Descripción General

Para el correcto conocimiento de la electrónica es necesario saber algunas leyes y teoremas fundamentales como la Ley de Ohm, las Leyes de Kirchhoff y otros teoremas sencillos de iniciación a los circuitos de C.C.

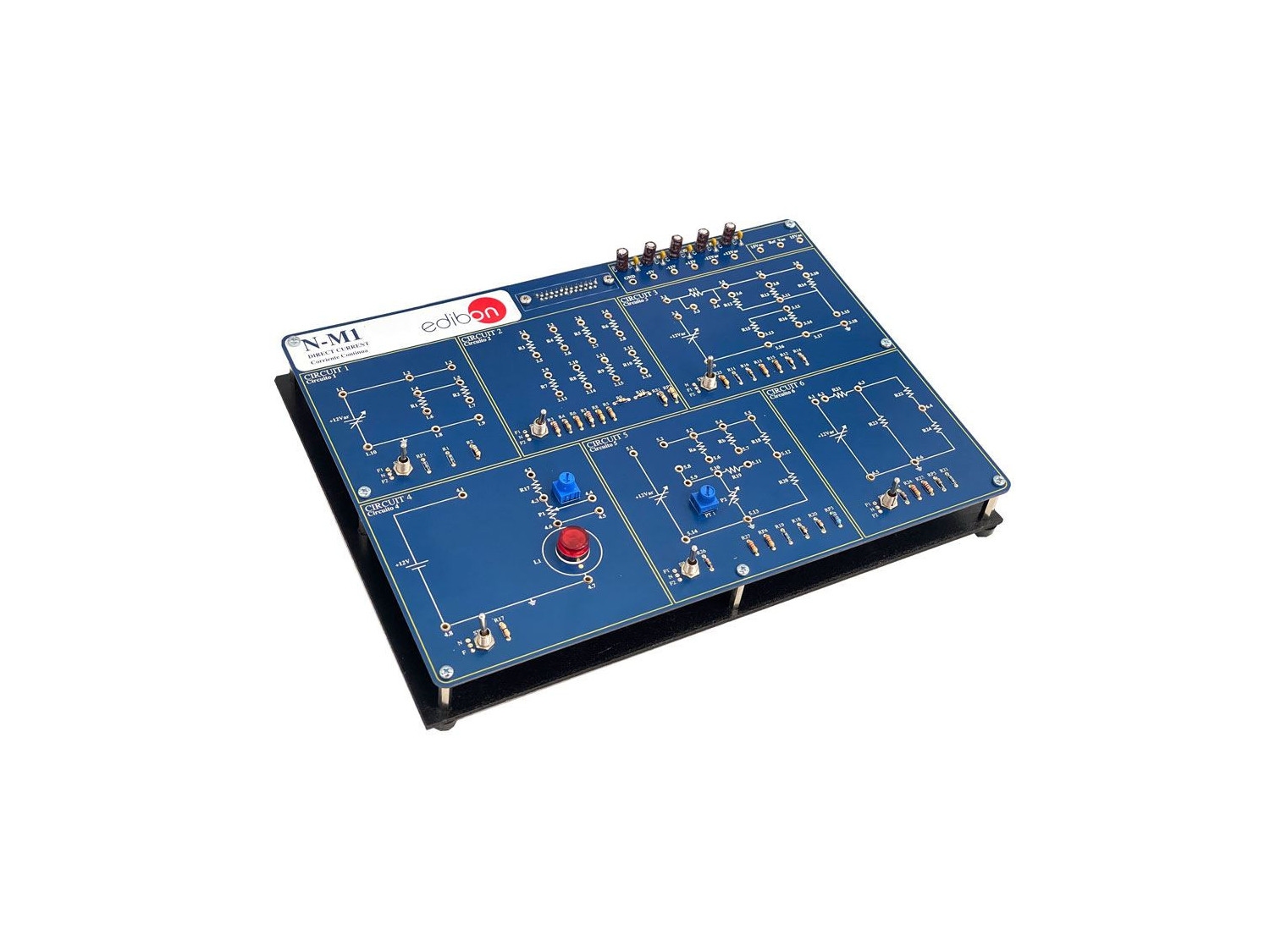

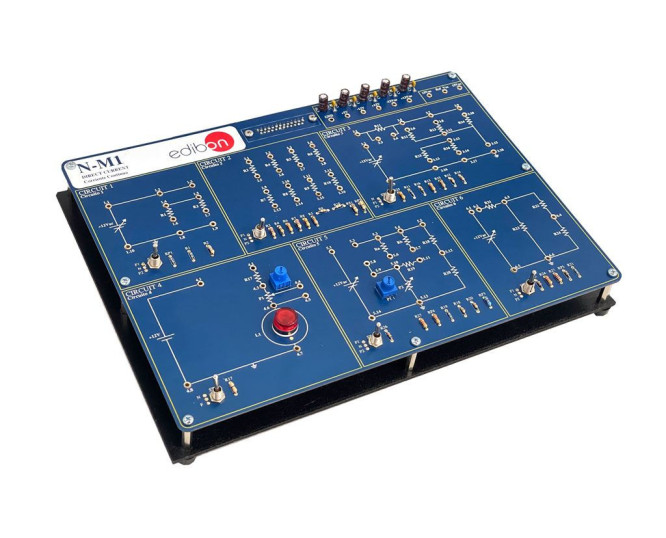

Con el Módulo de Circuitos en Corriente Continua (C.C.), "N-M1", de EDIBON, pueden comenzarse a estudiar los principios básicos de la corriente continua, tales como:

  • Manejo de los instrumentos de medida y de comprobación (amperímetro, voltímetro, óhmetro y polímetro).
  • Estudio de la ley de Ohm y comprobación de forma práctica de la misma.
  • Estudio de las diferentes resistencias: resistencia eléctrica, características de las resistencias, estudio del concepto de resistividad, conductividad, conductancia y forma de medir resistencias.
  • Asociación de resistencias (serie, paralelo, circuito mixto) y Puente de Wheatstone.
  • Estudio de las leyes de Kirchhoff.

Además, en la mayoría de los circuitos de estudio pueden simularse fallos. El alumno debe investigar qué está ocurriendo en el circuito y por qué no funciona correctamente. Estas simulaciones de fallos pueden ser de varios tipos desde componentes estropeados hasta un hipotético montaje incorrecto del circuito.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Manejo de instrumentos de medida y comprobación:

  1. Manejo de instrumentación electrónica. Uso del multímetro.
  2. Estudio del fallo F1 en el circuito de resistencias.
  3. Estudio del fallo F2 en el circuito de resistencias.
  4. Ejercicios teórico/prácticos.

Ley de Ohm:

  1. Comprobación de la ley de Ohm.
  2. Determinación de la potencia.
  3. Ejercicios teórico/prácticos.

Resistencias: características y tipos:

  1. Medidas de resistencias.
  2. Estudio del fallo F1 en el circuito de resistencias.
  3. Estudio del fallo F2 en el circuito de resistencias.
  4. Ejercicios teórico/prácticos.

Asociación de resistencias y Puente de Wheatstone:

  1. Medición de tensiones e intensidades en un circuito con resistencias en serie.
  2. Estudio de configuraciones serie/paralelo.
  3. Puente de Wheatstone.
  4. Estudio del fallo F1 en el circuito de resistencias en serie.
  5. Estudio del fallo F2 en el circuito de resistencias en paralelo.
  6. Estudio del fallo F1 en el circuito de puente de Wheatstone.
  7. Estudio del fallo F2 en el circuito de puente de Wheatstone.
  8. Ejercicios teórico/prácticos.

Leyes de Kirchoff:

  1. Primera ley de Kirchoff.
  2. Segunda ley de Kirchoff.
  3. Estudio de fallos usando la ley de Kirchoff.
  4. Ejercicios teórico/prácticos.
Ver más

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Divisores tensión/ intensidad.
  2. Baterías e interruptores.
  3. Fuente de potencia en serie y en paralelo.
  4. El Reóstato y el Potenciómetro.
  5. El usuario puede realizar otros ejercicios diseñados por él mismo.
