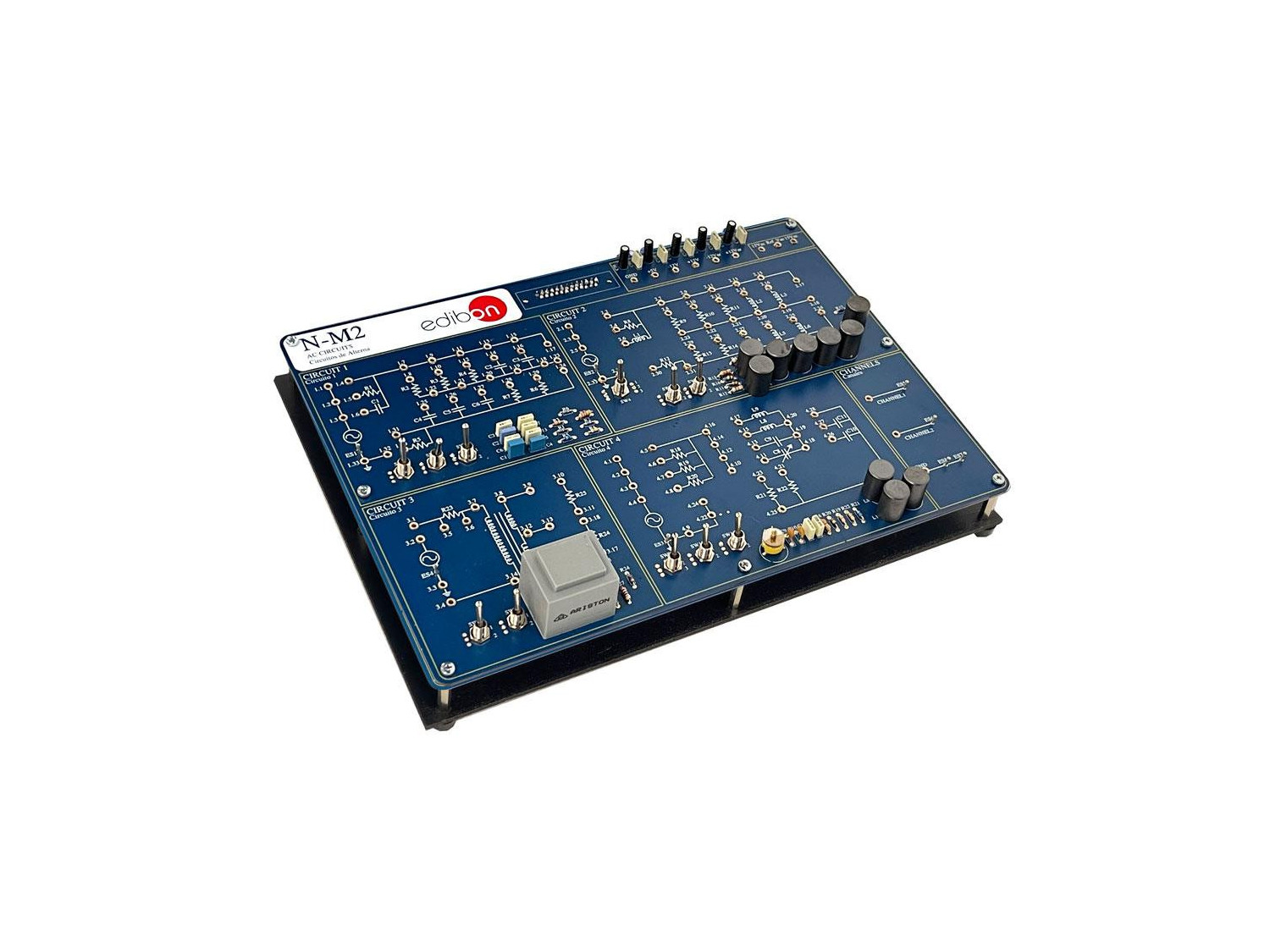

N-M2 Módulo de Circuitos en Corriente Alterna (CA)
SISTEMAS INNOVADORES
Con el Módulo de Circuitos en Corriente Alterna (CA), "N-M2", de EDIBON, pueden comenzarse a estudiar los principios básicos en la corriente alterna.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
Al contrario de lo que ocurre en la CC que tiene siempre la misma dirección y sentido, en la CA el flujo de electrones cambia de sentido periódicamente con una frecuencia de 50 ó 60 Hz (dependiendo de los países).
Con el Módulo de Circuitos en Corriente Alterna (CA), "N-M2", de EDIBON, pueden comenzarse a estudiar los principios básicos en la corriente alterna, tales como:
- Características de las señales alternas: estudio de las diferentes formas de onda de CA, relaciones entre valores de pico y RMS para ondas seinodal, resistencias en serie y en paralelo.
- Comportamiento de condensadores y bobinas en CA: variación de reactancias, capacitancia e inductancia, condensaciones en serie/paralelo, estudio de la reactancia reactiva, etc.
- Estudio de los teoremas básicos y circuitos capacitivos e inductivos (impedancia y Ley de Ohm, Circuitos serie/paralelo RC, Circuito paralelo RL, etc.).
Además, en la mayoría de los circuitos de estudio pueden simularse fallos. El alumno debe investigar qué está ocurriendo en el circuito y por qué no funciona correctamente. Estas simulaciones de fallos pueden ser de varios tipos desde componentes estropeados hasta un hipotético montaje incorrecto del circuito.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
Características de una señal alterna. Instrumentos:
- Estudio de formas de onda en CA.
- Estudio del Fallo 1 en el Circuito#1 (Formas de Onda).
- Estudio del Fallo 2 en el Circuito#1 (Formas de Onda).
- Relación entre valores de pico y RMS para ondas sinusoidales.
- Resistencia en corriente alterna sinusoidal.
- Medidas usando el osciloscopio.
- Tensión y ángulos de fase de la corriente para resistores en corriente alterna sinusoidal.
- Resistores C.A. sinusoidales en serie.
- Resistores C.A. sinusoidales en paralelo.
- Ejercicios teórico/prácticos.
Comportamiento de capacitores e inductores C.A.:
- Capacitancia de forma de onda cuadrada y corriente de entrada sinusoidal.
- Inductancia de forma de onda cuadrada y tensión de entrada sinusoidal.
- Reactancia reactiva, Xc, variaciones con la frecuencia.
- Estudio de fallos en capacitores.
- Variaciones de la capacitancia reactiva con la capacitancia.
- Capacitores C.A. en paralelo.
- Capacitores C.A. en serie.
- Capacitores C.A. como divisores de tensión.
- Inductancia en un circuito de C.A.
- Variaciones de la reactancia inductiva con la inductancia.
- Inductores en serie en un circuito de C.A.
- Ejercicios teórico/prácticos.
Teoremas básicos y circuitos de capacitancia e inductancia:
- Circuitos C.A. resistor-capacitor en serie.
- Circuitos C.A. resistor-capacitor en paralelo.
- Circuitos C.A. resistor-inductor en serie.
- Estudio del Fallo 1 en el Circuito# 3 (Circuitos mixtos reactivos).
- Estudio del Fallo 2 en el Circuito# 3 (Circuitos mixtos reactivos).
- Circuitos C.A. resistor-inductor en paralelo.
- Ejercicios teórico/prácticos.
Circuitos RLC:
- Filtros resistencia-capacitancia.
- Resistencia inductiva de filtros.
- Ejercicios teórico/prácticos.
Resonancia:
- Circuitos C.A. L-C en paralelo con baja fuente de impedancia.
- Estudio del Fallo 1 en el circuito de resonancia.
- Estudio del Fallo 2 en el circuito de resonancia.
- Circuitos C.A. L-C en paralelo con fuente de impedancia elevada.
- Respuesta de la frecuencia del circuito y amplitud de banda.
- Circuitos C.A. R-L-C en serie.
- Ejercicios teórico/prácticos.
El Transformador:
- Transformadores de frecuencia intermedia.
- Transformador con carga.
- Medición de la corriente en el transformador secundario con carga.
- Ejercicios teórico/prácticos.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS COMPLEMENTARIOS
14.2.1.6.- ELECTRÓNICA DE POTENCIA
LIEBA
Sistema flexible y modular, que permite el aprendizaje de electrónica básica, electricidad básica y teoría de circuitos.Con este método de trabajo se obtiene la ventaja de que cada alumno va marcando su propio ritmo de trabajo, sin retrasar, o...
14.2.1.1.- CONCEPTOS BÁSICOS DE LEYES ELÉCTRICAS
N-M1
Módulo de Circuitos en Corriente Continua (CC)
Para el correcto conocimiento de la electrónica es necesario saber algunas leyes y teoremas fundamentales como la Ley de Ohm, las Leyes de Kirchhoff y otros teoremas sencillos de iniciación a los circuitos de C.C.Con el Módulo de Circuitos en...
14.2.1.1.- CONCEPTOS BÁSICOS DE LEYES ELÉCTRICAS
N-M16
Módulo de Redes Eléctricas
Tras estudiar los conocimientos básicos en redes eléctricas, debemos comprender e investigar la depencia entre la corriente y la tensión aplicadas a diferentes dispositivos eléctricos.Con el Módulo de Redes Eléctricas, "N-M16", de EDIBON, se...
14.2.1.1.- CONCEPTOS BÁSICOS DE LEYES ELÉCTRICAS
N-M17

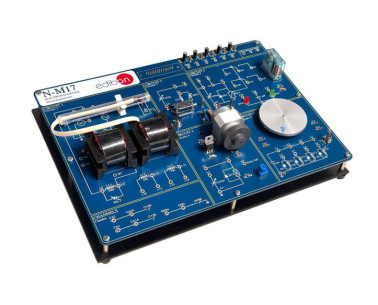

Módulo de Electromagnetismo
