El Evaporador de Película Fina, Controlado desde Computador (PC), "EPFC", ha sido diseñado para estudiar (de forma teórica y práctica) los diferentes operativos variables que influyen en el proceso de evaporación de película fina.
El Evaporador de Película Fina, Controlado desde Computador (PC), "EPFC", ha sido diseñado para estudiar (de forma teórica y práctica) los diferentes operativos variables que influyen en el proceso de evaporación de película fina.

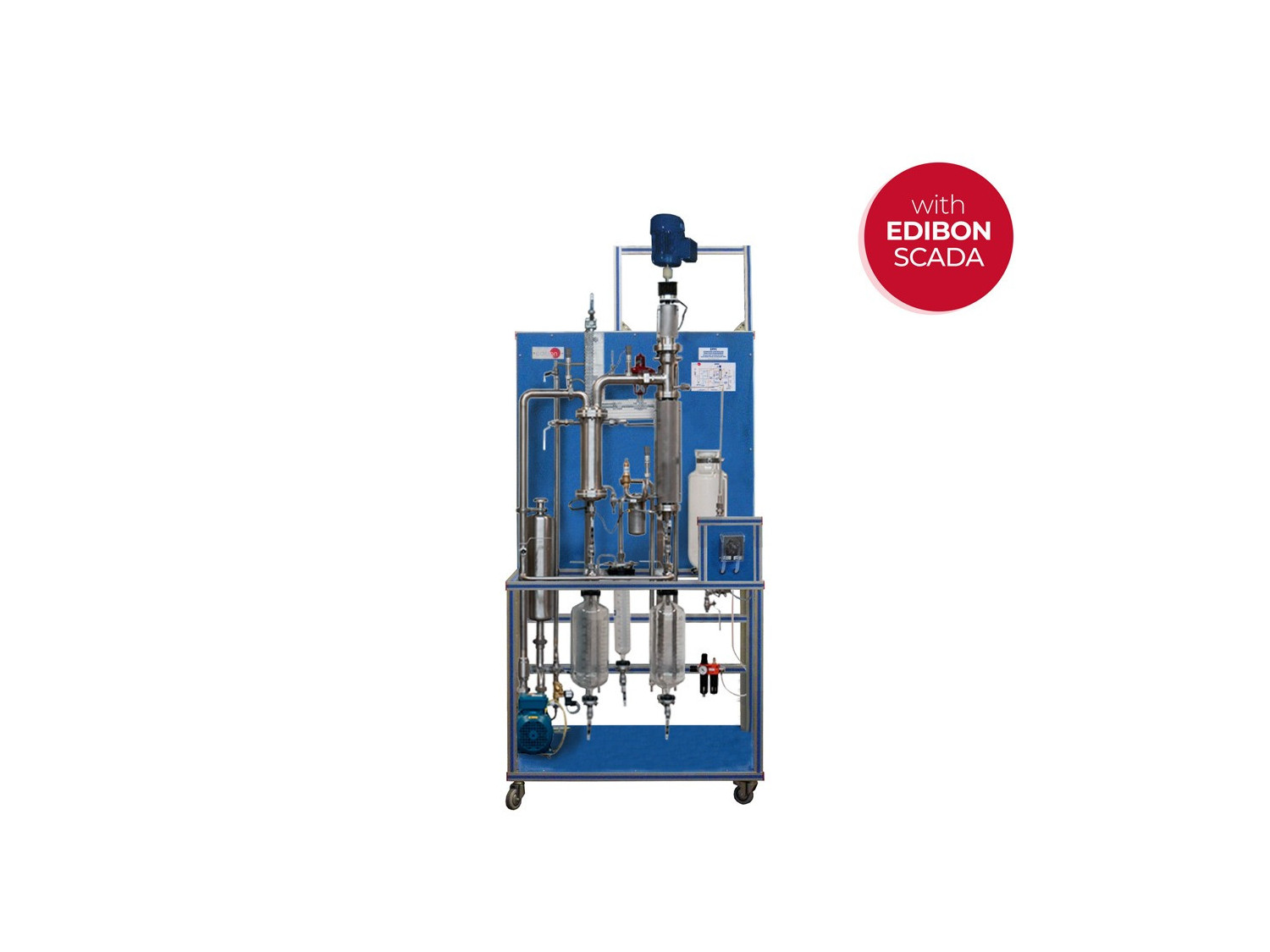

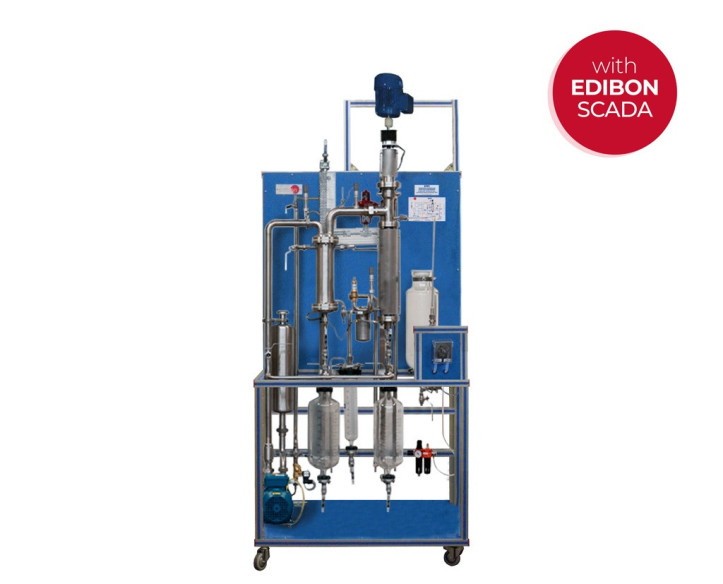

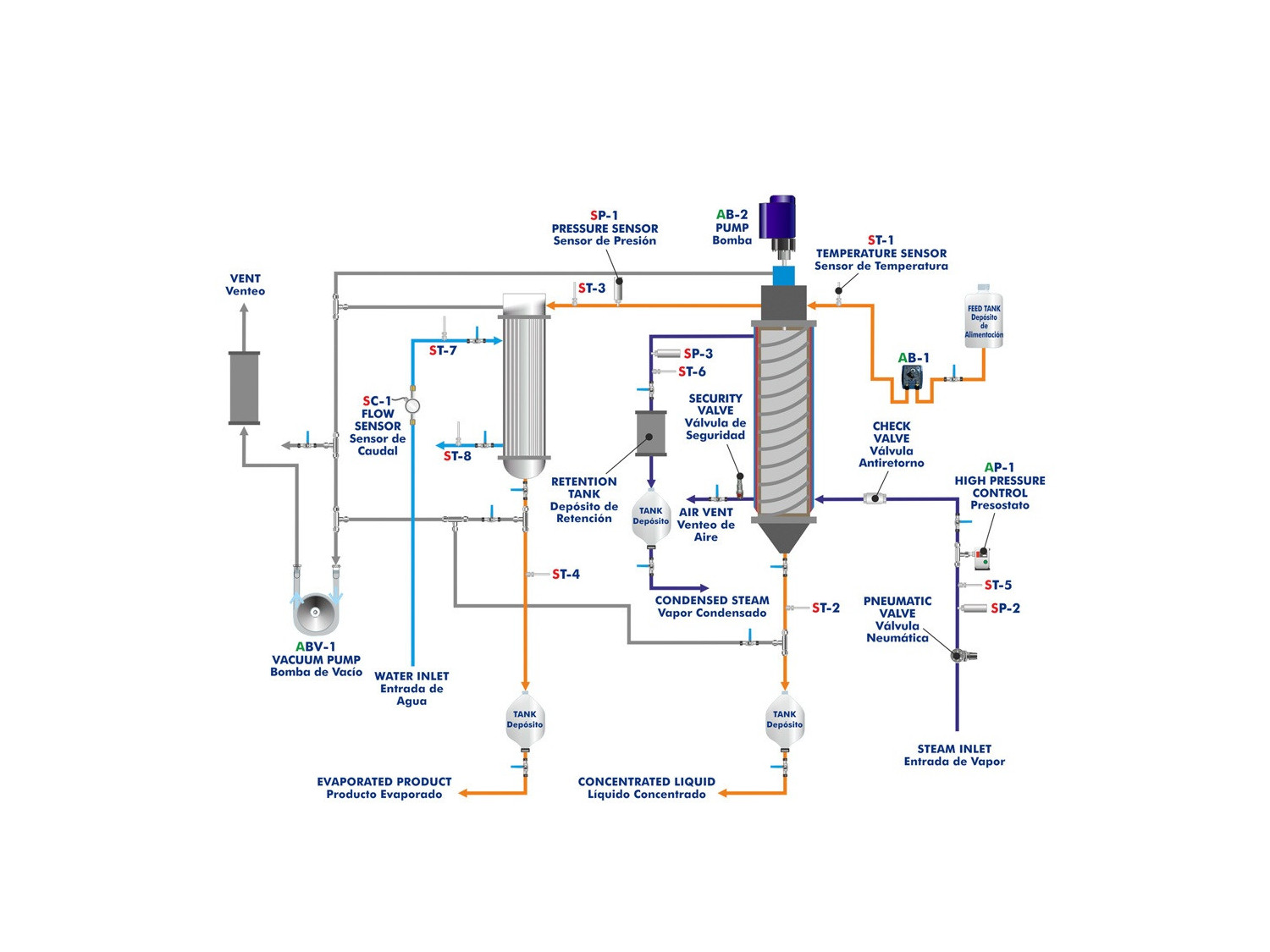

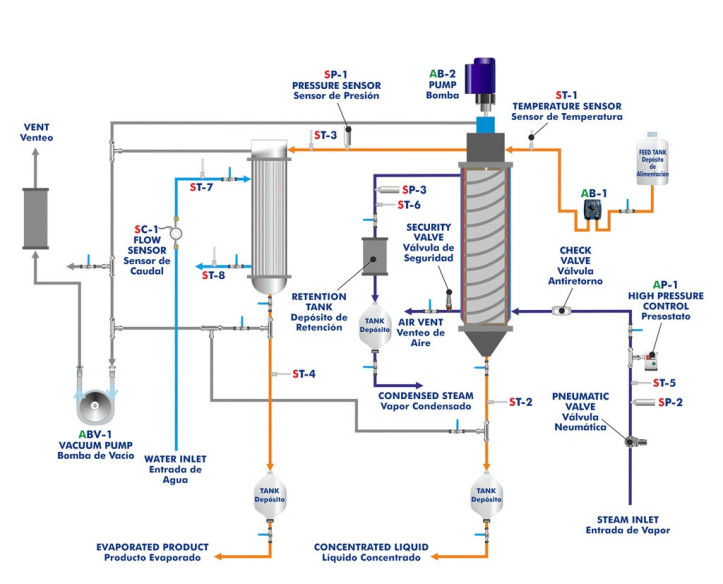

El equipo está formado por un evaporador de película fina, un condensador de carcasa y tubos, una bomba de vacío de anillo líquido, varios depósitos y los elementos requeridos para llevar a cabo el estudio de las diferentes variables del proceso de evaporación de película fina.
La solución a concentrar se transfiere desde un depósito de almacenamiento al evaporador mediante una bomba peristáltica (controlada por computador).
El evaporador de película fina consta de un tubo cilíndrico con una camisa de calentamiento de vapor y un rotor interno con un motor (controlado por computador). El líquido a evaporar entra al evaporador por encima de la zona calentada y se distribuye uniformemente sobre la circunferencia interna de la pared del evaporador por el rotor, esto produce una película líquida muy delgada en la pared del cilindro. El solvente vaporizado asciende a través del evaporador y el líquido concentrado desciende a través del evaporador.
El vapor se inyecta a la camisa de calentamiento desde un generador de vapor (no incluido). Esta línea incluye una trampa de vapor, una válvula de seguridad, una válvula de control, un interruptor de alta presión y una válvula solenoide controlada por computador.
El evaporador opera bajo condiciones de vacío usando la bomba de vacío de anillo líquido (controlada por computador) para obtener niveles de vacío en el evaporador. El líquido concentrado se almacena en un depósito de vidrio de borosilicato. El solvente vaporizado se condensa en el condensador de carcasa y tubo, a través del cual fluye el agua de refrigeración, y luego se almacena en depósito de vidrio de borosilicato. Los sensores de presión, temperatura y flujo se suministran cuando es necesario, así como las válvulas de muestreo y drenaje adecuadas.

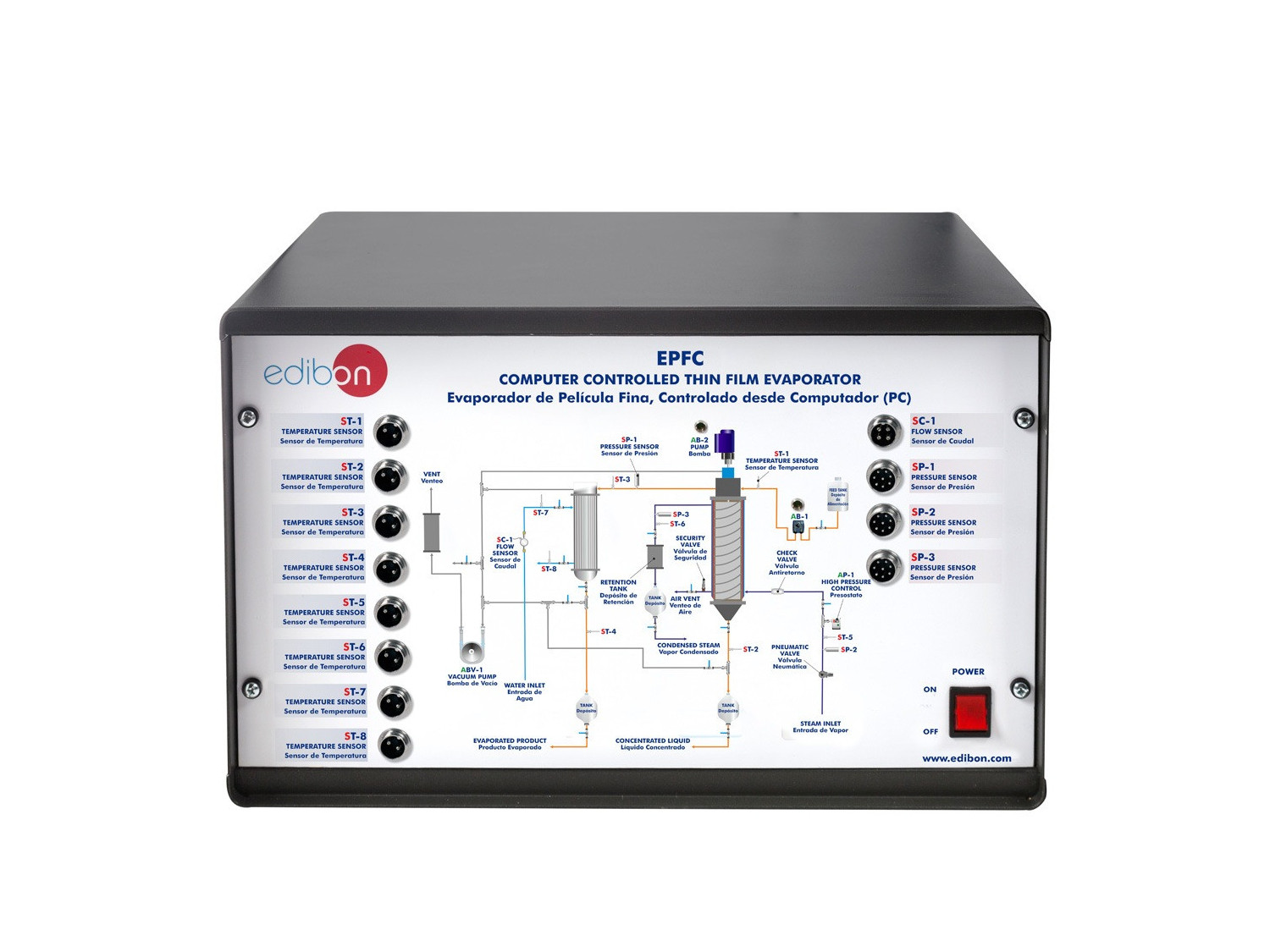

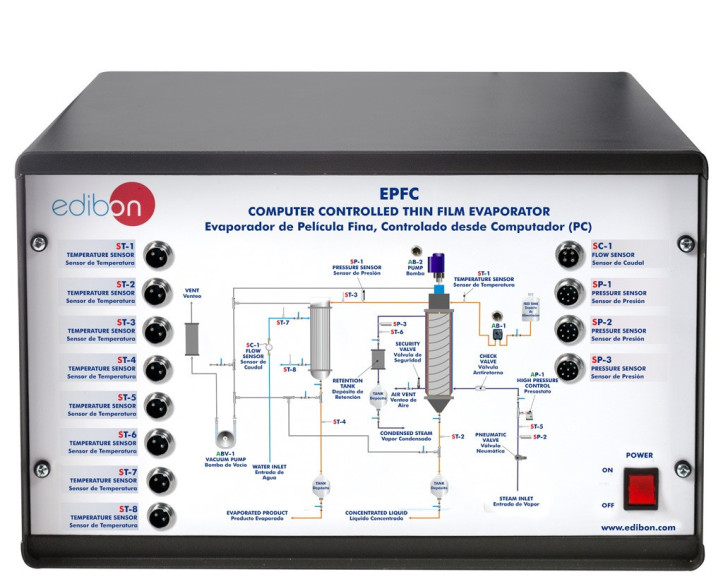

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
