MINI-EESF Equipo Modular de Energía Solar Fotovoltaica (Versión Completa)
SISTEMAS INNOVADORES
El Equipo Modular de Energía Solar Fotovoltaica (Versión Completa), "MINI-EESF", es un equipo a escala de laboratorio diseñado para estudiar todos los parámetros que gobiernan la conversión directa de radiación procedente del sol en electricidad.
NOTICIAS RELACIONADAS
Descripción General
El Equipo Modular de Energía Solar Fotovoltaica (Versión Completa), "MINI-EESF", es un equipo a escala de laboratorio diseñado para estudiar todos los parámetros que gobiernan la conversión directa de radiación procedente del sol en electricidad.

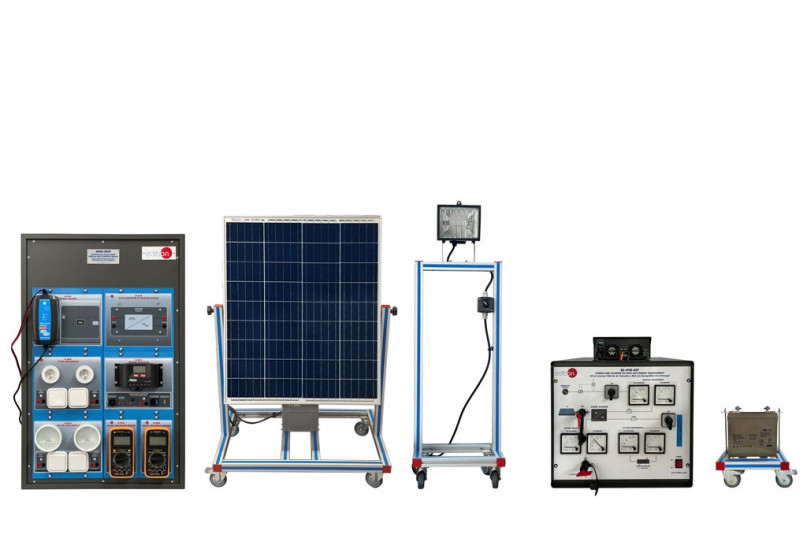

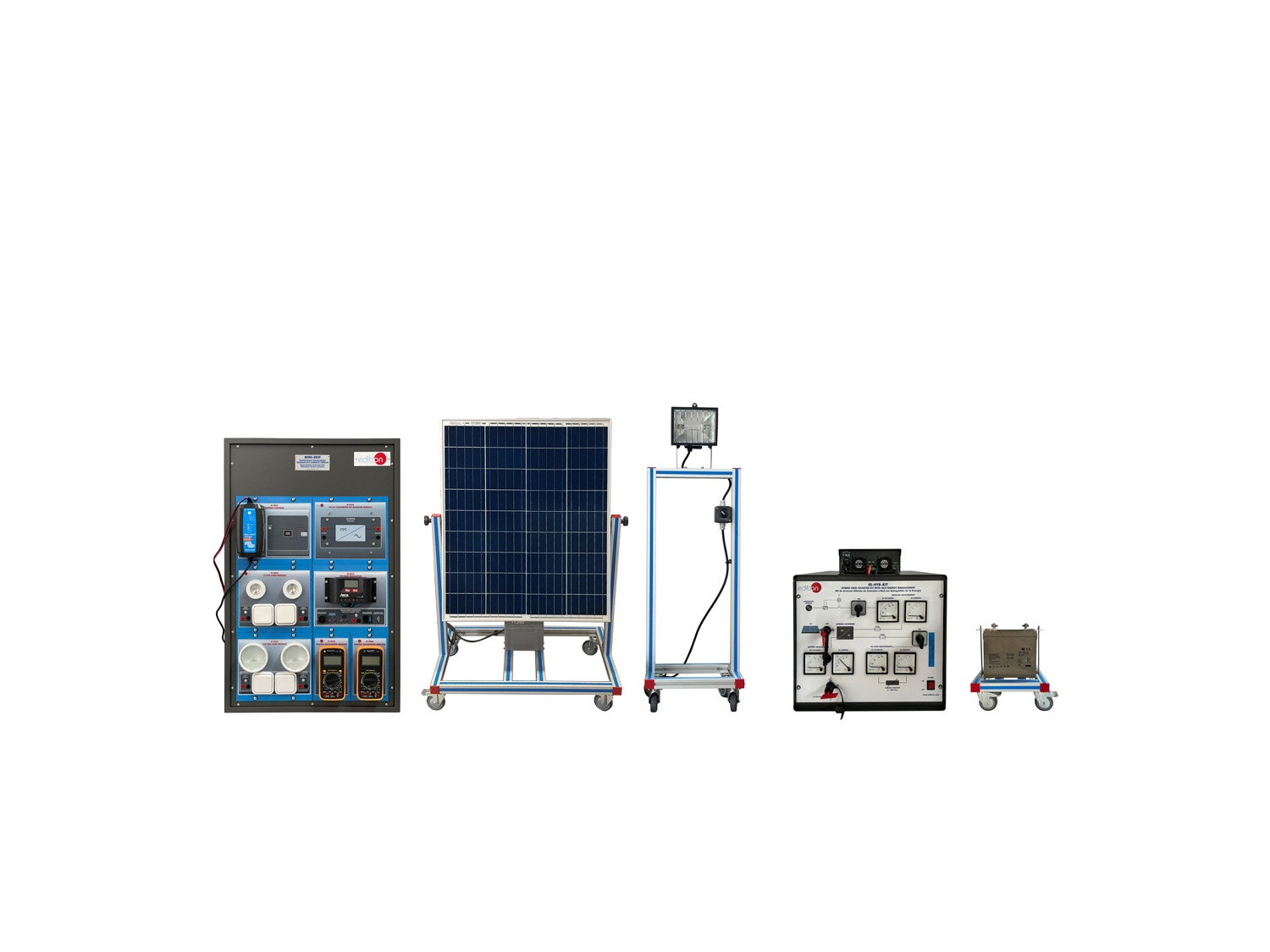

El Equipo está basado en diferentes módulos de aplicación y en paneles solares fotovoltaicos montados en estructuras móviles.
Está especialmente diseñado para el estudio teórico y práctico de las instalaciones eléctricas con energía solar fotovoltaica, las configuraciones típicas usadas en instalaciones fotovoltaicas y el funcionamiento de los diferentes elementos que intervienen en la conversión.
La potencia obtenida de la energía solar puede ser:
- Regulada para obtener potencia CC para cargar una batería, estudiando parámetros tales como el nivel de carga de corriente de salida del módulo solar, tensión de la batería, etc.
- Suministrada a las cargas CC, estudiando parámetros tales como la corriente de salida del módulo solar y la corriente consumida por las cargas.
- Convertida en potencia CA para ser suministrada a las cargas CA, estudiando parámetros tales como la corriente consumida por las cargas.
- Inyectada a la red pública, estudiando parámetros tales como corriente y tensión de salida del módulo solar simulado, potencia suministrada a la red eléctrica pública, frecuencia y voltaje de la red, etc.
Existen dos versiones diferentes con posibilidades prácticas y complejidad diferentes: MINI-EESF/M y MINI-EESF/B.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Determinación del material que constituye la célula solar.
- Determinación del primer cuadrante de la curva I-V sin iluminación de la célula solar.
- Determinación de la corriente inversa o de saturación de una célula solar sin iluminación.
- Determinación de la resistencia serié y paralelo de una célula solar sin iluminación.
- Dependencia de la tensión de circuito abierto (Voc) con los lúmenes (flujo luminoso).
- Determinación de los parámetros que definen la calidad de una célula solar.
- Medida de la energía solar.
- Medida de la tensión del panel solar sin carga.
- Determinación de la disposición de las células en un panel solar.
- Familiarización con los parámetros del regulador.
- Conexión de las cargas a 12 VCC.
- Conexión de las cargas a 220 VCA.
- Estudio del inversor con conexión a la red eléctrica.
- Carga de la batería.
- Prácticas de configuración en serie y paralelo de paneles (mínimo dos unidades MINI-EESF/M.
- Estudio del procedimiento de conexión a red del inversor híbrido: secuencia correcta de interruptores de batería y red (EE-HYB-KIT).
- Estudio de la configuración del inversor híbrido (EE-HYB-KIT).
- Estudio del inversor híbrido en modo conexión a red (EE-HYB-KIT).
- Estudio del inversor híbrido en modo isla (EE-HYB-KIT).
- Estudio del comportamiento del inversor híbrido ante un apagón (EE-HYB-KIT).
- Estudio del proceso de carga de la batería desde la red del laboratorio a través del inversor híbrido (EE-HYB-KIT).
- Estudio del proceso de carga de la batería desde una fuente de energía renovable (EE-HYB-KIT).
- Estudio de los flujos de potencia de la batería y de la red ante variaciones de la demanda energética con la carga resistiva variable (EE-HYB-KIT).
- Estudio de la respuesta del inversor híbrido al alcanzarse el punto crítico de descarga de la batería (EE-HYB-KIT).
- Estudio del balance energético entre la batería-carga-red por medio de los amperímetros y voltímetros analógicos incorporados en el kit (EE-HYB-KIT).
