EMIC Equipo de Microondas, Controlado desde Computador (PC)

COMPUTER CONTROLLED MICROWAVE UNIT - EMIC

SISTEMAS INNOVADORES

El Equipo de Microondas, Controlado desde Computador (PC), "EMIC", diseñado por EDIBON, permite estudiar diferentes configuraciones de guía de ondas de microondas para introducir a los estudiantes en los conceptos principales de las comunicaciones por microondas a través de sistemas de guía de ondas y antenas.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

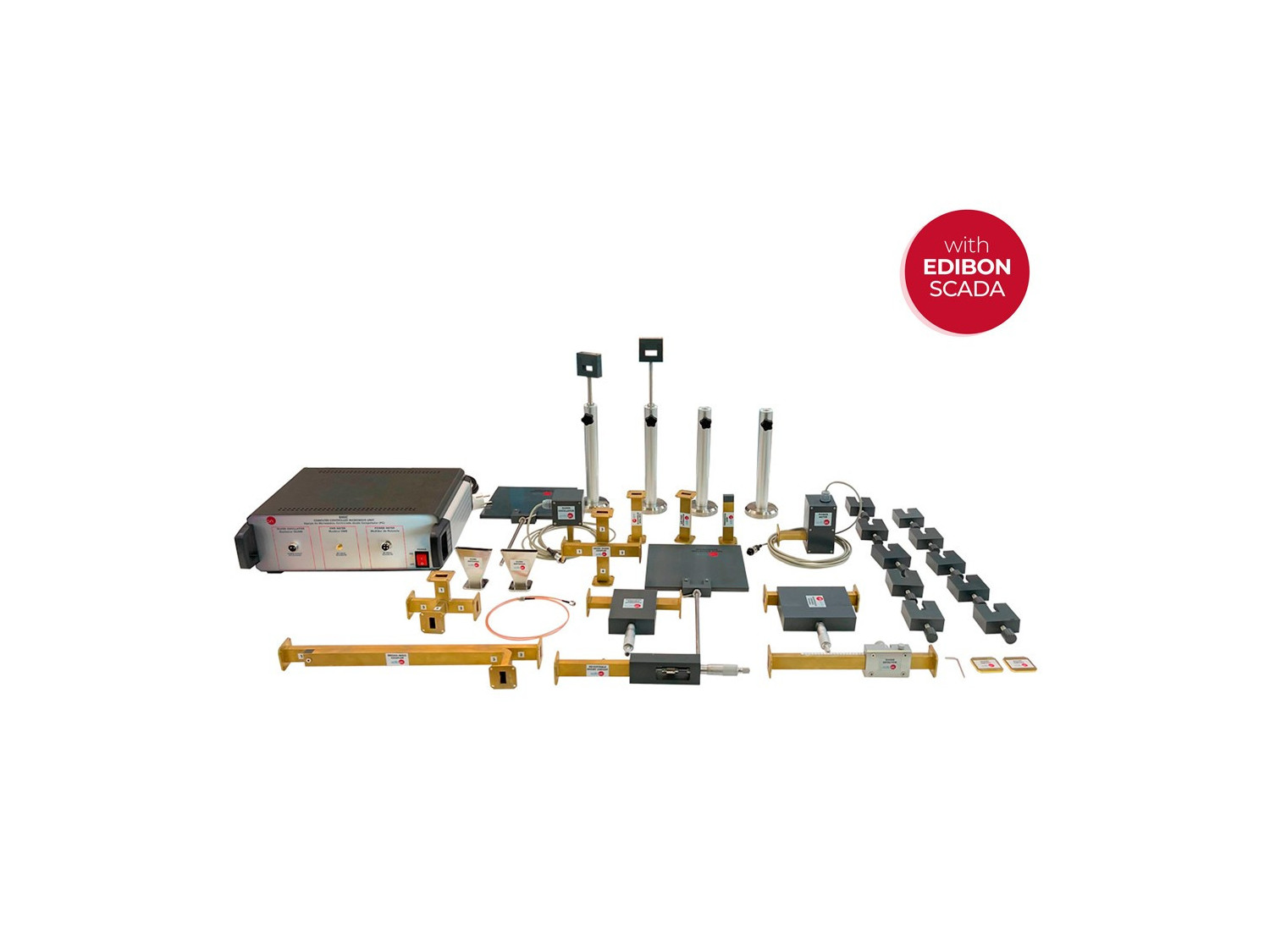

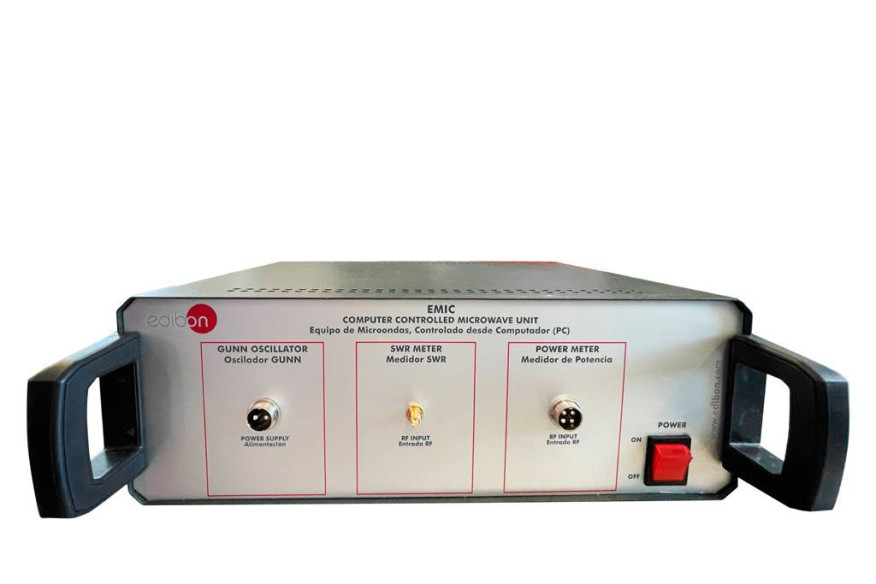

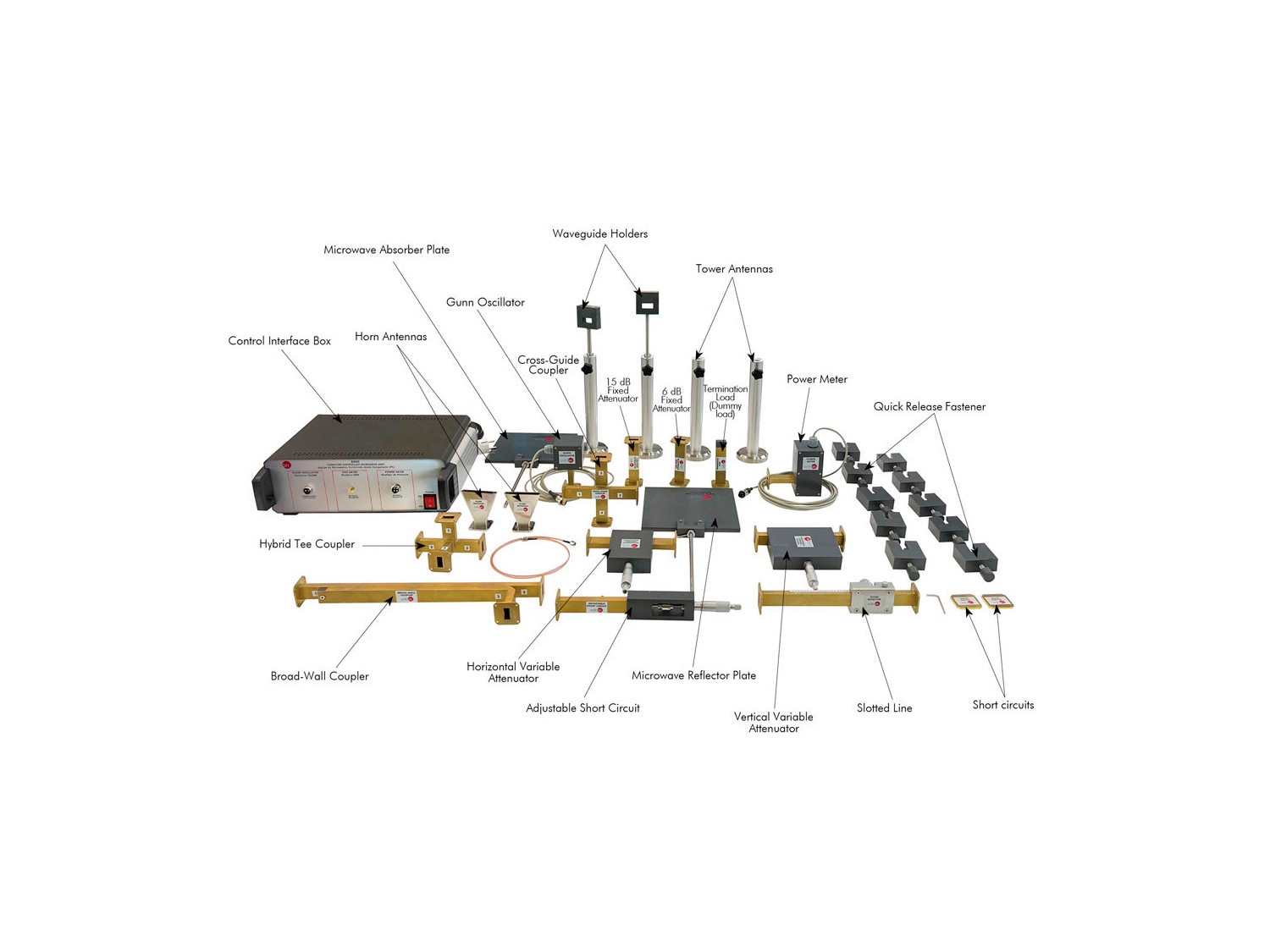

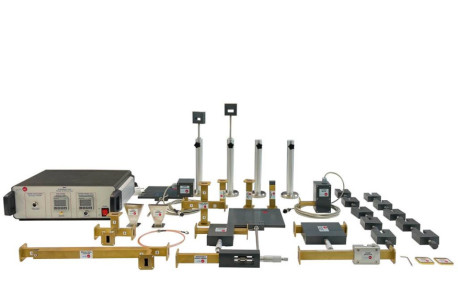

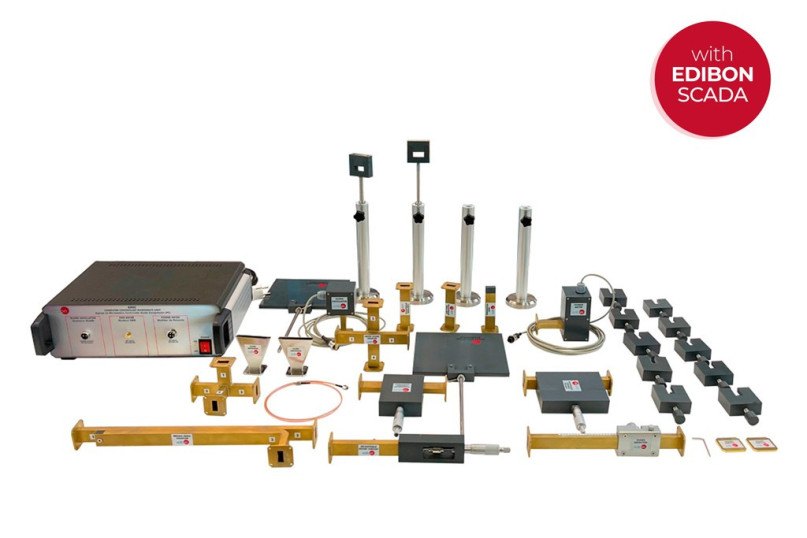

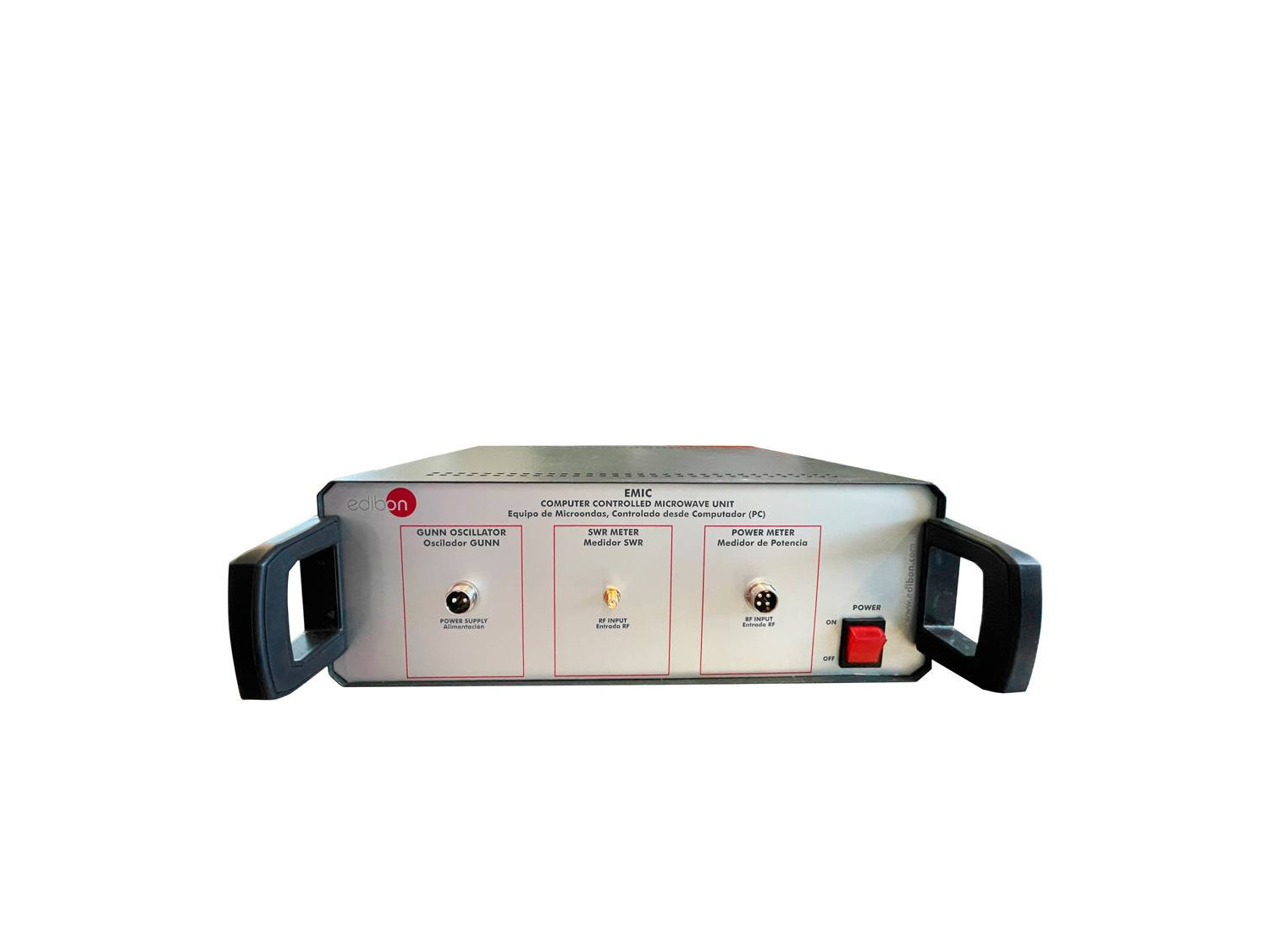

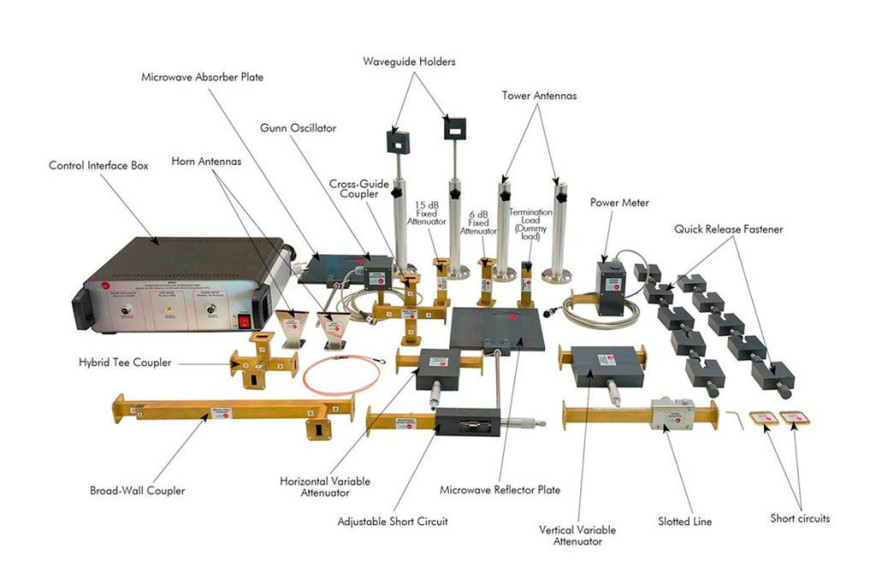

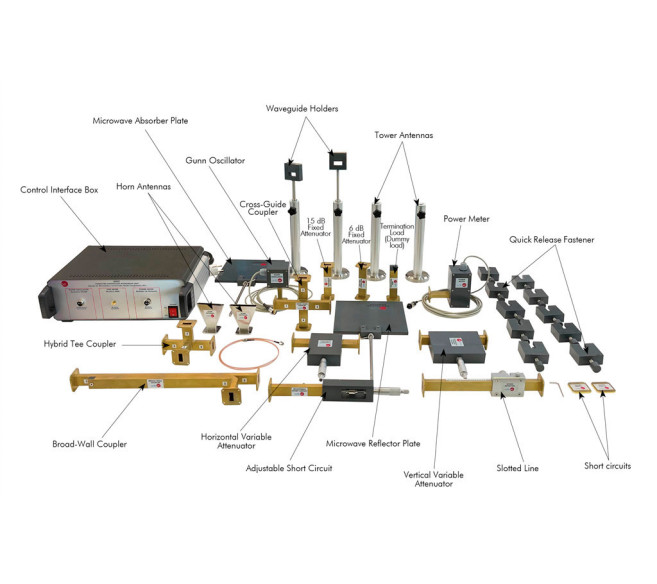

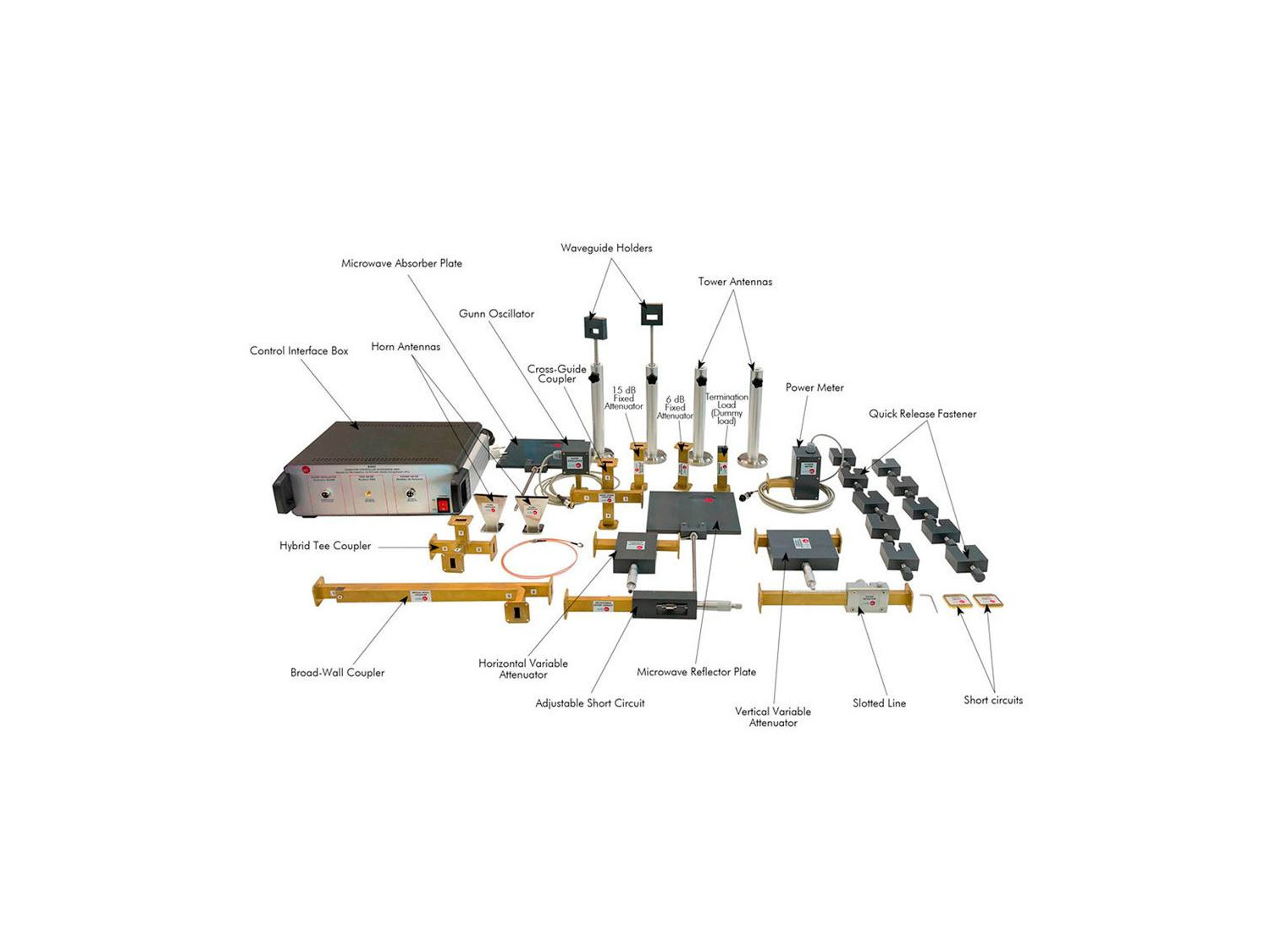

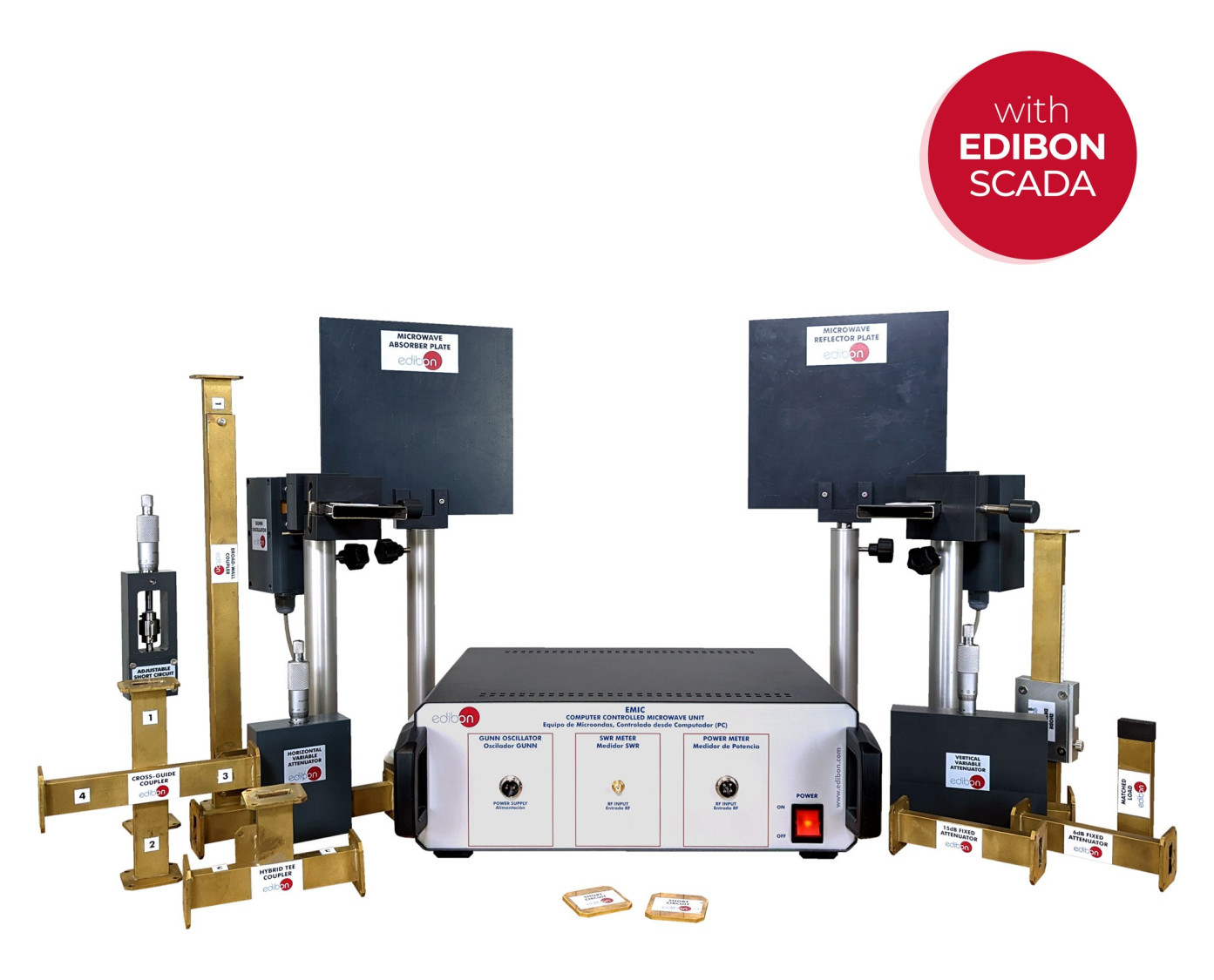

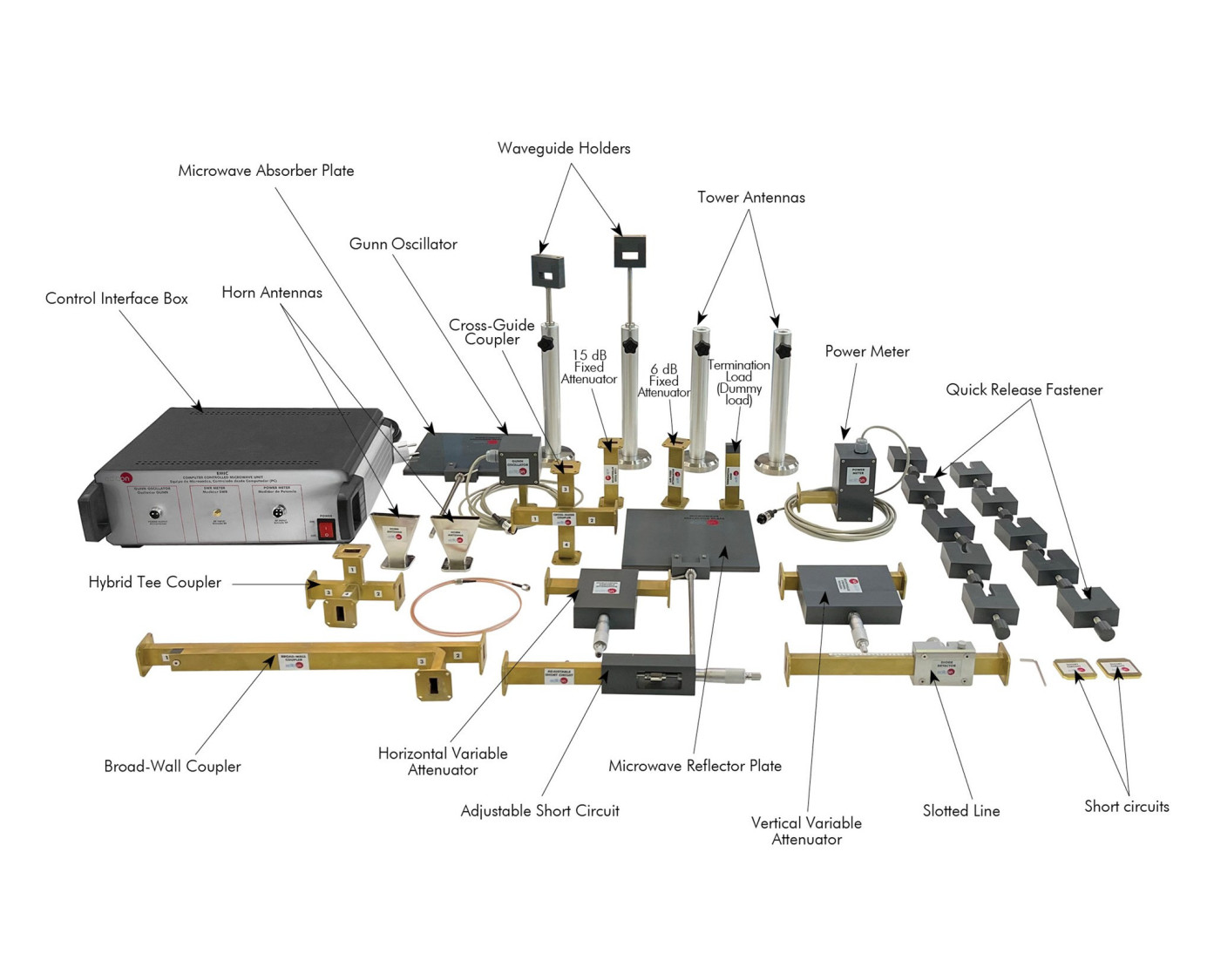

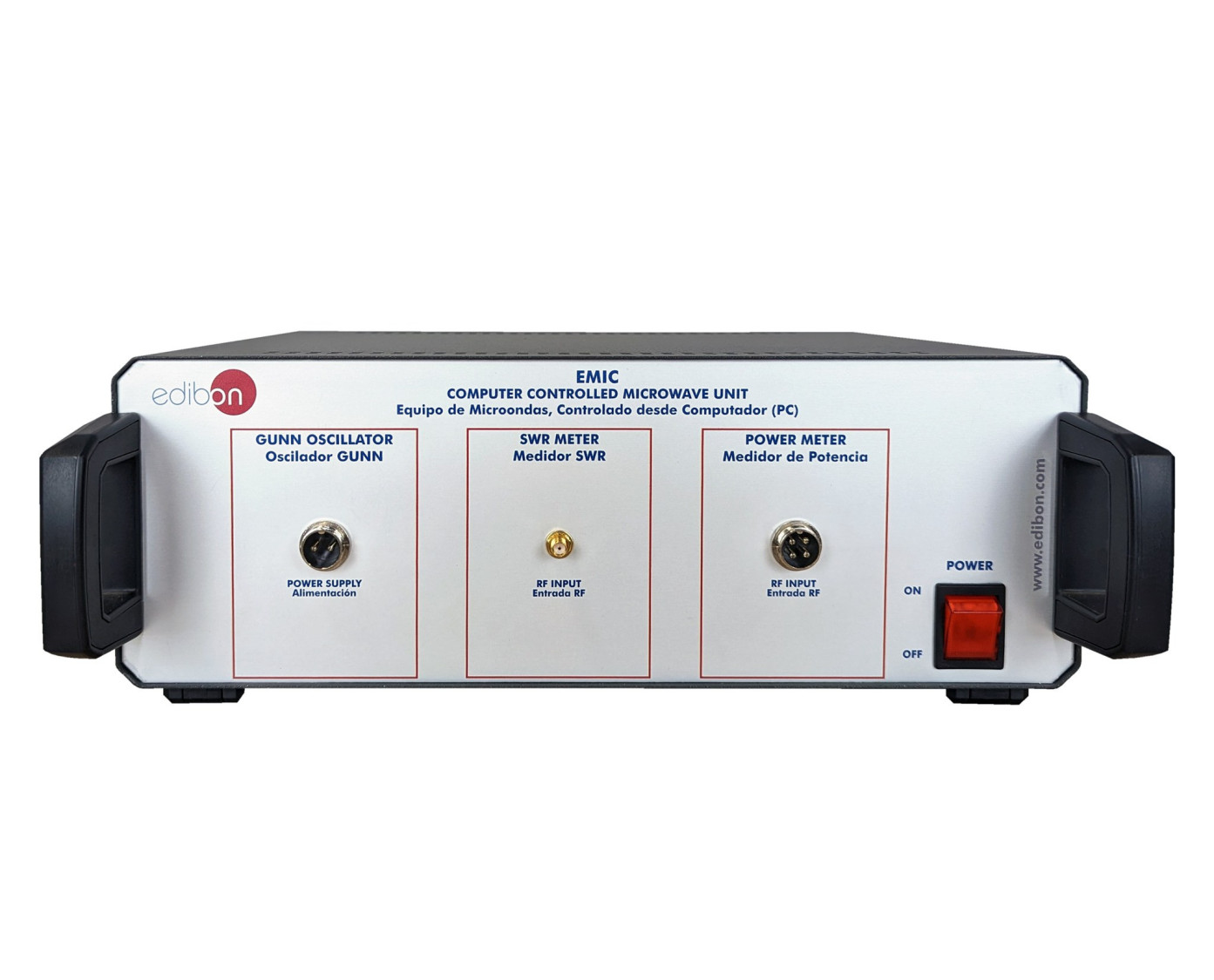

El Equipo de Microondas, Controlado desde Computador (PC), "EMIC", integra un banco de trabajo de medición de microondas formado por el generador de microondas, un kit de diferentes dispositivos de guías de onda estandarizados (WR-90)(antenas de bocina, atenuadores, etc.), dispositivos de medida (medidor de potencia, línea ranurada, etc.), una caja-interface de control para conectar al computador (PC) y un software de adquisición de datos y cálculo de parámetros.

Este equipo incluye diferentes componentes para conformar muchas configuraciones del banco de pruebas de microondas, incluyendo un enlace aéreo, configuraciones de T híbridas, determinación de la impedancia desconocida, etc, todas ellas están detalladamente explicadas en el conjunto de prácticas.

El "EMIC" permite la familiarización y experimentación con las medidas esenciales de los sistemas de microondas: potencia de emisión, atenuación, cargas ajustadas y desajustadas, ganancia de una antena de bocina, frecuencia, longitud de onda, relación de onda estacionaria (ROE), impedancia, operación con la carta de Smith, etc.

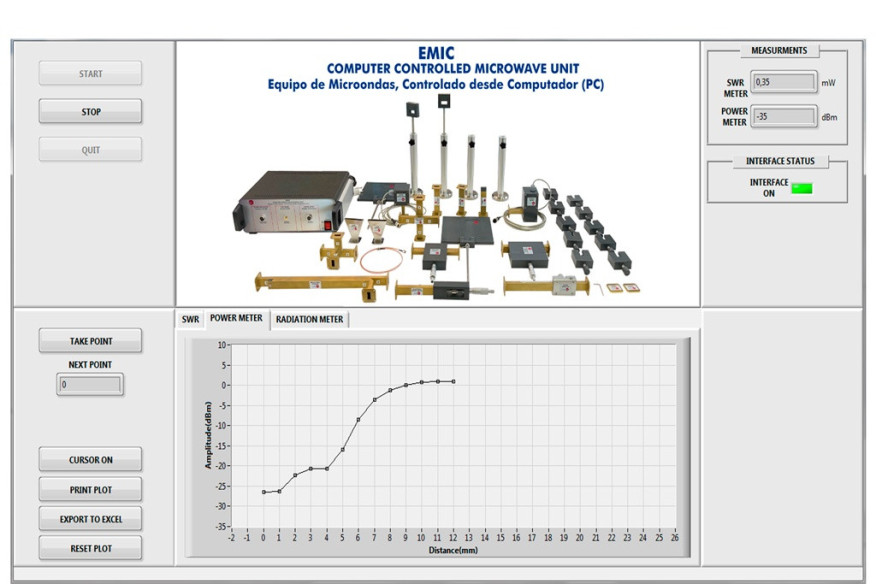

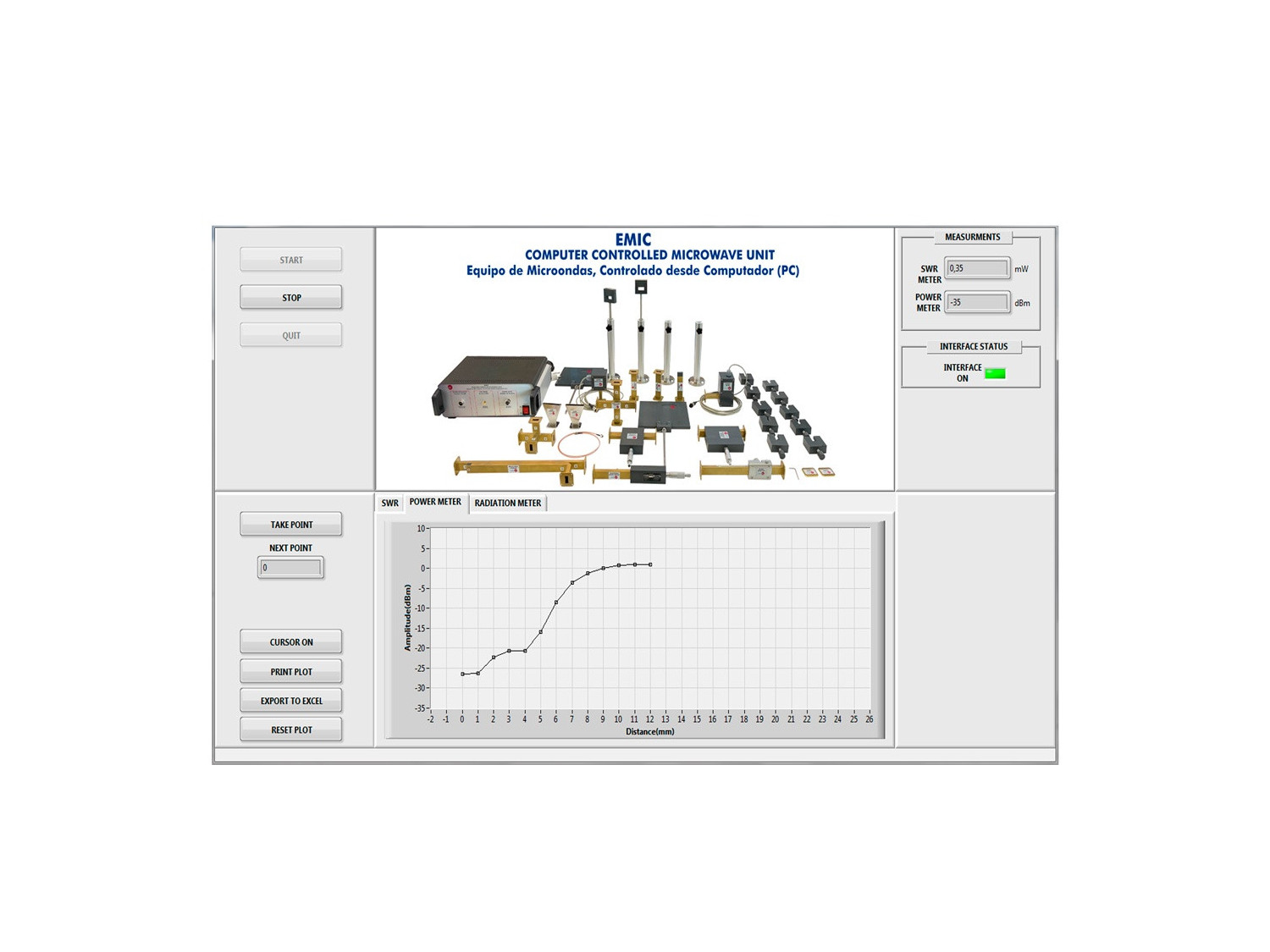

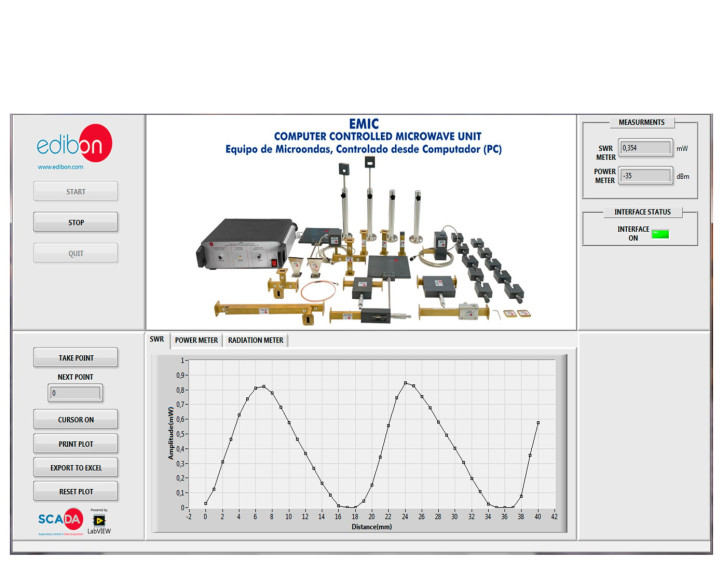

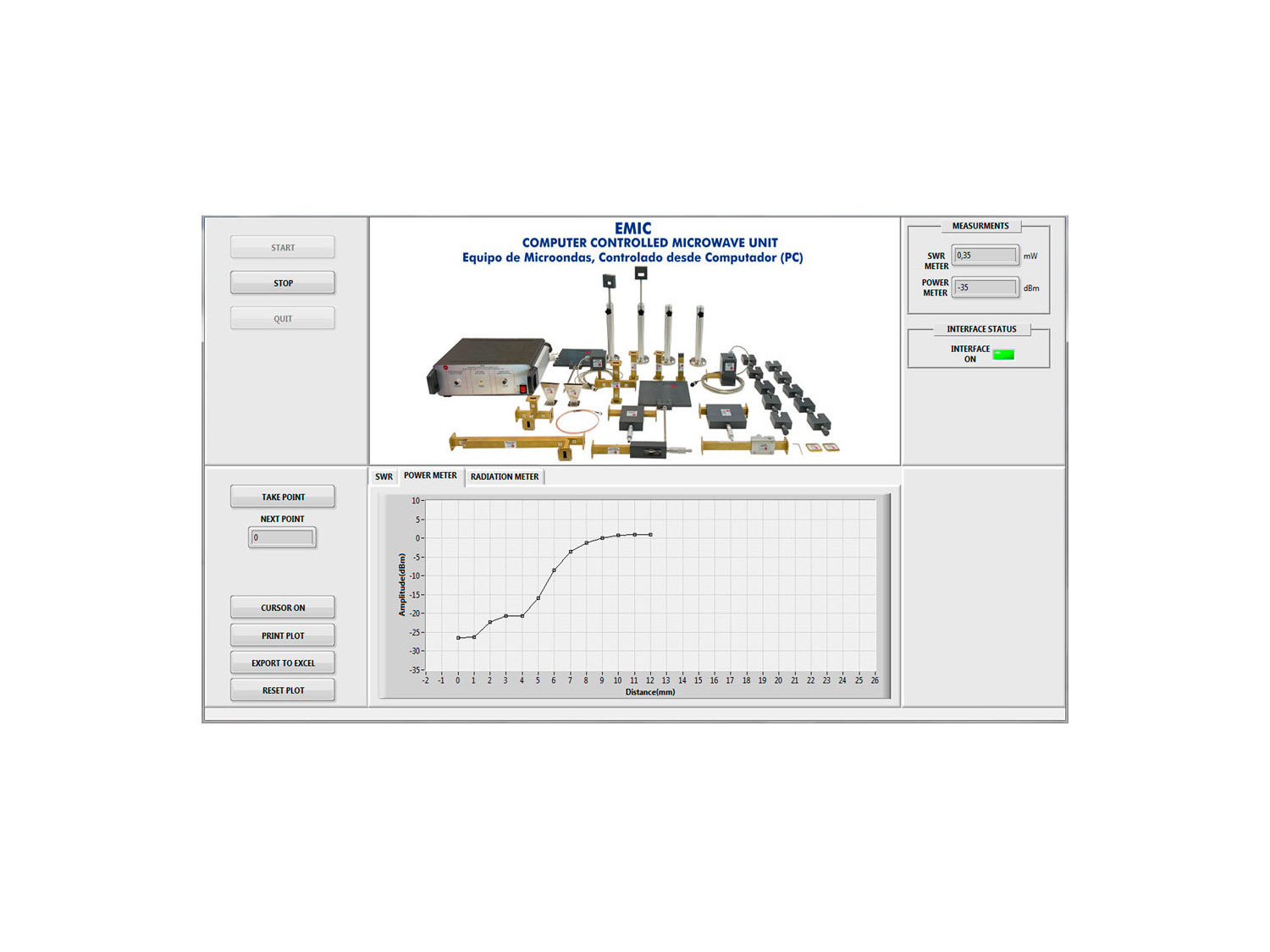

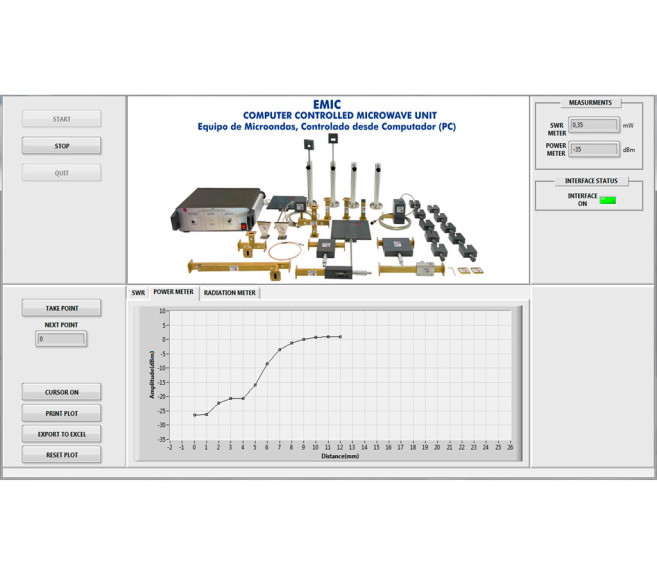

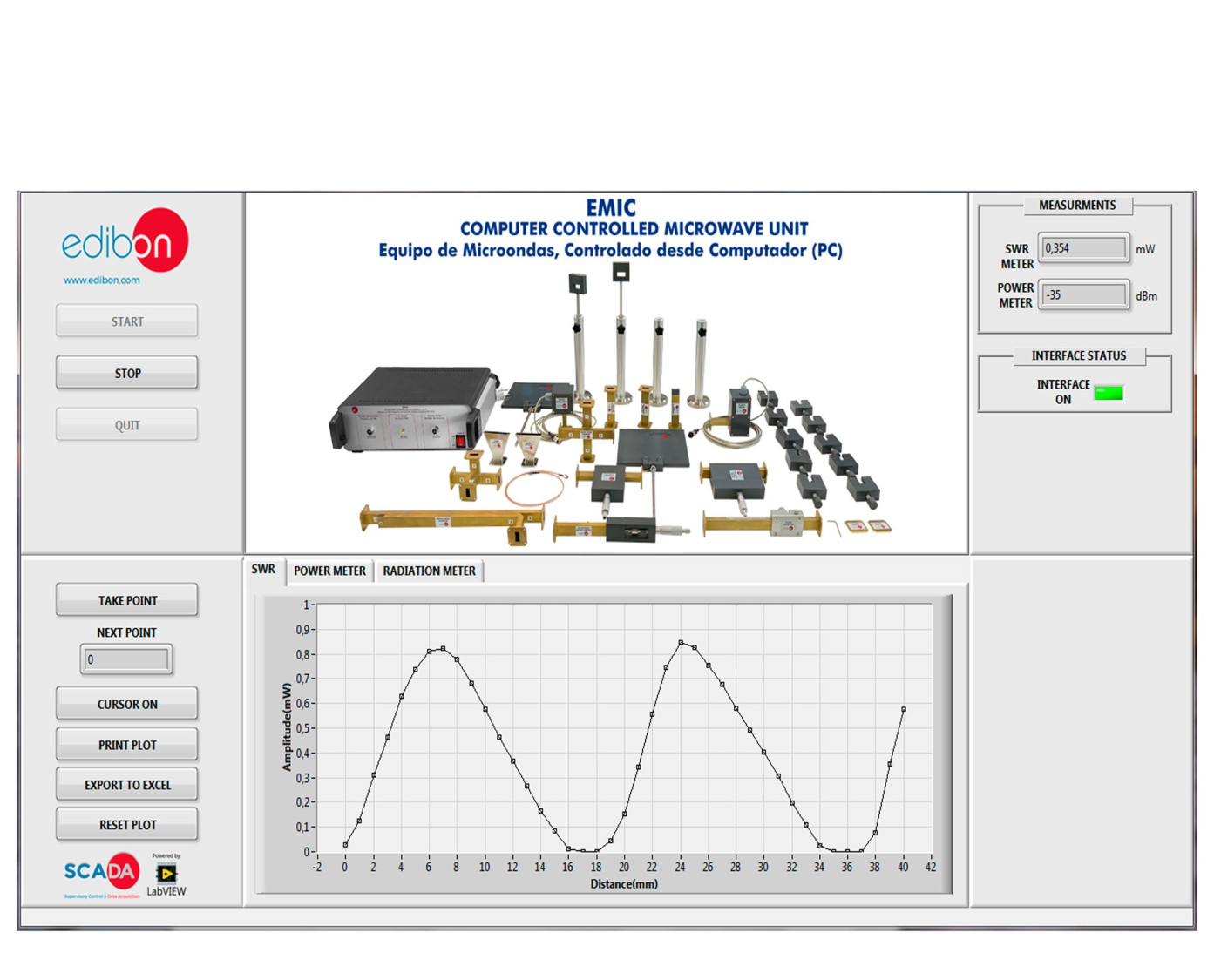

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Familiarización con el equipo.
  2. Medición de la potencia de emisión.
  3. Estudio de diferentes atenuadores fijos.
  4. Calibración de atenuadores variables.
  5. Medición de longitud de onda y frecuencia con la línearanurada.
  6. vMedición de la razón de onda estacionaria (ROE).
  7. Principios básicos de la carta de Smith.
  8. Cálculo de la impedancia, admitancia y coeficiente de reflexión.
  9. Valores de ROE para diferentes cargas.
  10. Comparación entre las cargas adaptadas y no adaptadas.
  11. Estudio del acoplador direccional de guía de ondas de paredancha (broadwall).
  12. Estudio del acoplador direccional de guía de ondas en cruz(cross-guide).
  13. Estudio de la T híbrida.
  14. Medida de la potencia de emisión en el espacio libre.
  15. Medida de longitud de onda en el espacio libre.
  16. Patrón de radiación de una antena de bocina.
  17. Estudio de la ganancia y la directividad de una antena debocina (dBi).
  18. Reflexión de una placa dieléctrica y una placa metálica.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente losresultados.
  2. Visualizar todos los resultados en la clase, en tiempo real, pormedio de un proyector o una pizarra electrónica.
  3. Este equipo es totalmente seguro ya que dispone de dispositivosde seguridad mecánicos, eléctricos/electrónicos y de software.
  4. Este equipo puede usarse para realizar investigación aplicada.
  5. Este equipo puede usarse para impartir cursos de formación aIndustrias, incluso a otras Instituciones de Educación Técnica.
  6. Visualización de todos los valores de los parámetros utilizadosen el proceso del equipo.
  7. El usuario puede realizar otros ejercicios diseñados por él mismo.

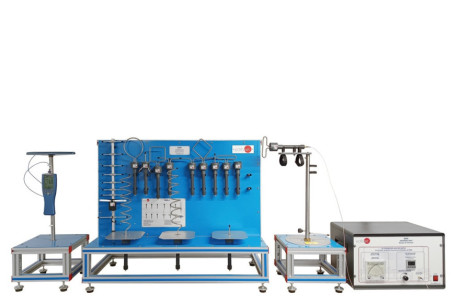

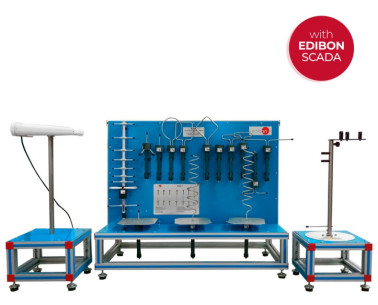

EQUIPOS SIMILARES DISPONIBLES
