EAN Equipo de Antenas
SISTEMAS INNOVADORES

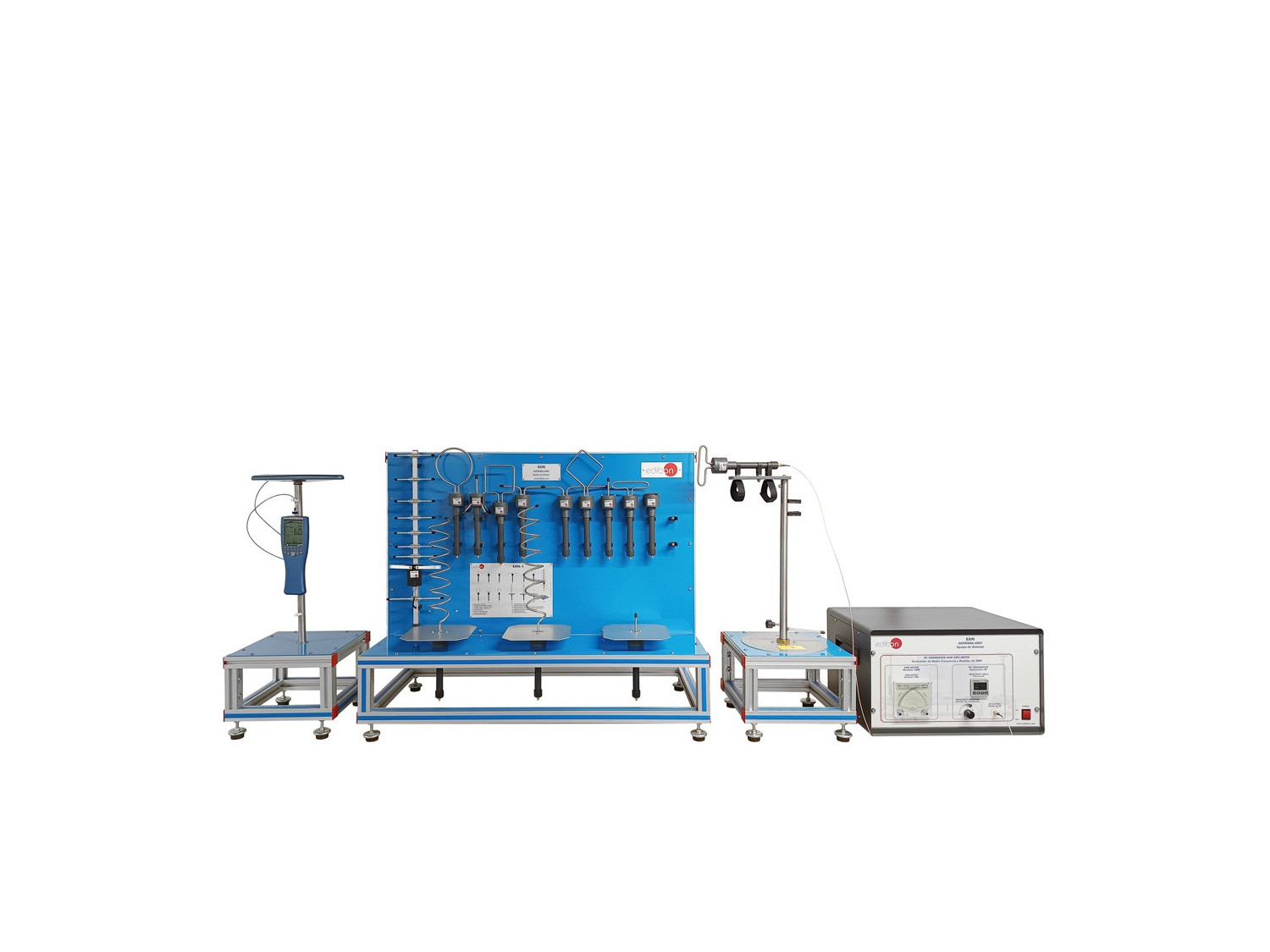

El equipo "EAN" es un equipo de antenas diseñado por EDIBON. El equipo cubre los principios básicos de antenas. Permite aprender cómo realizar las mediciones más comunes en antenas (diagrama de radiación, medida ROE, etc.). También permite a los estudiantes entender cuándo es necesario añadir componentes para adaptar correctamente el acoplamiento entre la antena, la línea de transmisión y el generador, para conseguir mejorar el funcionamiento del sistema.
NOTICIAS RELACIONADAS
Descripción General
El Equipo de Antenas "EAN" es un equipo completo y económico, y no requiere de ningún componente extra para completar todas lasprácticas incluidas en el equipo.
El "EAN" permite a los estudiantes aprender cómo realizar las medidas esenciales de antenas: diagrama de radiación en los planosazimutales y de elevación (planos eléctrico y magnético), medida del nivel de señal en tiempo real, medida del ratio de onda estacionaria (ROE), estudio de la eficiencia de la antena a lo largo de un rango amplio de frecuencias (medida del ancho de banda), medida de la direccionalidad y de la ganancia de la antena.

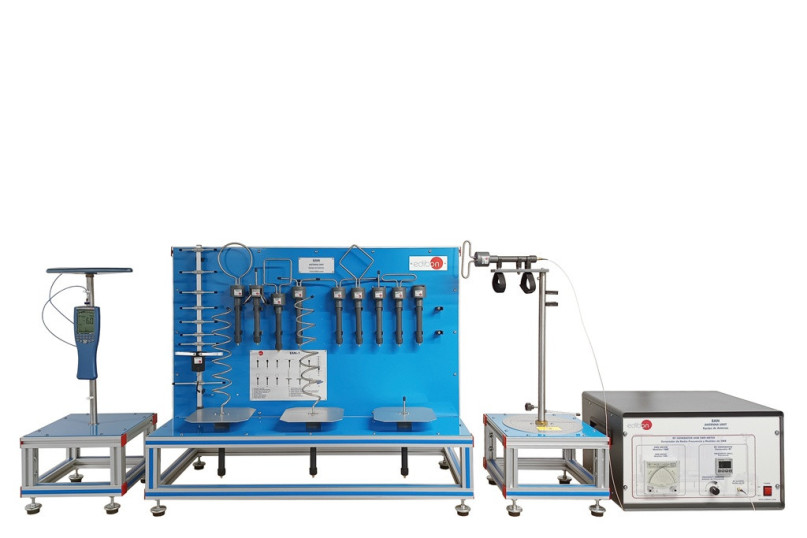

El equipo está dividido en diferentes bloques de elementos:
- Generador de RF y medidor de ROE (en la caja metálica):
- Generador de RF: genera una señal cuya frecuencia puede ser controlada usando un potenciómetro. La frecuencia seleccionada (MHz) es mostrada en un display digital. La salida de este bloque debe ser conectado a la antena que va a ser analizada.
- Medidor ROE: permite medir la calidad del acoplamiento entre el generador de RF y la antena. Para conseguir simplificar la operación con el equipo "EAN", el medidor ROE está conectado internamente entre el generador de RF y la salida del bloque. El medidor ROE muestra la potencia reflejada, la potencia incidente y el valor ROE.
- Torre de la antena transmisora: es usada para fijar la antena que va a ser analizada. La torre de la antena transmisora tiene dos soportes para fijar la antena que se va a analizar, en posición vertical y horizontal. También tiene un disco graduado para ajustar la orientación de la antena.
- Torre de la antena receptora, contiene los siguientes elementos:
- Torre receptora: es donde debe estar colocada la antena receptora. La antena receptora consiste en una antena logarítmica incluida en el kit de antenas "EAN-1" adecuada para la medición de un rango amplio de frecuencias.
- Analizador de espectro: es el instrumento que toma medidas de la potencia de la señal recibida.
- EAN-1. Kit 1 de antenas: el equipo "EAN" viene provisto de un conjunto de antenas. Incluye las antenas más comunes. Las antenas incluidas están construidas de tal forma que permiten a los estudiantes probarlas de manera rápida y fácil. Las partes comunes en todas las antenas son: el sistema de fijación de la antena transmisora y el conector SMA para conectar con el generador de RF.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Familiarización con el equipo.
- Principios básicos de medición de los parámetros en losdiagramas de radiación.
- Estudio de las señales del entorno.
- Efecto de la distancia sobre la potencia de radiación.
- Dirección de radiación máxima y ganancia de una antena.
- Análisis del ancho de banda de la antena.
- Estudio de antenas monopolo.
- Estudio de antenas con planos de tierra.
- Estudio de antenas dipolo.
- Estudio de antenas de espira (circular, cuadrada y rómbica).
- Estudio de antenas helicoidales de polarización circular.
- Estudio de antenas Yagi-Uda.
- Estudio de antenas microstrip de parche.
- Medición de ROE y conversión en pérdida de retorno y energía reflejada.
- Mejora del rendimiento de un sistema.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
Posibilidades prácticas adicionales para ser realizadas con el Kit deAntenas opcional (EAN-2):
- Estudio de la antena de bocina.
- Estudio del reflector parabólico.
- Principios básicos de antenas con gran ancho de banda:antena logarítmica periódica.
- Principios básicos de antenas con gran ancho de banda:antena discónica.
- Principios básicos de un conjunto de antenas microstrip deparche.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
