El Equipo de Microondas "EMI", diseñado por EDIBON, permite estudiar diferentes configuraciones de guía de ondas de microondas para introducir a los estudiantes en los conceptos principales de las comunicaciones por microondas a través de sistemas de guía de ondas y antenas.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

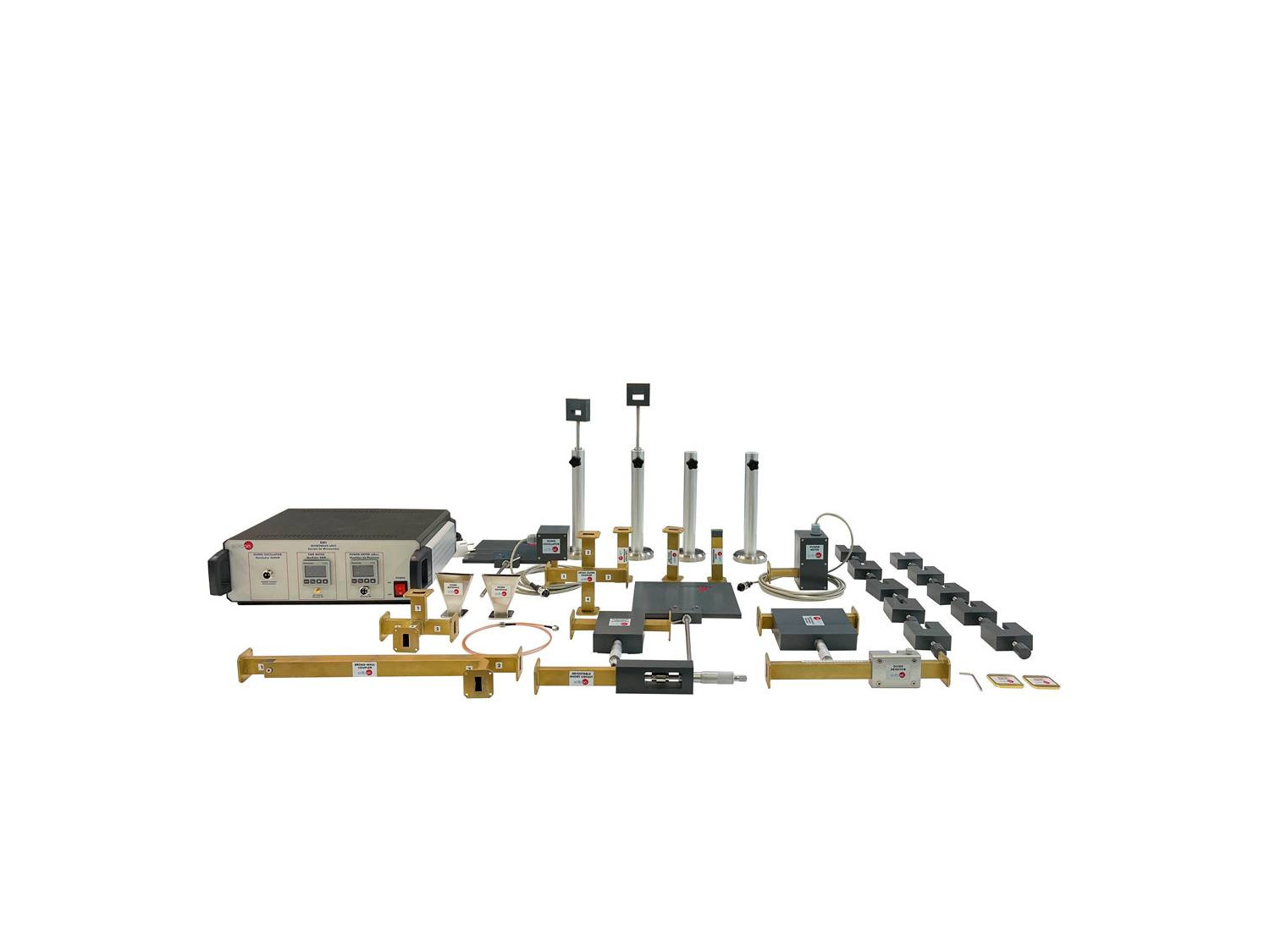

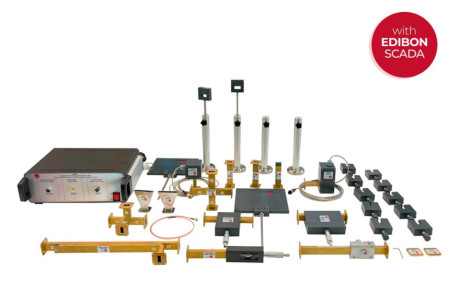

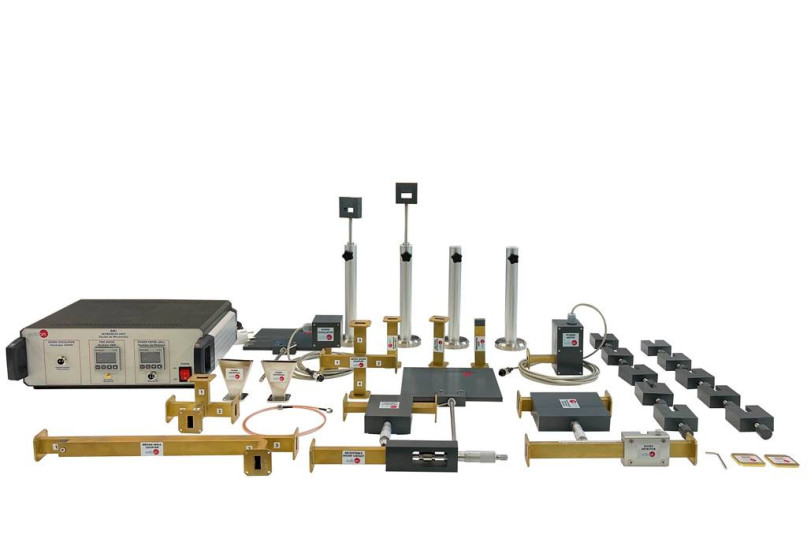

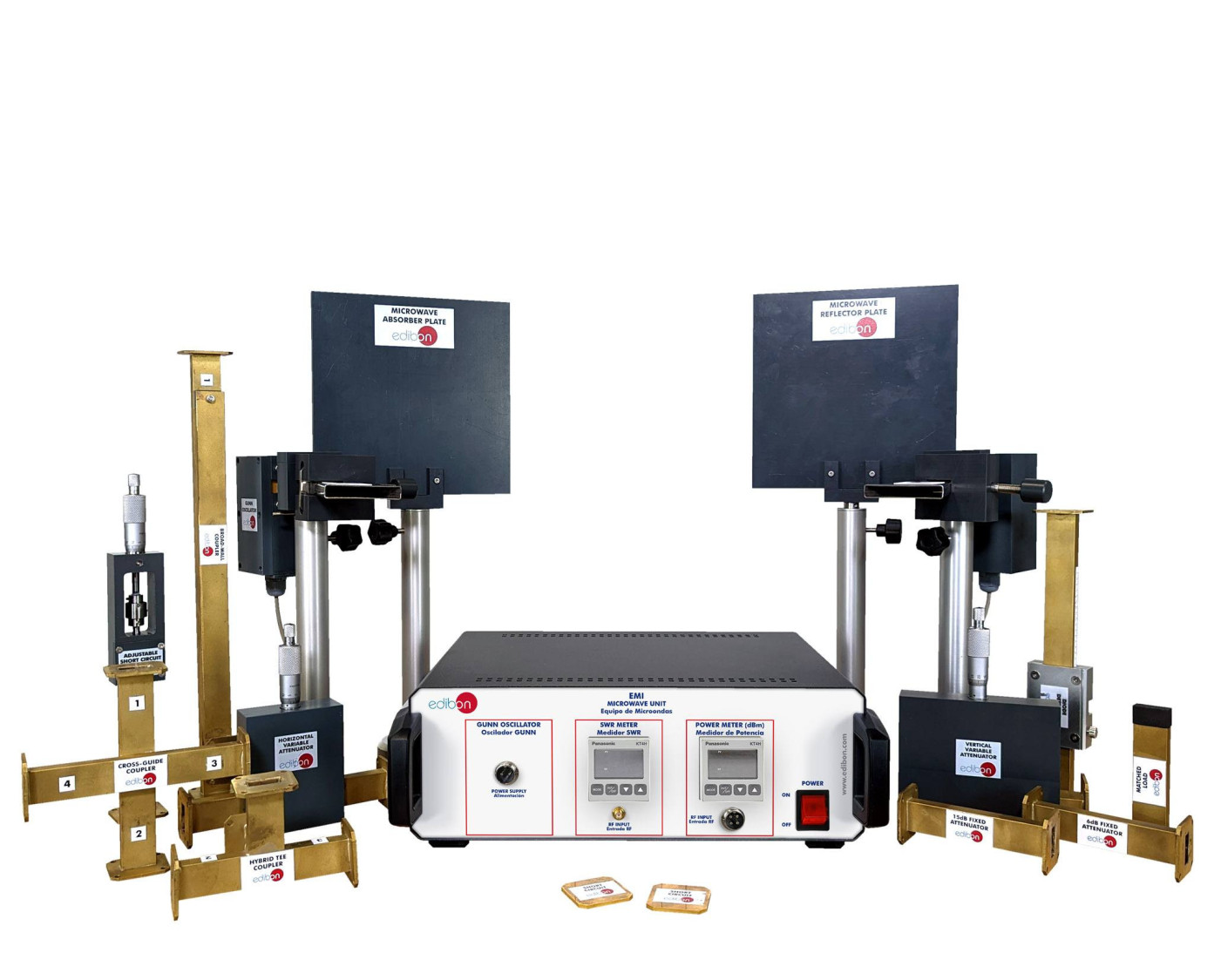

El Equipo de Microondas, "EMI", integra un banco de trabajo de medición de microondas formado por el generador de microondas, unkit de diferentes dispositivos de guías de onda estandarizados (WR-90) (antenas de bocina, atenuadores, etc.), dispositivos de medida(medidor de potencia, línea ranurada, etc.).

Este equipo incluye diferentes componentes para conformar muchas configuraciones del banco de pruebas de microondas, incluyendoun enlace aéreo, configuraciones de T híbridas, determinación de la impedancia desconocida, etc, todas ellas están detalladamenteexplicadas en el conjunto de prácticas.

El "EMI" permite la familiarización y experimentación con las medidas esenciales en los sistemas de microondas: emisión de potencia,atenuación, cargas ajustadas y desajustadas, ganancia de una antena de bocina, frecuencia, longitud de onda, relación de ondaestacionaria (ROE), impedancia, operación con la carta de Smith, etc.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Familiarización con el equipo de microondas.
  2. Medición de la potencia de emisión.
  3. Estudio de diferentes atenuadores fijos y variables.
  4. Calibración de atenuadores variables.
  5. Medida de la longuitud de onda,frecuencia y valor ROE conla guía de onda ranurada.
  6. Principios básicos de la carta de Smith.
  7. Cálculo de la impedancia, admitancia y coeficiente dereflexión con la carta de Smith.
  8. Cálculo de la impedancia, admitancia y coeficiente dereflexión para terminaciones diferentes, con la carta de Smith.
  9. Comparación entre las cargas adaptadas y no adaptadas.
  10. Estudio del acoplador direccional de guía de ondas de paredancha (broadwall).
  11. Estudio del acoplador direccional de guía de ondas en cruz(cross-guide).
  12. Estudio de la T híbrida.
  13. Medida de la potencia de emisión en espacio libre.
  14. Médida de la longitud de ondas, frecuencia y medida delvalor ROE en espacio libre.
  15. Patrón de radiación de una antena de bocina.
  16. Estudio de la ganancia y la directividad de una antena debocina (dBi).
  17. Reflectancia y absorbancia de una placa metálica y una placaresistiva.
