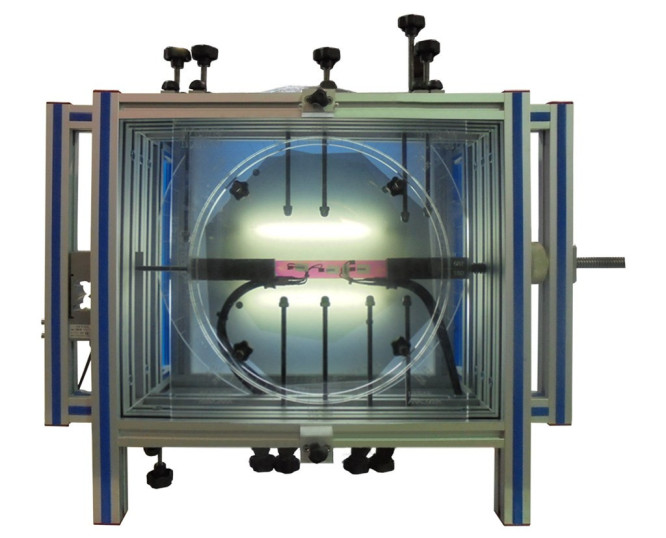

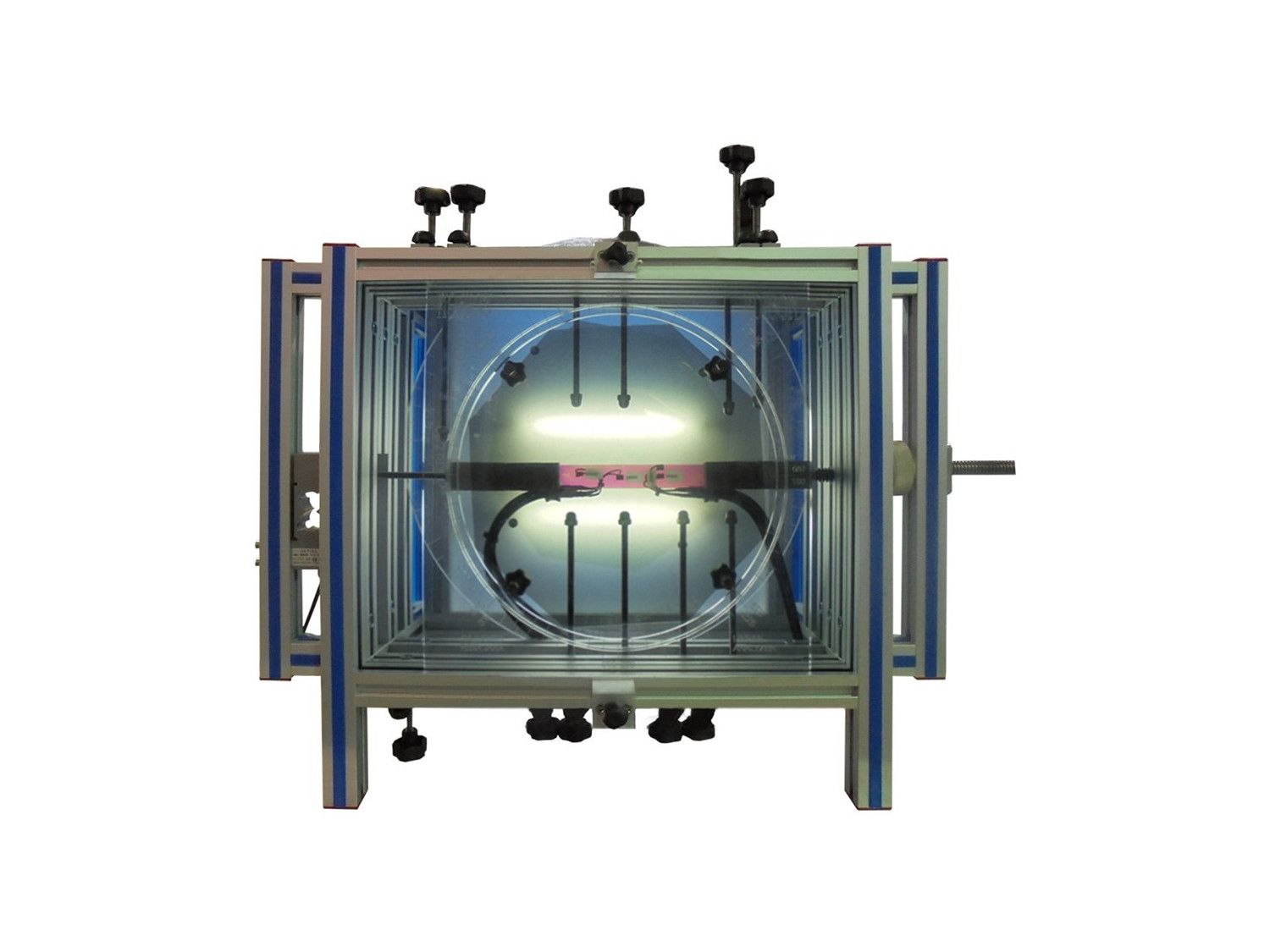

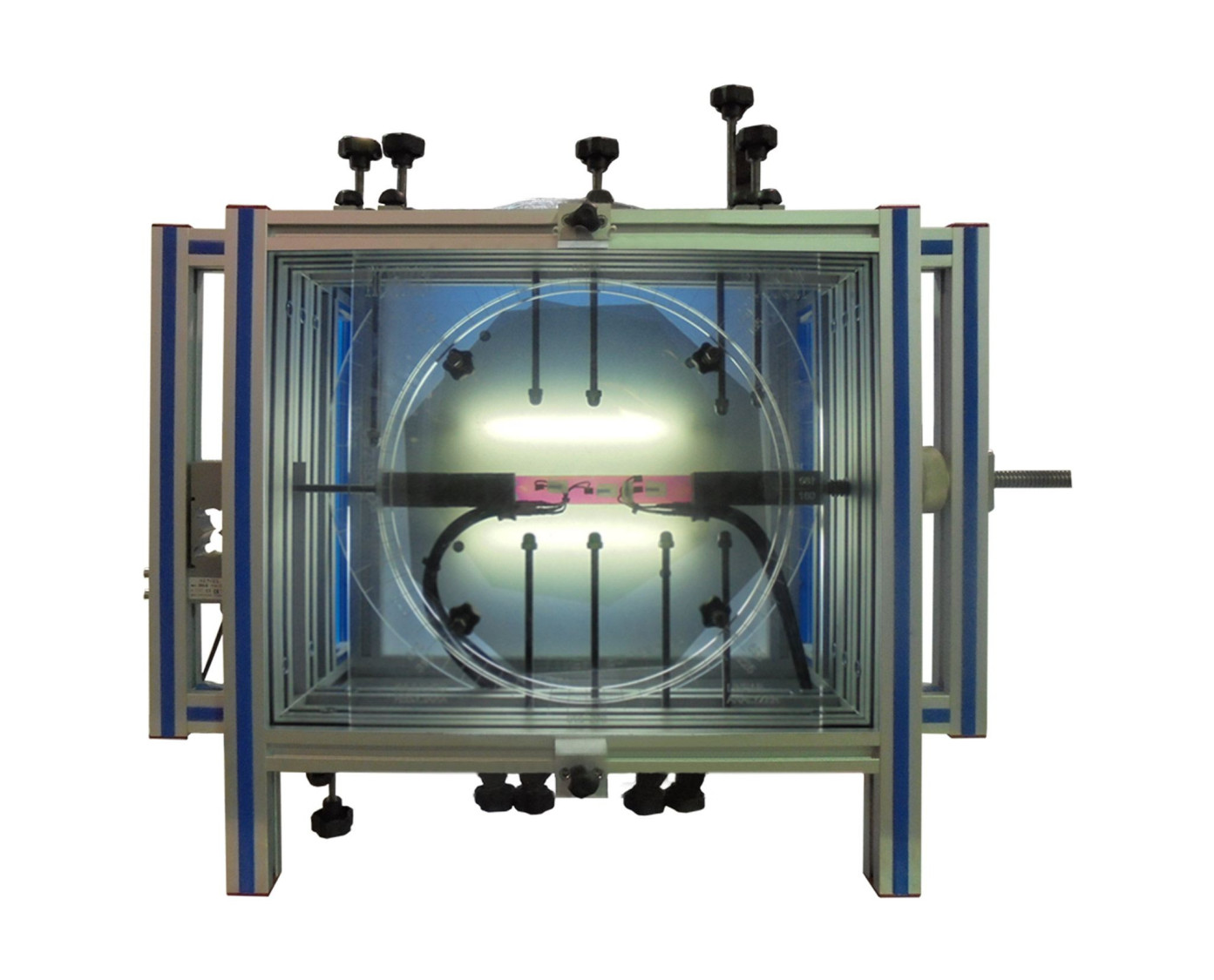

EFOV Equipo de Fotoelasticidad con Sistema de Visión Artificial, Controlado desde Computador (PC)

COMPUTER CONTROLLED PHOTOELASTICITY UNIT WITH ARTIFICIAL VISION SYSTEM - EFOV

SISTEMAS INNOVADORES

Equipo para prácticas de fotoelasticidad con el que se ilustran la teoría de la fotoelasticidad, la teoría de la elasticidad, la resistencia demateriales y la teoría de estructuras.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

Equipo para prácticas de fotoelasticidad con el que se ilustran la teoría de la fotoelasticidad, la teoría de la elasticidad, la resistencia demateriales y la teoría de estructuras.

Es muy apropiado para la introducción y estudio de la fotoelasticidad: elementos ópticos, isocromáticas, isoclinas, orden de franja, factorde franja, tensiones en los bordes, y para el análisis y medición de las tensiones y deformaciones con galgas extensiométricas.

Con ayuda del sistema SCADA es posible analizar y procesar los datos capturados durante los experimentos, realizando mediciones congalgas extensiométricas. El software de visión artificial permite analizar y procesar las imágenes capturadas durante los ensayos.

Con este equipo se pueden realizar experimentos para el estudio de la fotoelasticidad en probetas transparentes.

Las distintas probetas se someten a carga aplicando fuerzas externas y se iluminan con una luz polarizada.

Un elemento de aplicación de carga puede aplicar a la probeta tensión, flexión, compresión y cargas puntuales y distribuidas.

Las tensiones y deformaciones que aparecen en la probeta se representan en forma de puntos brillantes o figuras de diferentes colores ypodemos visualizar la distribución de las tensiones.

Ofrecemos una amplia gama de probetas con las cuales podrá realizar una gran variedad de prácticas y experimentos.

Estas probetas muestran los resultados a todo color y con fuertes contrastes y están fabricadas con un material especial muy resistente queevita roturas causadas por el uso diario.

El equipo incluye probetas con galgas extensiométricas y los accesorios (electrónicos, mecánicos y de software) necesarios para adquirirtodos los valores en el ordenador en tiempo real y permite comparar las ventajas de un método y otro.

También es muy útil para la determinación del módulo de Young del material y el cálculo del orden de franja y factor de franja.

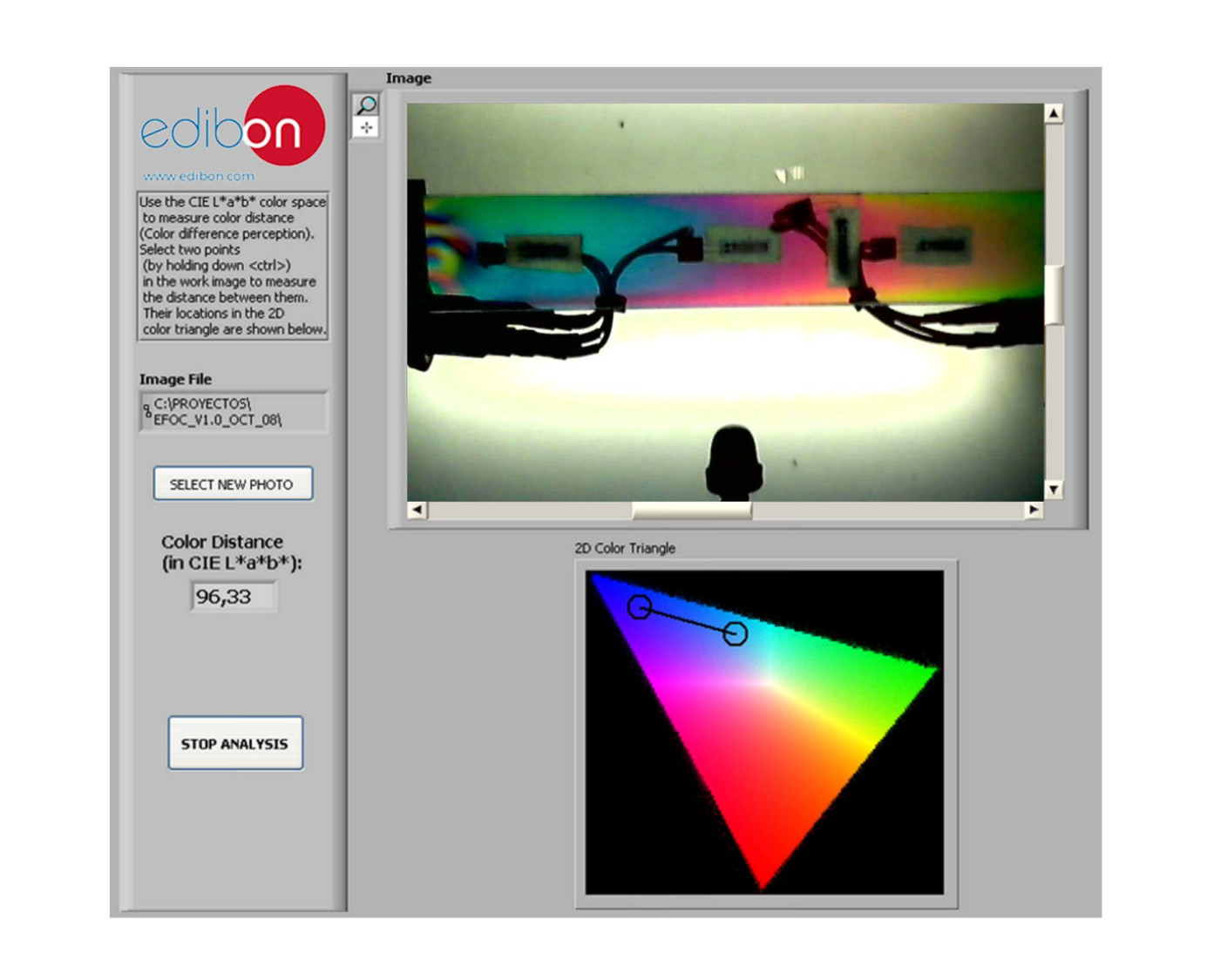

Este equipo también permite capturar imágenes con el PC y realizar diferentes tratamientos para ayudar a identificar los valores ydirecciones de las tensiones.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos + Software Visión Artificial , para el control del proceso y de todos los parámetros que intervienen en elproceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Introducción a la fotoelasticidad: elementos ópticos, isocromáticas, isoclinas, orden de franja, factor de franja, signo de las tensiones en los bordes, etc.
  2. Determinación de la diferencia de tensiones principales.
  3. Isocromáticas.
  4. Ilustración de los temas relacionados con la elasticidad, resistencia de materiales y estructuras mediantes ensayos de fotoelasticidad.
  5. Tracción pura. Ley óptico-tensional.
  6. Disco comprimido diametralmente.
  7. Anillo con tracción de compresión diametral.
  8. Anillo con compresión diametral.
  9. Placa con taladro circular con tracción.
  10. Comparación de los efectos de distintas muescas en una pieza sometida a tracción.
  11. Tracción pura en una pieza con sección linealmente variable.
  12. Flexión pura.
  13. Flexión simple.
  14. Flexión simple, vigas compuestas.
  15. Flexión compuesta.
  16. Núcleo central compuesto de la sección.
  17. Pieza con gran curvatura sujeta a flexión.
  18. Arco biempotrado con carga central.
  19. Estructura triangular.
  20. Comparación de las estructuras.
  21. Comparación del efecto de distintas muescas.
  22. Análisis y medición de las deformaciones y tensiones con galgas extensiométricas mediante computador.
  23. Adquisición de imágenes y tratamiento mediante software.
  24. Método de compensación de Tardy (requiere EFO-ICL).

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente losresultados.Visualizar todos los resultados en la clase, en tiempo real, pormedio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real.Este equipo permite intrínsecamente y/o extrínsecamentecambiar en tiempo real el span, la ganancia, los parámetrosproporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permiteuna simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivosde seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación aIndustrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo EFOV a través de la interface decontrol, sin el computador.
  8. Visualización de todos los valores de los sensores usados en elproceso del equipo EFOV.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.
