MFGE Equipo para Determinación del Factor de Galgas Extensométricas

UNIT FOR DETERMINING THE GAUGE FACTOR OF STRAIN GAUGES - MFGE

SISTEMAS INNOVADORES

El Equipo para Determinación del Factor de Galgas Extensométricas, "MFGE", permite determinar el factor k de galgas extensométricas.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

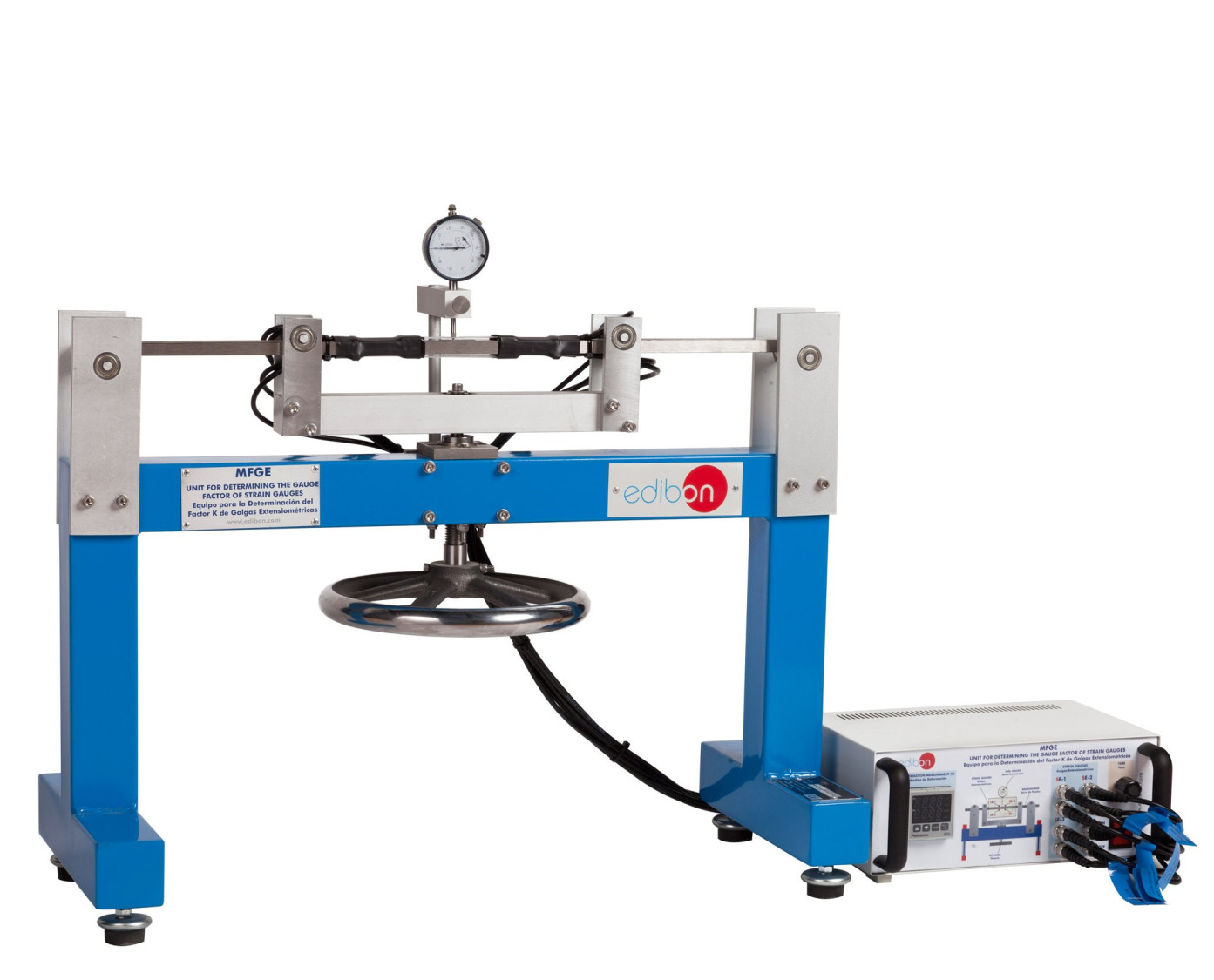

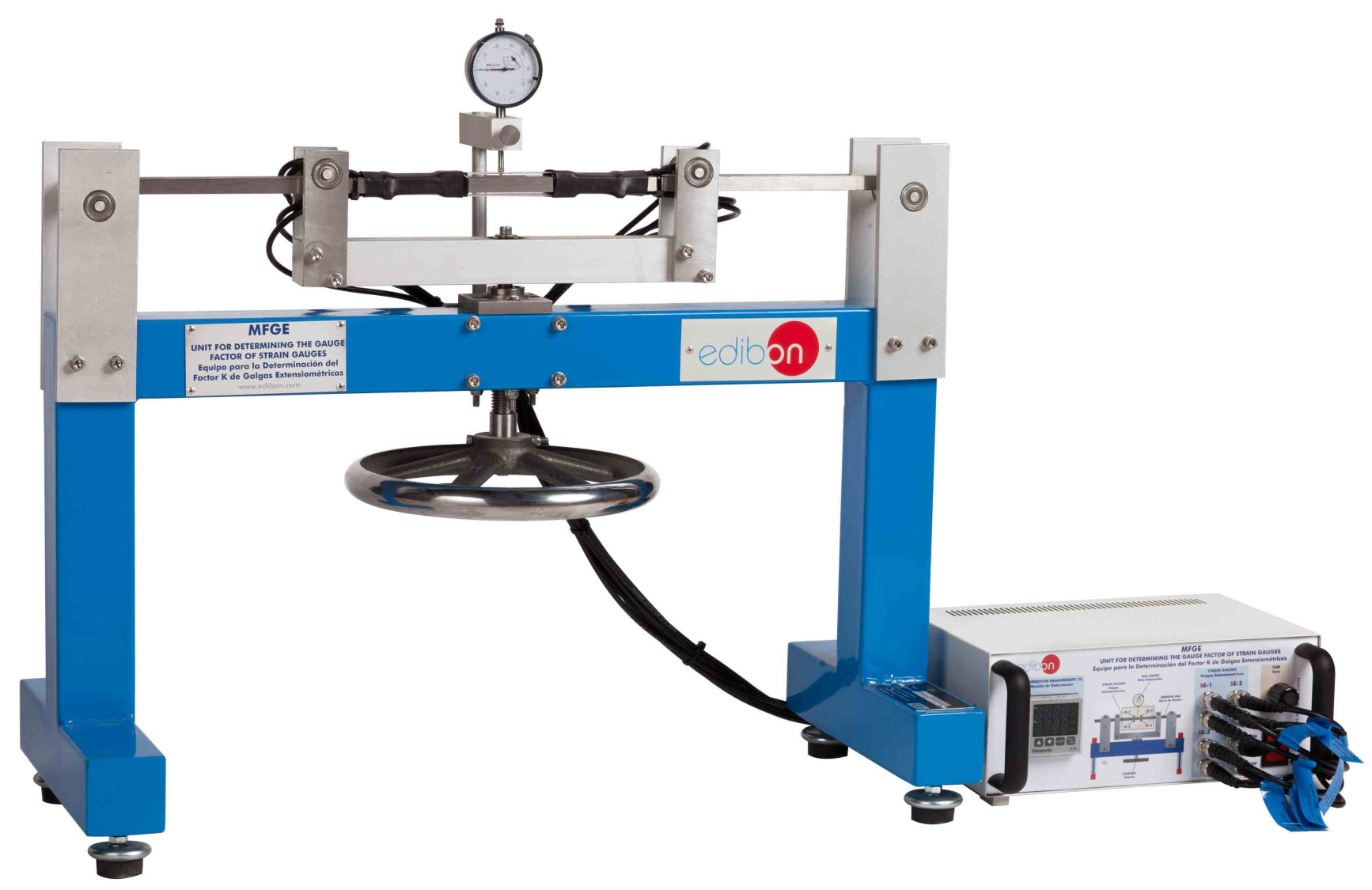

El Equipo para Determinación del Factor de Galgas Extensométricas, "MFGE", permite determinar el factor k de galgas extensométricas.

La barra se sustenta mediante dos apoyos con rodamientos de bolas, lo que hace posible trabajar con una carga a flexión pura.

Para realizar dicha determinación hay que aplicar dos cargas puntuales a una barra mediante el volante aplicador de carga, que va unido a un travesaño a través de un husillo que al girar el volante, hace que se aplique una fuerza en dos puntos de la barra con dirección vertical hacia abajo. Esta fuerza provoca una deformación en la barra.

Para medir la deformación producida se dispone de un reloj comparador que mide la deformación máxima, que se da en el centro de la barra.

Al mismo tiempo, la deformación que se produce en la superficie de la barra se registra con dos galgas extensométricas en el lado de compresión y otras dos en el lado de tracción formando un puente de Wheatstone completo. El valor de la deformación, expresado en voltios, se leerá en una consola que amplifica la señal de las galgas extensométricas.

A partir de los valores de desplazamientos obtenidos y las mediciones con galgas extensométricas se puede calcular el factor de galga (k).

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Fundamentos de la medición con galgas extensométricas.
  2. Medición del desplazamiento con ayuda de un reloj de comparación.
  3. Determinación del factor k de galgas extensométricas.
  4. Comparación de los valores experimentales obtenidos por galgas extensométricas con los valores teóricos.
  5. Determinación de las reacciones que se producen al someter a la barra a una fuerza.
  6. Determinación de los momentos flectores que se producen al someter a la barra a una fuerza.
  7. Determinación de los ángulos de giro que se producen al someter a la barra a una fuerza.
