MEGE Equipo de Entrenamiento de Galgas Extensométricas

STRAIN GAUGE TRAINING UNIT - MEGE

SISTEMAS INNOVADORES

El Equipo de Entrenamiento de Galgas Extensiométricas (MEGE) proporciona una introducción muy completa en los fundamentos de la medición con galgas extensiométricas, para comparar cómo funcionan las galgas extensiométricas de resistencia y cómo miden deformaciones en distintas estructuras (sistemas de torsión, tensión y flexión).

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Entrenamiento de Galgas Extensiométricas (MEGE) proporciona una introducción muy completa en los fundamentos de la medición con galgas extensiométricas, para comparar cómo funcionan las galgas extensiométricas de resistencia y cómo miden deformaciones en distintas estructuras (sistemas de torsión, tensión y flexión).

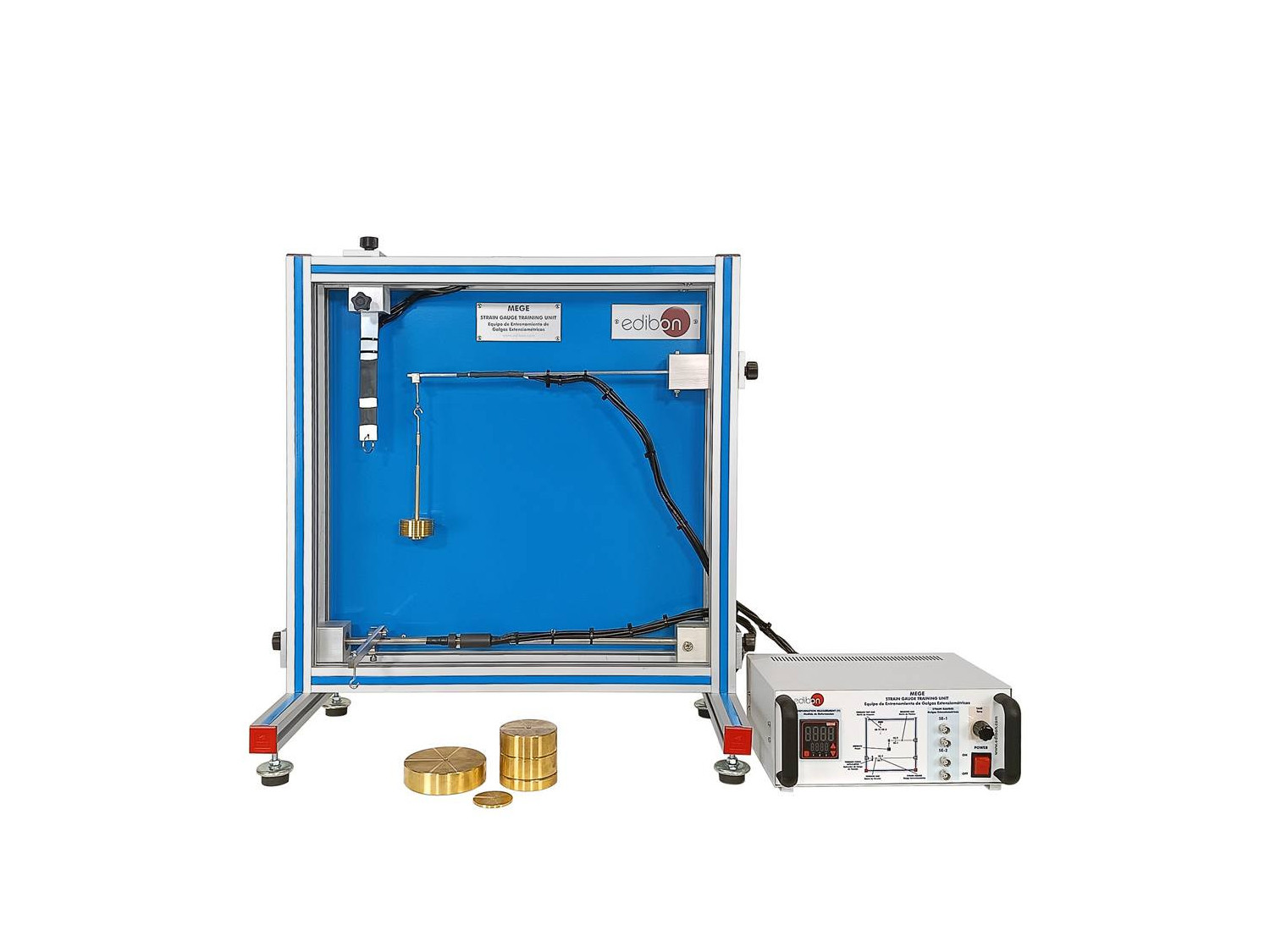

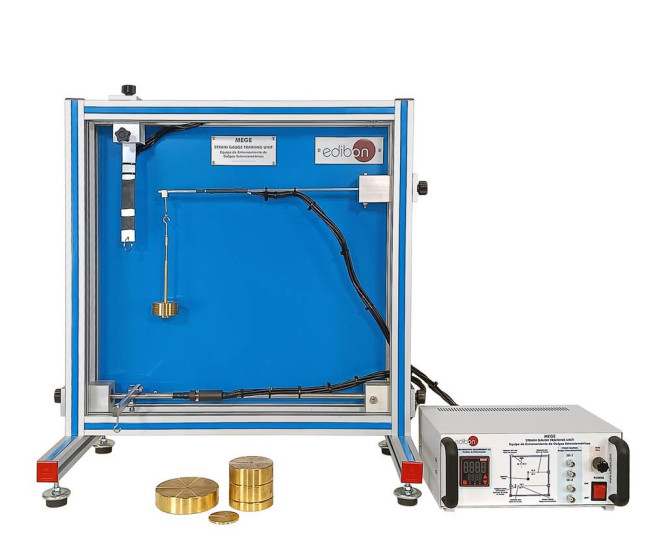

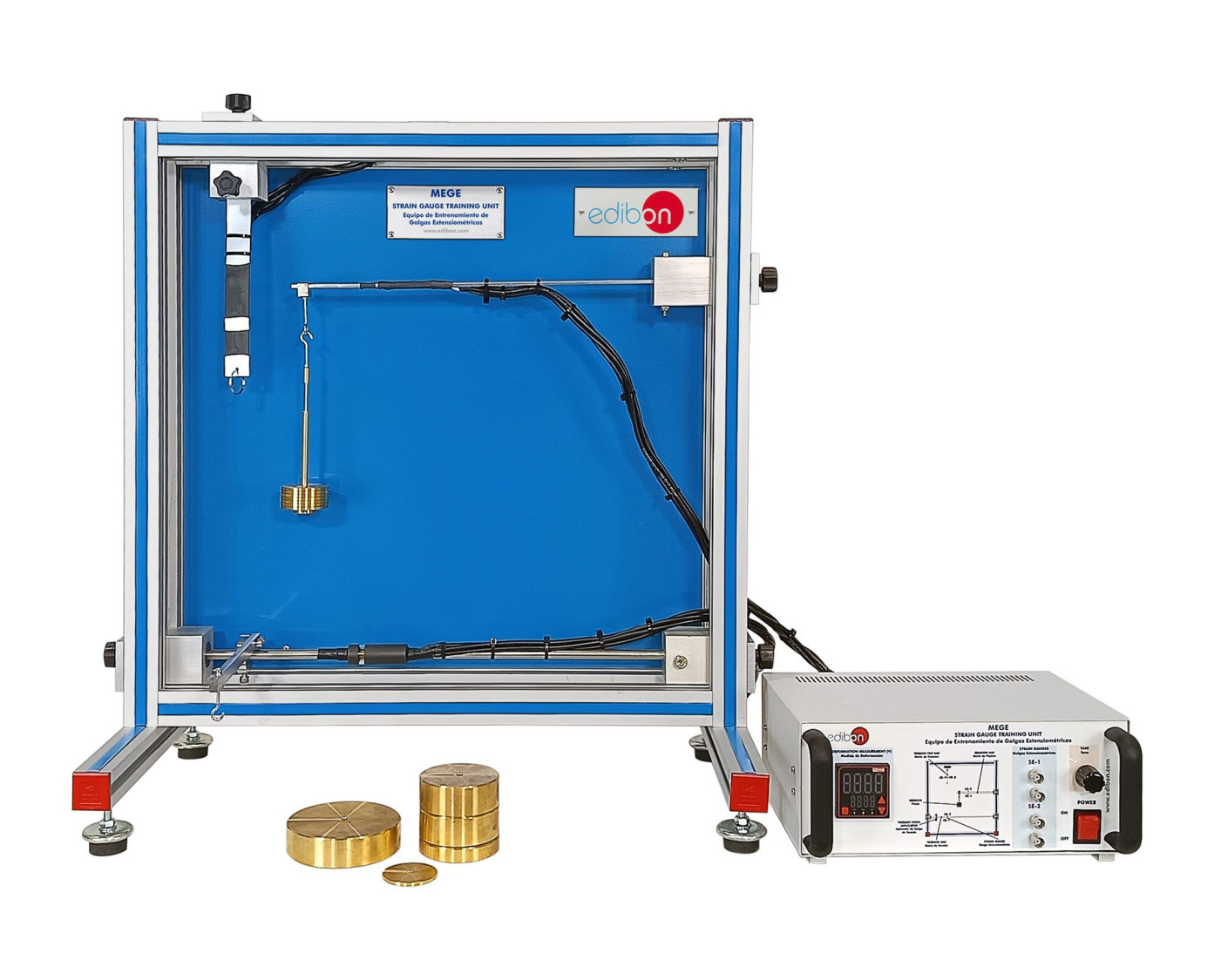

El equipo consiste en una estructura donde se pueden colocar distintos elementos de ensayo de manera rápida y precisa.

Se incluyen tres elementos de ensayo (barras) para torsión, tensión y flexión, equipados con cuatro puntos de medición de las galgas extensiométricas. Se aplica la carga a las barras gradualmente, permitiendo la supervisión de la lectura de la deformación.

Las galgas extensiométricas se ubican dentro de una cubierta transparente que las protege y las hace claramente visibles para que los estudiantes puedan observar el proceso.

El equipo incluye un conjunto de pesas, dos soportes para pesas para dar a cada elemento de ensayo (barra) un rango de esfuerzo, y una consola con un amplificador y un display digital para mostrar todas las lecturas.

Se dispone, como accesorios, de tres barras de tensión adicionales, fabricadas en aluminio, cobre y latón, para determinar el módulo de elasticidad (coeficiente de Poisson y módulo de Young) en los ejercicios.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Introducción a los fundamentos de la medición con galgas extensiométricas.
  2. Estudio de las galgas extensiométricas y las técnicas de aplicación.
  3. Estudio de la tensión y la deformación en un sistema de torsión.
  4. Estudio de la tensión y la deformación en un sistema de tensión y el módulo de elasticidad (coeficiente de Poisson y módulo de Young).
  5. Estudio de la tensión y la deformación en un sistema de flexión.
  6. Cálculo de las deformaciones mecánicas debidas a torsión, tensión y flexión.
  7. Estudio de la correlación entre la deformación mecánica y resistencia eléctrica en una galga extensiométrica.
  8. Estudio de la deformación y tensión en diferentes materiales y comparación del módulo de elasticidad (coeficiente de Poisson y módulo de Young) de las barras de tensión adicionales (accesorios opcionales).
  9. Comparación de diferentes sistemas de medición de deformación y de su forma de medir la fuerza.
