EEST Equipo de Energía Solar Térmica

THERMAL SOLAR ENERGY UNIT - EEST

SISTEMAS INNOVADORES

El Equipo de Energía Solar Térmica, "EEST", es un sistema que transforma la energía solar en energía térmica útil.

Ver descripción general

Descripción General

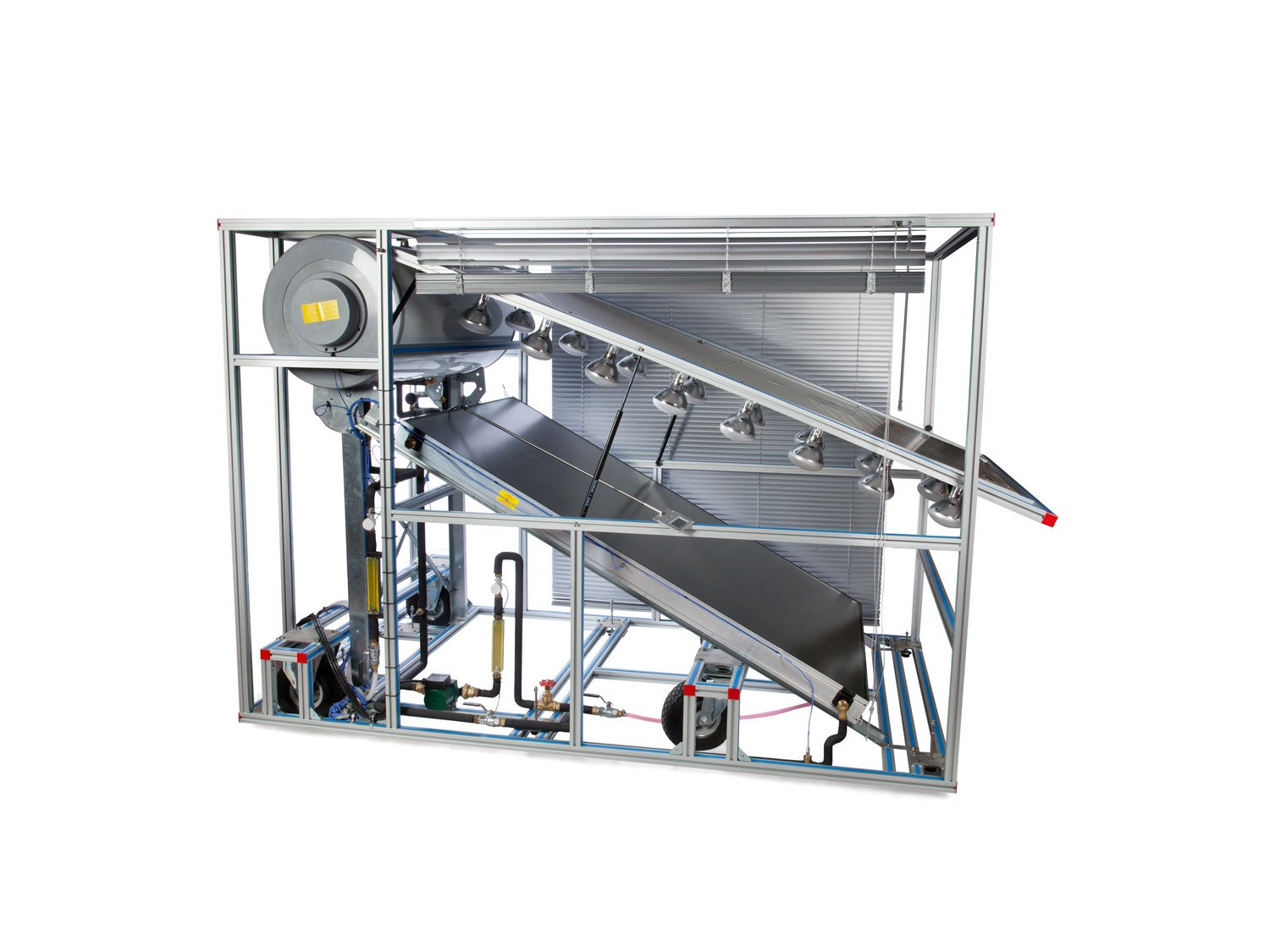

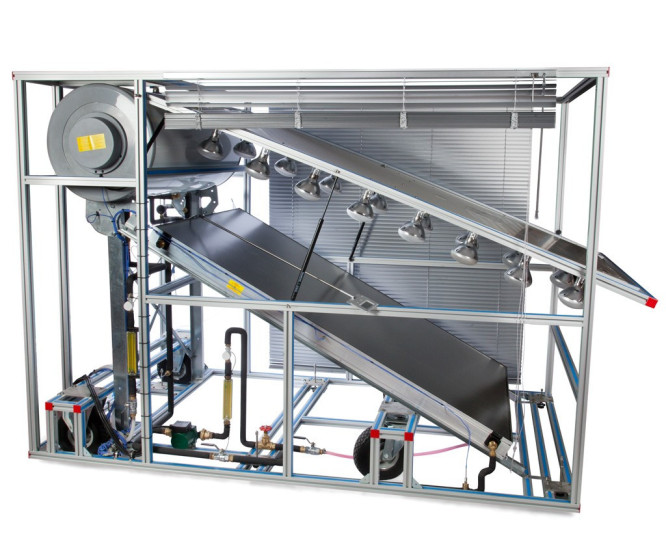

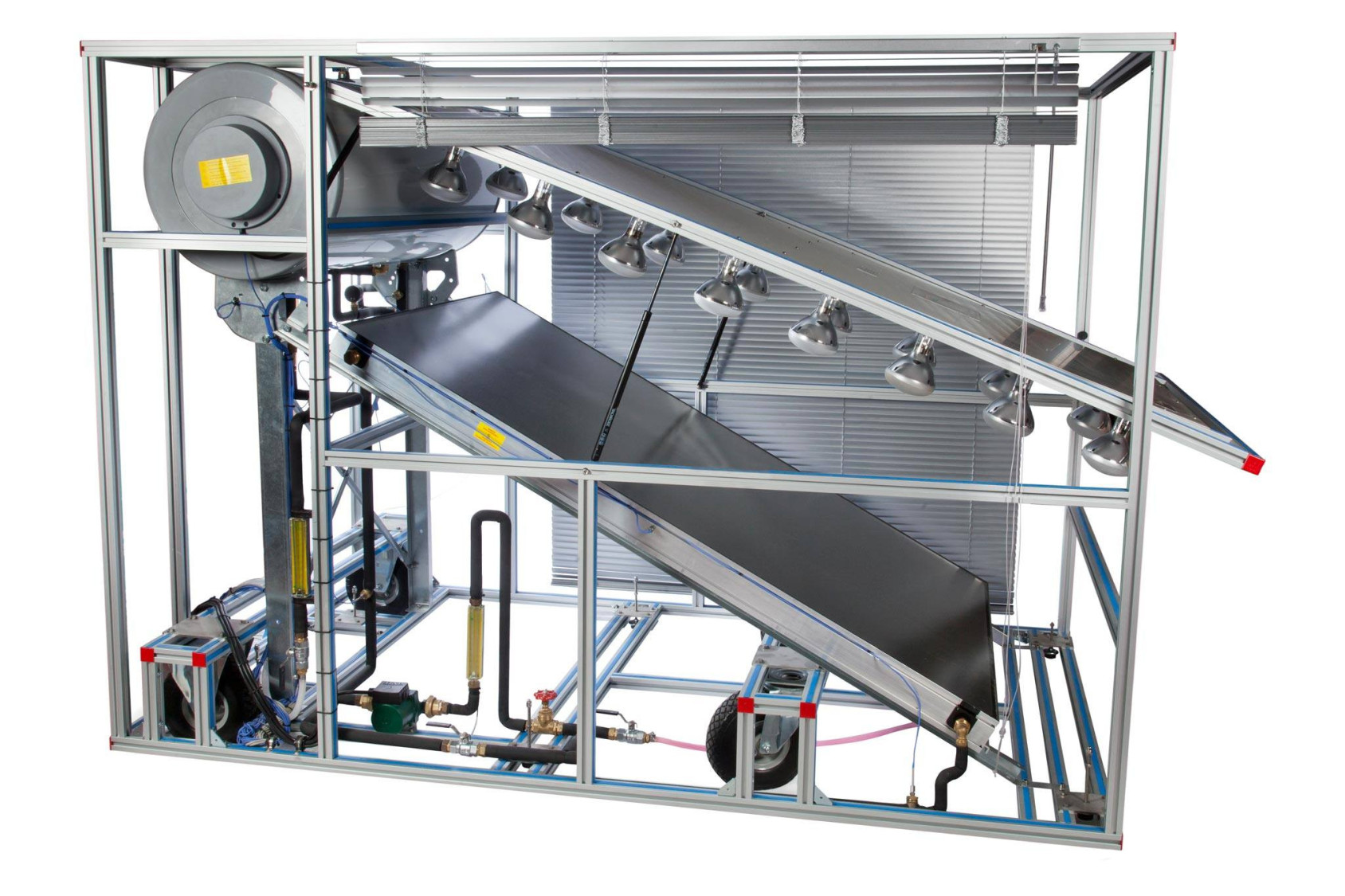

El Equipo de Energía Solar Térmica, "EEST", es un sistema que transforma la energía solar en energía térmica útil. Este equipo utiliza el sistema solar por termosifón para el calentamiento de agua, o el sistema tradicional de bombeo. En ambos casos, la energía térmica absorbida es dada por la radiación solar simulada, en nuestro caso, esto se realiza a través de un panel con potentes fuentes luminosas.

El equipo EEST esta formado principalmente por los siguientes elementos:

  • Colector solar térmico.
  • Depósito acumulador.
  • Simulador solar.
  • Sistema de bombeo.

El colector solar está montado en una estructura de aluminio y el fluido (agua) circula a través de tubos de cobre. Ha sido desarrollado de tal manera que la geometría de la superficie permite una absorción con la máxima eficiencia.

El depósito acumulador está protegido con un material anticorrosivo. Dispone de una resistencia con un dispositivo de seguridad para evitar el exceso de temperatura.

Las lámparas del simulador solar emiten una radiación similar a la del sol y permite realizar una serie de prácticas en el laboratorio. La luz se transforma en calor en el colector solar y se transmite al líquido portador de calor. Se pueden simular tres configuraciones diferentes con el simulador solar: todas las lámparas están encendidas, la mitad de las lámparas están encendidas en zigzag, o con sólo una lámpara encendida.

Además, el equipo incluye una bomba que permite realizar una convección forzada del líquido portador de calor a través del depósito acumulador.

El equipo está equipado con sensores y medidores para registrar los parámetros relevantes (temperatura y caudal) e incluye válvulas de seguridad de sobrepresiones.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del funcionamiento del termosifón.
  2. Estudio del perfil de iluminación de las lámparas.
  3. Estudio del rendimiento del panel solar.
  4. Estudio de la influencia del ángulo de inclinación del panelde lámparas sobre el rendimiento del equipo.
  5. Estudio de la relación entre el flujo y la temperatura.
  6. Estudio de balance energético del colector solar.
  7. Estudio de balance energético del depósito acumulador.
  8. Determinación experimental de la eficiencia.
  9. Estudio de influencia del ángulo de incidencia sobre la temperatura.
