MINI-EEST Equipo Básico de Energía Solar Térmica

THERMAL SOLAR ENERGY BASIC UNIT - MINI-EEST

SISTEMAS INNOVADORES

Este equipo es un sistema de transformación de energía solar en energía térmica útil.

Ver descripción general

Descripción General

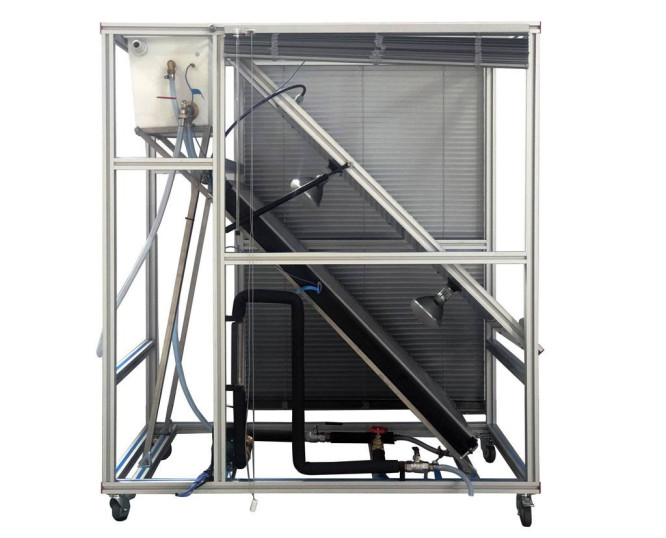

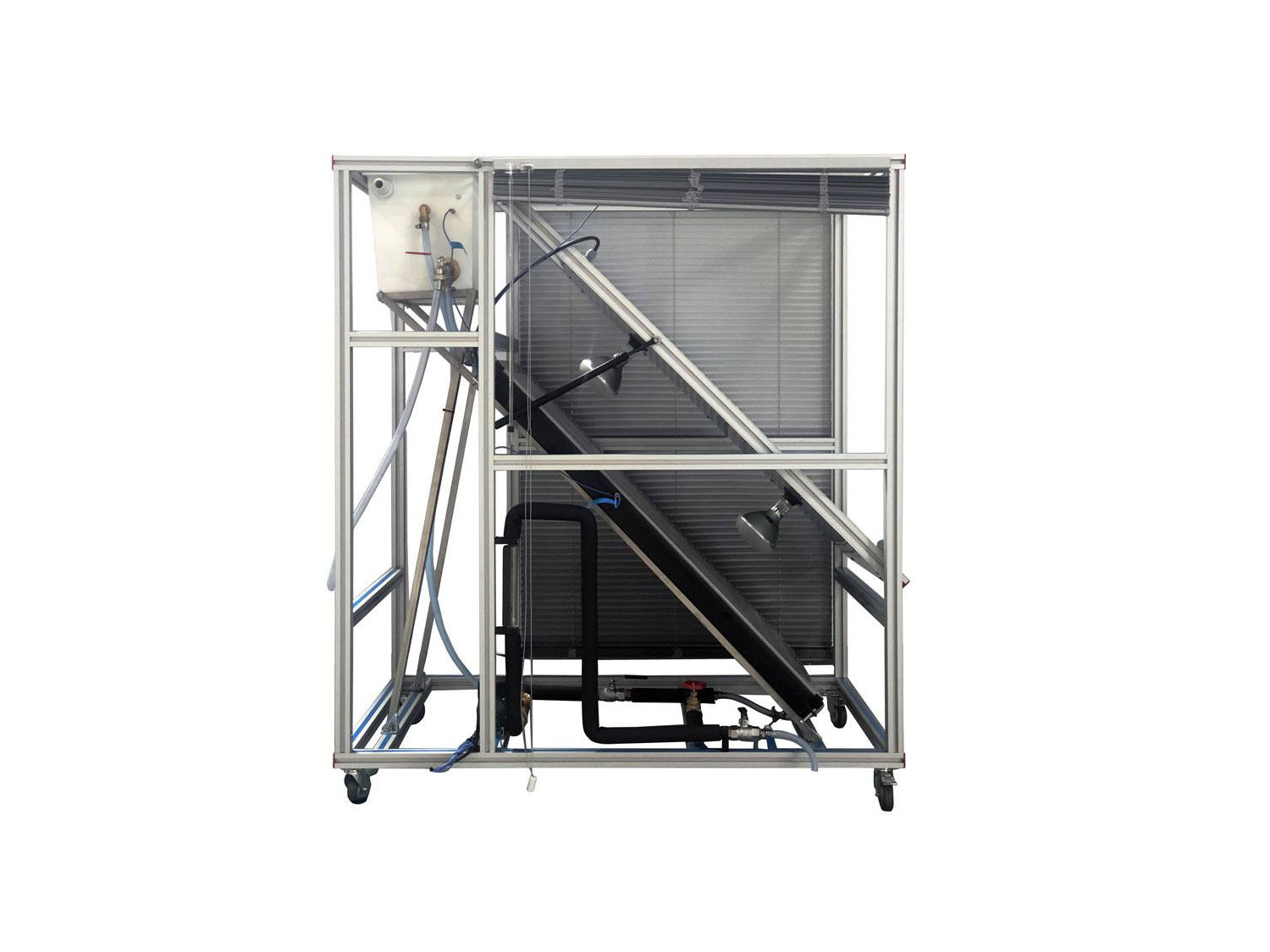

Este equipo es un sistema de transformación de energía solar en energía térmica útil.

Este equipo utiliza el sistema de termosifón para el calentamiento del agua, o el sistema tradicional de bombeo. En ambos casos, la energía térmica absorbida es dada por la radiación solar simulada, en nuestro caso, esto se realiza a través de un panel con potentes fuentes luminosas.

Básicamente este equipo está formado por:

  • Panel solar térmico.
  • Depósito.
  • Simulador solar.
  • Lámparas.
  • Sistema de bombeo.
  • Sensores de temperatura.
  • Caudalímetro.
  • Conjunto de válvulas para trabajar por bombeo o por termosifón.

El panel solar está construido en policarbonato. Está montado sobre una estructura metálica, con un conducto de circulación del fluido calorífico. Ha sido desarrollado basándose en una geometría de la superficie absorbente que ofrece un rendimiento óptimo máximo.

El depósito responde, en su construcción y equipamiento, a las reglas técnicas establecidas. La salida del agua caliente del depósito se realiza a través de un rebosadero colocado en la parte superior de éste.

Las lámparas tienen unas características de radiación similares a las del sol.

Este equipo permite simular dos modos de funcionamiento: por termosifón, el fluido se mueve sin necesidad de bomba debido a la diferencia de temperaturas, y con un sistema de bombeo.

5 Sensores de temperatura permiten conocer la temperatura en diferentes puntos del equipo.

Un caudalímetro permite conocer el caudal de agua que está circulando por la bomba y por el colector.

El equipo dispone de las tuberías y conexiones necesarias para un funcionamiento óptimo.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del funcionamiento del termosifón.
  2. Estudio del perfil de iluminación de las lámparas.
  3. Estudio del rendimiento del panel solar.
  4. Estudio de la influencia del ángulo de inclinación del panel de lámparas sobre el rendimiento del equipo.
  5. Estudio de la relación entre el flujo y la temperatura.
  6. Estudio del balance energético del colector solar.
  7. Determinación experimental de la eficiencia.
