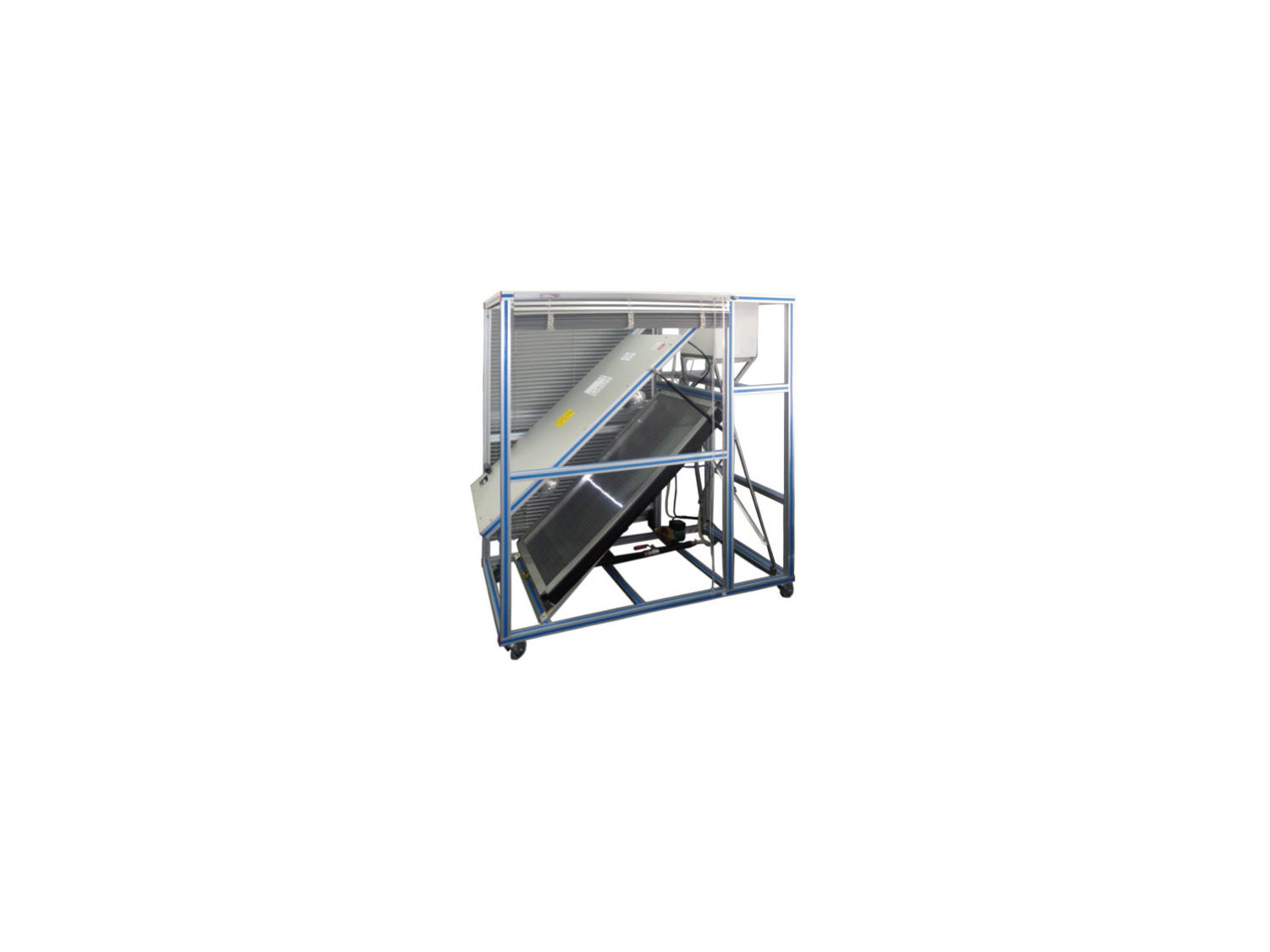

MINI-EESTC Equipo Básico de Energía Solar Térmica, Controlado desde Computador (PC)

COMPUTER CONTROLLED THERMAL SOLAR ENERGY BASIC UNIT - MINI-EESTC

SISTEMAS INNOVADORES

Este equipo es un sistema de transformación de energía solar en energía térmica útil.

Ver descripción general

Descripción General

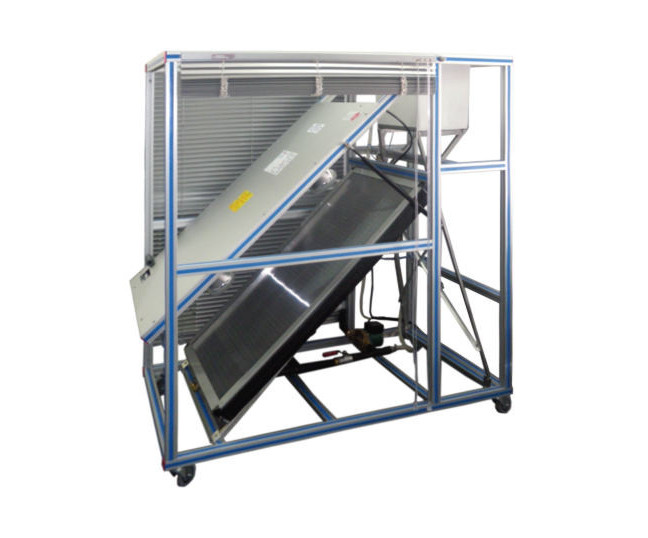

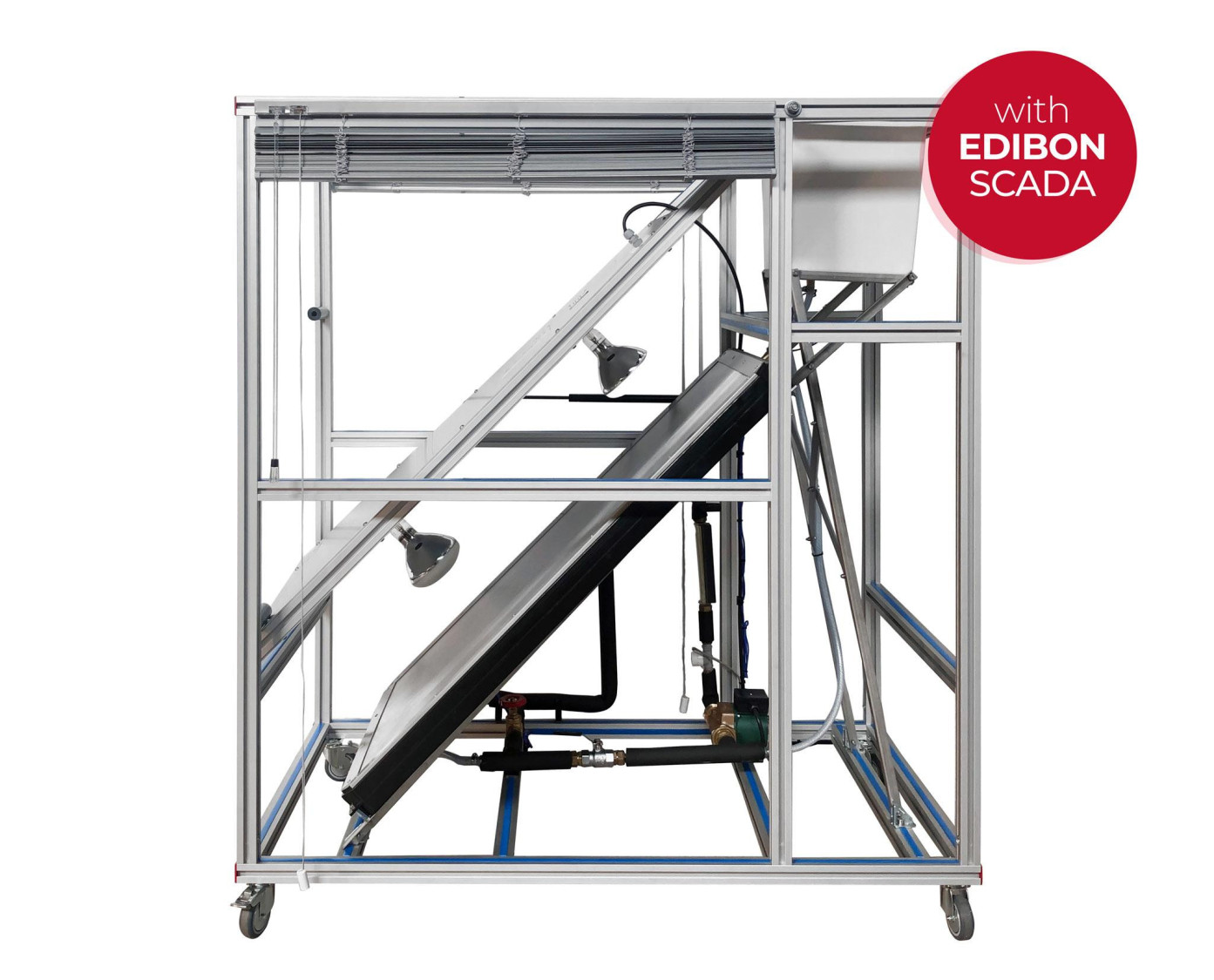

Este equipo es un sistema de transformación de energía solar en energía térmica útil. Este equipo utiliza el sistema de termosifón para el calentamiento del agua, o el sistema tradicional de bombeo. En ambos casos, la energía térmica absorbida es dada por la radiación solar simulada, en nuestro caso, esto se realiza a través de un panel con potentes fuentes luminosas.

Básicamente este equipo está formado por:

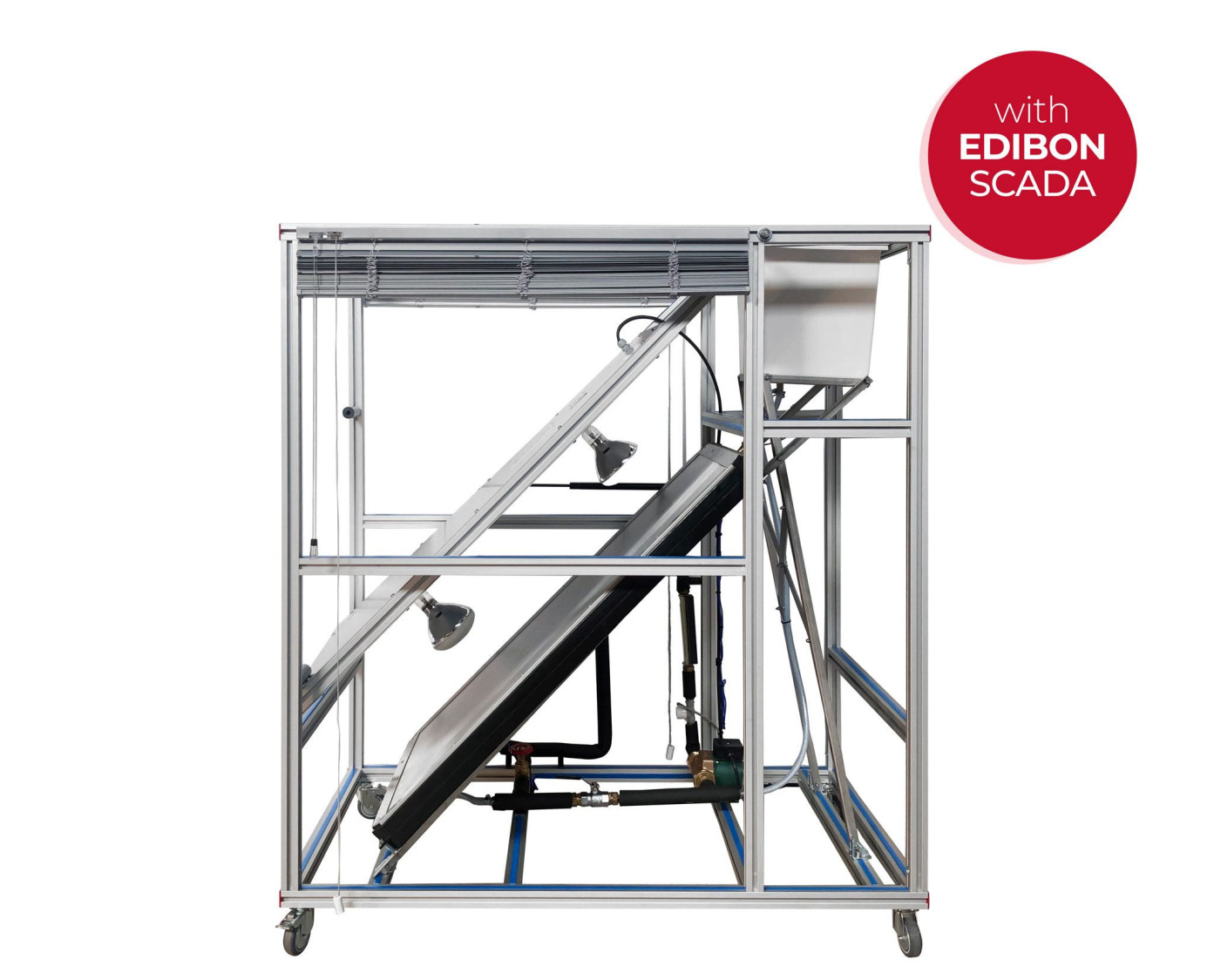

  • Panel solar térmico.
  • Depósito.
  • Simulador solar.
  • Lámparas.
  • Sistema de bombeo.
  • Sensores de temperatura.
  • Sensor de caudal.
  • Conjunto de válvulas para trabajar por bombeo o por termosifón.

El panel solar está construido en policarbonato. Está montado sobre una estructura metálica con un conducto de circulación del fluido calorífico.

Ha sido desarrollado basándose en una geometría de la superficie absorbente que ofrece un rendimiento óptimo máximo.

El depósito responde, en su construcción y equipamiento, a las reglas técnicas establecidas. La salida del agua caliente del depósito se realiza a través de un rebosadero colocado en la parte superior de éste.

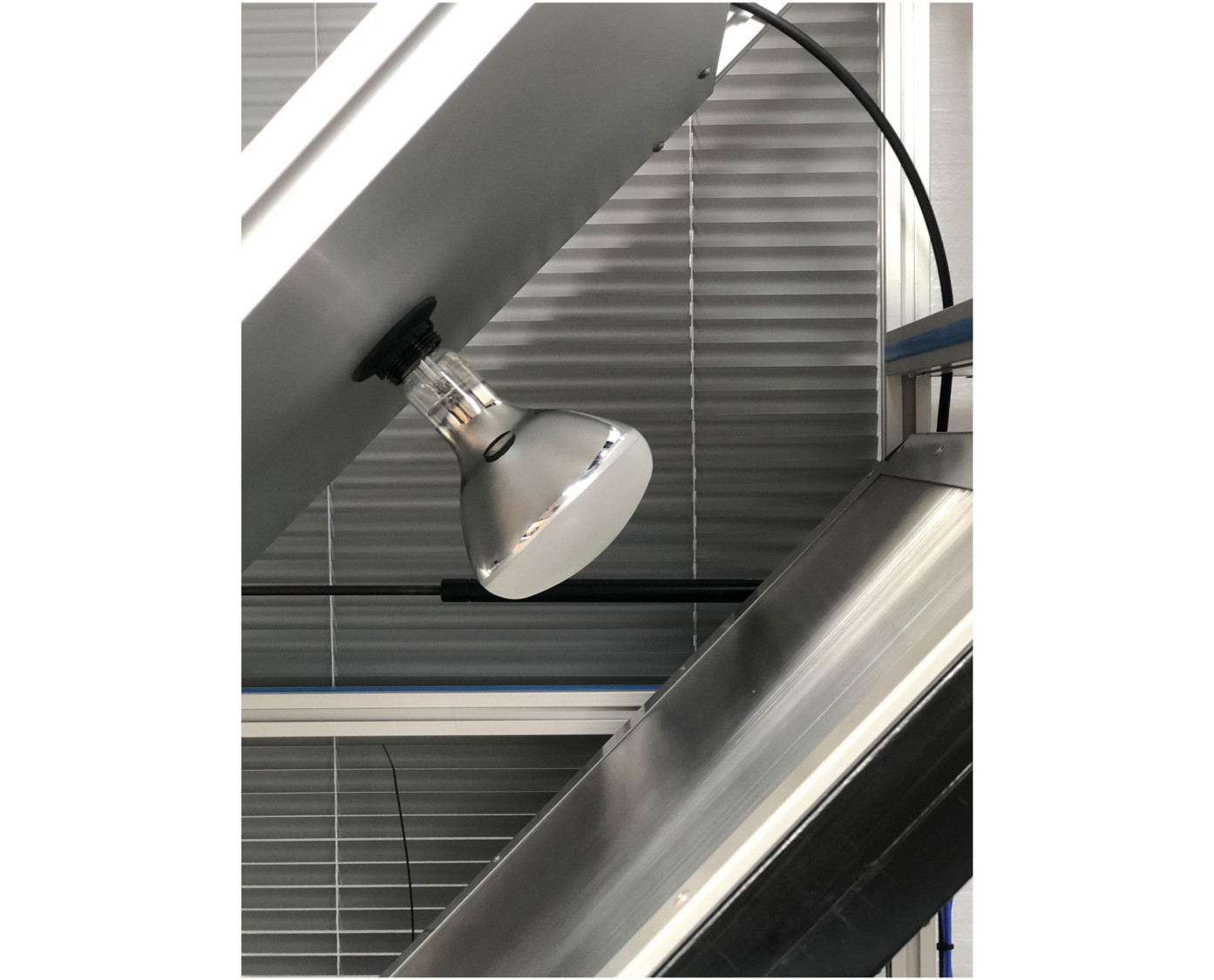

Las lámparas tienen unas características de radiación similares a las del sol.

Este equipo permite simular dos modos de funcionamiento: por termosifón, el fluido se mueve sin necesidad de bomba debido a la diferencia de temperaturas, y con un sistema de bombeo.

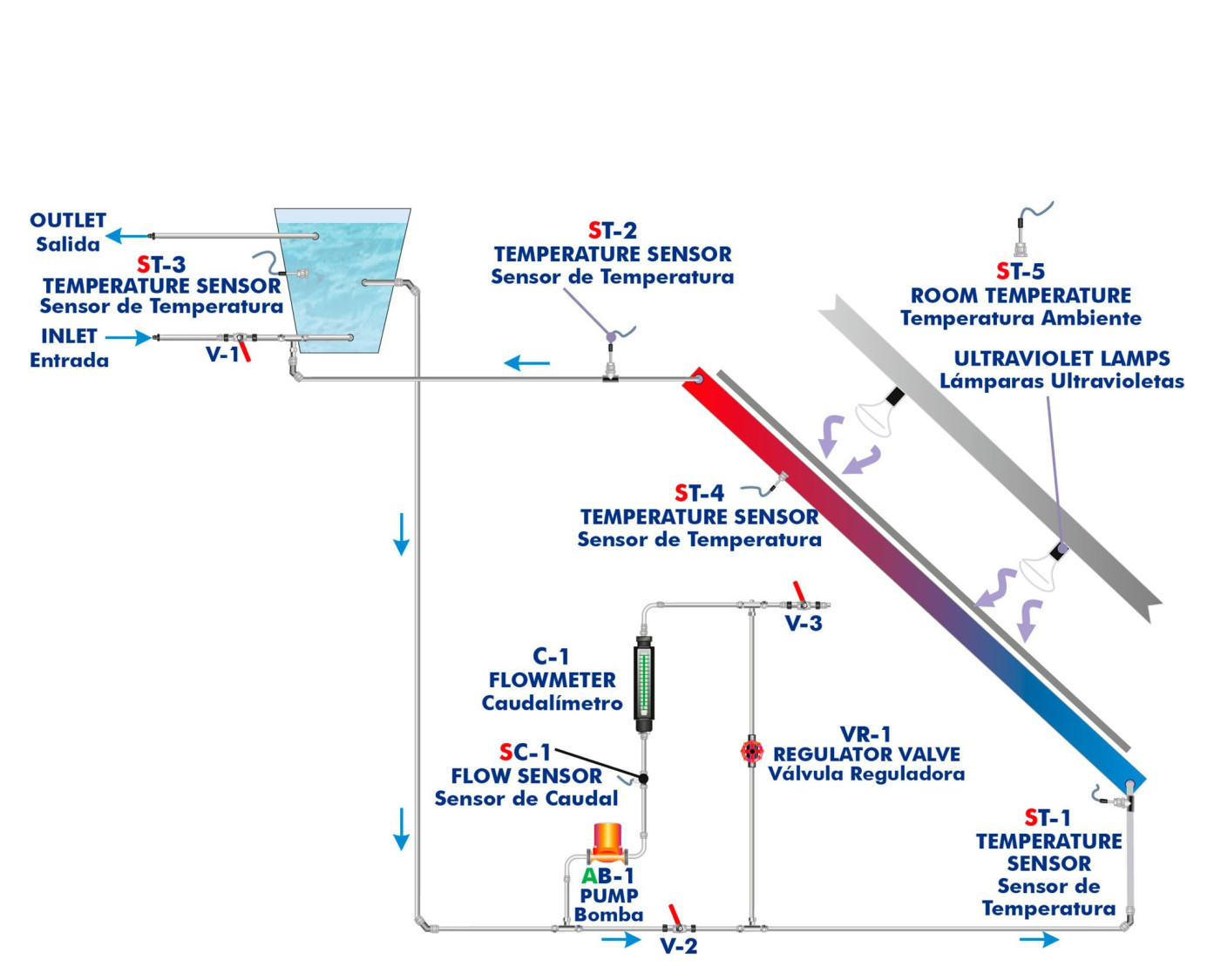

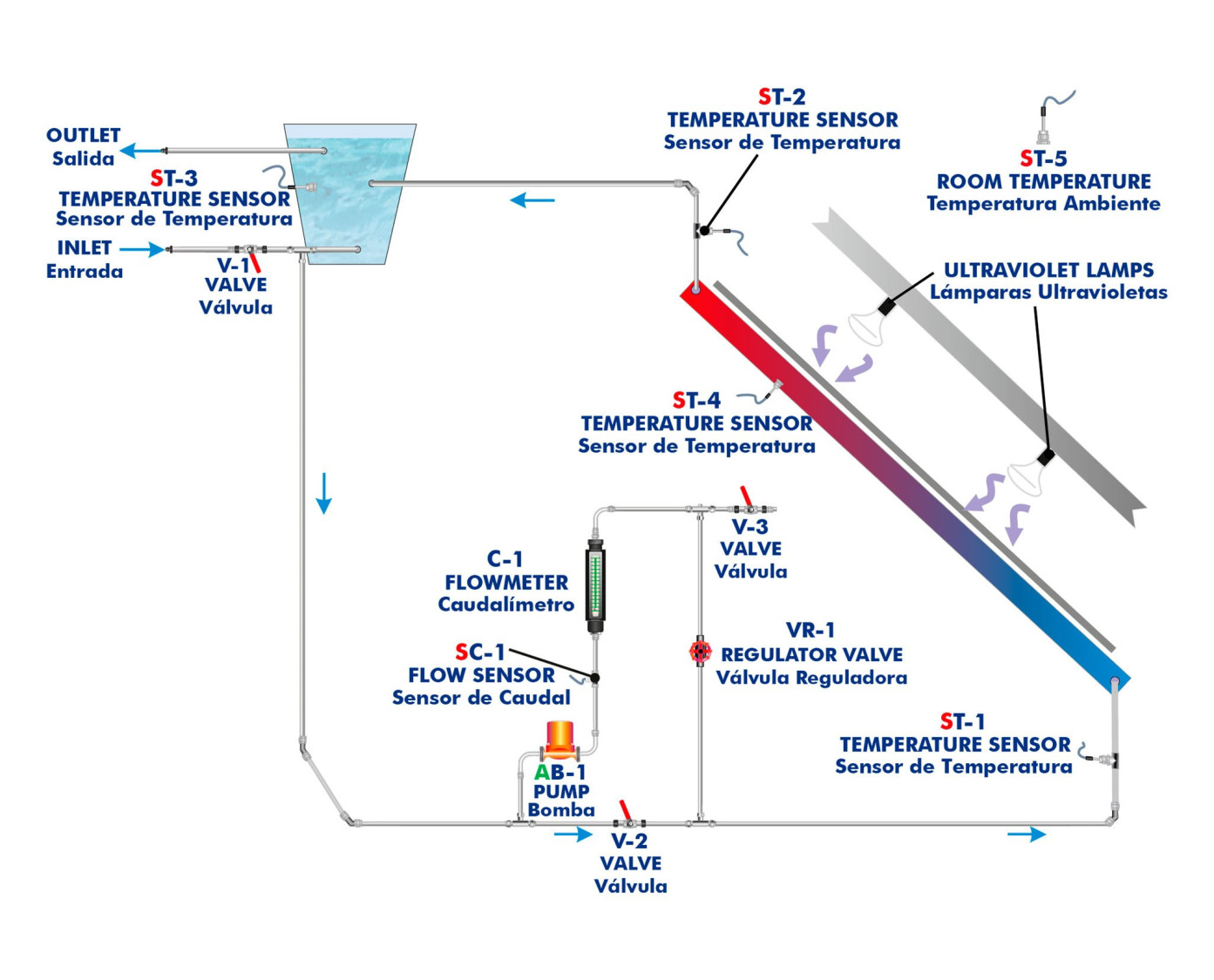

5 Sensores de temperatura permiten conocer la temperatura en diferentes puntos del equipo.

Un caudalímetro y un sensor de caudal permiten conocer el caudal de agua que esta circulando por la bomba y por el colector.

El equipo dispone de las tuberías y conexiones necesarias para un funcionamiento óptimo.

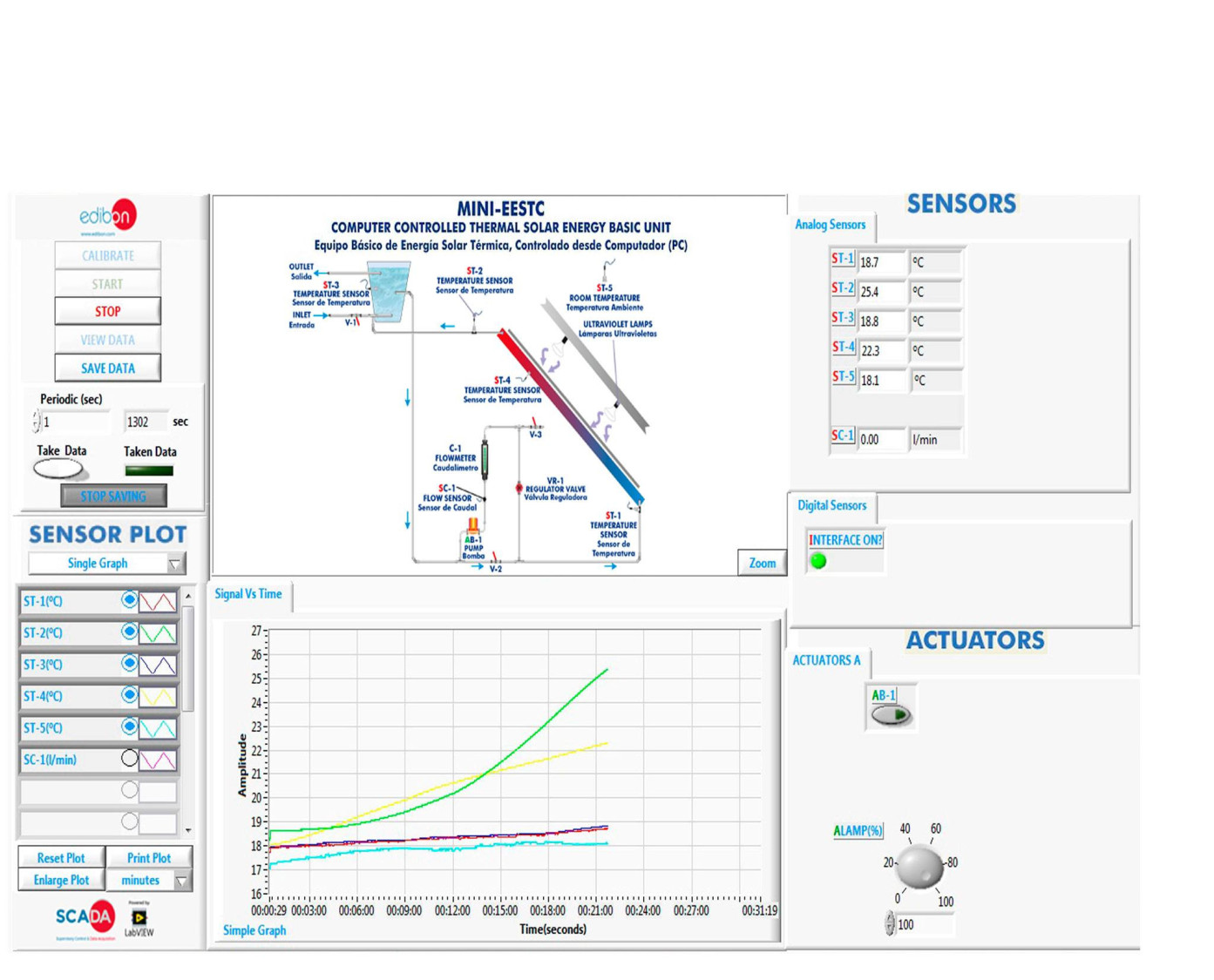

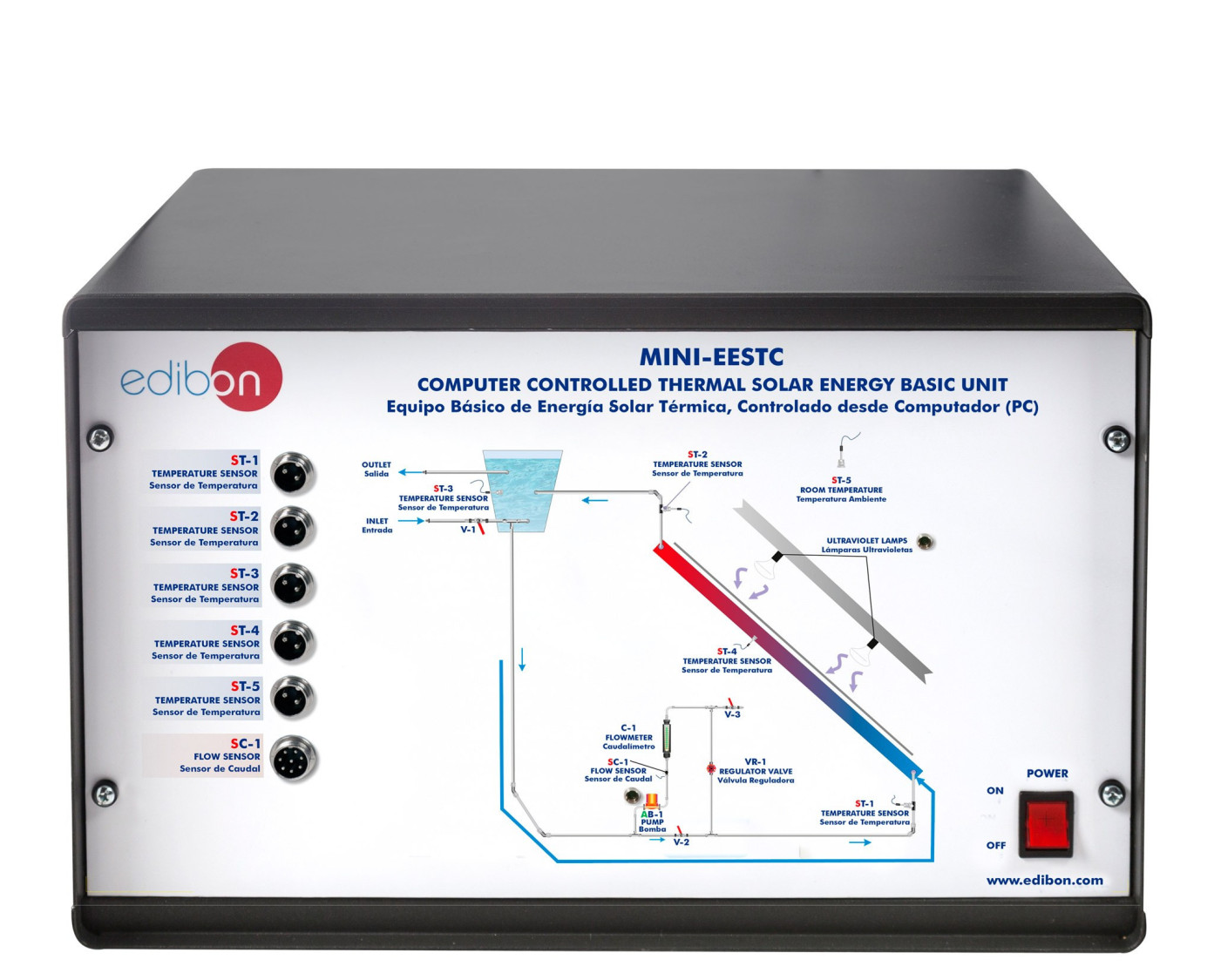

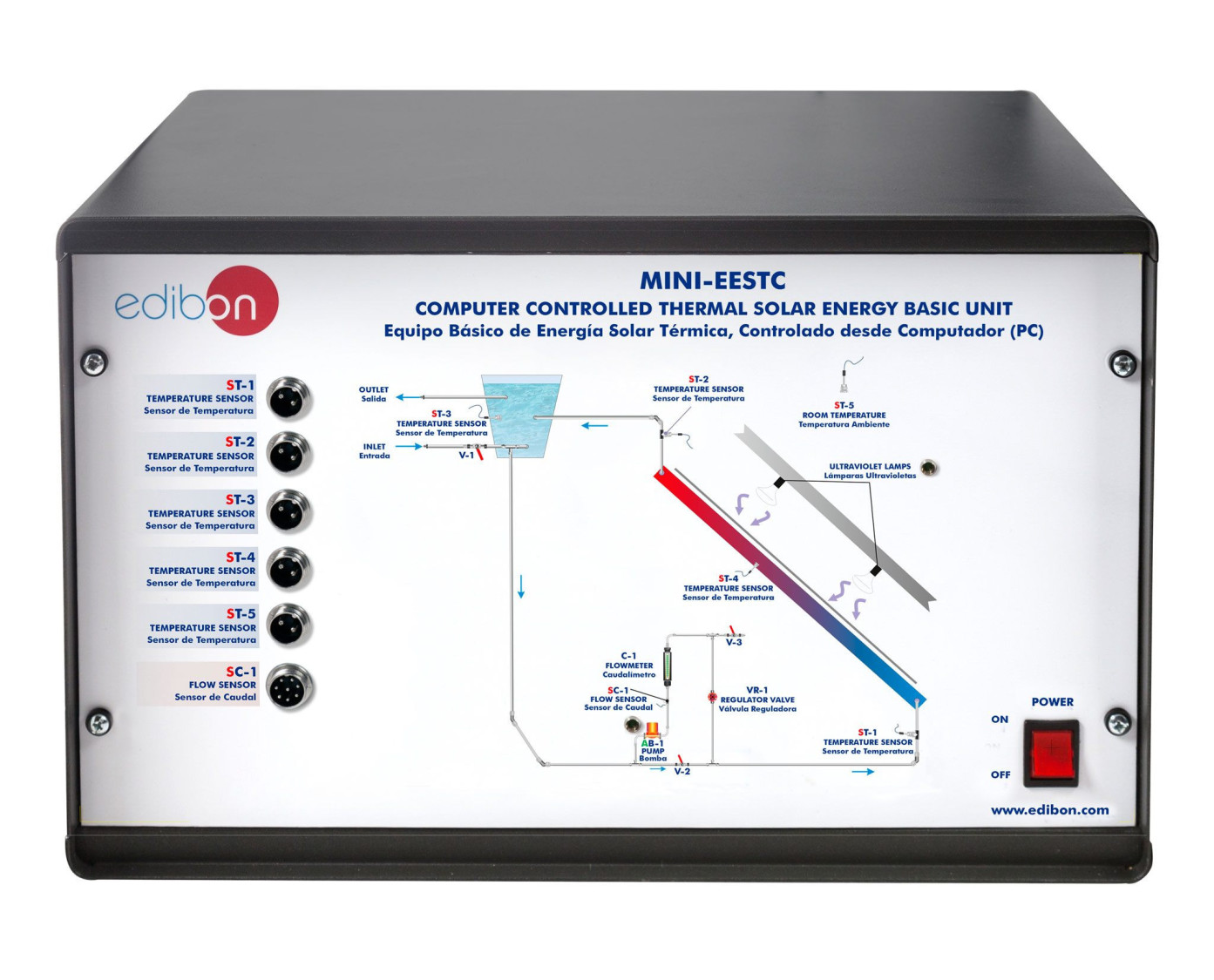

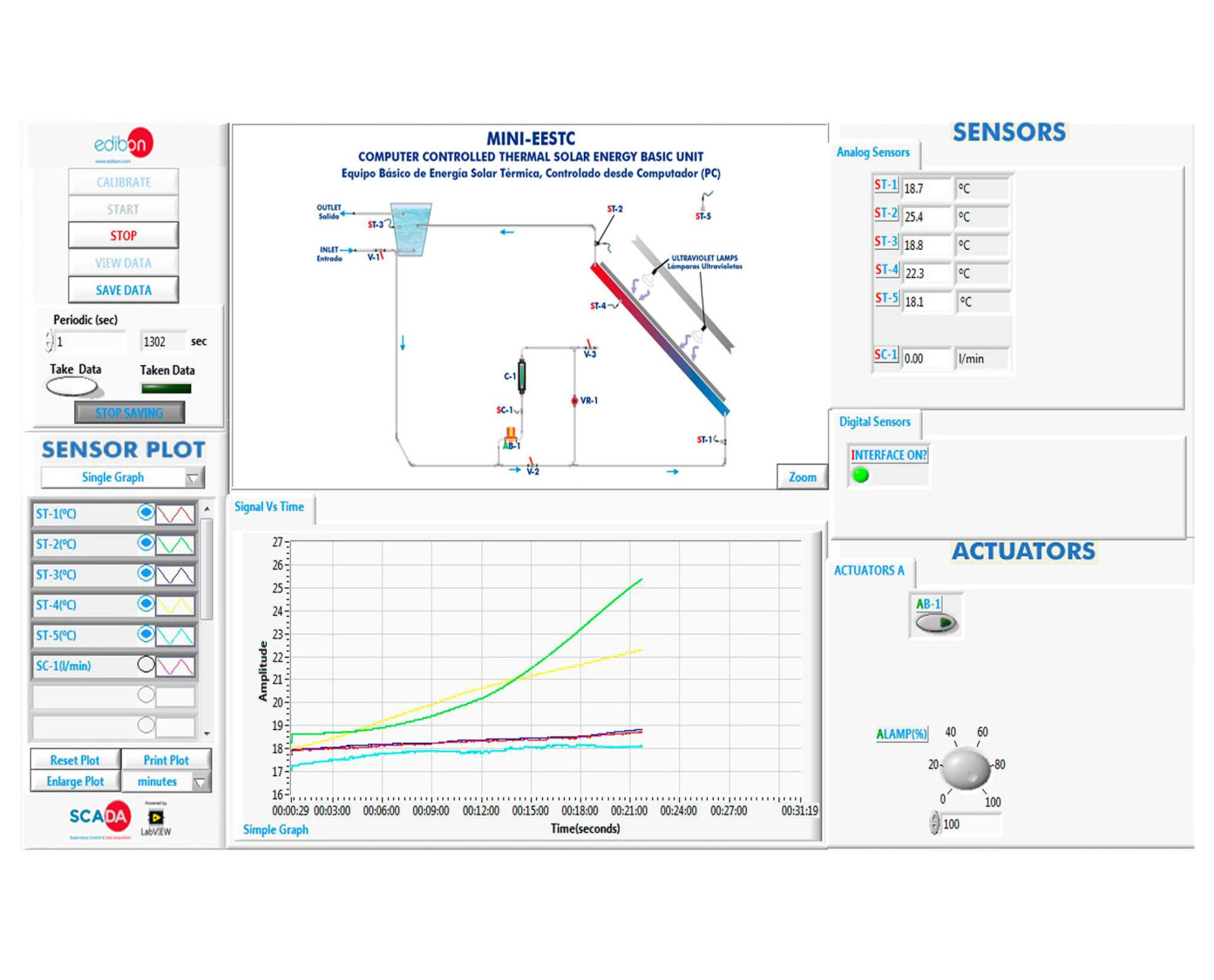

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, de Adquisición de Datos y de Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del funcionamiento del termosifón.
  2. Estudio del perfil de iluminación de las lámparas.
  3. Estudio del rendimiento del panel solar.
  4. Estudio de la influencia del ángulo de inclinación del panel de lámparas sobre el rendimiento del equipo.
  5. Estudio de la relación entre el flujo y la temperatura.
  6. Estudio del balance energético del colector solar.
  7. Determinación experimental de la eficiencia.
  8. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Calibración de los sensores.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo MINI-EESTC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo MINI-EESTC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
