Descripción General

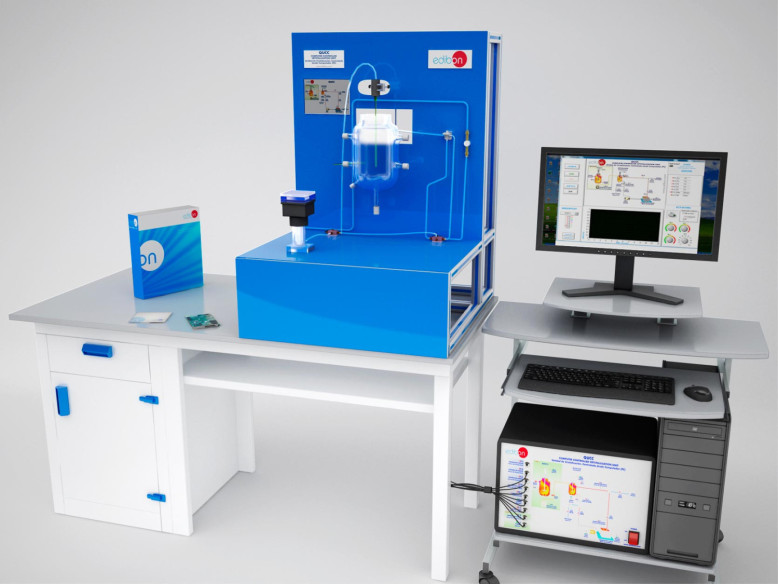

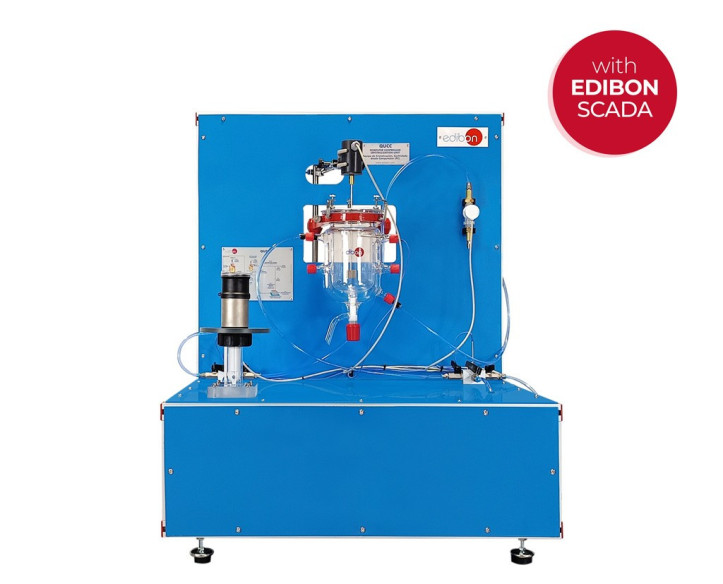

El Equipo de Cristalización, Controlado desde Computador (PC), "QUCC", es un equipo para lademostración del proceso de cristalización por enfriamiento. EDIBON ha desarrollado este equipo pararealizar el estudio de la reacción de cristalización de aquellos componentes cuya solubilidad varíe con latemperatura.

Este equipo está pensado para realizar cristalización por cargas, es decir, llenamos una vez el cristalizadorcon el soluto y el disolvente hasta que alcanzamos la solución sobresaturada a partir de la que comenzamosla obtención de cristales.

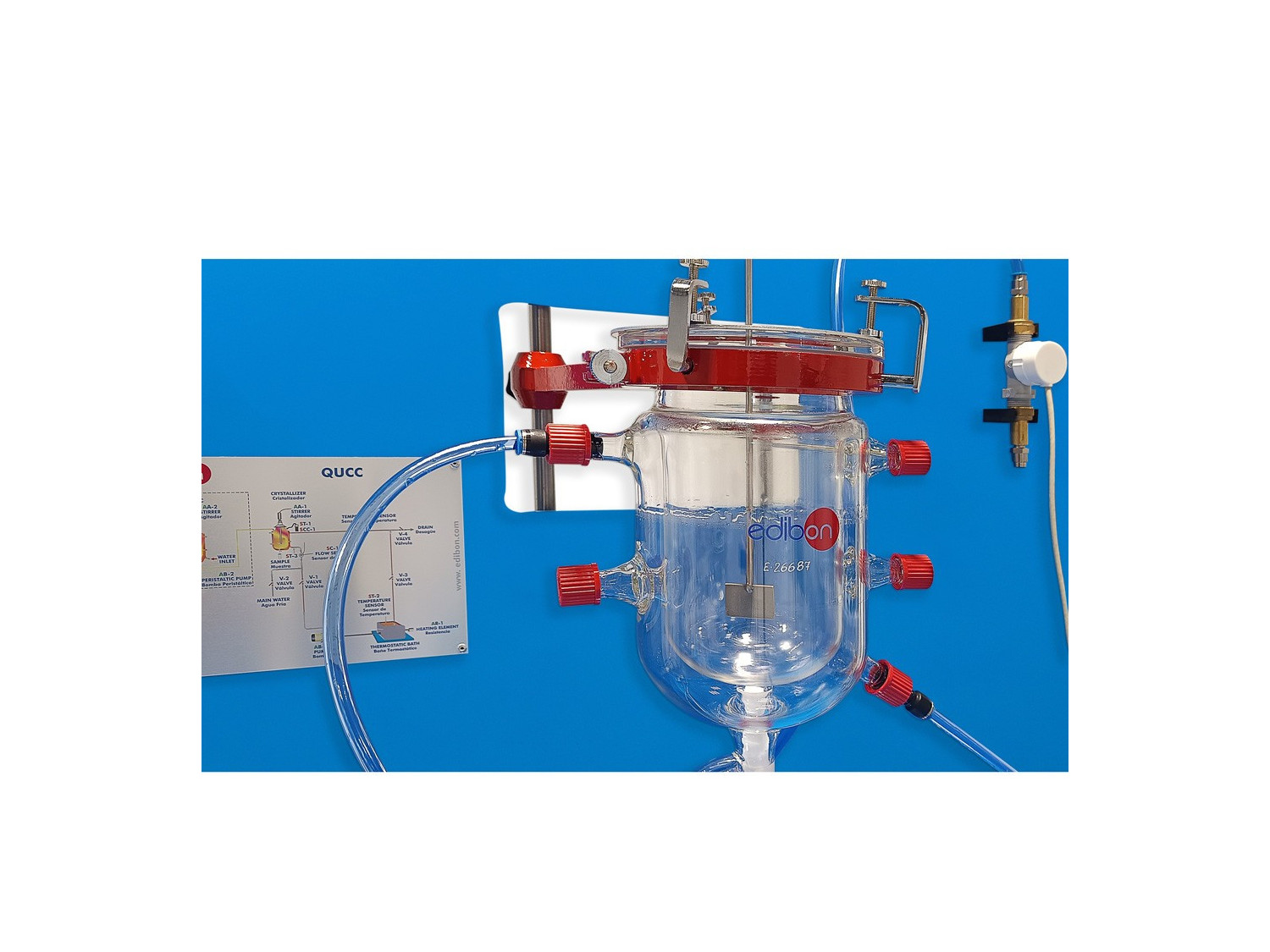

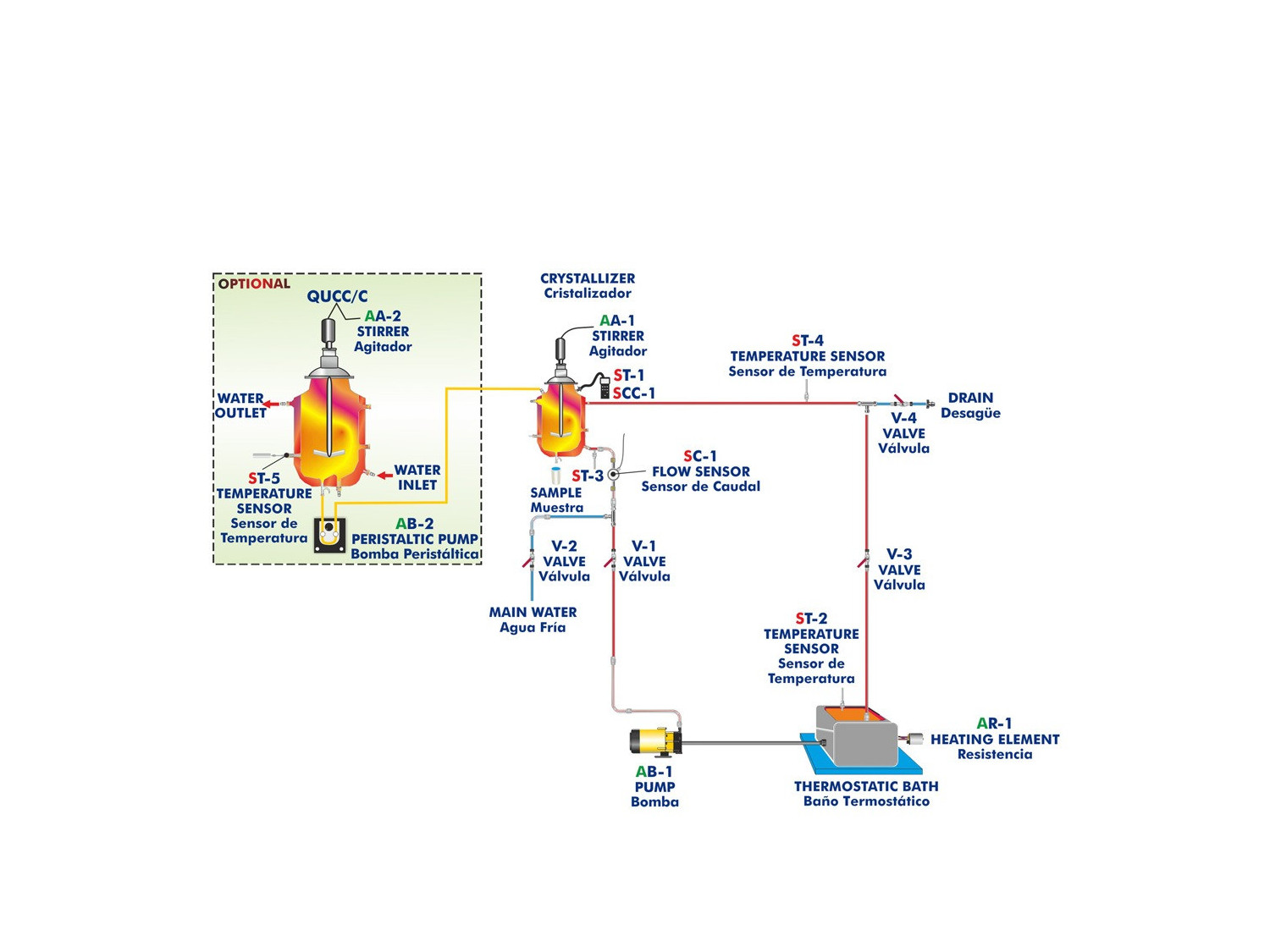

El equipo "QUCC" se compone de un cristalizador que básicamente es un reactor químico encamisado. Porla parte exterior del cristalizador circula un baño mediante el que realizamos el control de la temperaturade la reacción. La disolución es removida con un agitador instalado en la parte superior del cristalizador.

Además, en la parte superior del cristalizador está instalado un termopar para conocer en todo momentola temperatura de la solución interior.

El equipo también dispone de un sensor de conductividad para conocer cada vez que se requiera laconductividad de la solución.

Para la obtención de la solución sobresaturada necesitaremos calentar la disolución para que a altastemperaturas admita mayores concentraciones de soluto. Para el suministro de agua al encamisado delcristalizador tenemos instalado un baño termostático cuyo control se realiza a través del software medianteun PID.

Una vez que tenemos una disolución sobresaturada a una temperatura elevada pasamos a la etapa de cristalización. Para ello esnecesario introducir agua fría o a temperatura ambiente. El equipo incluye una válvula de regulación de presión que se mantiene a lamínima presión.

Una muestra del producto obtenido puede ser analizada con el set de filtros suministrado permitiendo obtener el tamaño de los cristalesproducidos.

Con el elemento adicional recomendado Equipo de Alimentación Continua, Controlado desde Computador (PC), "QUCC/C", se convierteeste equipo en un cristalizador continuo.

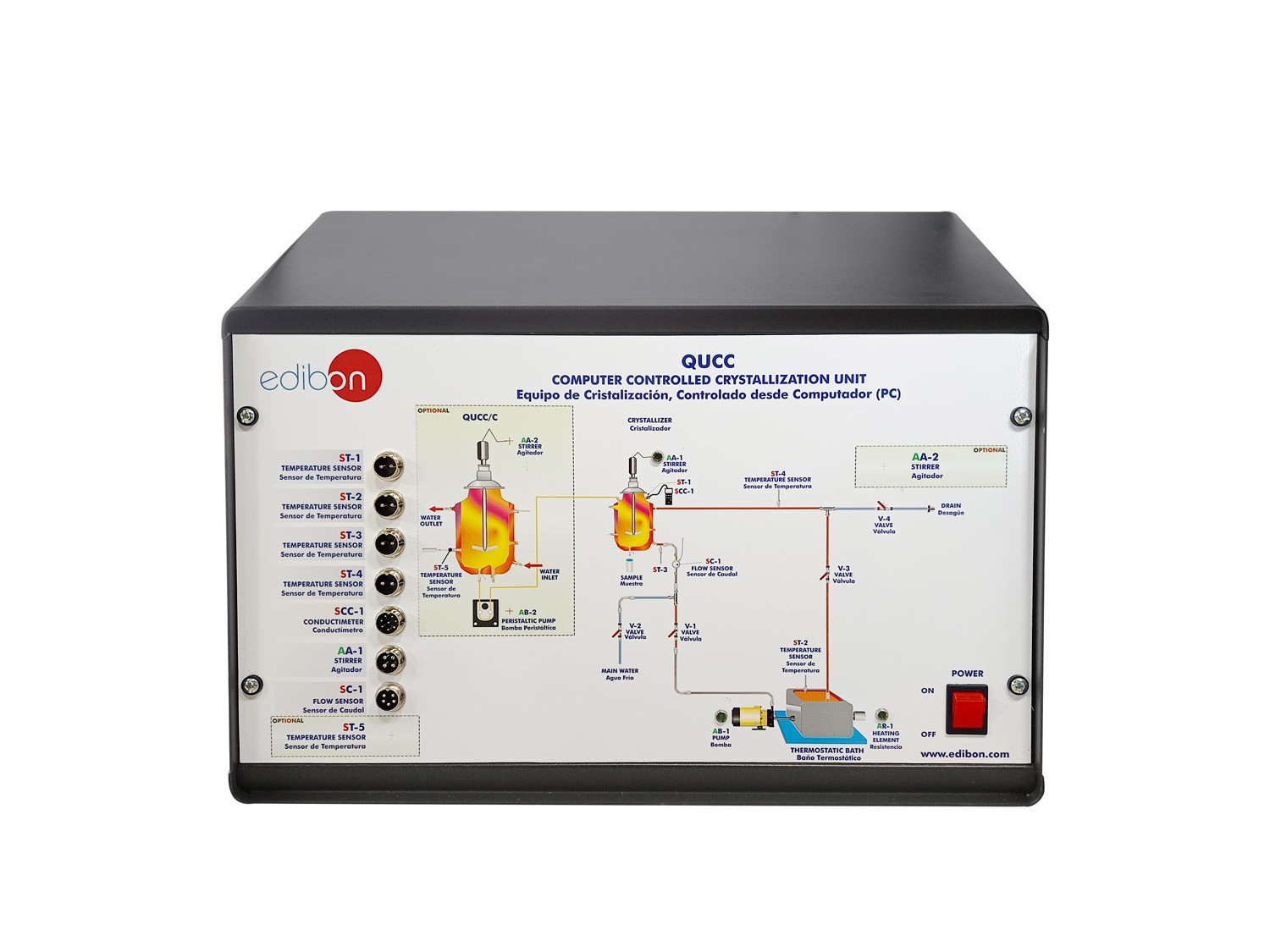

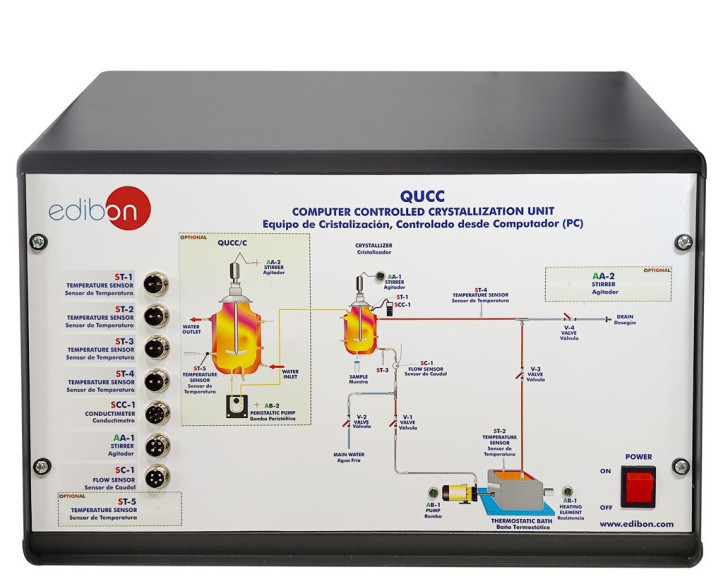

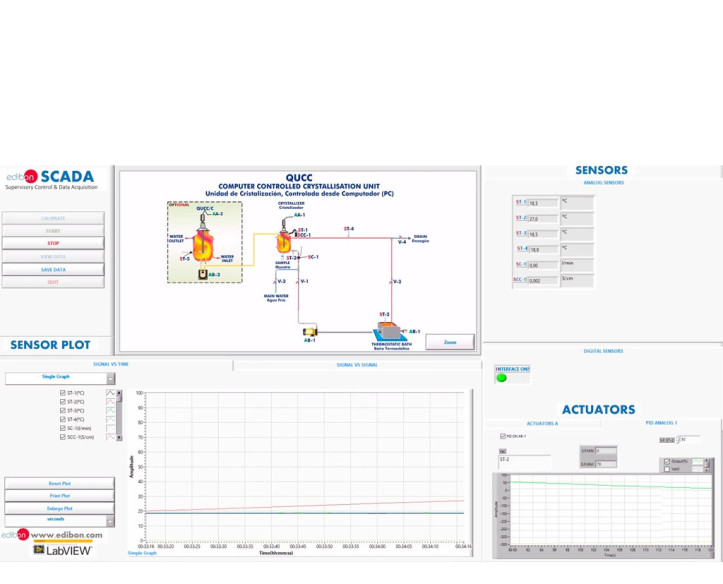

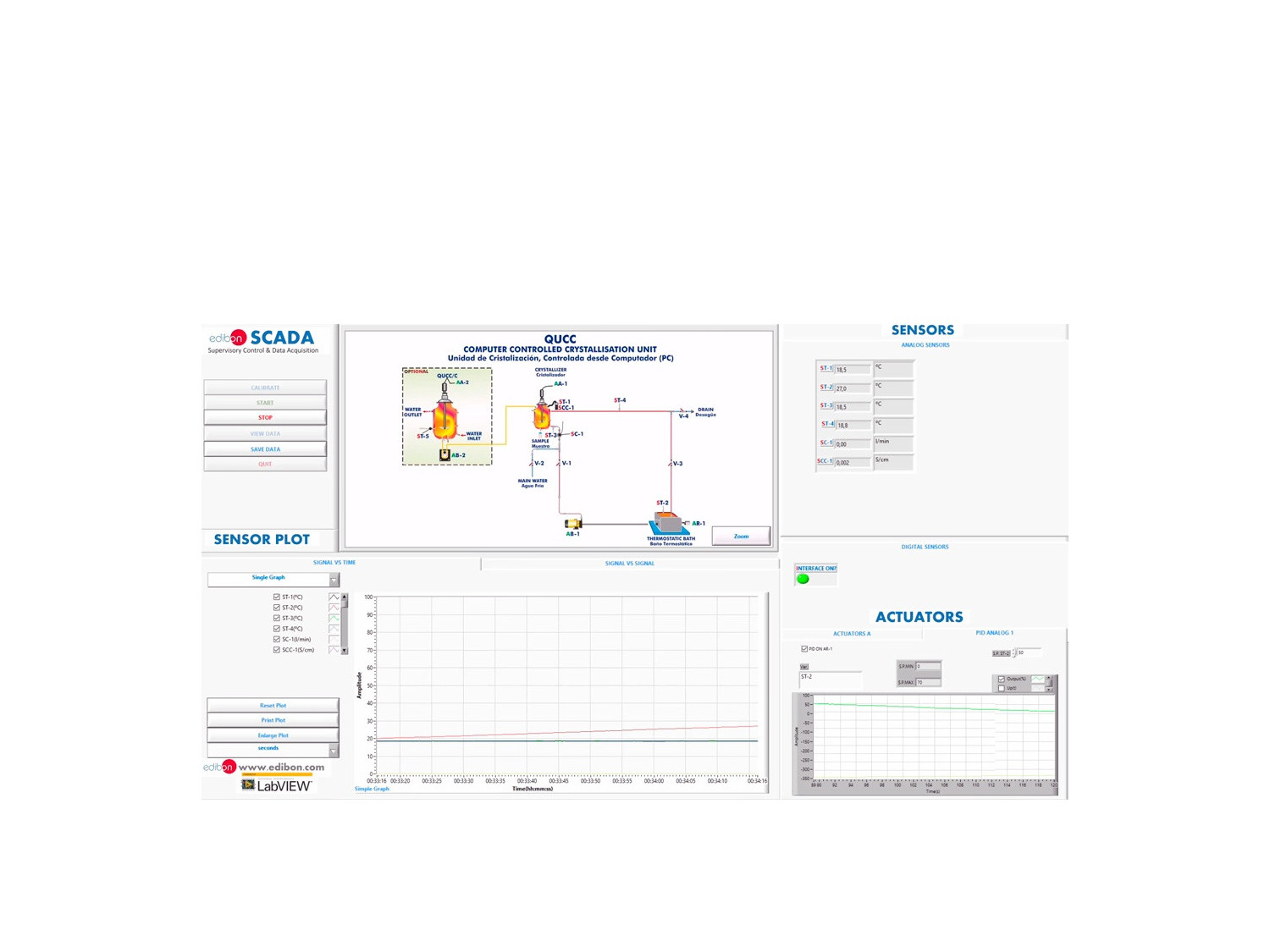

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Comprender los principios de la cristalización de soluciones porenfriamiento.
  2. Estudio de la distribución del tamaño de los cristales.
  3. Operación por lotes.
  4. Obtención de cristales por el método de enfriamiento.
  5. Demostrar los efectos de variar los siguientes parámetros delproceso de cristalización:
  • Concentración de soluto.
  • Nivel de agitación.
  • Temperatura del enfriamiento.
  • Caudal de alimentación de soluto (se requiere el elemento"QUCC/C").
  1. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas adicionales:

  1. Balances de masa y energía.
  2. Evaluación de cristalización de eficiencia y cristalización decinética.
  3. Operación en continuo (se requiere el elemento "QUCC/C").

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente losresultados.
  2. Visualizar todos los resultados en la clase, en tiempo real, pormedio de un proyector o una pizarra electrónica.
  3. Control Abierto, Multicontrol y Control en Tiempo Real.Este equipo permite intrínsecamente y/o extrínsecamentecambiar en tiempo real el span, la ganancia, los parámetrosproporcional, integral y derivativo, etc.
  4. El Sistema de Control desde Computador con SCADA y ControlPID permiten una simulación industrial real.
  5. Este equipo es totalmente seguro ya que dispone de dispositivosde seguridad mecánicos, eléctricos/electrónicos y de software.
  6. Este equipo puede usarse para realizar investigación aplicada.
  7. Este equipo puede usarse para impartir cursos de formación aIndustrias, incluso a otras Instituciones de Educación Técnica.
  8. Control del proceso del equipo QUCC a través de la interfacede control, sin el computador.
  9. Visualización de todos los valores de los sensores usados en elproceso del equipo QUCC.
  10. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  11. El usuario puede realizar otros ejercicios diseñados por él mismo.

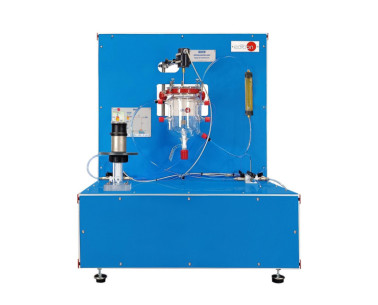

EQUIPOS SIMILARES DISPONIBLES
