QUCC/A Equipo de Cristalización Avanzado Controlado desde Computador (PC)

COMPUTER CONTROLLED ADVANCED CRYSTALLIZATION UNIT - QUCC/A

SISTEMAS INNOVADORES

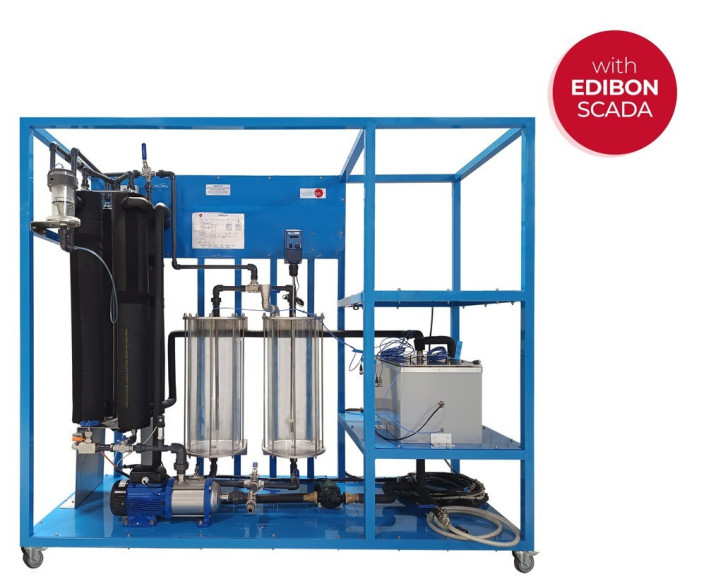

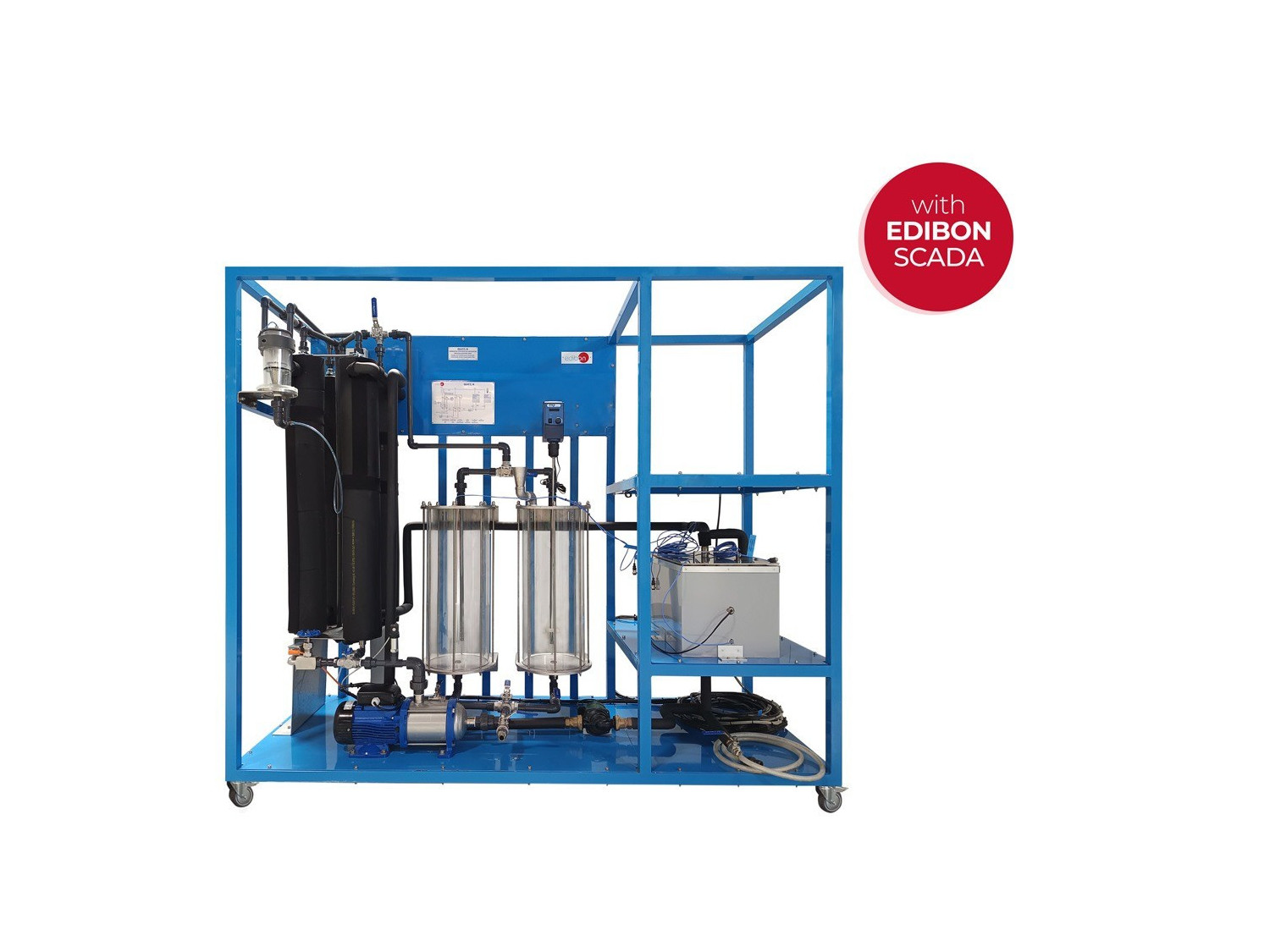

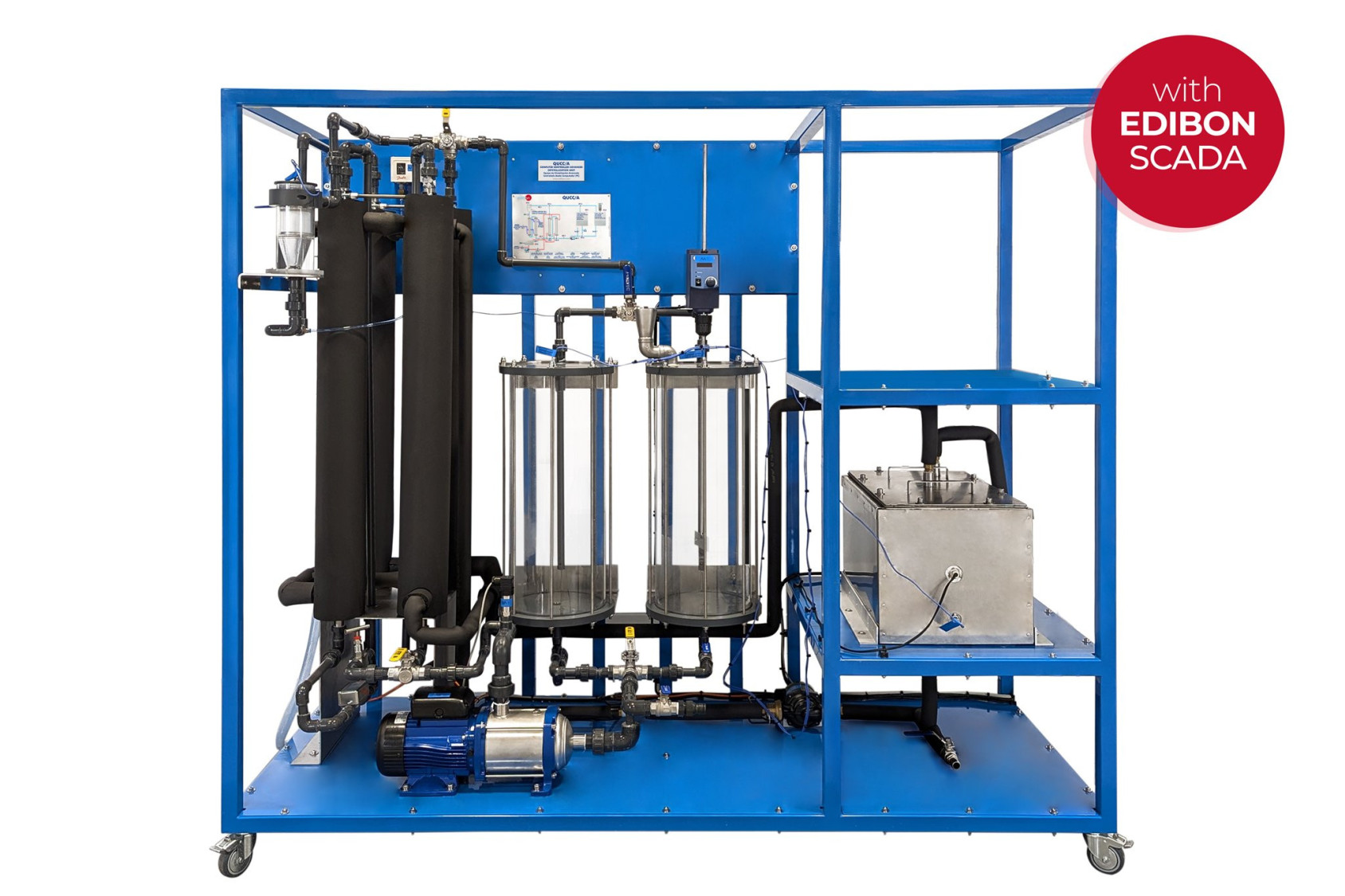

El Equipo de Cristalización Avanzado Controlado desde Computador (PC) "QUCC/A", desarrollado por EDIBON es un equipo de cristalización que mediante el método del enfriamiento permite la visualización y el estudio de la operación industrial de trasferencia de masa en la que se produce la formación de un sólido a partir de una fase homogénea (soluto en disolución). Es adecuado para realizar ensayos de cristalización de aquellos componentes cuya solubilidad varía por la temperatura.

Ver descripción general

Descripción General

El Equipo de Cristalización Avanzado Controlado desde Computador (PC) "QUCC/A", desarrollado por EDIBON es un equipo de cristalización que mediante el método del enfriamiento permite la visualización y el estudio de la operación industrial de trasferencia de masa en la que se produce la formación de un sólido a partir de una fase homogénea (soluto en disolución). Es adecuado para realizar ensayos de cristalización de aquellos componentes cuya solubilidad varía por la temperatura.

El proceso se divide en dos etapas, una primera que consiste en saturar la disolución del compuesto a purificar y una segunda etapa de enfriamiento para obtener los cristales.

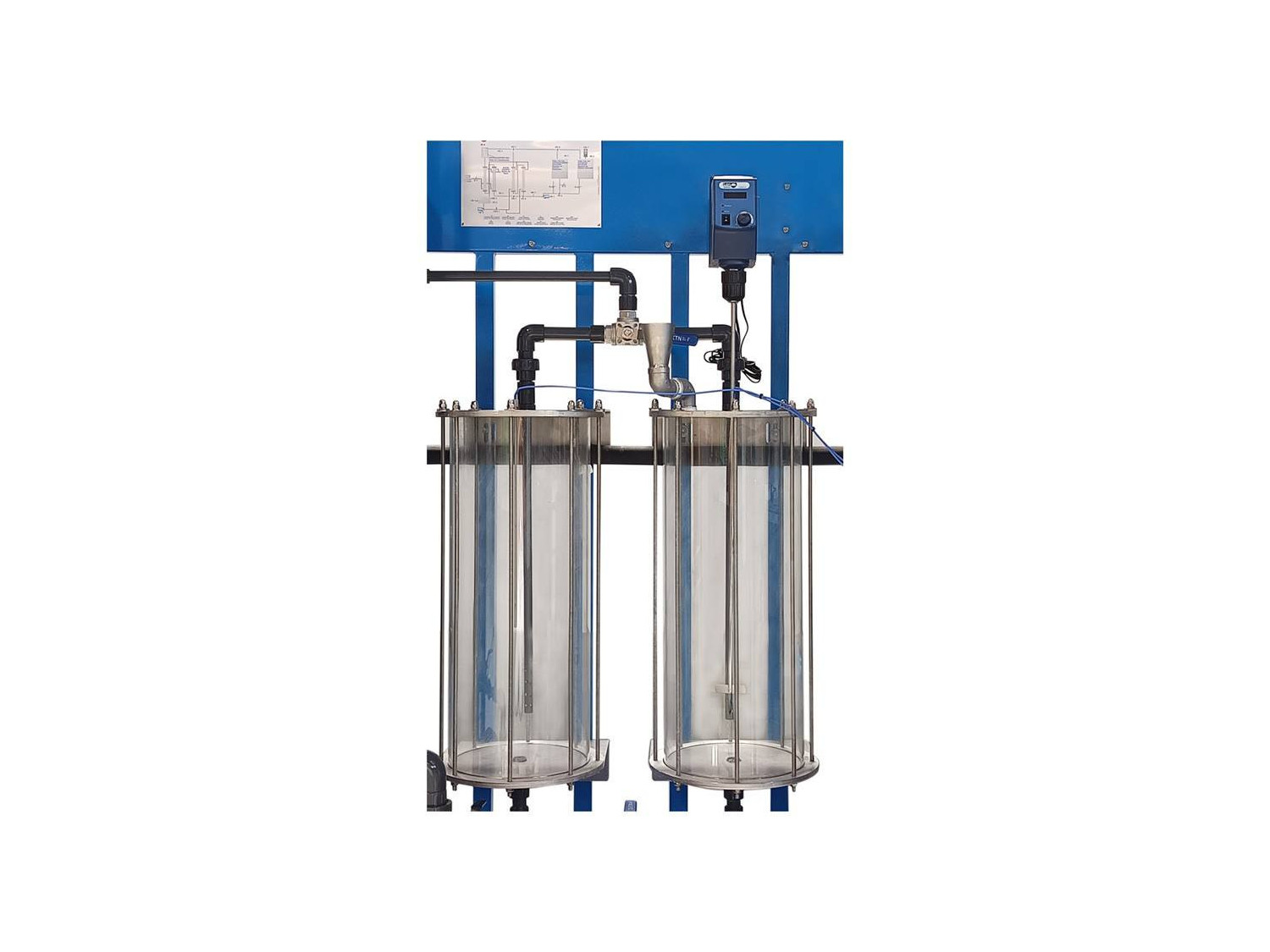

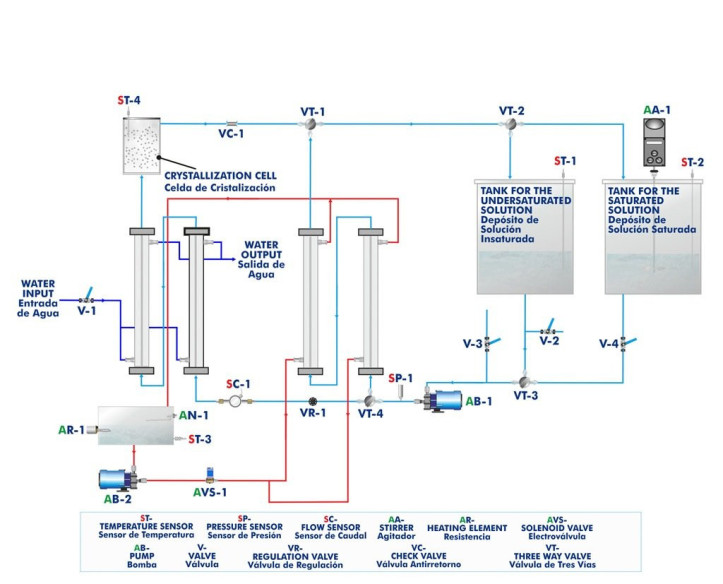

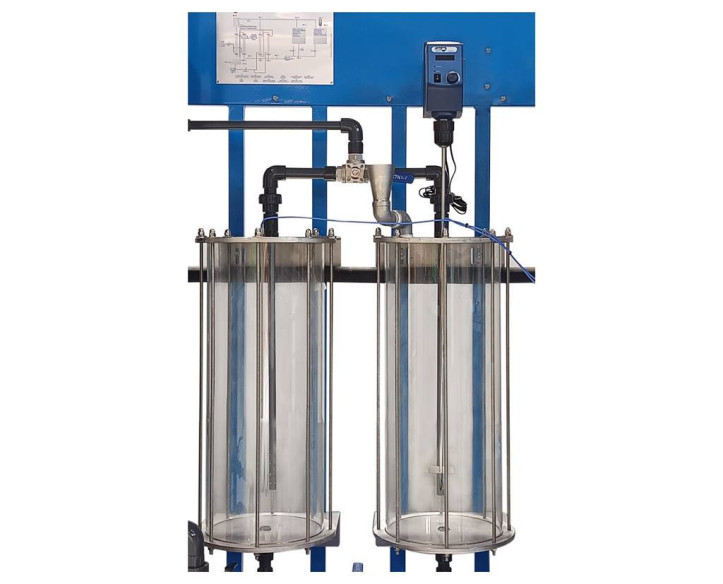

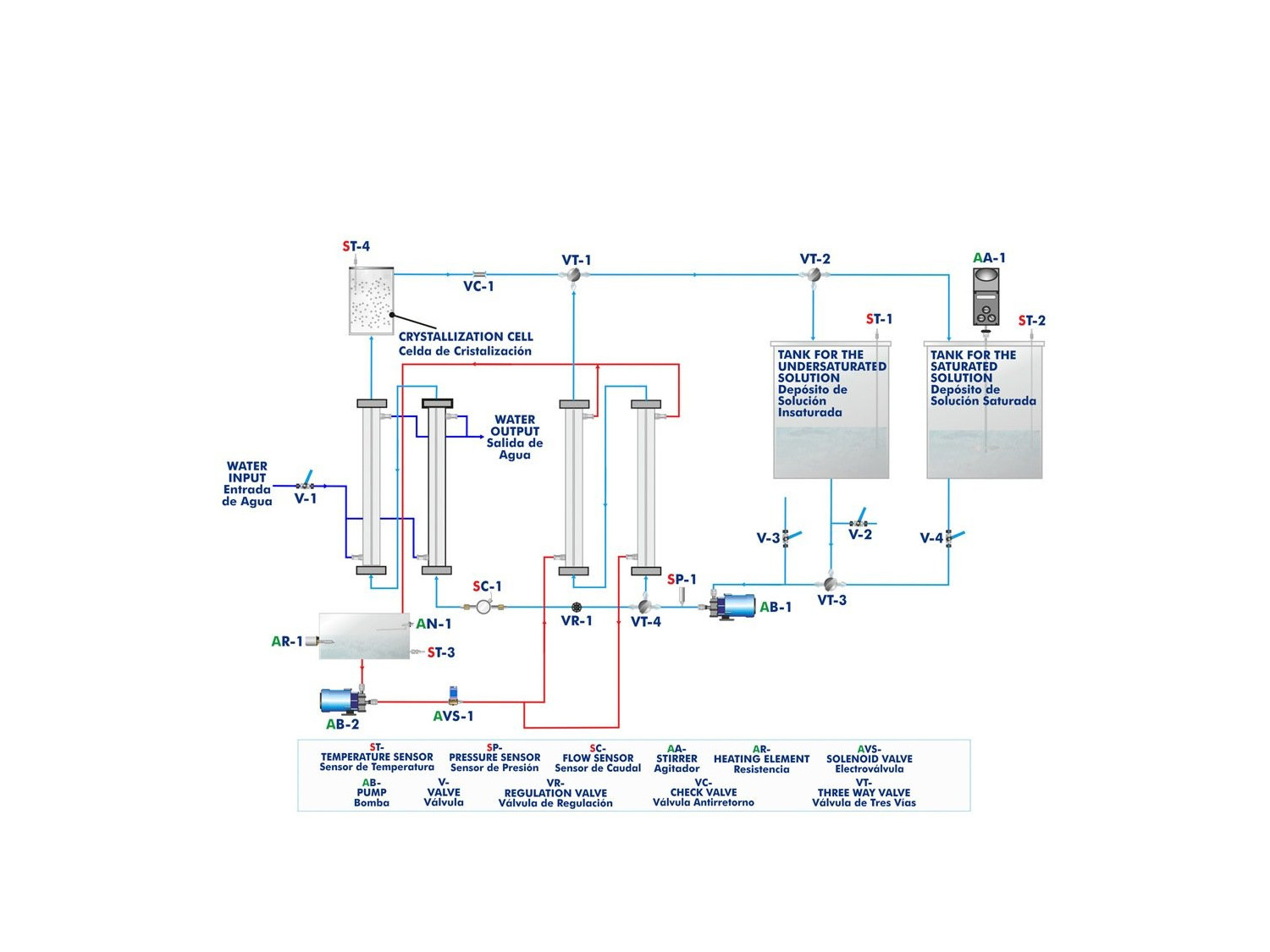

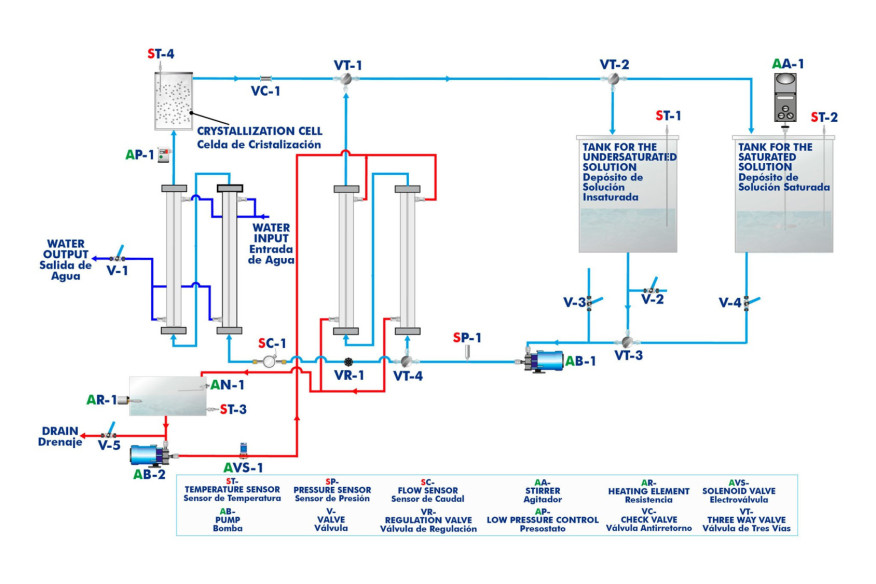

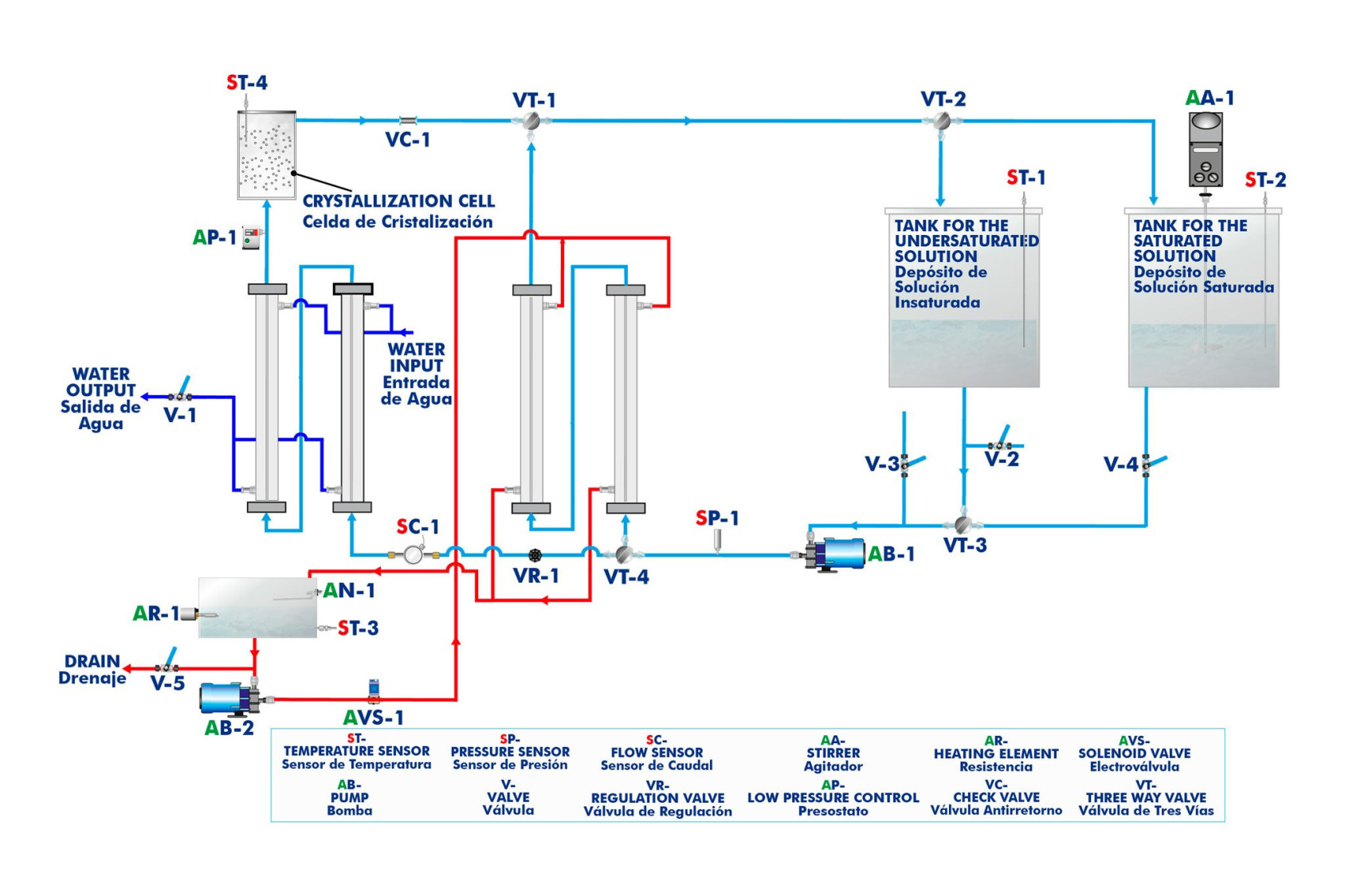

El proceso se divide en dos circuitos con dos depósitos, uno para la solución saturada cuyo depósito incorpora sensor de temperatura y agitador controlado desde computador (PC), y otro circuito para la disolución insuficientemente saturada cuyo depósito dispone de sensor de temperatura.

Cuando la disolución está insuficientemente saturada, una bomba la impulsa a un intercambiador de calor (formado por dos intercambiadores de tubos concéntricos) para aumentar su temperatura y de esta forma conseguir tanto la saturación de la disolución como evitar una cristalización prematura. La disolución circula por el tubo central, mientras por la camisa circula agua calentada en un depósito con una resistencia eléctrica controlada desde computador (PC) e impulsada por una bomba. La temperatura de este agua de calentamiento se puede controlar.

Una vez la disolución está saturada pasa al depósito de agitación desde donde la misma bomba ,mediante un circuito de bypass, la impulsa a una célula de cristalización.

La solución entra en la célula de cristalización atravesando un intercambiador de calor (formado por dos intercambiadores de tubos concéntricos) para enfriar la solución y que pase a un estado sobresaturado. Se utiliza agua de red o el elemento recomendado: Equipo de Recirculación de Agua de Enfriamiento, "TERA", para el agua de enfriamiento del intercambiador.

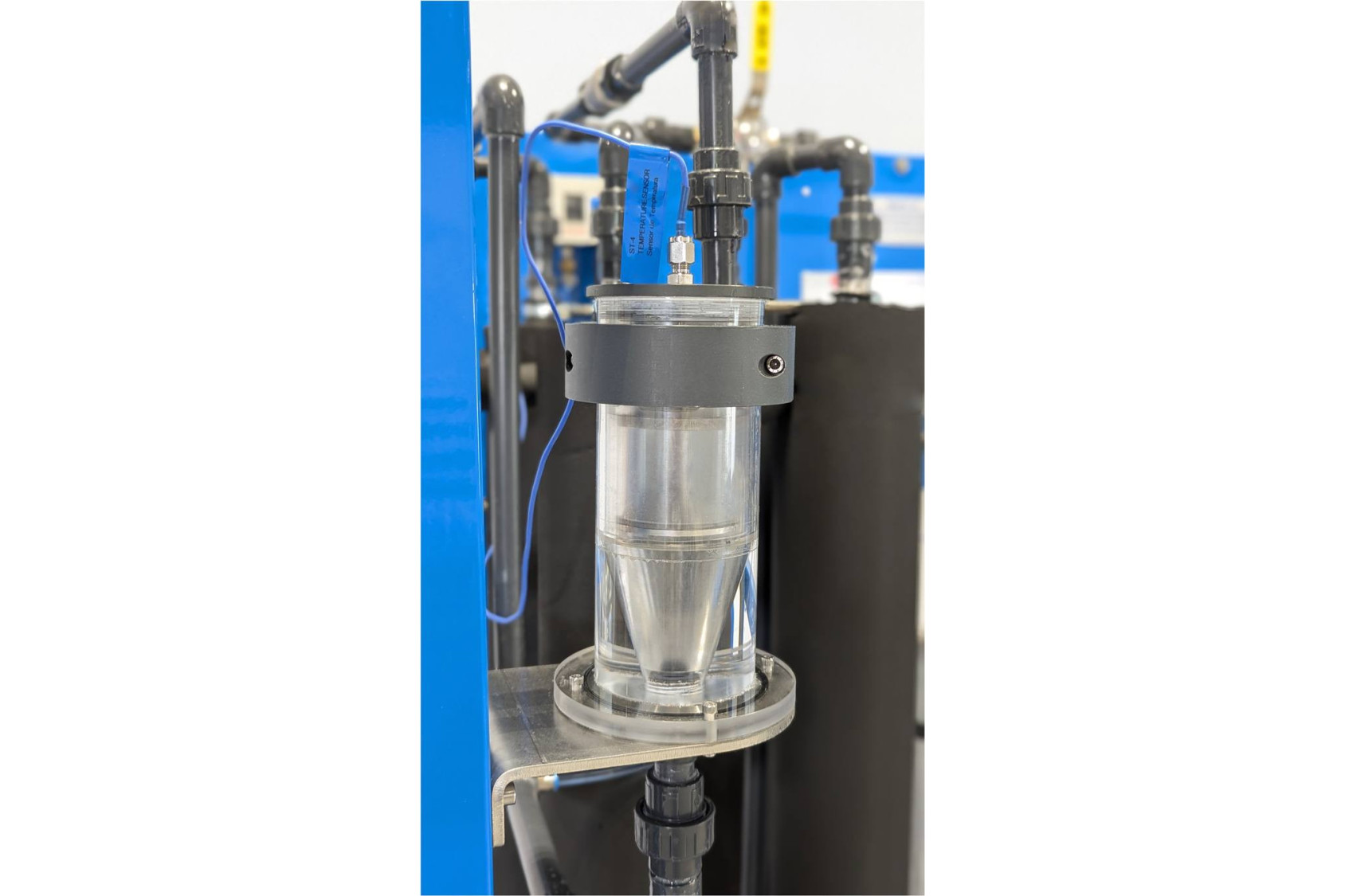

La célula de cristalización consiste en un tubo provisto de medios filtrantes porosos en la entrada y la salida. La célula se puede abrir para introducir cristales que servirán de gérmenes de cristalización.

Las condiciones de flujo hacen que en la célula se forme un lecho fluidizado permitiendo su estudio.

La célula es transparente lo que permite la visualización del fenómeno de cristalización. Pesando los cristales antes y después del ensayo y midiendo el tiempo se puede determinar la velocidad de crecimiento de los cristales.

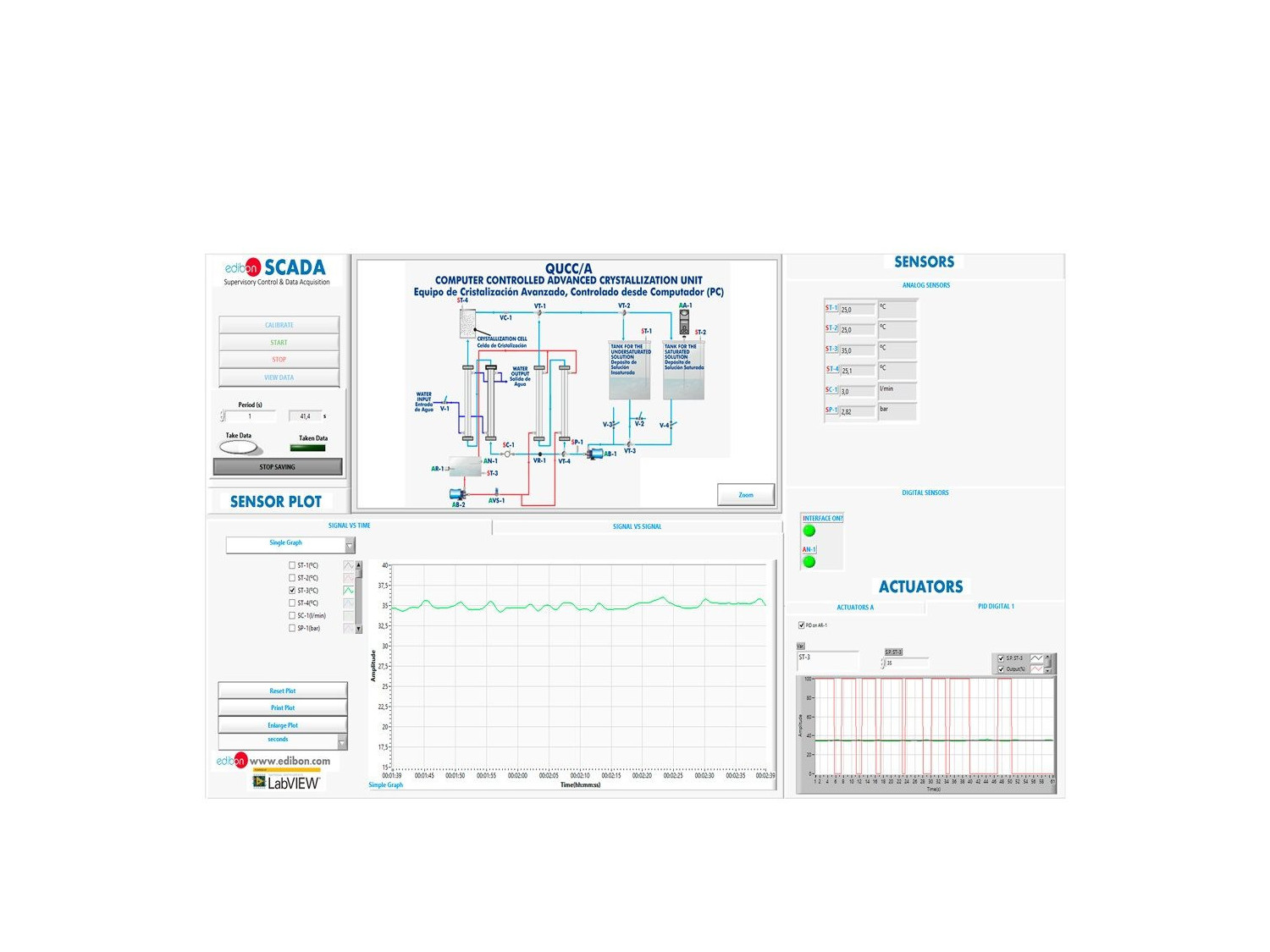

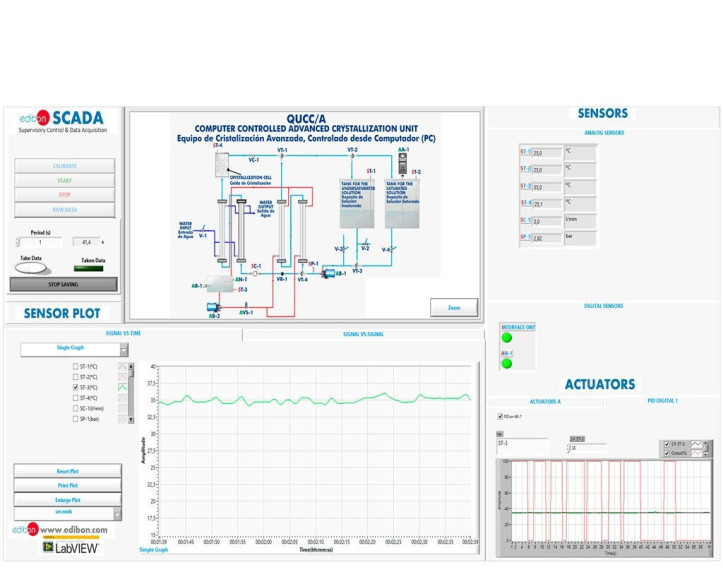

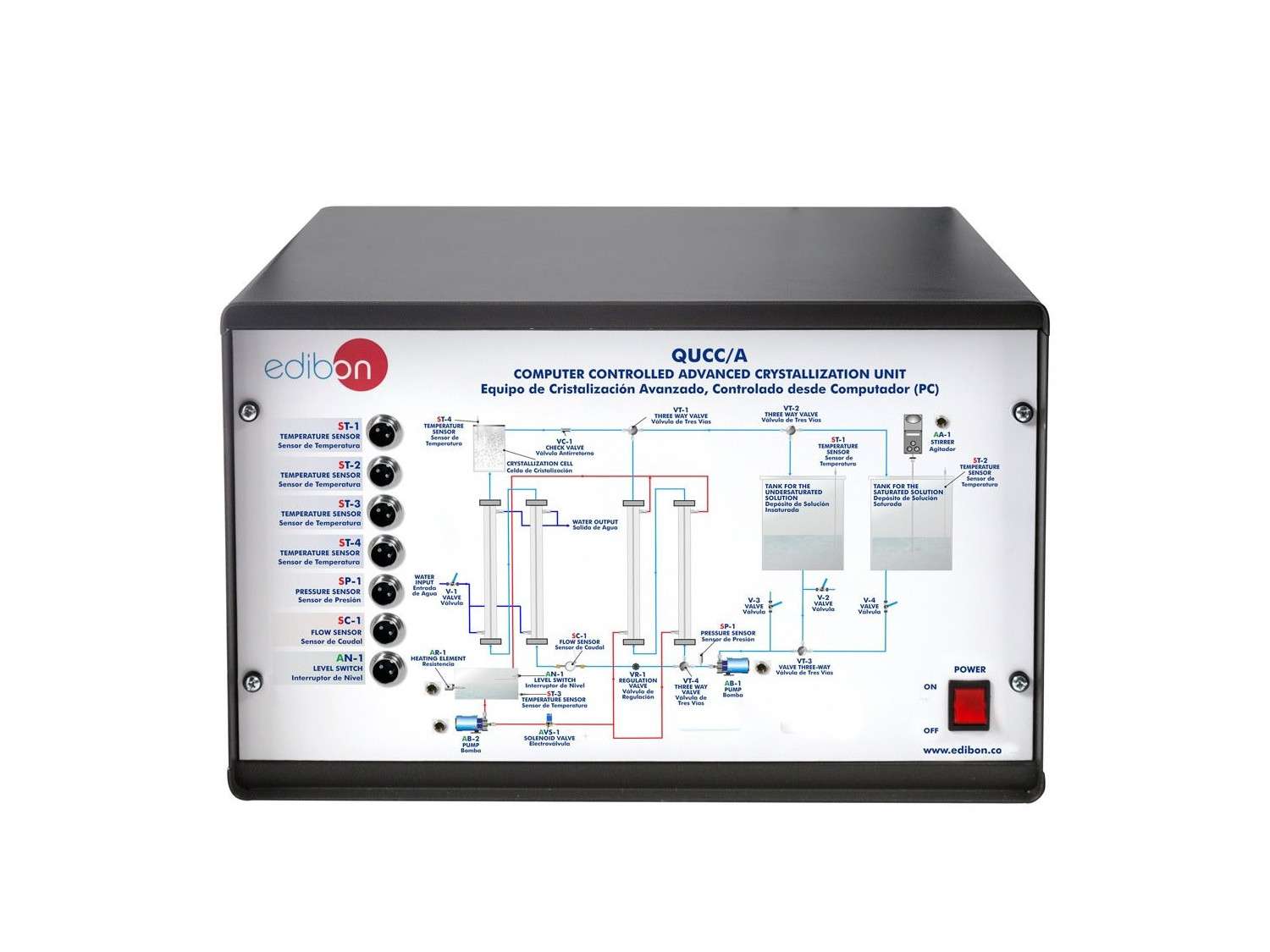

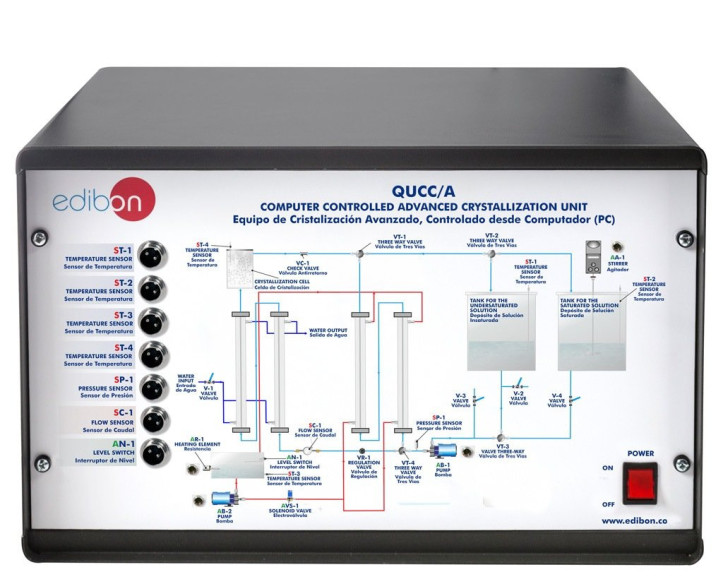

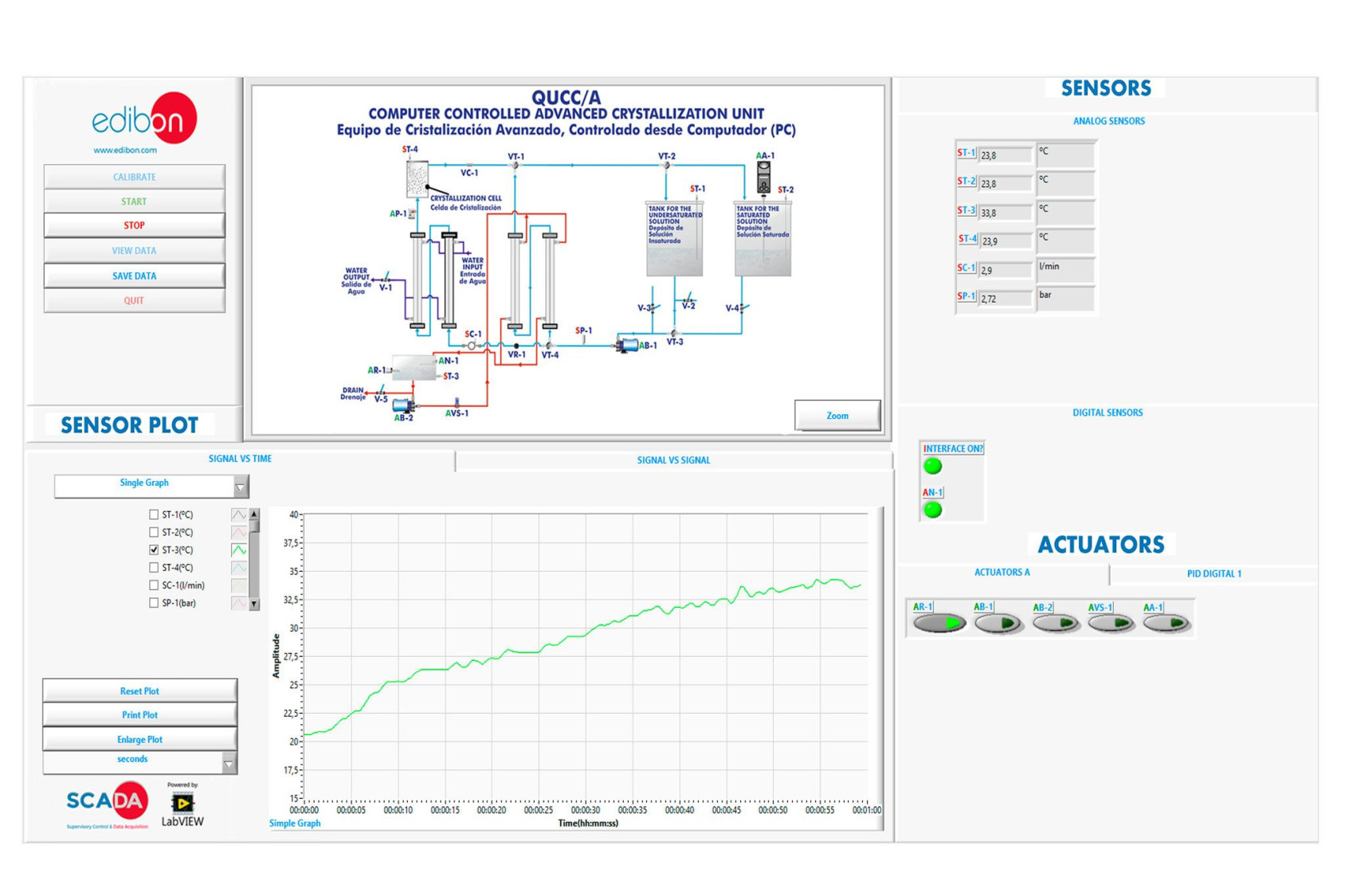

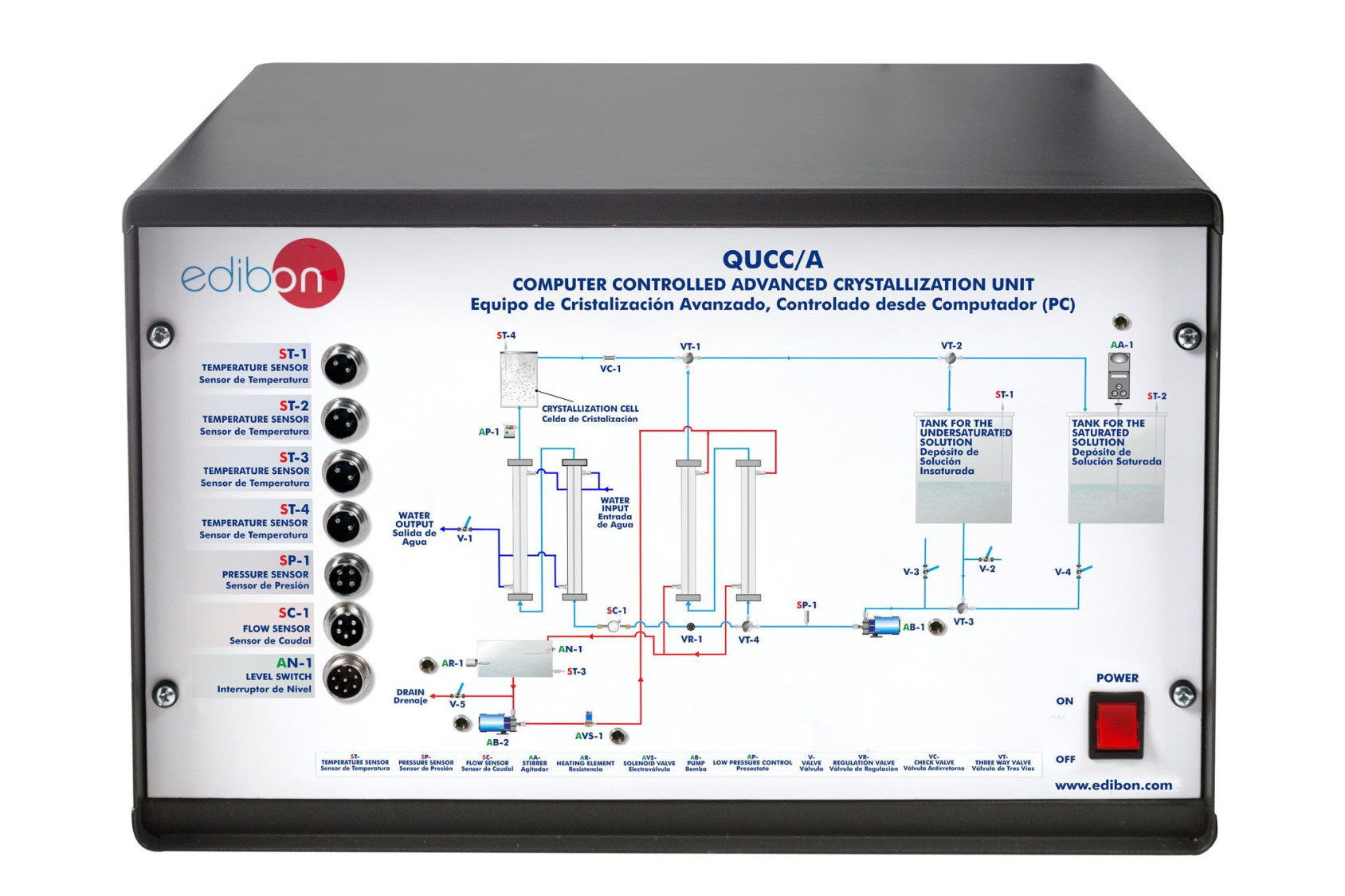

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Comprender los principios de la cristalización de soluciones por enfriamiento.
  2. Estudio de la cristalización de soluciones en lecho fluidizado.
  3. Estudio de la distribución del tamaño de los cristales.
  4. Estudio de los factores que influyen en el crecimiento de los cristales:
  • Temperatura de enfriamiento.
  • Nivel de agitación.
  • Duración de la cristalización.
  • Sobresaturación de la disolución.
  1. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados.Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo QUCC/A a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo QUCC/A.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
