QUCB Equipo de Cristalización

CRYSTALLIZATION UNIT - QUCB

SISTEMAS INNOVADORES

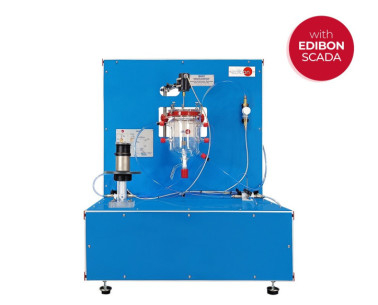

El Equipo de Cristalización, "QUCB", es un equipo para la demostración del proceso de cristalización por enfriamiento.

Ver descripción general

Descripción General

El Equipo de Cristalización, "QUCB", es un equipo para la demostración del proceso de cristalización por enfriamiento. EDIBON hadesarrollado este equipo para realizar el estudio de la reacción de cristalización de aquellos componentes cuya solubilidad varíe con latemperatura.

El equipo está pensado para realizar cristalización por cargas, es decir, llenamos una vez el cristalizador con el soluto y el disolvente hastaque alcanzamos la solución sobresaturada a partir de la que comenzamos la obtención de cristales.

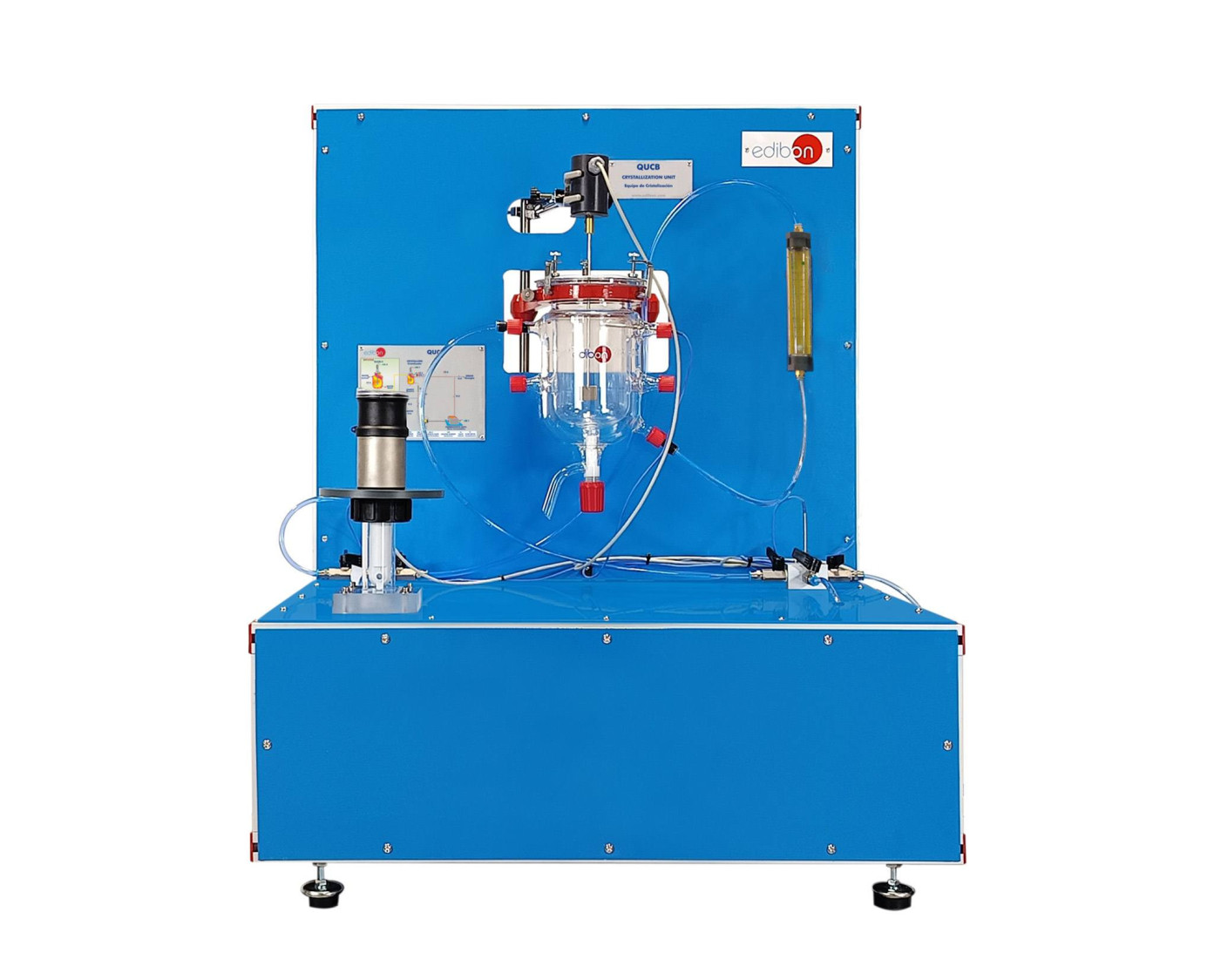

El equipo "QUCB" se compone de un cristalizador que básicamente es un reactor químico encamisado. Por la parte exterior delcristalizador circula un baño mediante el que realizamos el control de la temperatura de la reacción. La disolución es removida con unAgitador instalado en la parte superior del cristalizador. Además, en la parte superior del cristalizador está instalado un termopar paraconocer en todo momento la temperatura de la solución interior.

El equipo también dispone de un sensor de conductividad para conocer cada vez que se requiera la conductividad de la solución.

Para la obtención de la solución sobresaturada necesitaremos calentar la disolución para que a altas temperaturas admita mayoresconcentraciones de soluto. Para el suministro de agua al encamisado del cristalizador tenemos instalado un baño termostático cuyocontrol se realiza mediante potenciómetro.

Una vez que tenemos una disolución sobresaturada a una temperatura elevada pasamos a la etapa de cristalización. Para ello esnecesario introducir agua fría o a temperatura ambiente. El equipo incluye una válvula de regulación de presión que se mantiene a lamínima presión.

Una muestra del producto obtenido puede ser analizada con el set de filtros suministrado permitiendo obtener el tamaño de los cristalesproducidos.

Con el elemento adicional recomendado Equipo de Alimentación Continua, "QUCB/C, se convierte este equipo en un cristalizadorcontinuo.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Comprender los principios de la cristalización de soluciones por enfriamiento.
  2. Estudio de la distribución del tamaño de los cristales.
  3. Operación por lotes.
  4. Obtención de cristales por el método de enfriamiento.
  5. Demostrar los efectos de variar los siguientes parámetros del proceso de cristalización:
  • Concentración de soluto.
  • Nivel de agitación.
  • Temperatura del enfriamiento.
  • Caudal de alimentación de soluto (opcional si se adquiere Caudal de alimentación de soluto la unidad "QUCB/C").
  1. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Balances de masa y energía.
  2. Evaluación de cristalización de eficiencia y cristalización de cinética.
  3. Operación en continuo (se requiere el elemento "QUCB/C").
