Descripción General

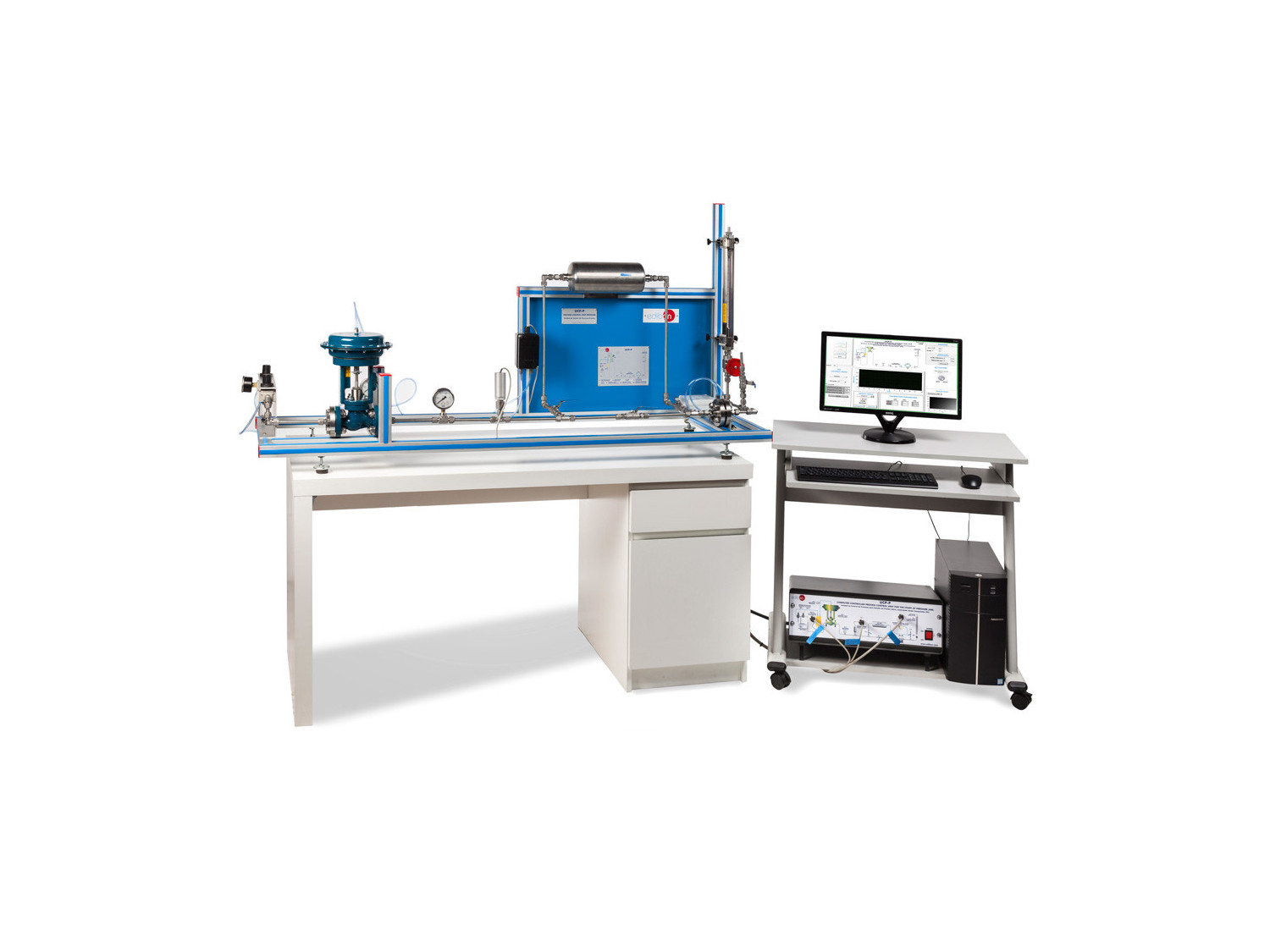

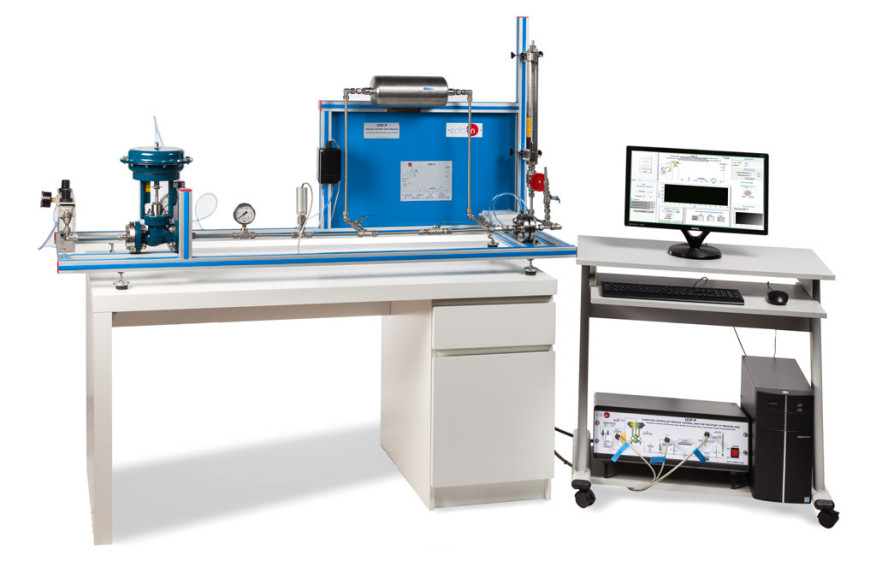

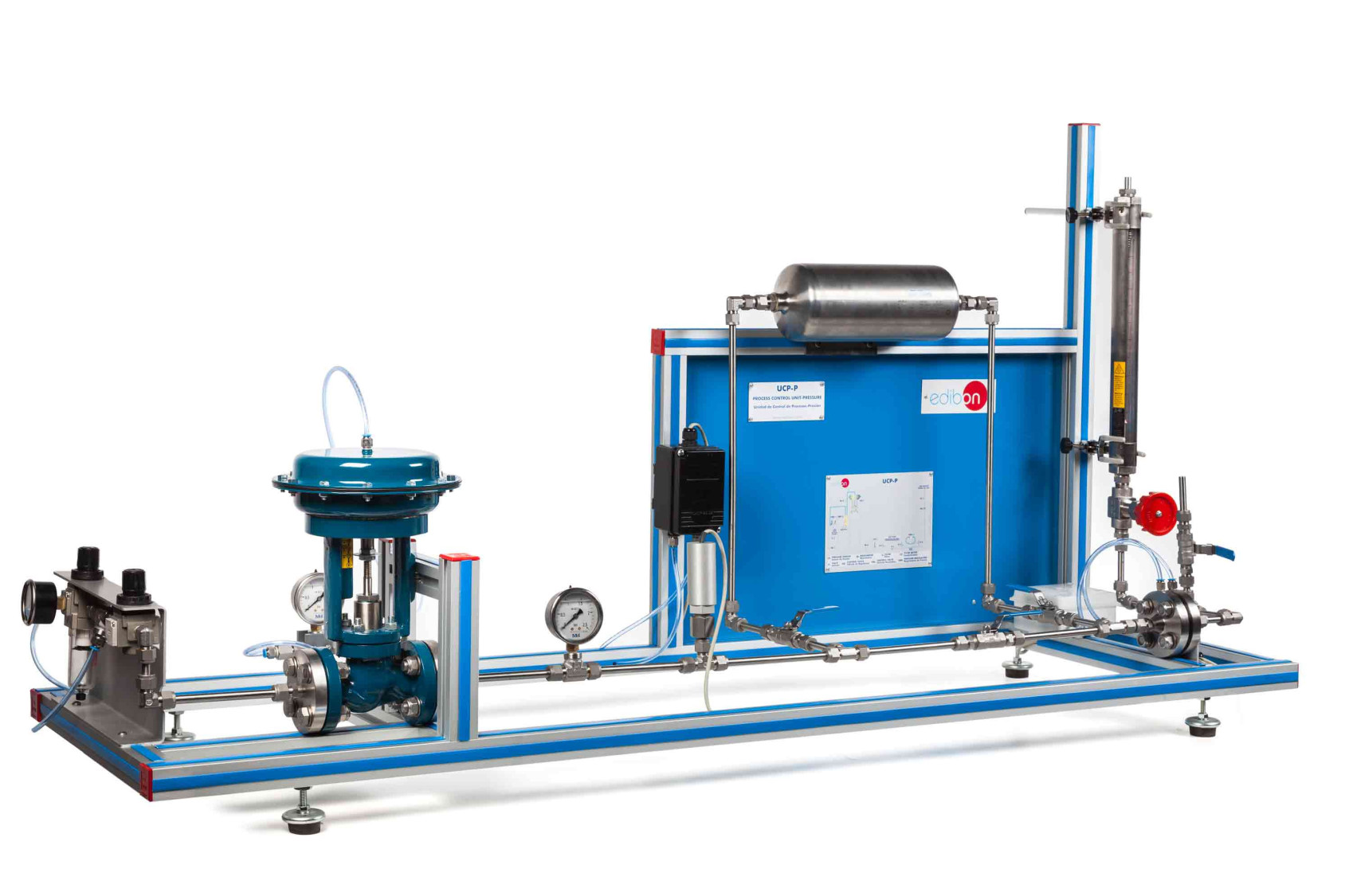

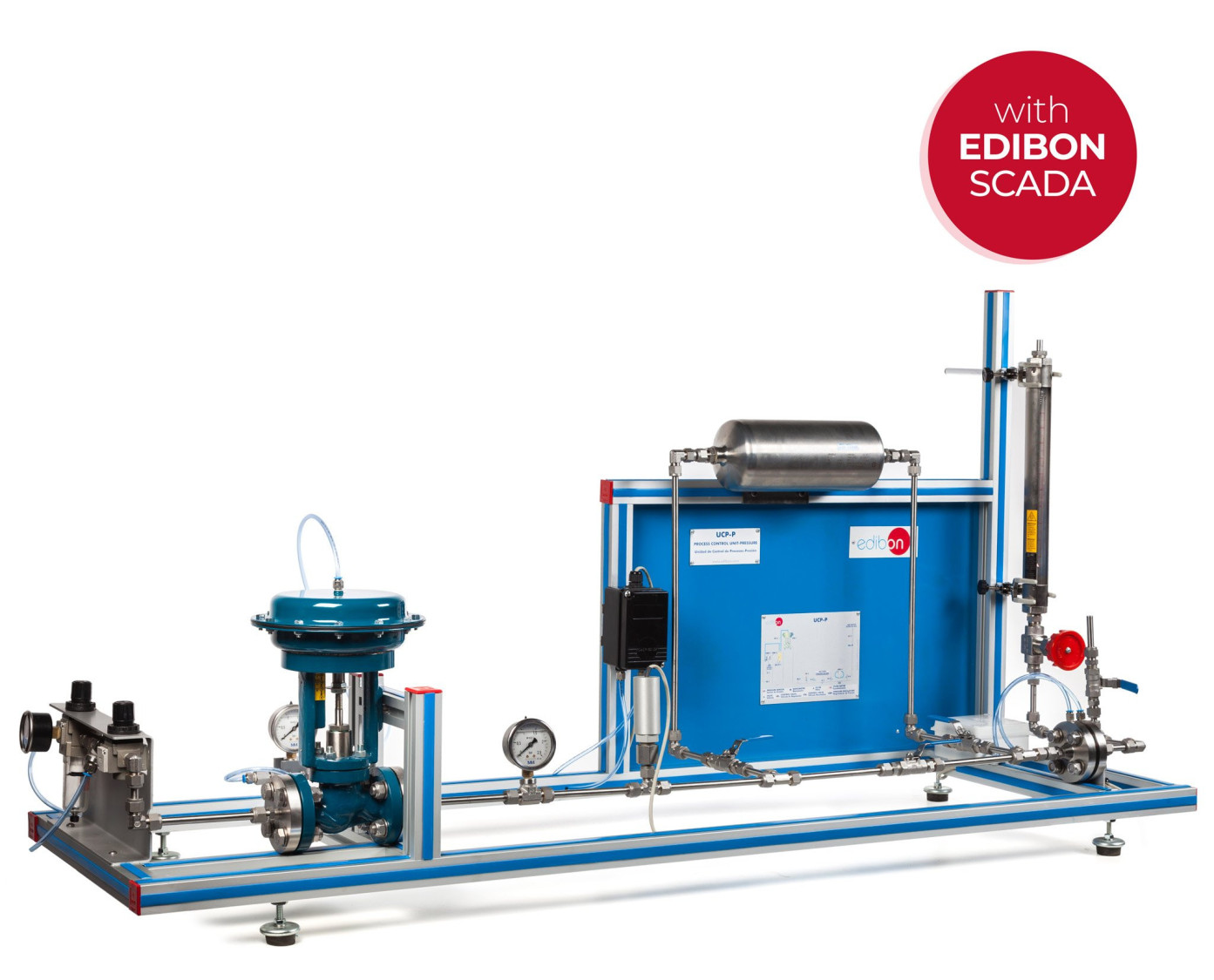

La Unidad de Control de Procesos para Estudio de Presión (Aire), Controlada desde Computador (PC), "UCP-P", está formada por un conducto de aire comprimido cuyo caudal se controla a través de una válvula neumática (la fuente de gas o aire comprimido no está incluida).

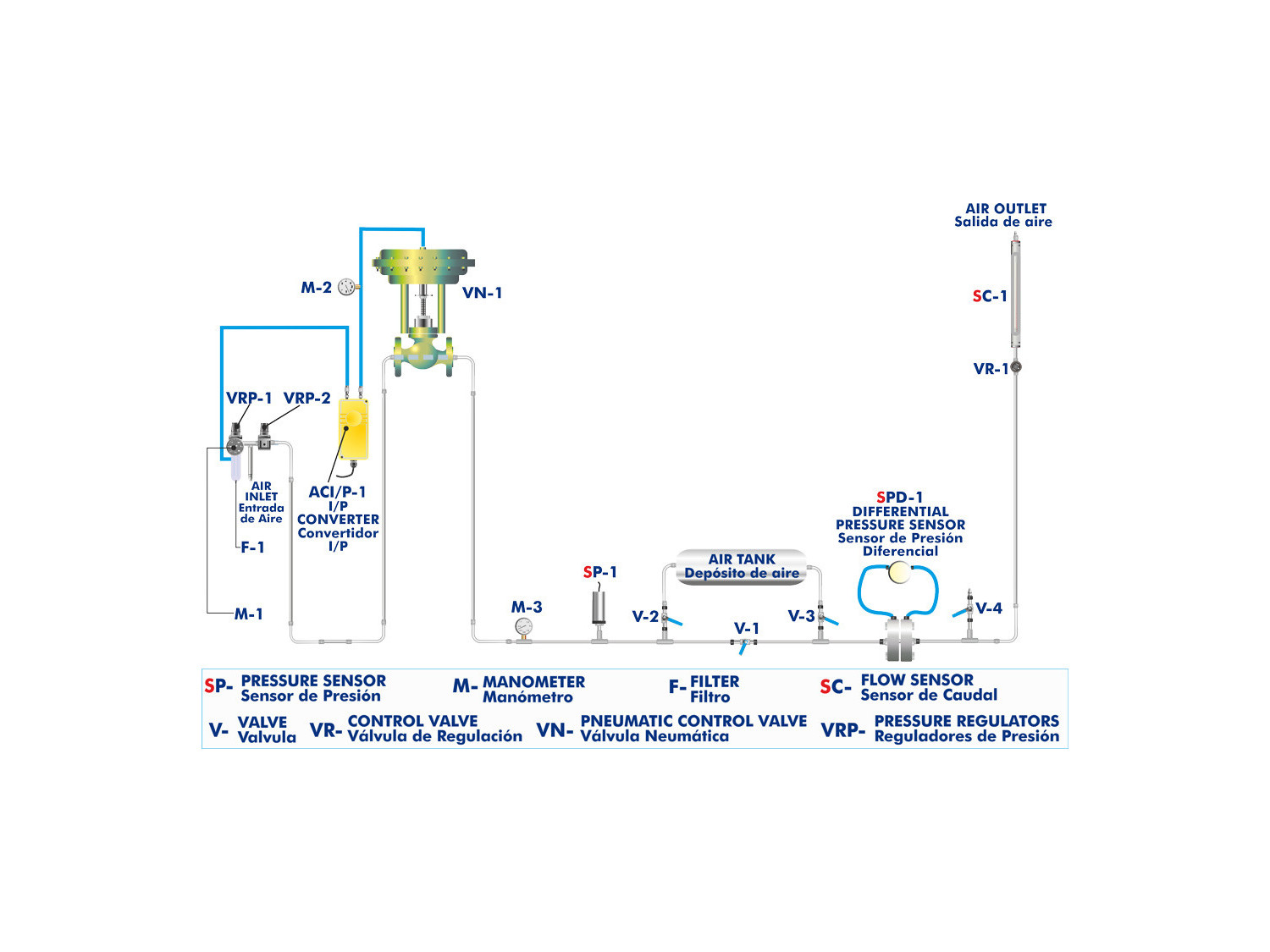

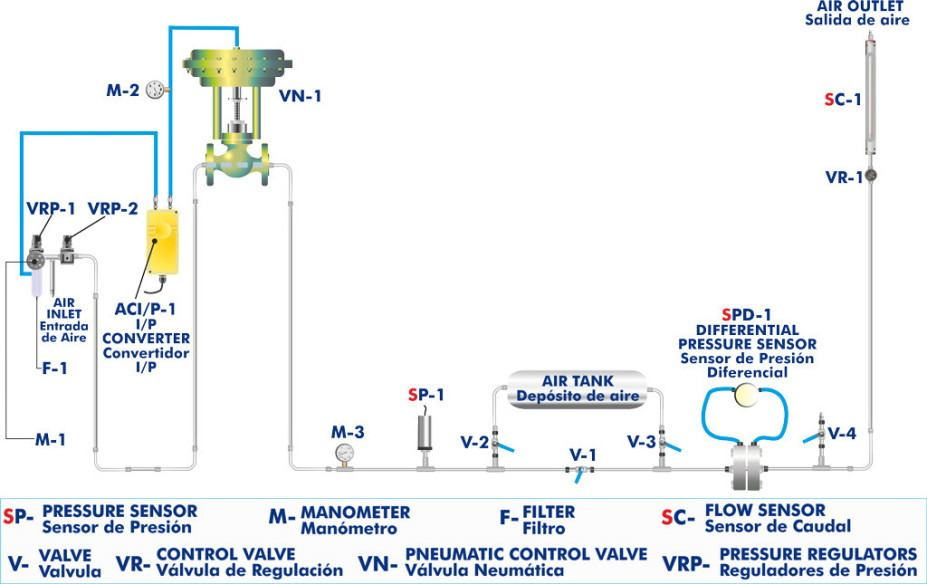

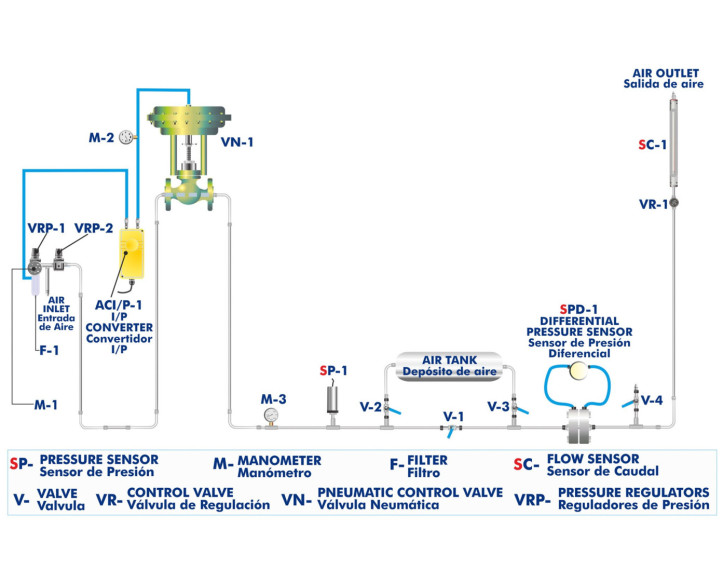

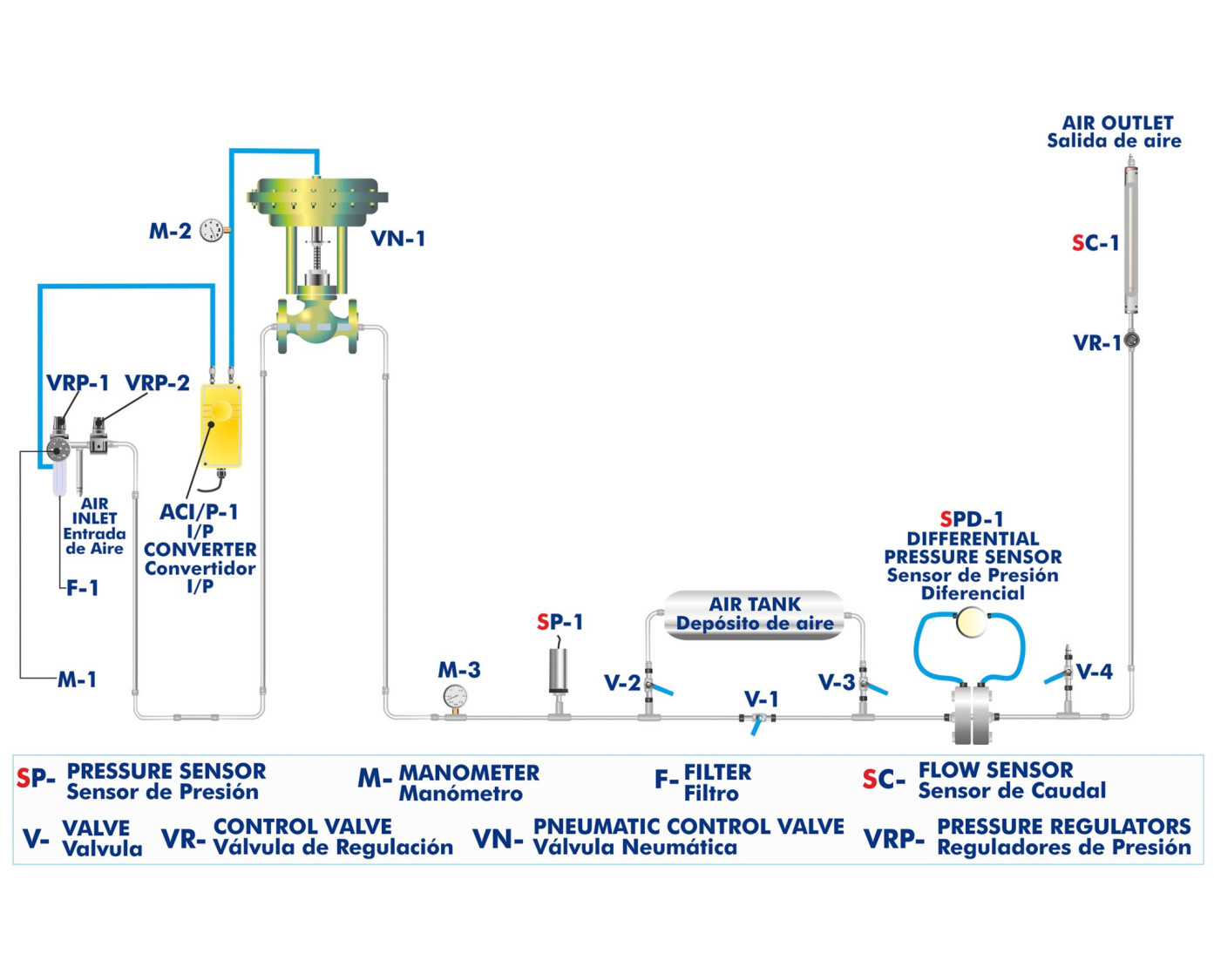

El aire se suministra por la entrada de aire y puede desviarse con dos reguladores de presión hacia el circuito que controla la válvula o el circuito donde se controlará la presión y el caudal.

El circuito de control de la válvula se compone de un convertidor I/P, que transforma la señal eléctrica enviada por el computador (PC) en una señal neumática, y un manómetro ubicado entre el convertidor I/P y la válvula.

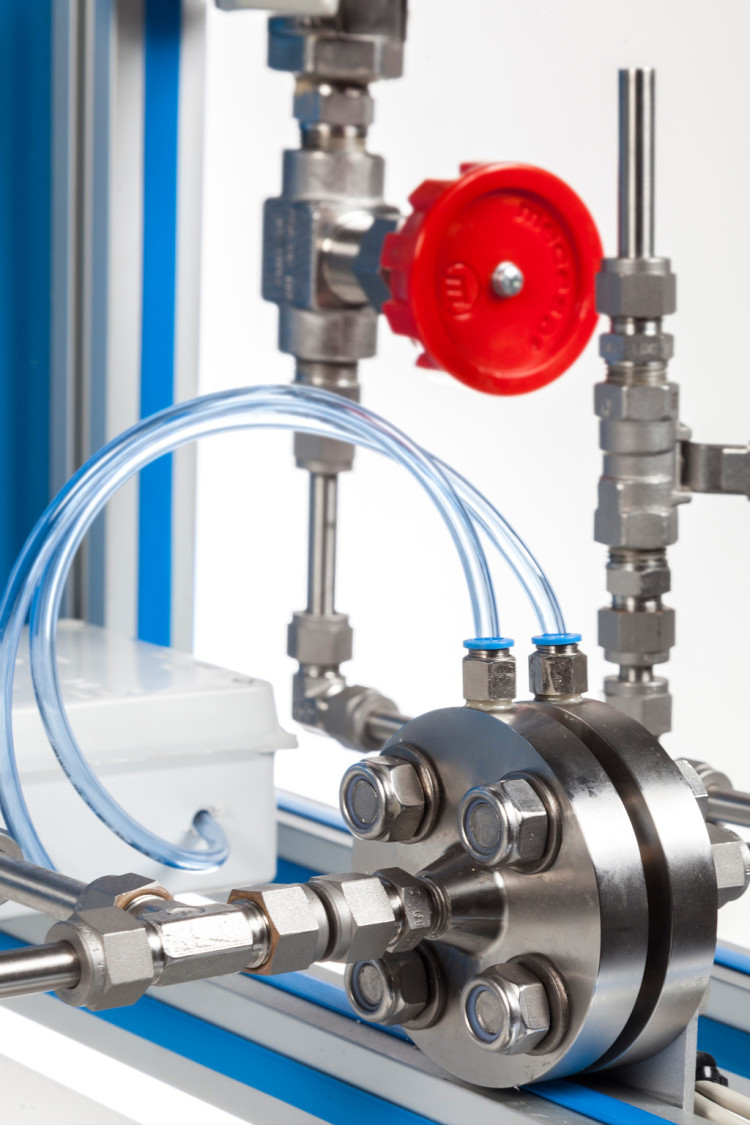

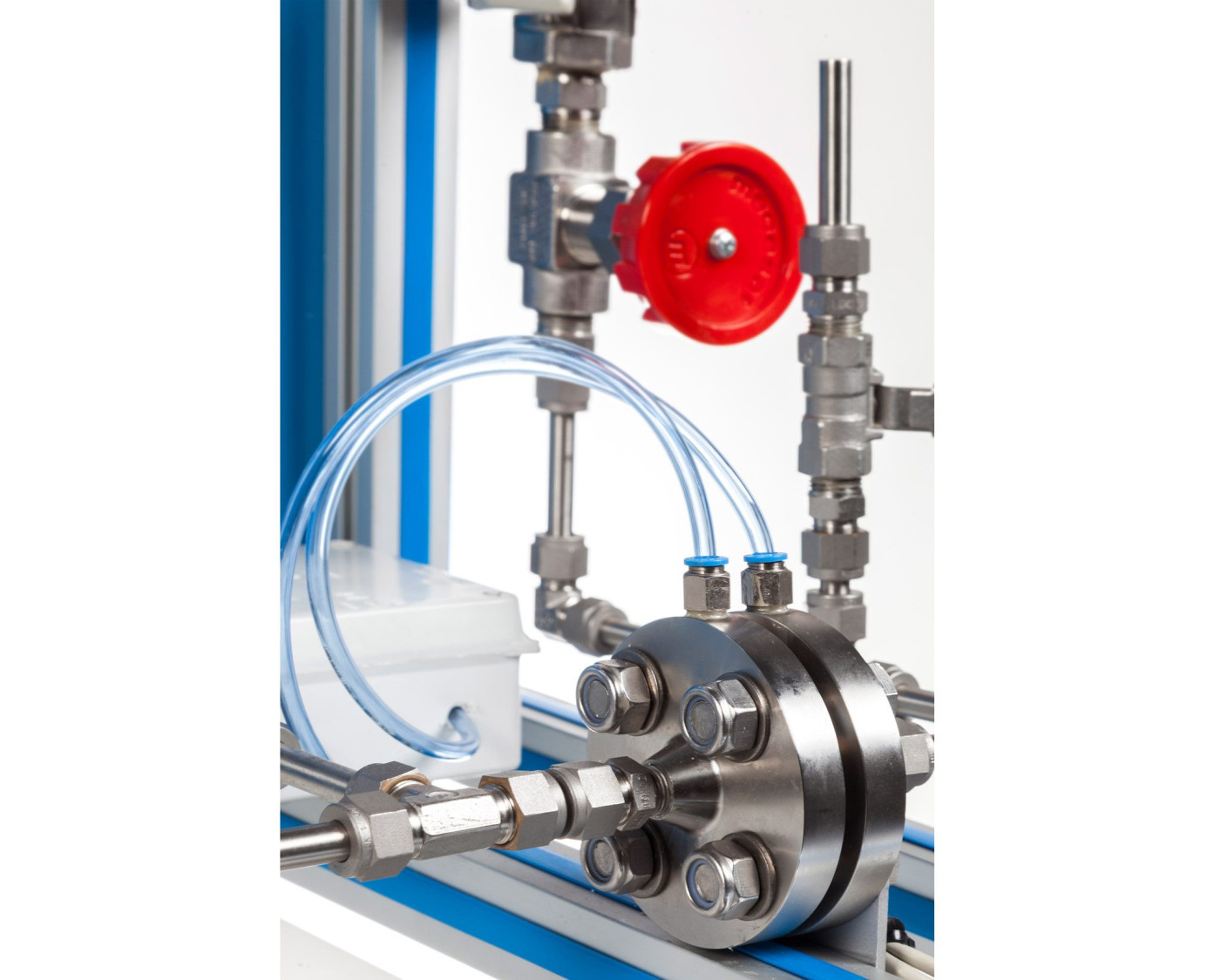

El circuito principal, a través del cuál se controlará el caudal y la presión, se compone de un sensor de presión absoluta y un manómetro para controlar la presión, una placa orificio con un sensor de presión diferencial y un caudalímetro para controlar el caudal y cuatro válvulas manuales para introducir perturbaciones en el sistema y cambiar su configuración, añadiendo un tanque de aire al conducto para el estudio del efecto del volumen en el sistema de control.

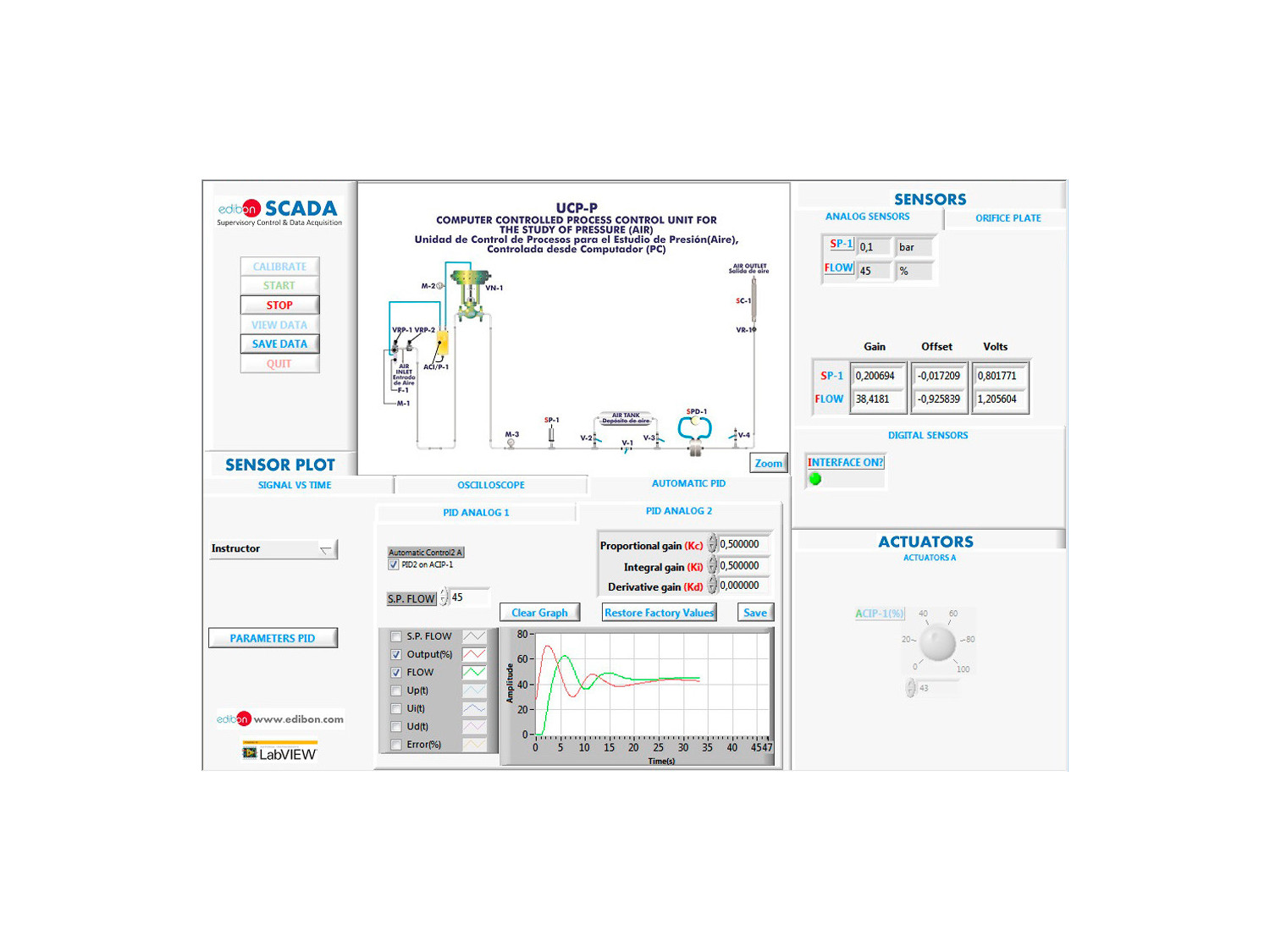

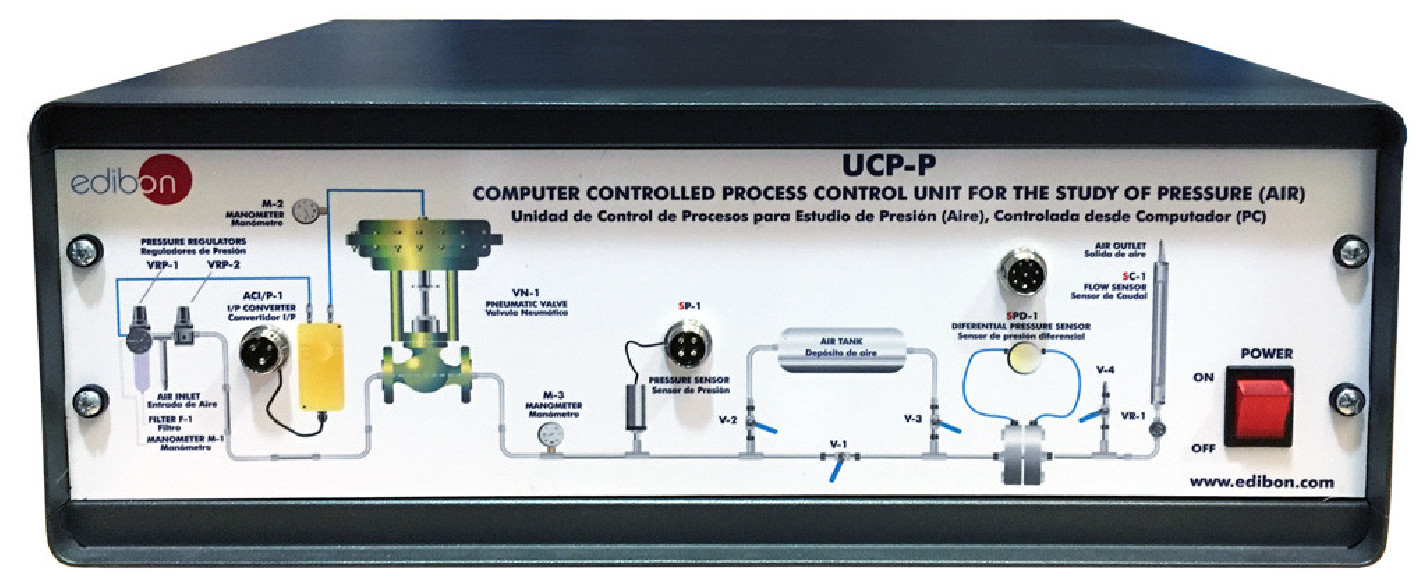

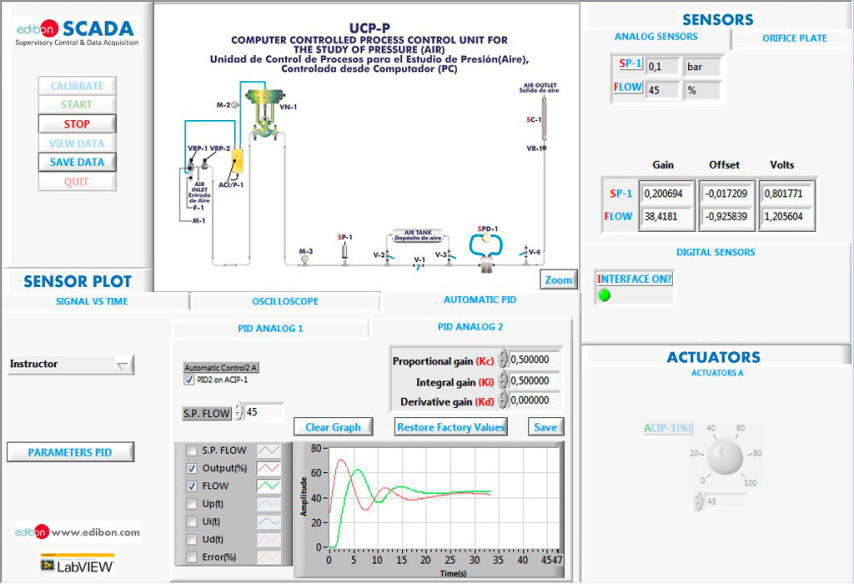

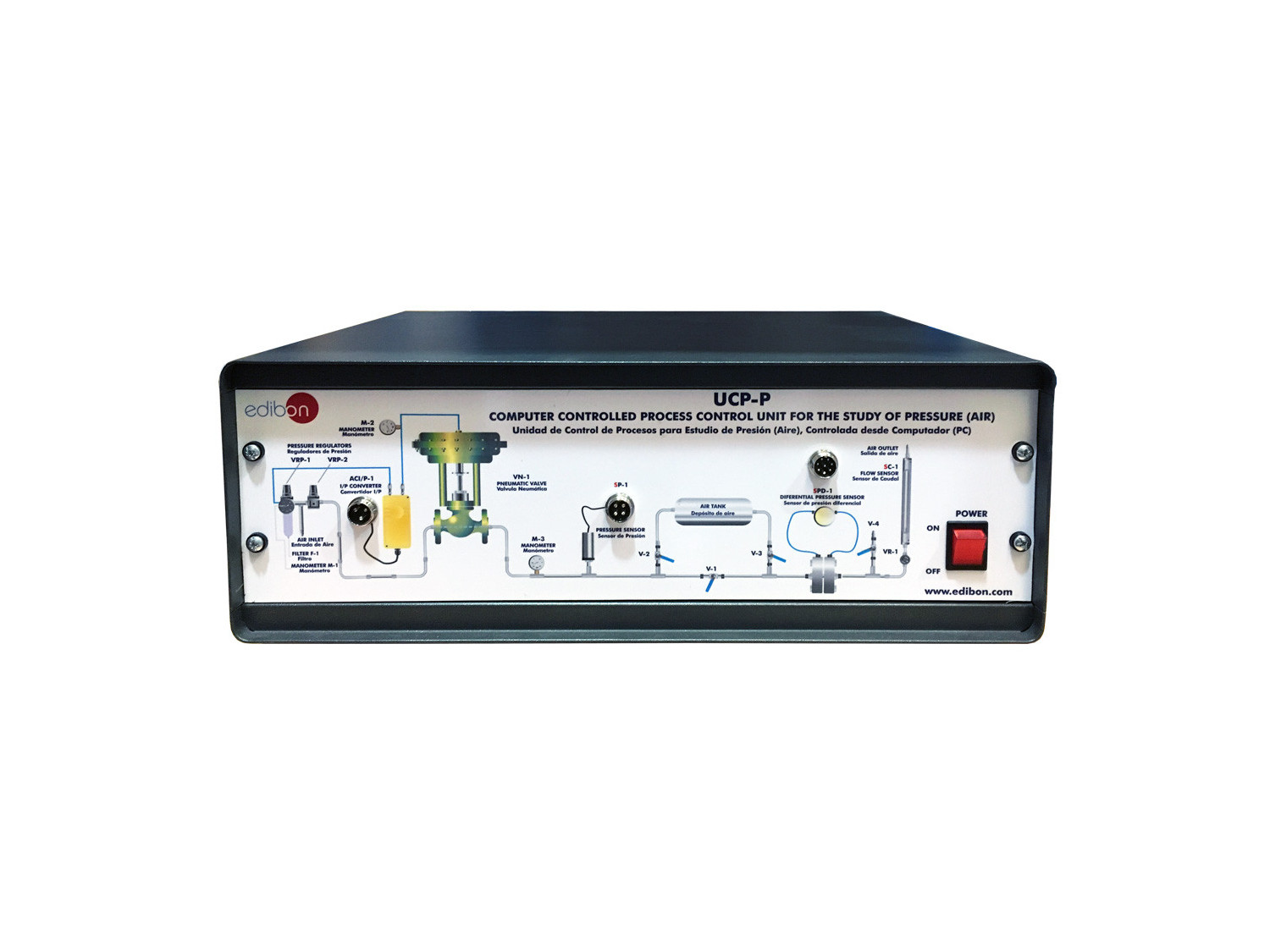

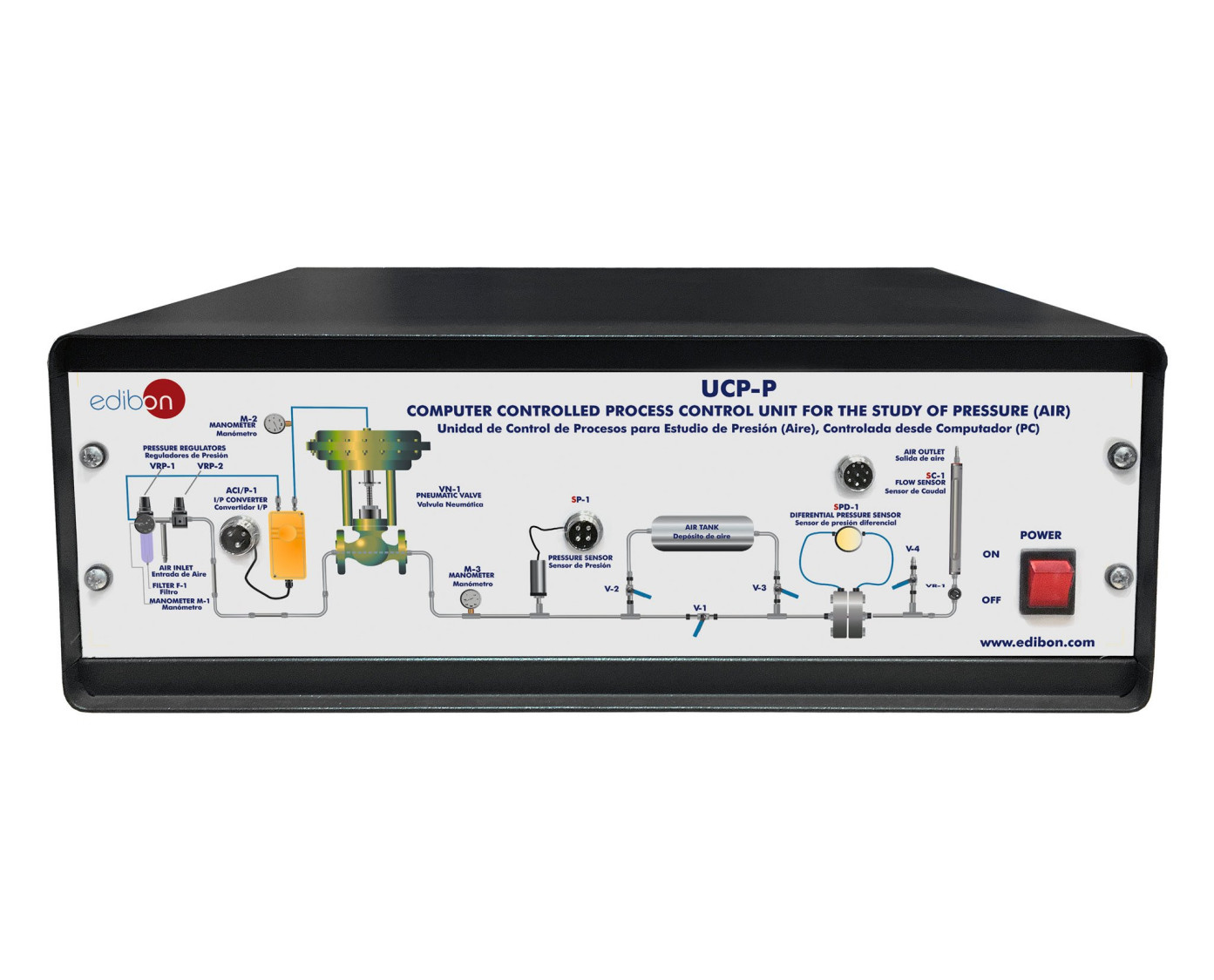

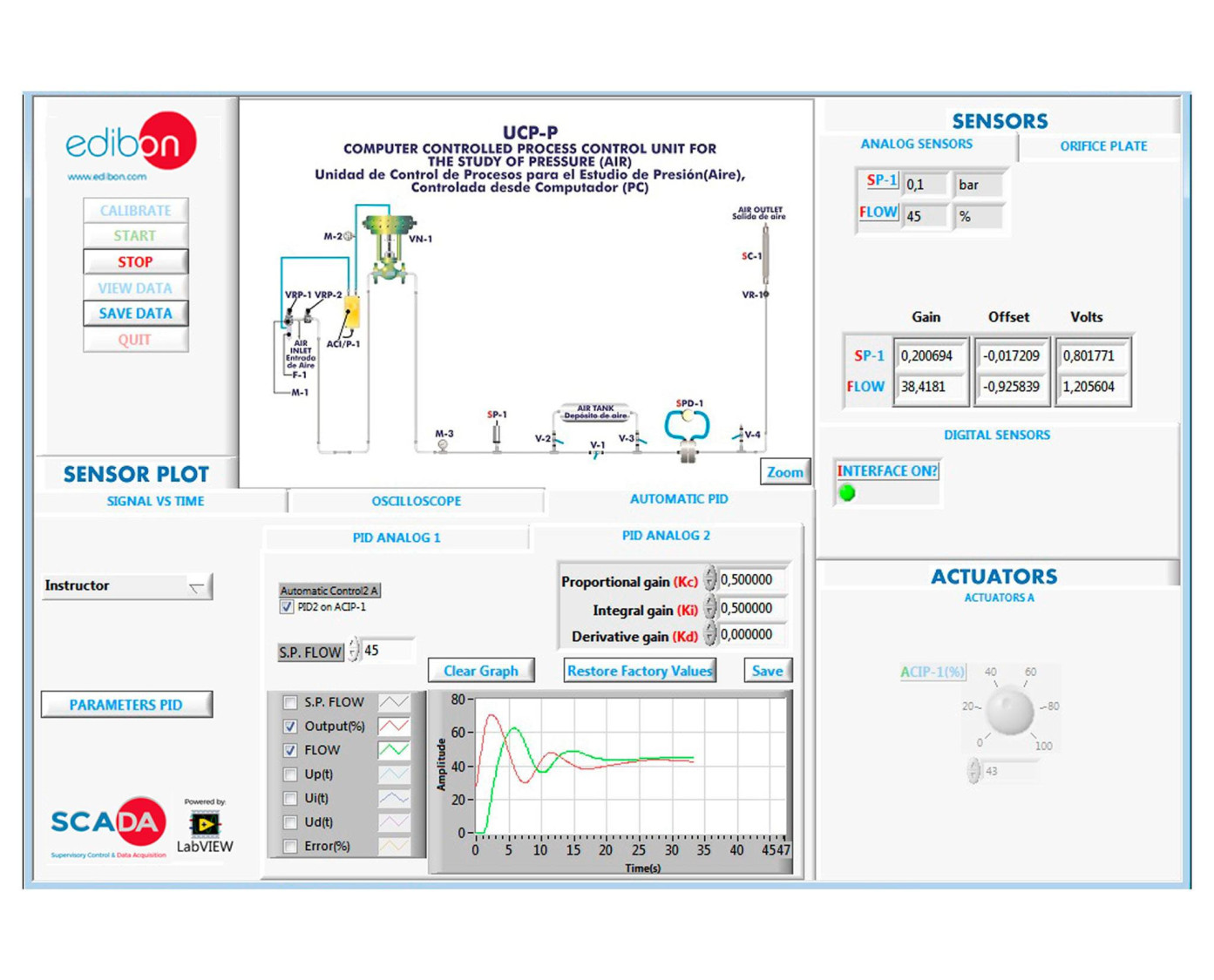

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Análisis de comportamientos no lineales en los sistemas de control: histéresis, zona muerta, saturación, etc.
  2. Estudio del efecto causado por el volumen en los sistemas de control de caudal y presión.
  3. Caracterización del comportamiento de la presión y el caudal de un conducto de aire.
  4. Estudio de la estructura y el funcionamiento de un controlador PID.
  5. Control del caudal y la presión mediante diferentes configuraciones de un controlador PID (P, PI, PID).
  6. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo UCP-P a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo UCP-P.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
