TSAC Equipo de Aire Acondicionado con Cámara Climática, Controlado desde Computador (PC)

9.2.- VENTILACIÓN, CALEFACCIÓN, AIRE ACONDICIONADO Y AGUA CALIENTE SANITARIA
COMPUTER CONTROLLED AIR CONDITIONING UNIT WITH CLIMATIC CHAMBER - TSAC

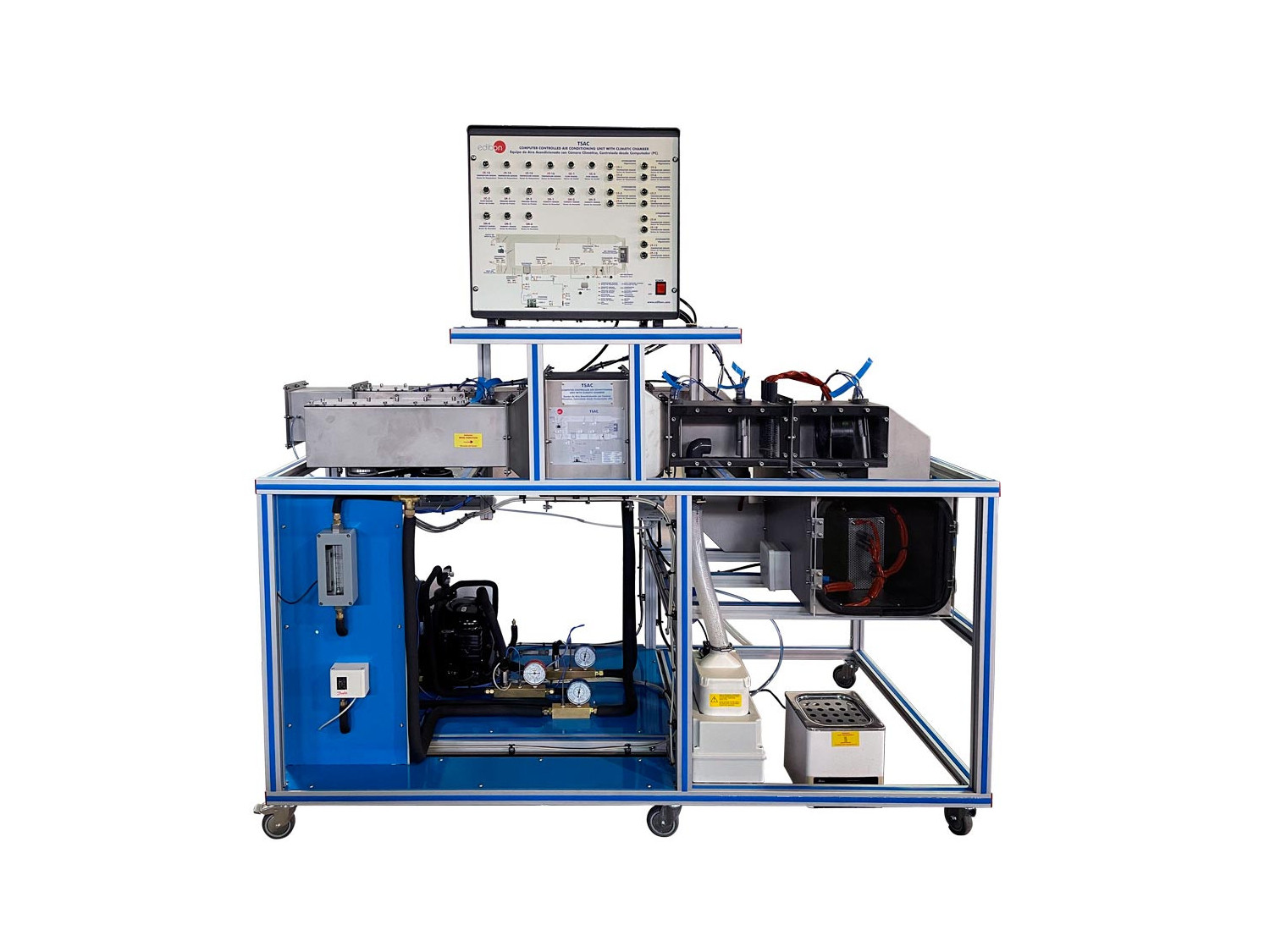

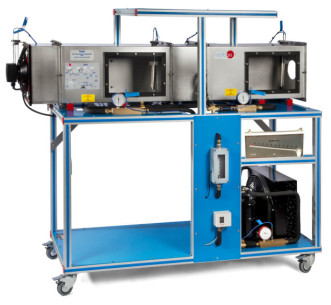

Equipo: TSAC. Equipo de Aire Acondicionado con Cámara Climática, Controlado desde Computador (PC)

COMPUTER CONTROLLED AIR CONDITIONING UNIT WITH CLIMATIC CHAMBER - TSAC

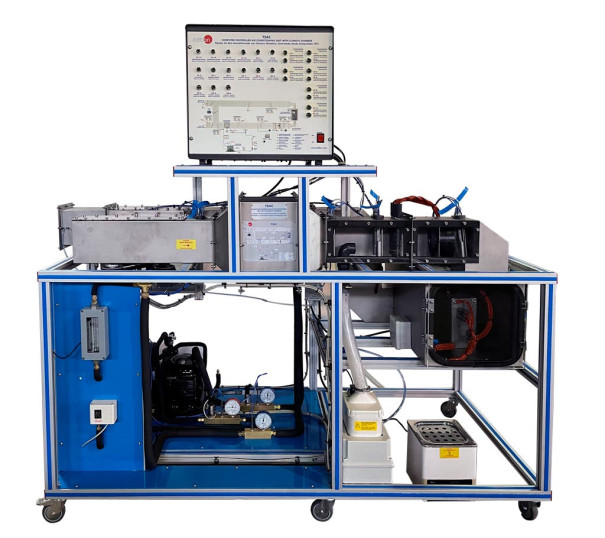

Detalle del equipo

COMPUTER CONTROLLED AIR CONDITIONING UNIT WITH CLIMATIC CHAMBER - TSAC

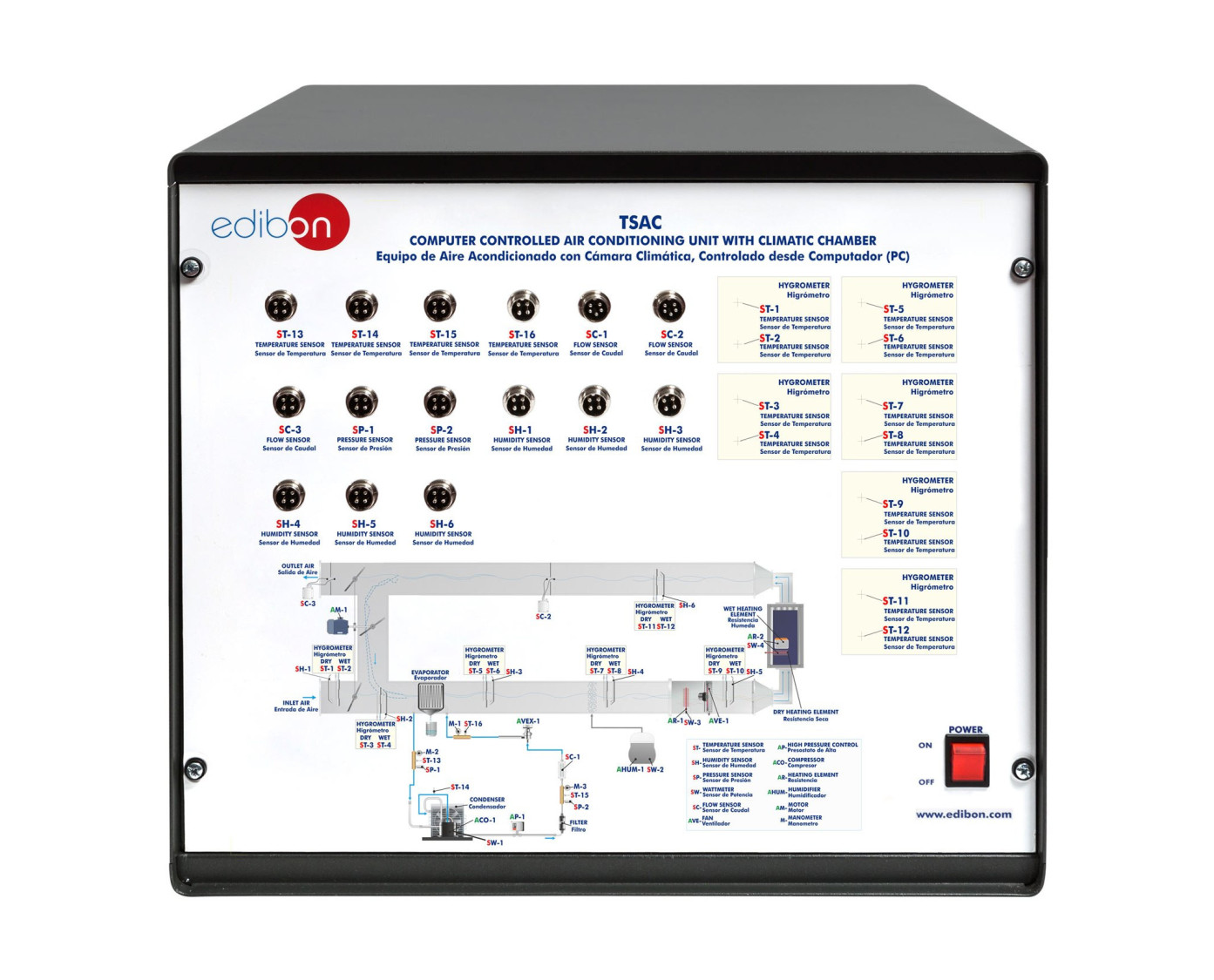

TSAC/CIB. Caja-Interface de Control: La Caja-interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED AIR CONDITIONING UNIT WITH CLIMATIC CHAMBER - TSAC

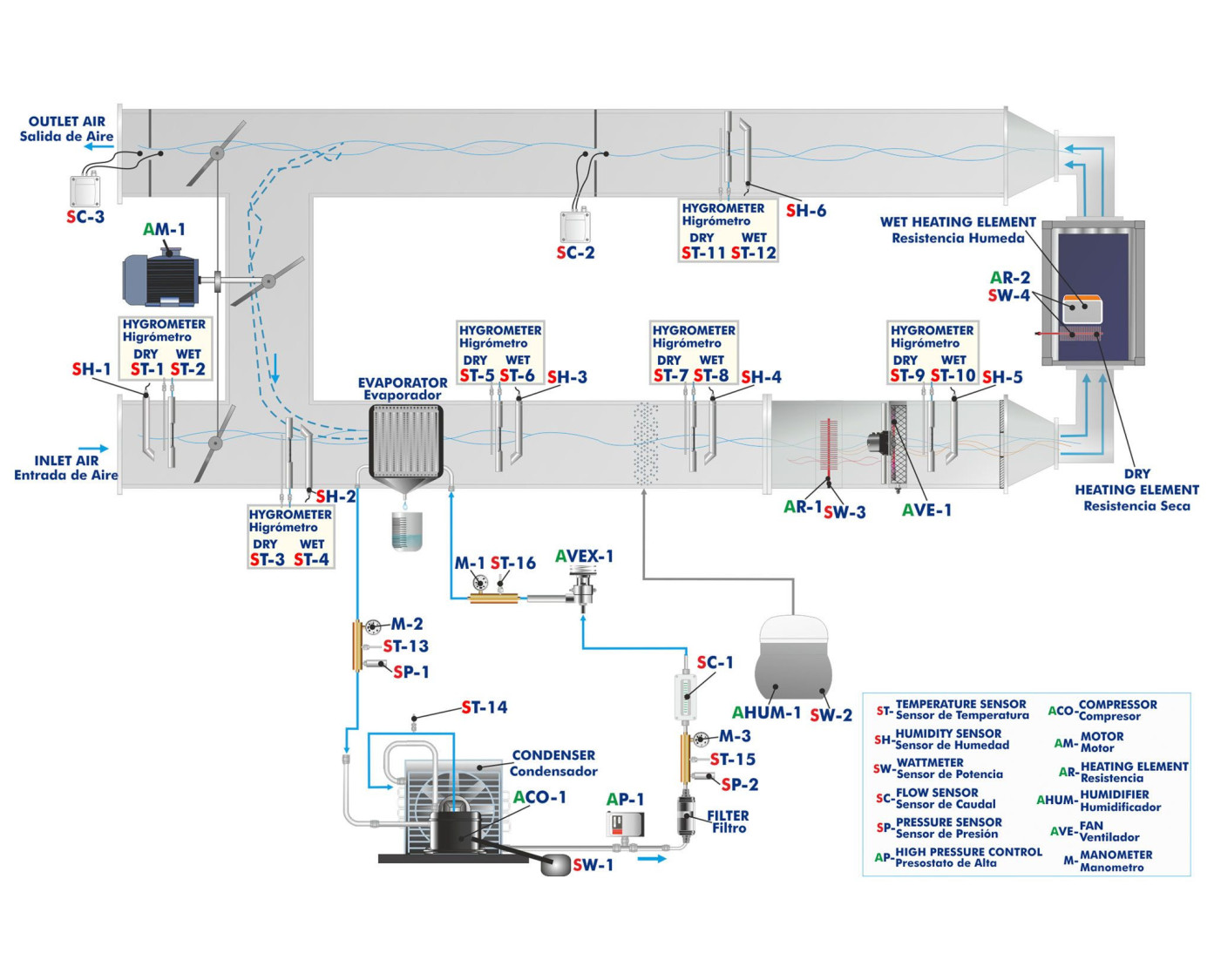

Diagrama de proceso y disposición de elementos del equipo

COMPUTER CONTROLLED AIR CONDITIONING UNIT WITH CLIMATIC CHAMBER - TSAC

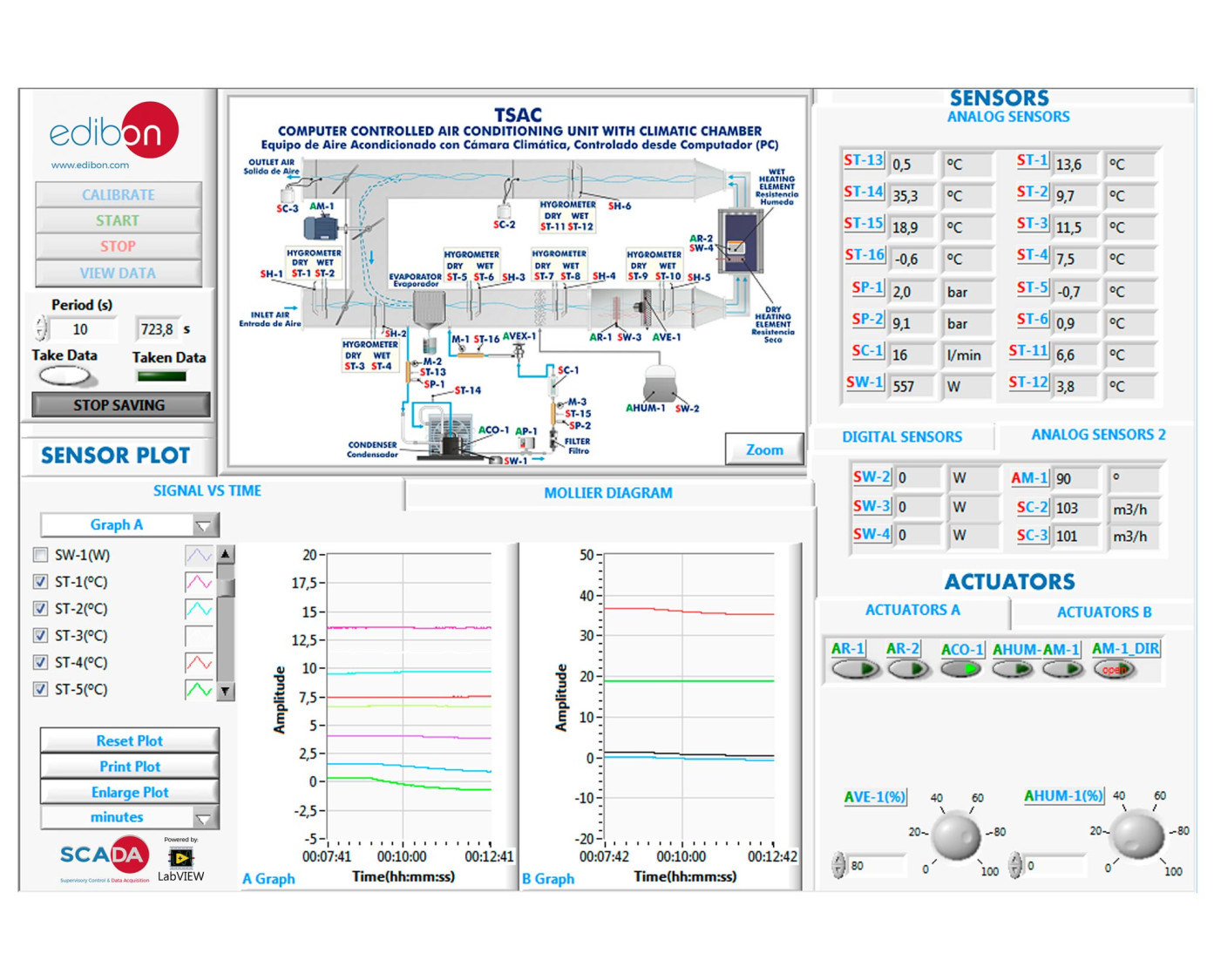

TSAC/SOF. Software del equipo TSAC. Pantalla principal

COMPUTER CONTROLLED AIR CONDITIONING UNIT WITH CLIMATIC CHAMBER - TSAC
COMPUTER CONTROLLED AIR CONDITIONING UNIT WITH CLIMATIC CHAMBER - TSAC
COMPUTER CONTROLLED AIR CONDITIONING UNIT WITH CLIMATIC CHAMBER - TSAC
COMPUTER CONTROLLED AIR CONDITIONING UNIT WITH CLIMATIC CHAMBER - TSAC
COMPUTER CONTROLLED AIR CONDITIONING UNIT WITH CLIMATIC CHAMBER - TSAC

SISTEMAS INNOVADORES

El objetivo del Equipo de Aire Acondicionado con Cámara Climática, Controlado desde Computador (PC), "TSAC", diseñado por EDIBON, es introducir al alumno en el complejo mundo de las instalaciones de aire acondicionado, así como estudiar y determinar los parámetros óptimos para el funcionamiento del equipo en función de las exigencias medioambientales (humedad, calor, temperatura y refrigeración, etc.).

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON SCADA-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

9TV
 Laboratorio de Termodinámica y Termotecnia para Educación Técnica y Vocacional
9HE
 Laboratorio de Termodinámica y Termotecnia para Educación Superior

NOTICIAS RELACIONADAS

Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
La termodinámica y la termotecnia son áreas fundamentales de la ingeniería que juegan un rol crucial en múltiples industrias, desde la generación de energía hasta la climatización. Comprender sus conceptos básicos no solo es esencial para los ingenieros, sino que también proporciona una base para...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Nos emociona celebrar la publicación del artículo de la Prof. Dra. Nina Penkova titulada "Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable". El estudio explora cómo los refrigeradores de absorción, que utilizan energía residual o solar para calefacción...
Leer más
Setting up at Al Imam Mohammad Ibn Saud Islamic University, Riyadh (IMAMU)
Setting up at Al Imam Mohammad Ibn Saud Islamic University, Riyadh (IMAMU)
We had the opportunity to install some of our equipment in Al Imam Mohammad Ibn Saud Islamic University, Riyadh (IMAMU). Specifically, we installed our UCP, TSAC, FME20 and our FME00.
Leer más

Descripción General

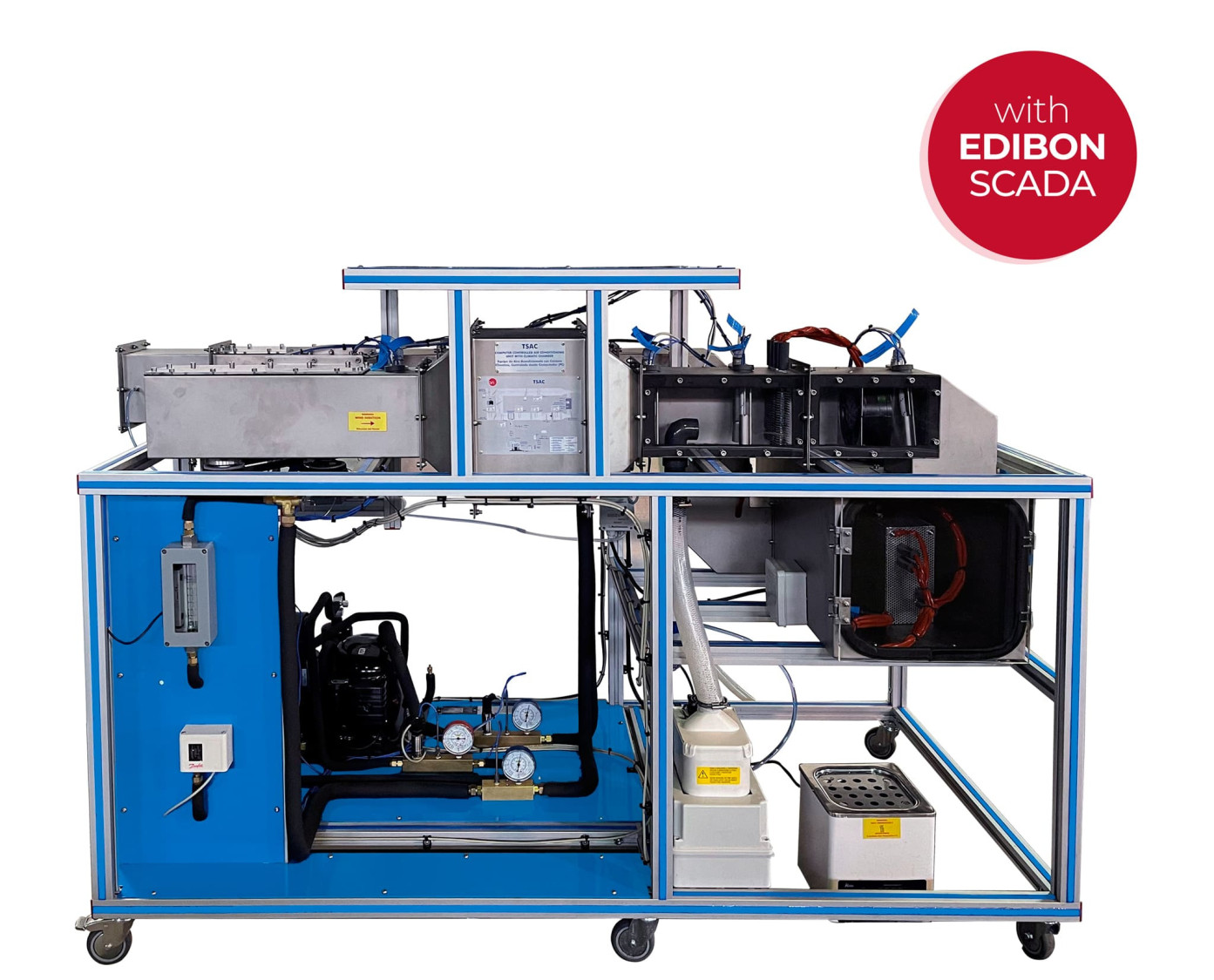

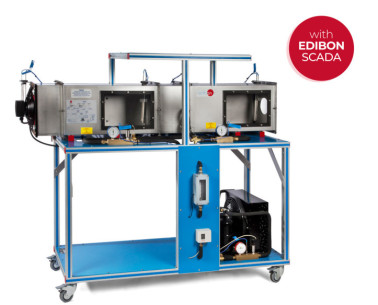

El Equipo de Aire Acondicionado con Cámara Climática, Controlado desde Computador (PC), "TSAC", diseñado por EDIBON, está dispuesto de forma clara y representa una instalación de aire acondicionado completa con un conducto de aire y una cámara climática.

Los componentes principales de la instalación de aire acondicionado son la unidad condensadora refrigerada por aire, el ventilador, el humidificador de vapor y el calentador de aire.

La unidad condensadora refrigerada por aire incluye el compresor, el condensador y la válvula de expansión.

La distribución del aire en la instalación de aire acondicionado se controla mediante tres aletas de ventilación accionadas por motor.

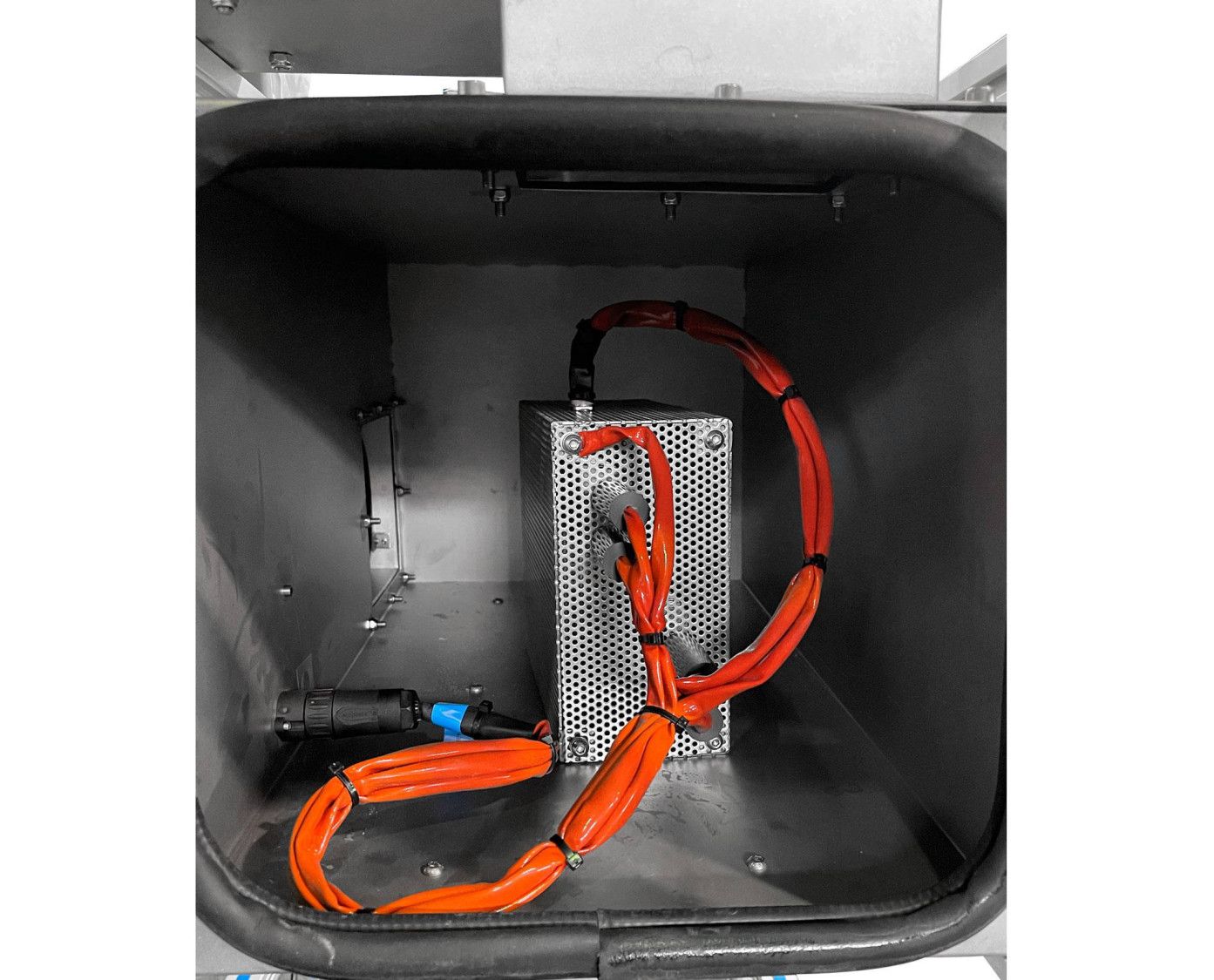

La cámara climática está equipada con dos fuentes de calor diferentes (húmeda y seca).

Dos manómetros con escala de temperatura incluida y un caudalímetro proporcionan todas las mediciones relevantes para el circuito de refrigeración.

El software SCADA desarrollado por EDIBON dispone de un sistema de adquisición de datos y de un controlador climático que permite la automatización de la instalación de aire acondicionado, lo cual ofrece grandes ventajas didácticas. El software regula los componentes para que en el interior de la cámara climática se alcance la temperatura y humedad preajustadas por el usuario. Además, el software del equipo "TSAC" permite:

  • El registro, evaluación y representación de todos los valores de medición en función del tiempo.
  • La representación en el diagrama psicrométrico de los valores de humedad obtenidos.
  • La selección de los periodos de utilización de la instalación de aire acondicionado para cada día mediante un programa horario.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del funcionamiento y comportamiento de una instalación de aire acondicionado y sus componentes.
  2. Demostración del proceso de enfriamiento del aire.
  3. Demostración del proceso de calentamiento del aire.
  4. Demostración del proceso de humidificación del aire.
  5. Integración de los distintos componentes de una instalación de aire acondicionado y funcionamiento combinado.
  6. Representación del ciclo de acondicionamiento del aire en el diagrama psicrométrico.
  7. Representación del circuito de refrigeración en el diagrama p-h.
  8. Estudio del efecto de una carga térmica seca.
  9. Estudio del efecto de una carga térmica húmeda.
  10. Representación de:
  • Temperaturas.
  • Humedad (relativa y absoluta).
  • Velocidad del aire.
  • Capacidad calefactora de la fuente de calor (calor latente ycalor sensible).
  • Posición de las aletas de ventilación.
  • Fases de funcionamiento de un refrigerador de aire.
  • Fases de funcionamiento de un calentador de aire.
  • Fases de funcionamiento de un ventilador de aire.
  • Fases de funcionamiento de un humidificador de aire.
  1. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas adicionales:

  1. Ejemplo de la determinación de las propiedades del aire.
  2. Uso del mapa psicrométrico.
  3. Determinación del caudal de aire.
  4. Propiedades del Refrigerante R-513a.
  5. Diagrama de Entalpía-Presión para el refrigerante R-513a.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TSAC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TSAC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
