TBCF Bomba Calorimétrica

BOMB CALORIMETER - TBCF

SISTEMAS INNOVADORES

La Bomba Calorimétrica, "TBCF", es un dispositivo clásico utilizado para determinar el poder calorífico de muestras de combustible sólido y líquido a un volumen constante.

Ver descripción general

Descripción General

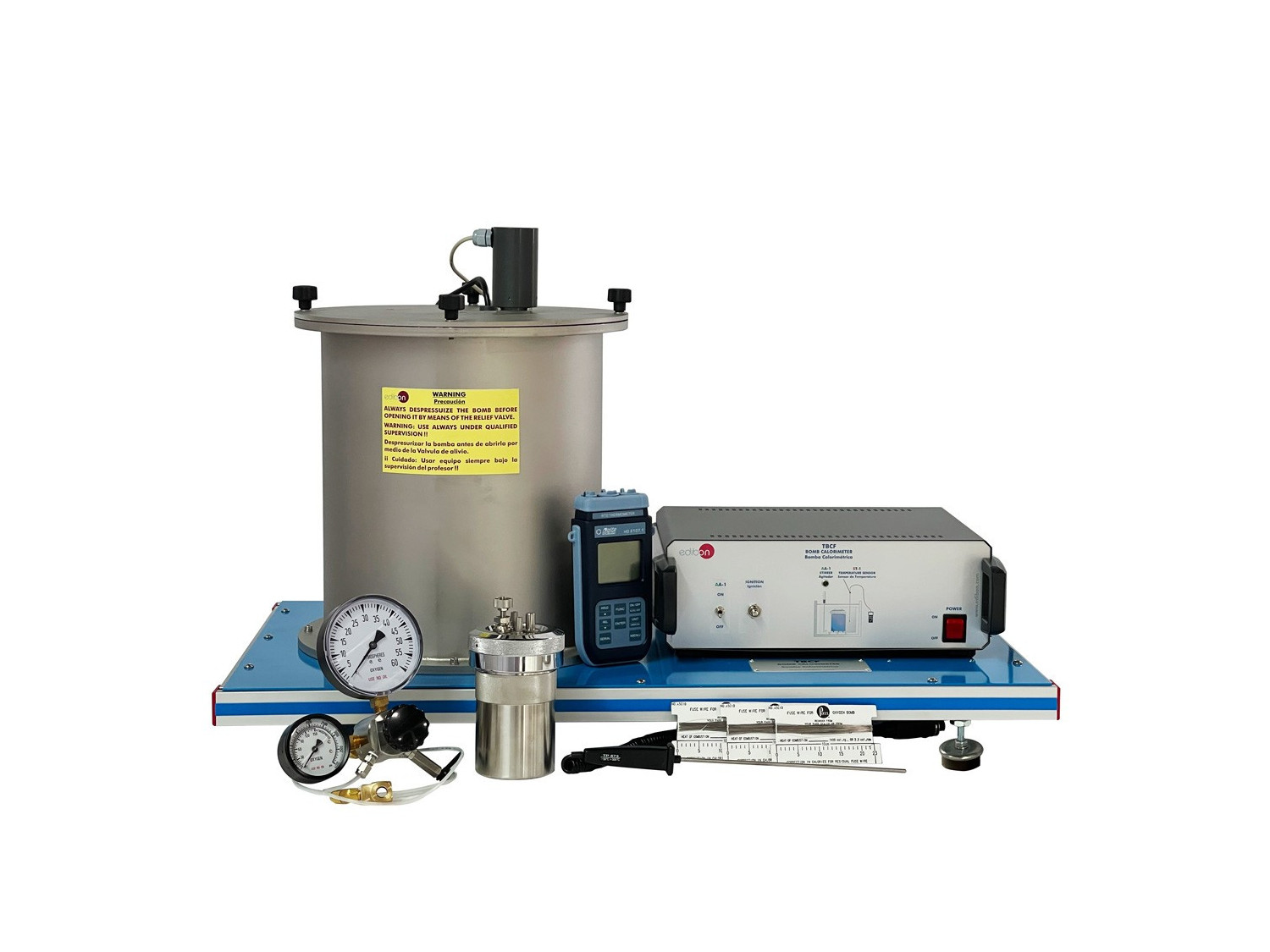

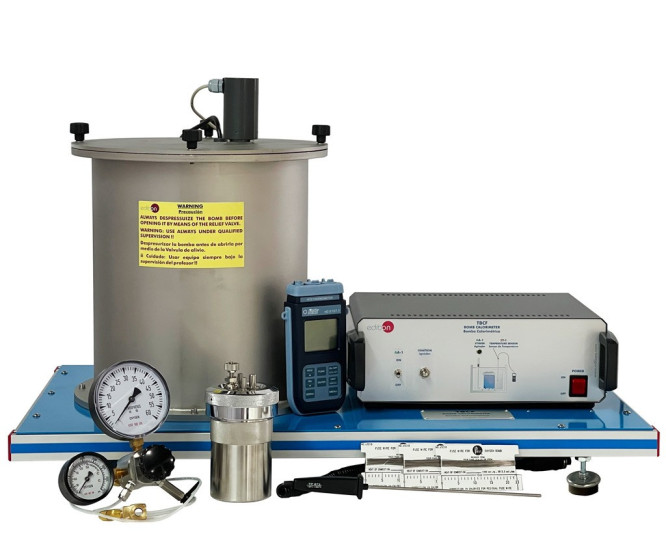

La Bomba Calorimétrica, "TBCF", está formada por el calorímetro, un recipiente calorimétrico, una camisa de agua de doble pared exterior, una unidad de control para encender/apagar el agitador y el dispositivo de encendido, un termómetro de precisión y una unidad de carga con manómetros para facilitar la carga del calorímetro con oxígeno.

El recipiente calorimétrico y pared de la camisa exterior están fabricados en acero inoxidable.

La bomba calorimétrica es un contenedor hecho de acero inoxidable que puede soportar altas presiones. Está sellado gracias a un cierre de rosca. La bomba se carga de gas (oxígeno) a través de la válvula de llenado. Esta bomba se introduce en un recipiente calorimétrico fabricado en acero inoxidable que se rellena con agua y al mismo tiempo se introduce en una camisa de agua de doble pared.

La varilla del calorímetro soporta un crisol metálico. La bomba calorimétrica, que contiene la muestra de combustible a quemar, es hermética, ya que puede cerrarse la válvula de llenado y la tapa.

La combustión comienza en un alambre delgado calentado momentáneamente al rojo vivo, por el paso de una corriente eléctrica que fluye a través de un terminal aislado, y la varilla, que se conecta eléctricamente a la tapa. El agua del recipiente calorimétrico se agita automáticamente con un agitador impulsado por un motor pequeño. La parte de arriba de la camisa de doble pared se cierra con una tapa que tiene orificios. Un termómetro de precisión, para medir la temperatura del recipiente calorimétrico, pasará a través de uno de estos orificios. Otros orificios se utilizan para sujetar la camisa a la tapa. Además, uno de estos agujeros se utiliza para insertar el cable que suministra la corriente eléctrica a la varilla.

El equipo incluye una unidad de control que enciende/apaga el agitador y el dispositivo de encendido mediante el calentamiento del alambre y una unidad de carga con manómetros para facilitar el llenado con oxígeno del calorímetro.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Obtención del poder calorífico del combustible.
  2. Realización de experimentos para medir los calores de combustión.
  3. Cálculo de los calores de combustión a partir de los resultados experimentales.
  4. Cálculo de las energías internas de combustión a partir de los experimentos con la bomba calorimétrica.
  5. Cálculo de las entalpías de combustión a partir de los experimentos con la bomba calorimétrica.
