TEDT Equipo de Prácticas de Expansión Térmica
SISTEMAS INNOVADORES
La mayoría de materiales sólidos se expanden al calentarlos y se contraen al enfriarlos. El tamaño de los materiales generalmente cambia cuando se someten a una variación de temperatura, en condiciones de dilatación libre, este cambio depende de las propiedades del material y de la temperatura. En los sólidos, las variaciones de temperatura pueden producir dilataciones y, cuando la expansión está restringida, generar esfuerzos térmicos. La dilatación térmica es el cambio de dimensiones de un material como consecuencia de una variación de temperatura. En tuberías, puede estudiarse mediante el alargamiento longitudinal. La expansión será más o menos notable dependiendo del tipo de material.
Laboratorios
NOTICIAS RELACIONADAS
Descripción General

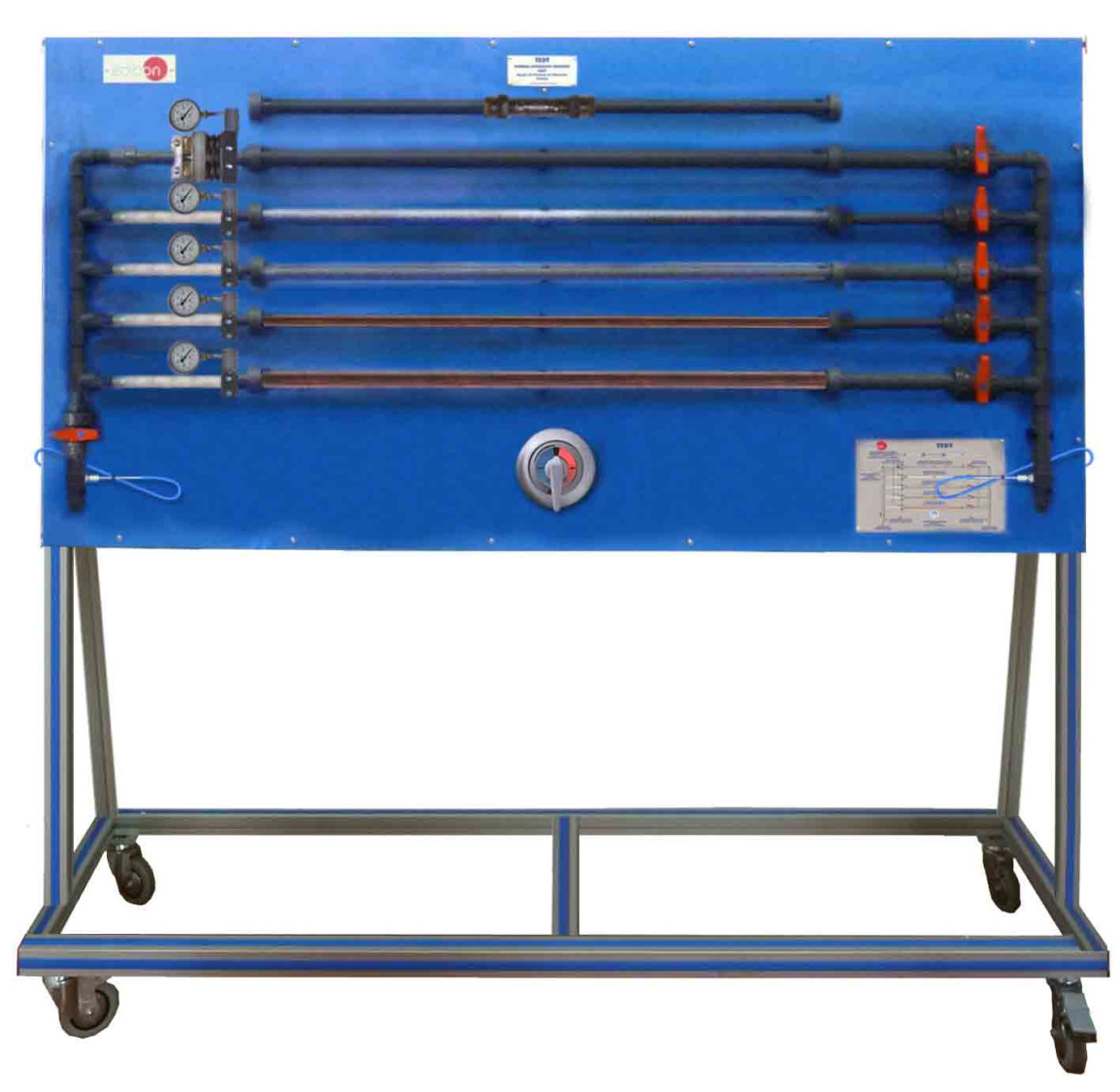

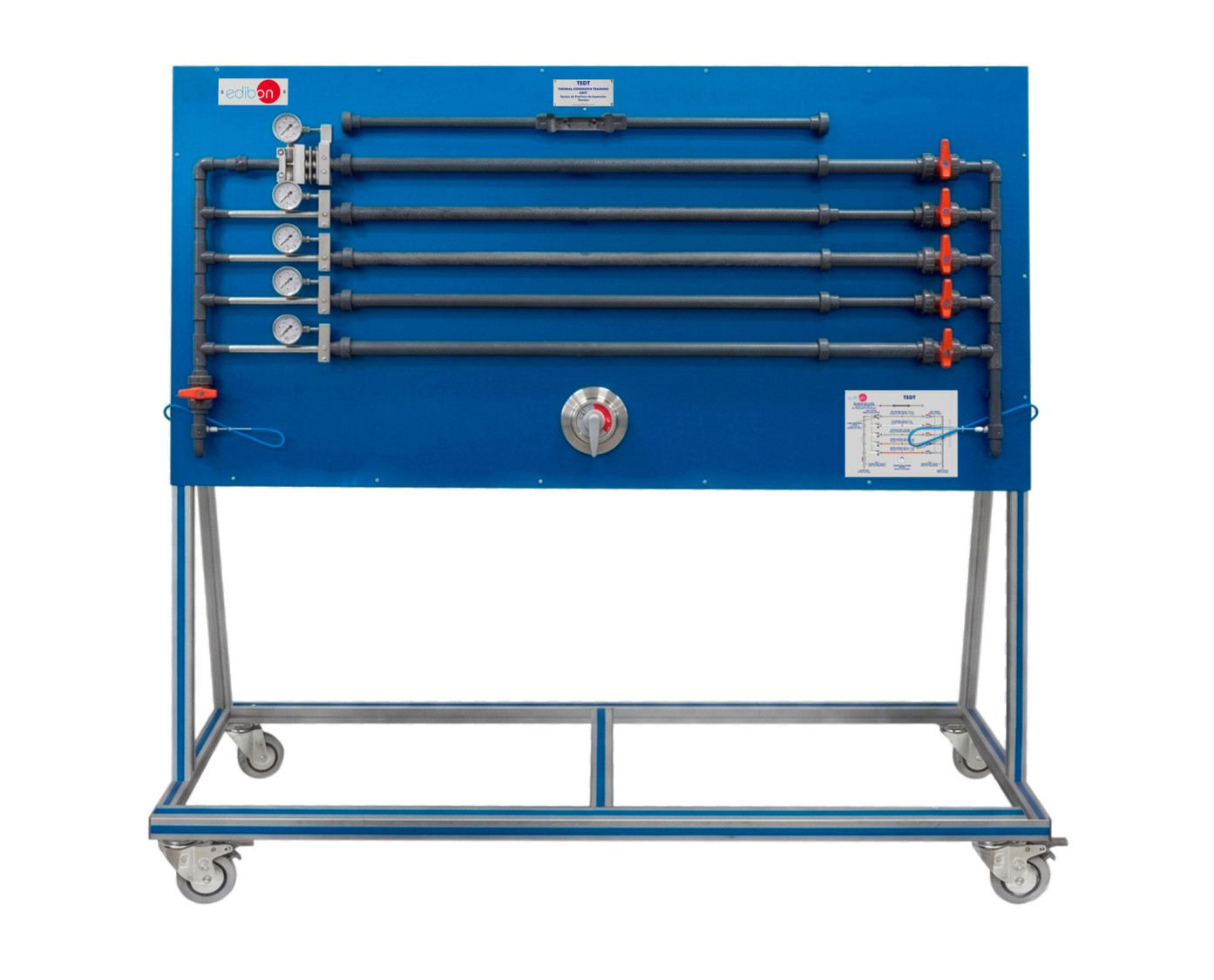

El Equipo de Prácticas de Expansión Térmica, "TEDT", diseñado por EDIBON, permite estudiar la expansión térmica de distintas secciones de tubería y la fuerza de expansión térmica.
Está compuesto por componentes reales, similares a los utilizados en instalaciones de calefacción y de agua sanitaria..
Este equipo proporciona medidas para determinar la expansión térmica de varias secciones de tubería. Se incluyen seis secciones de tubería y una de estas secciones está equipada con un compensador de expansión para compensar la tensión térmica en la tubería. Estas secciones están hechas de diferentes materiales y diámetros. El alargamiento de las tuberías se mide mediante relojes comparadores situados en uno de los extremos de las secciones de tubería y la fuerza de expansión térmica se determina con un dispositivo de medición de fuerza. Las secciones de tubería pueden seleccionarse individualmente mediante las válvulas de bola situadas a la salida de la sección de tubería. Las conexiones del agua fría y caliente se realizan a través de acoplamientos rápidos. Se puede ajustar la temperatura de entrada del agua mediante estas conexiones y un grifo mixto. Las líneas de entrada y salida disponen de dos sensores de temperatura para medir la temperatura del agua a la entrada y a la salida del equipo.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Medición del alargamiento de las secciones de tubería.
- Determinación de la expansión térmica de diferentes materiales, tales como el acero inoxidable, cobre, PVC y PE.
- Estudio del efecto del diámetro de la tubería sobre la dilatación térmica.
- Determinación de los coeficientes de dilatación térmica.
- Determinación de la fuerza de expansión térmica.
- Estudio del compensador de expansión.
