Descripción General

El Banco de Pruebas de Multibombas (2 tipos de bombas), Controlado desde Computador (PC), "PB2C", permite a los estudiantes el estudio de las características operativas de las bombas centrífuga y de engranajes. Este equipo permite controlar y medir los parámetros más representativos de las bombas.

Las medidas que pueden tomarse empleando este equipo son: presión de admisión y descarga de la bomba, caudal de agua impulsada, par y velocidad de giro de la bomba y puede determinarse la altura manométrica, la potencia hidráulica, la potencia mecánica y la eficiencia.

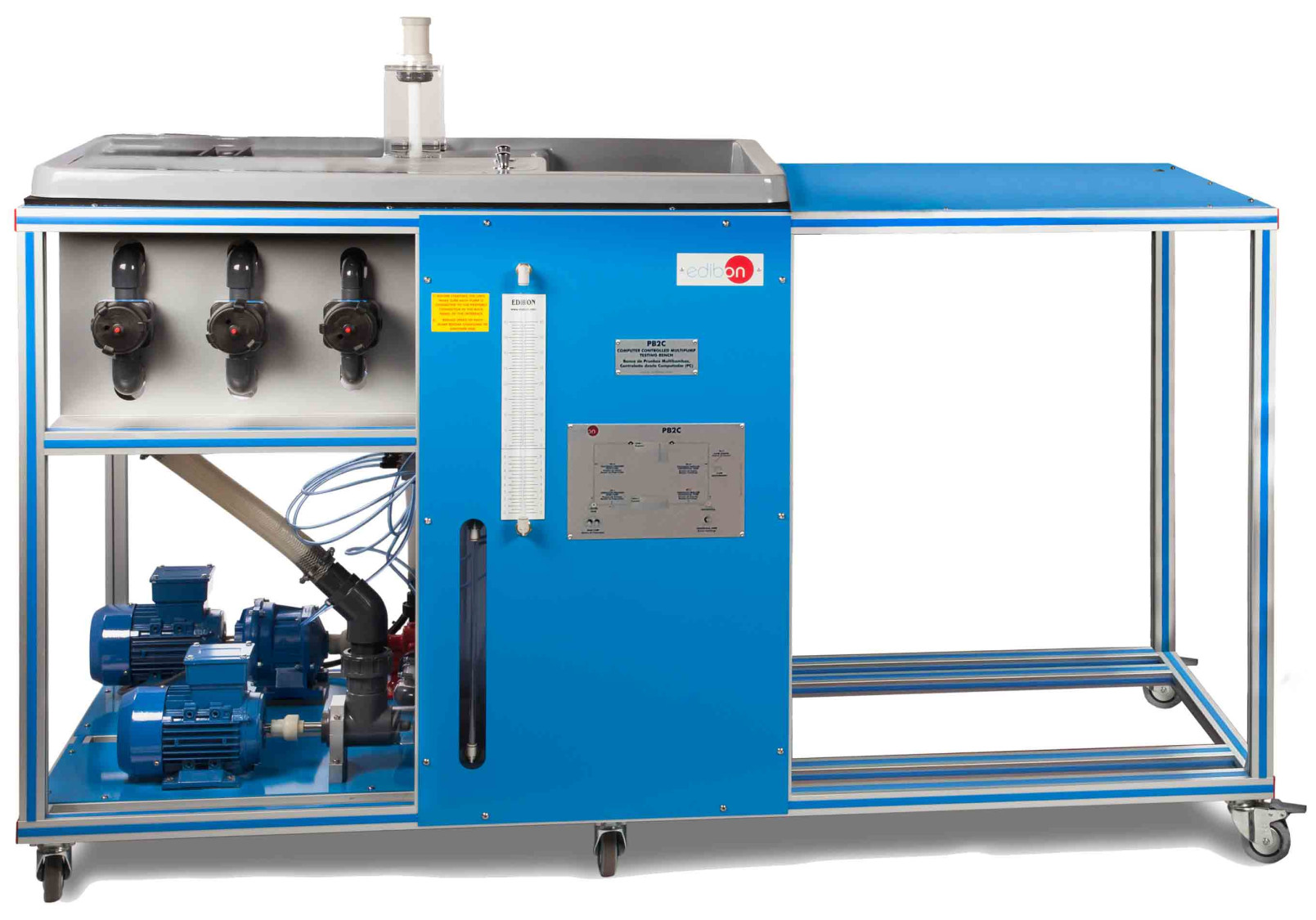

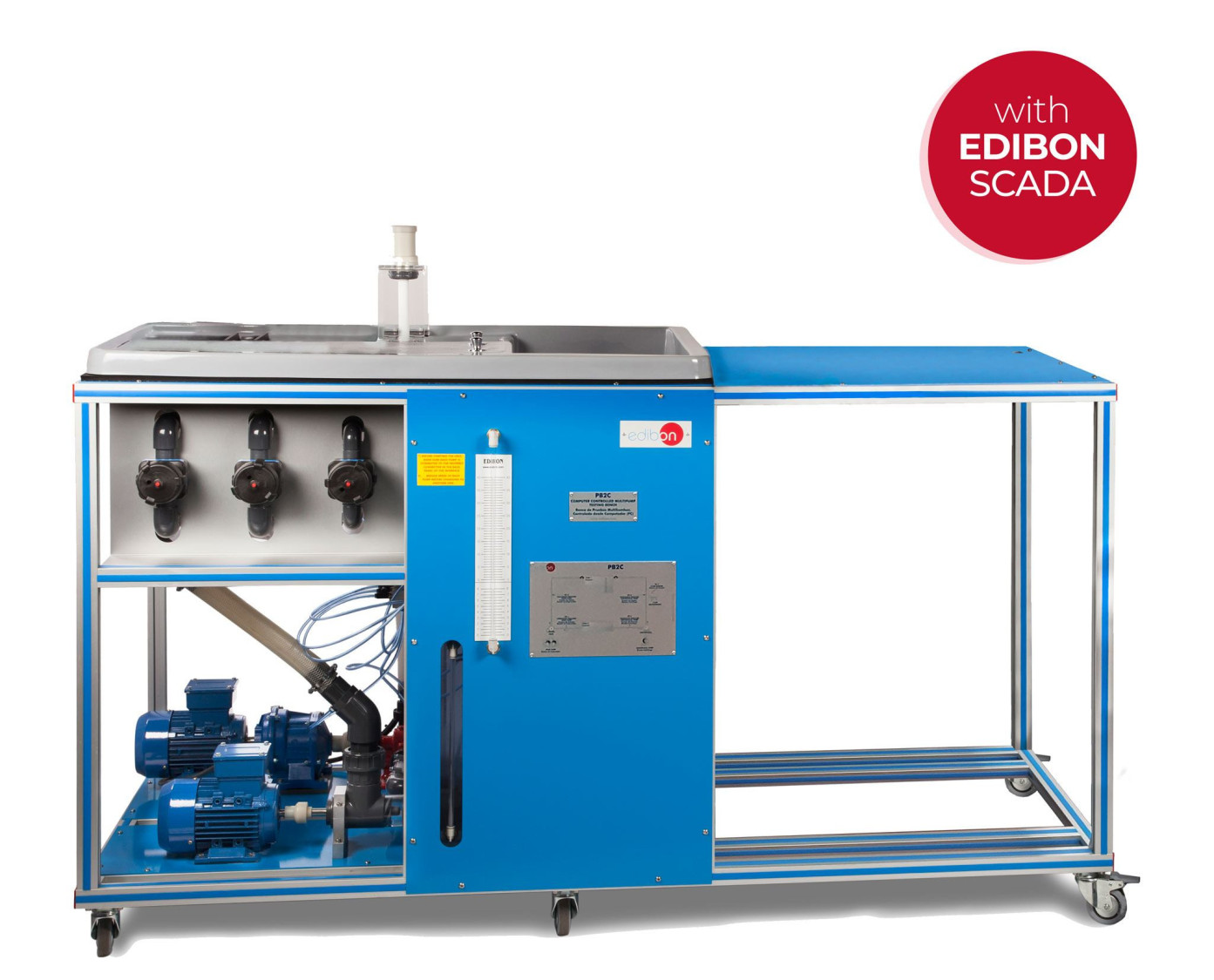

El equipo está montado en una estructura con una superficie de trabajo cubierta por una lámina plástica. En el equipo se pueden diferenciar dos partes: las bombas, con sus motores, conexiones y mangueras flexibles, y los depósitos para almacenar y recircular el agua, con sus elementos de medición.

El suministro mínimo incluye dos tipos de bombas: una bomba centrífuga y una bomba de engranajes. Existen varias bombas opcionales (no incluidas en el suministro mínimo) que pueden ser conectadas al equipo a través de válvulas y mangueras flexibles para demostrar el comportamiento operativo de dichas bombas.

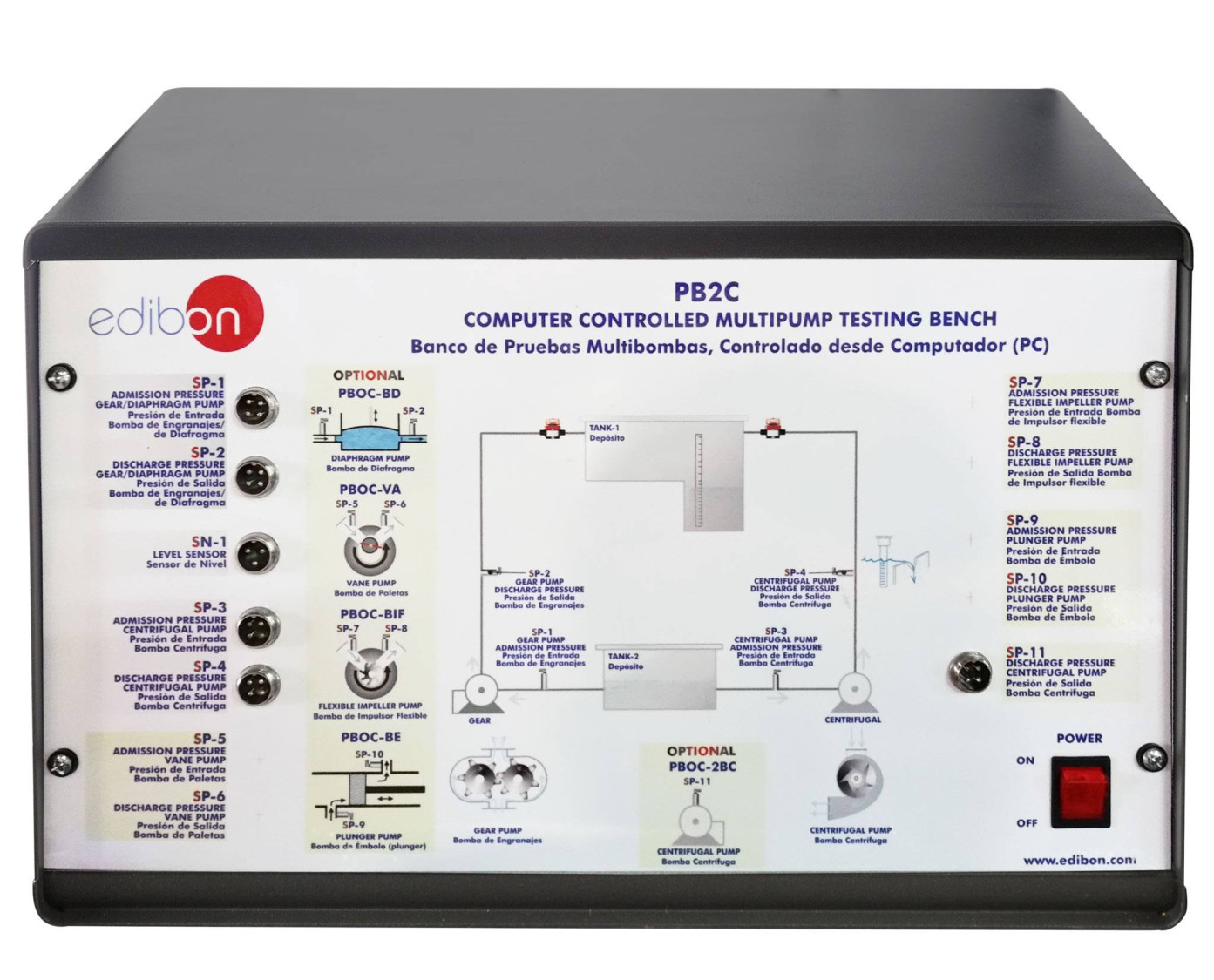

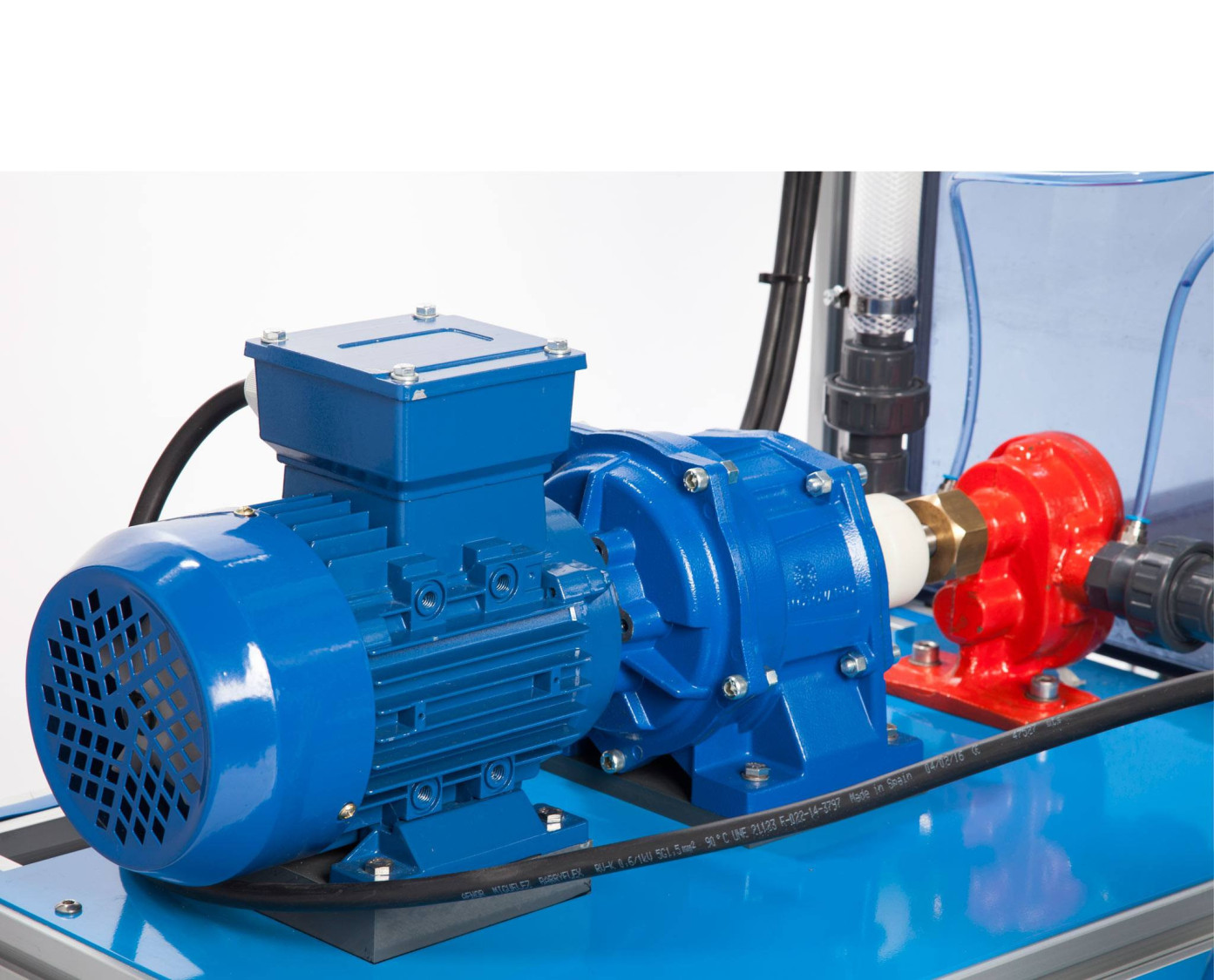

Cada bomba es activada mediante un motor individual que permite la medida directa del par del motor. La velocidad puede modificarse a través de un convertidor de frecuencia, localizado en la Caja-Interface de Control, controlado desde computador (PC).

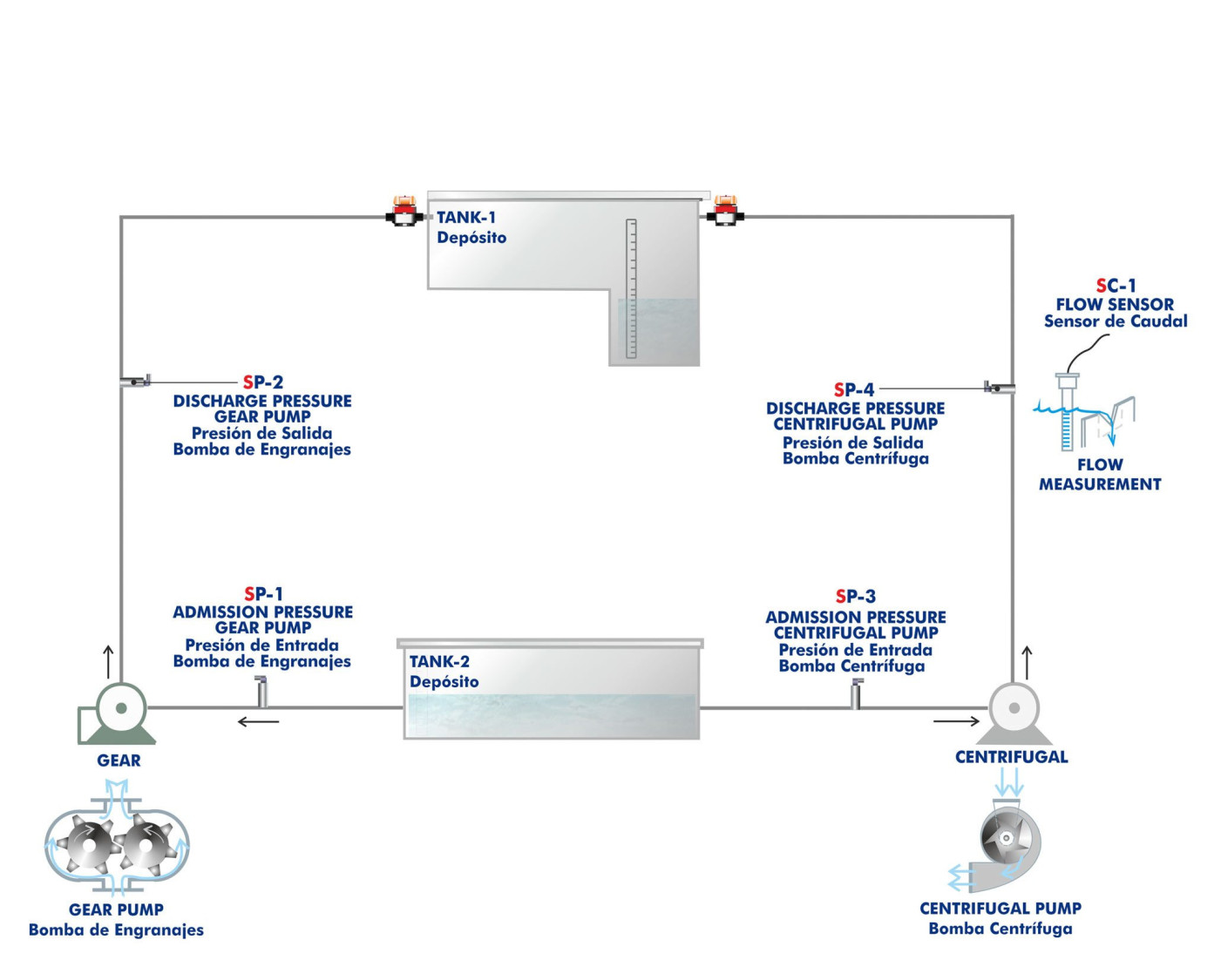

La bomba a estudiar impulsa agua en un circuito cerrado. En cada bomba existen dos tomas de presión, una en el lado de admisión y otra en el lado de descarga, para determinar la altura manométrica de las diferentes bombas. Estas tomas se conectan a sus correspondientes sensores de presión.

Las bombas incluidas en el suministro mínimo se conectan a través de mangueras flexibles al depósito volumétrico y al depósito de almacenamiento. La conexión de las bombas opcionales al depósito volumétrico y al depósito de almacenamiento se realiza a través de válvulas, conexiones y mangueras flexibles.

El equipo incluye dos depósitos, colocados a diferentes niveles, para recircular agua. El depósito volumétrico superior, localizado por encima del depósito de almacenamiento de agua, está equipado con dos vertederos y dos pantallas amortiguadoras e incluye una válvula de descarga y un actuador.

El depósito volumétrico ha sido diseñado para alojar caudales bajos o elevados e incluye un sensor de nivel para determinar el caudal de agua y el nivel de agua en el depósito volumétrico, un tubo indicador transparente y una escala graduada. Dispone de un sistema de seguridad por desbordamiento que permite verter agua en el depósito de almacenamiento si se realiza un uso incorrecto. El depósito de almacenamiento incluye un tubo indicador transparente.

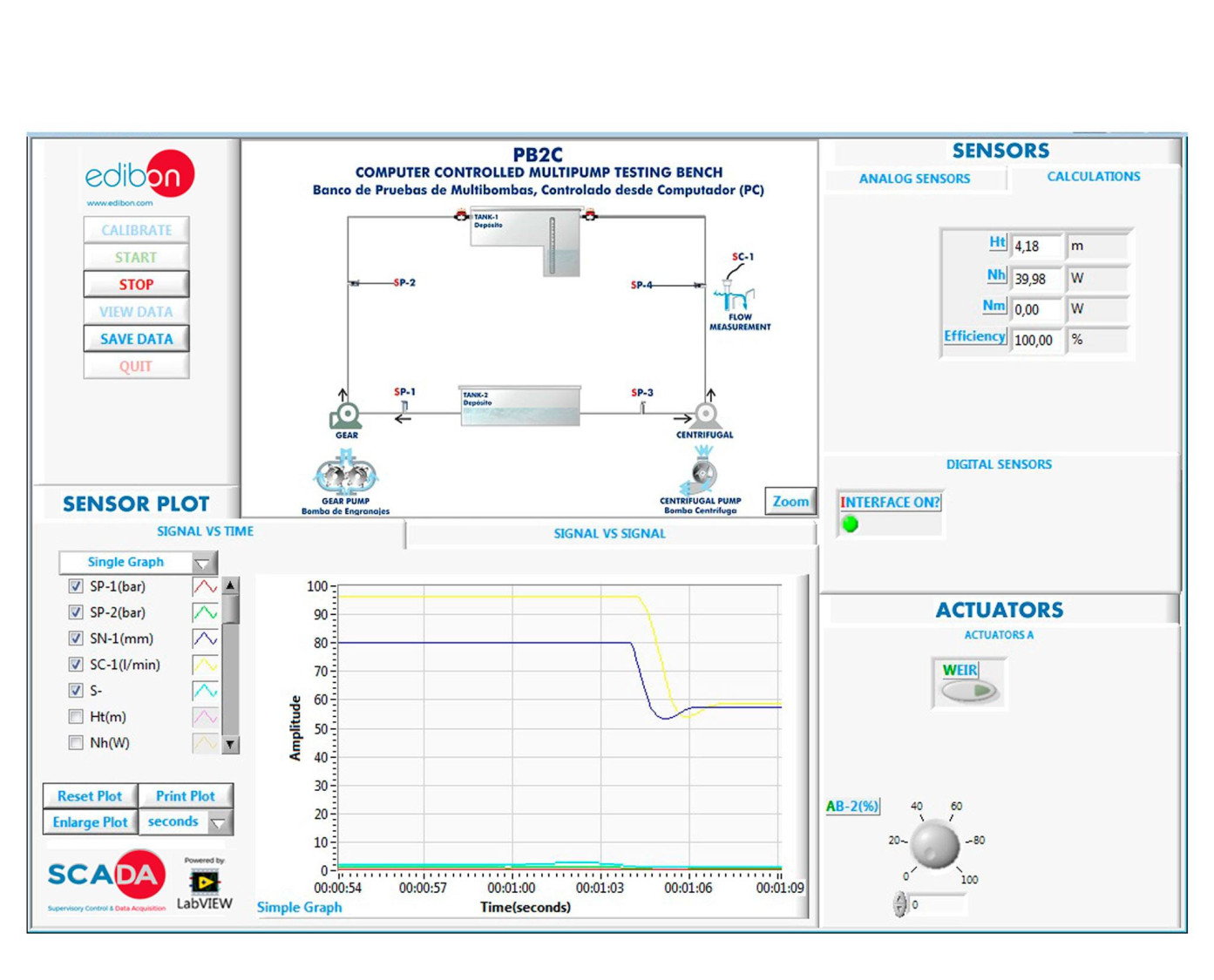

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación del caudal mediante un vertedero de pared delgada en forma "U".
  2. Determinación del coeficiente de descarga de un vertedero de pared delgada en forma "U".
  3. Determinación de la curva Q vs r.p.m. de la bomba centrífuga.
  4. Determinación de la curva Q vs r.p.m. de la bomba de engranajes.
  5. Determinación de la curva H vs Q para distintas r.p.m. de la bomba centrífuga.
  6. Determinación de la curva H vs Q para distintas r.p.m. de la bomba de engranajes.
  7. Determinación de la potencia mecánica vs caudal para distintas r.p.m. de la bomba centrífuga.
  8. Determinación de la potencia mecánica vs caudal para distintas r.p.m. de la bomba de engranajes.
  9. Determinación de la curva h vs el caudal para distintas r.p.m. de la bomba centrífuga.
  10. Determinación de la curva h vs el caudal para distintas r.p.m. de la bomba de engranajes.
  11. Determinación del mapa de una bomba centrífuga.
  12. Determinación del mapa de una bomba de engranajes.
  13. Determinación de las curvas características adimensionales de las diferentes bombas.
  14. Determinación de la velocidad específica de las diferentes bombas.
  15. Verificación de las reglas de semejanza para bombas de diferentes geometrías.
  16. Calibración de los sensores

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas adicionales para ser realizadas con los Elementos recomendados: (No incluidos)

Segunda Bomba Centrífuga (PBOC-2BC):

  1. Acoplamiento en serie de dos bombas centrífugas de diferentes características.
  2. Acoplamiento en serie de dos bombas centrífugas con las mismas características.
  3. Acoplamiento en paralelo de dos bombas centrífugas con las mismas características.
  4. Acoplamiento en paralelo de dos bombas centrífugas de diferentes características.

Bomba de Impulsión Flexible (PBOC-BIF):

  1. Determinación de la curva Q vs r.p.m. de la bomba de impulsor flexible.
  2. Determinación de la curva H vs Q para distintas r.p.m. de la bomba de impulsor flexible.
  3. Determinación de la potencia mecánica vs caudal para distintas r.p.m. de la bomba de impulsor flexible.
  4. Determinación de la curva h vs del caudal para distintas r.p.m. de la bomba de impulsor flexible.
  5. Determinación del mapa de una bomba de impulsor flexible.

Bomba de Diafragma (PBOC-BD):

  1. Determinación de la curva Q vs r.p.m. de la bomba de diafragma.
  2. Determinación de la curva H vs Q para distintas r.p.m. de la bomba de diafragma.
  3. Determinación de la potencia mecánica vs caudal para distintas r.p.m. de la bomba de diafragma.
  4. Determinación de la curva h vs del caudal para distintas r.p.m. de la bomba de diafragma.
  5. Determinación del mapa de una bomba de diafragma.

Bomba de Émbolo (Plunger) (PBOC-BE):

  1. Determinación de la curva Q vs r.p.m. de la bomba de émbolo (plunger).
  2. Determinación de la curva H vs Q para distintas r.p.m. de la bomba de émbolo (plunger).
  3. Determinación de la potencia mecánica vs caudal para distintas r.p.m. de la bomba de émbolo (plunger).
  4. Determinación de la curva h vs del caudal para distintas r.p.m. de la bomba de émbolo (plunger).
  5. Determinación del mapa de una bomba de émbolo (plunger).

Bomba de Paletas (PBOC-VA):

  1. Determinación de la curva Q vs r.p.m. de la bomba de paletas.
  2. Determinación de la curva H vs Q para distintas r.p.m. de la bomba de paletas.
  3. Determinación de la potencia mecánica vs caudal para distintas r.p.m. de la bomba de paletas.
  4. Determinación de la curva h vs del caudal para distintas r.p.m. de la bomba de paletas.
  5. Determinación del mapa de una bomba de paletas.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo PB2C a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo PB2C.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
