Descripción General

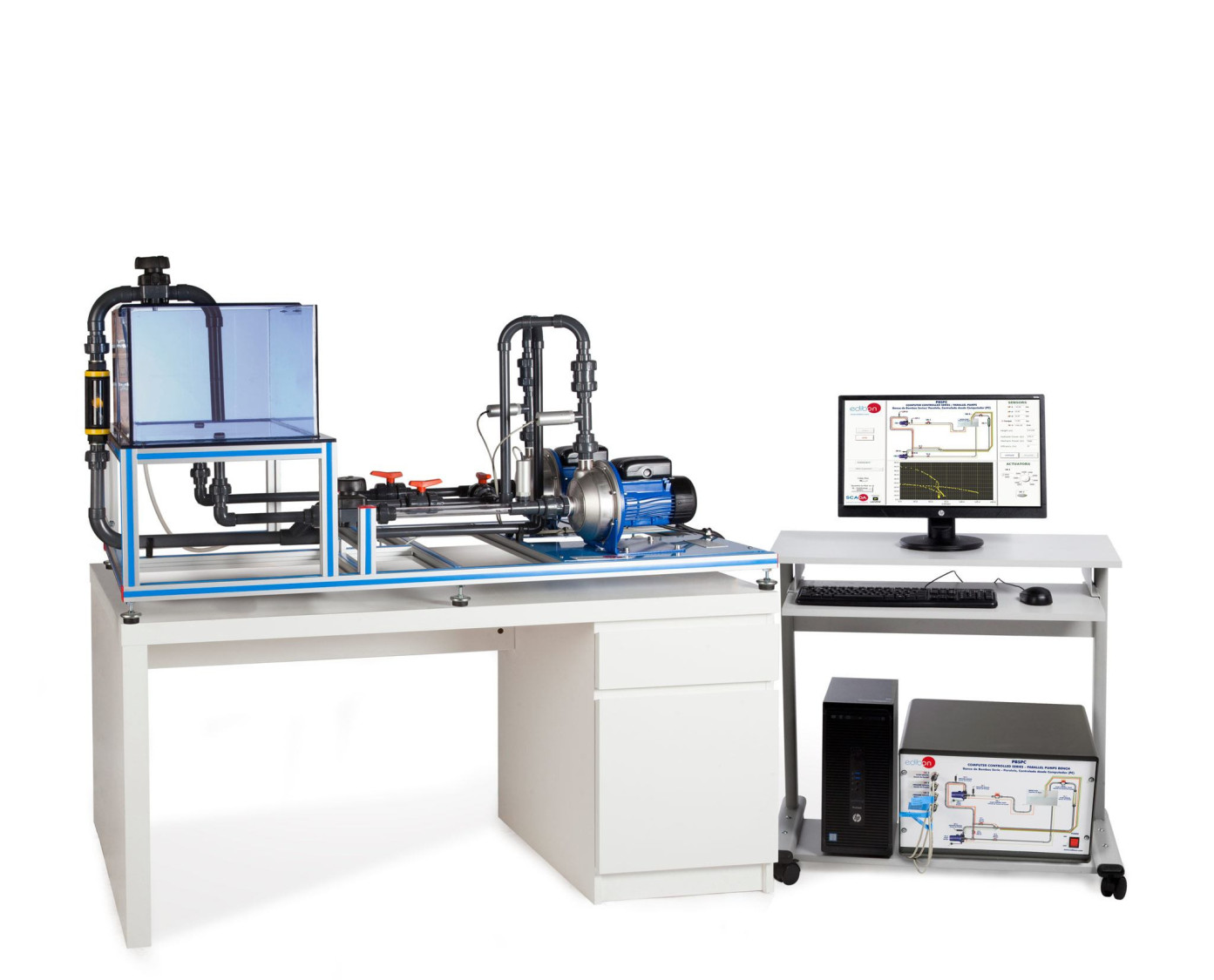

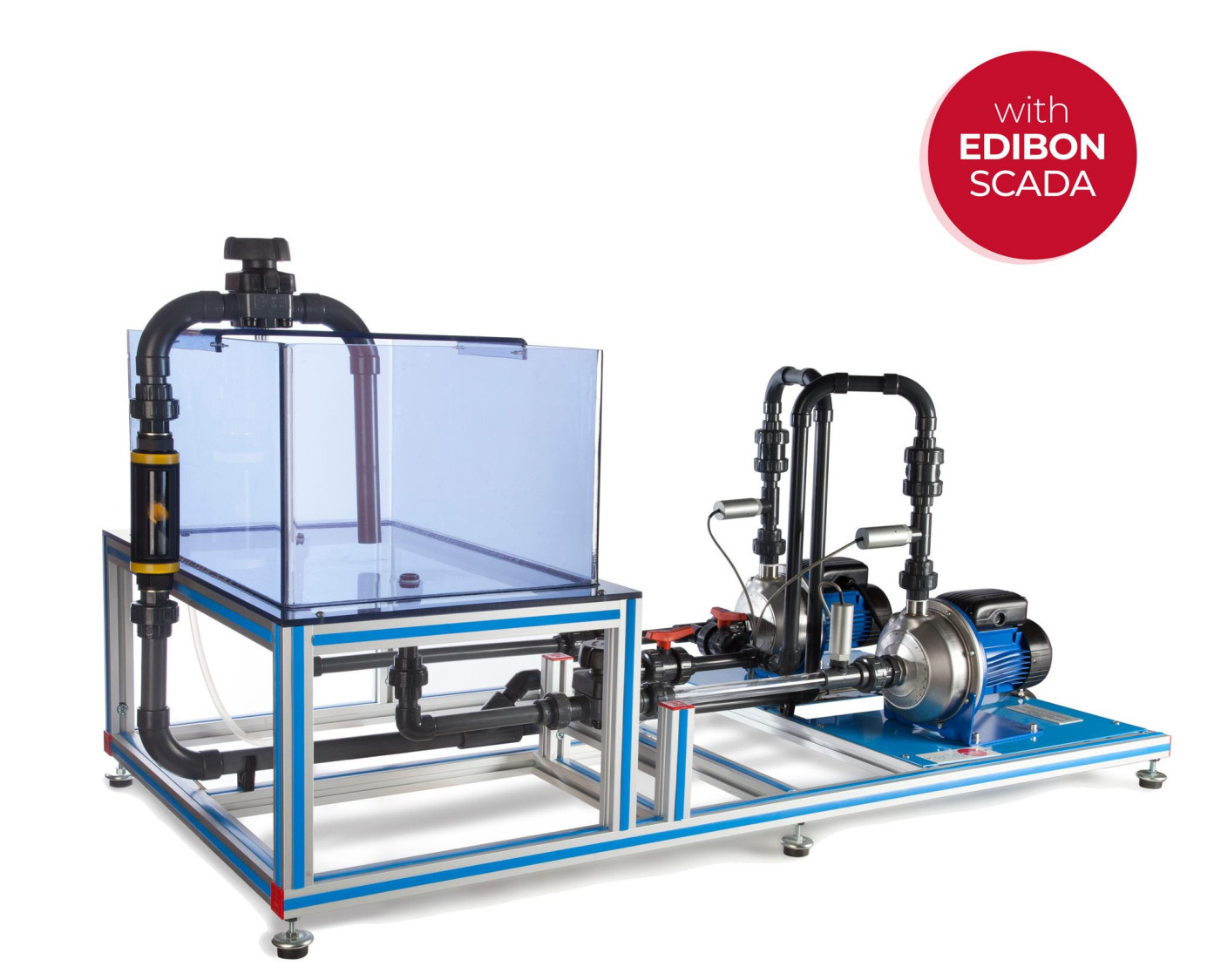

El Banco de Bombas Serie/Paralelo, Controlado desde Computador (PC), "PBSPC", está diseñado para demostrar las ventajas operativas del funcionamiento en serie o en paralelo, según el rendimiento requerido.

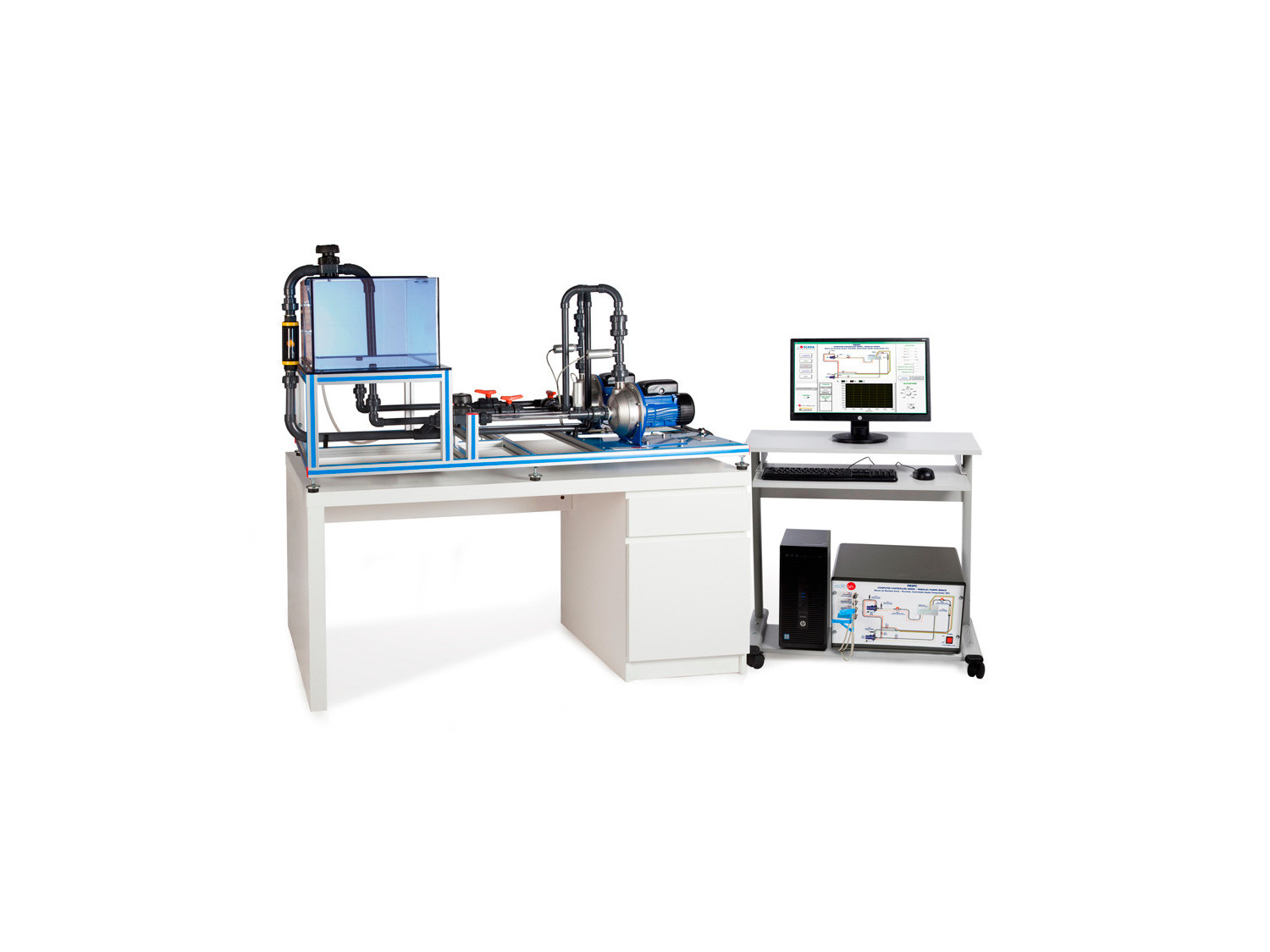

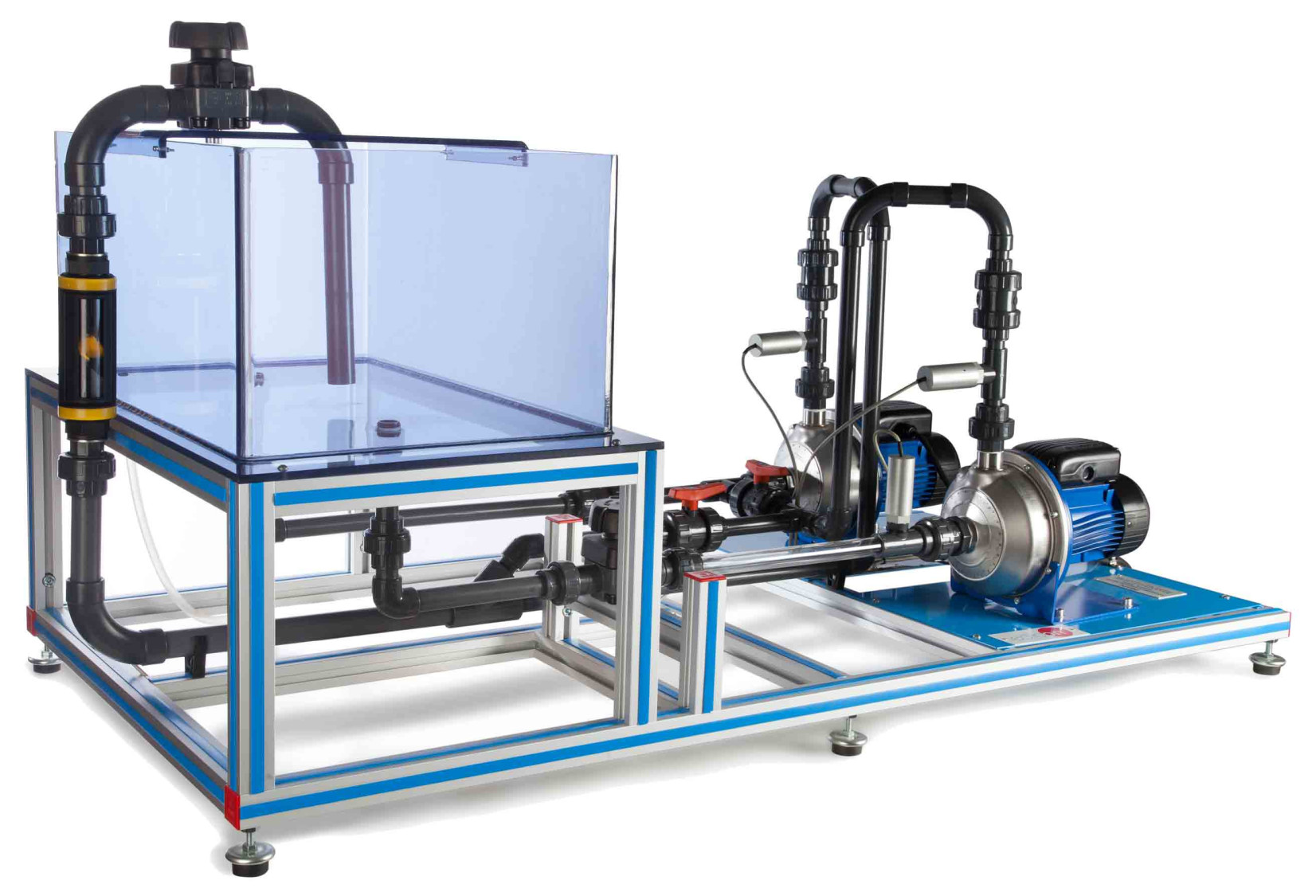

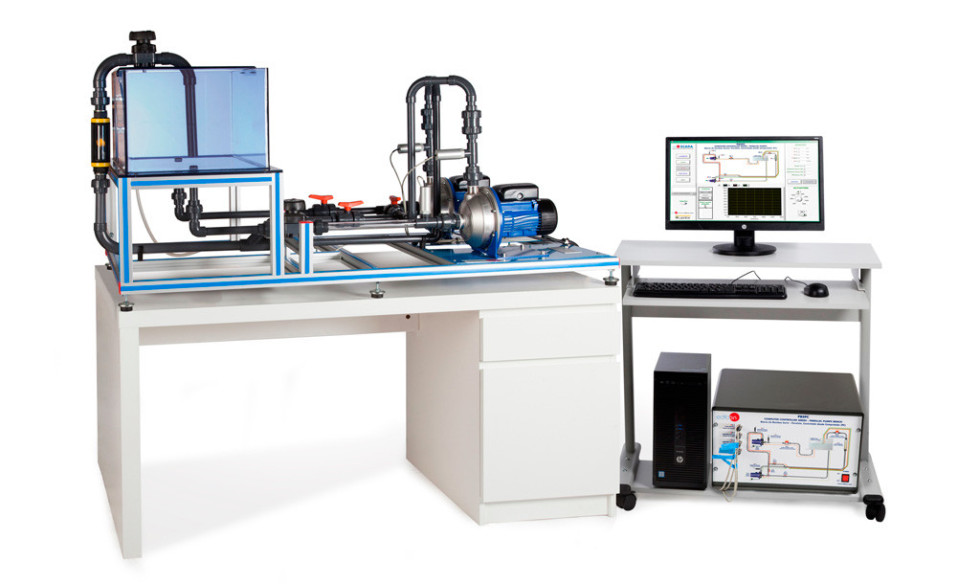

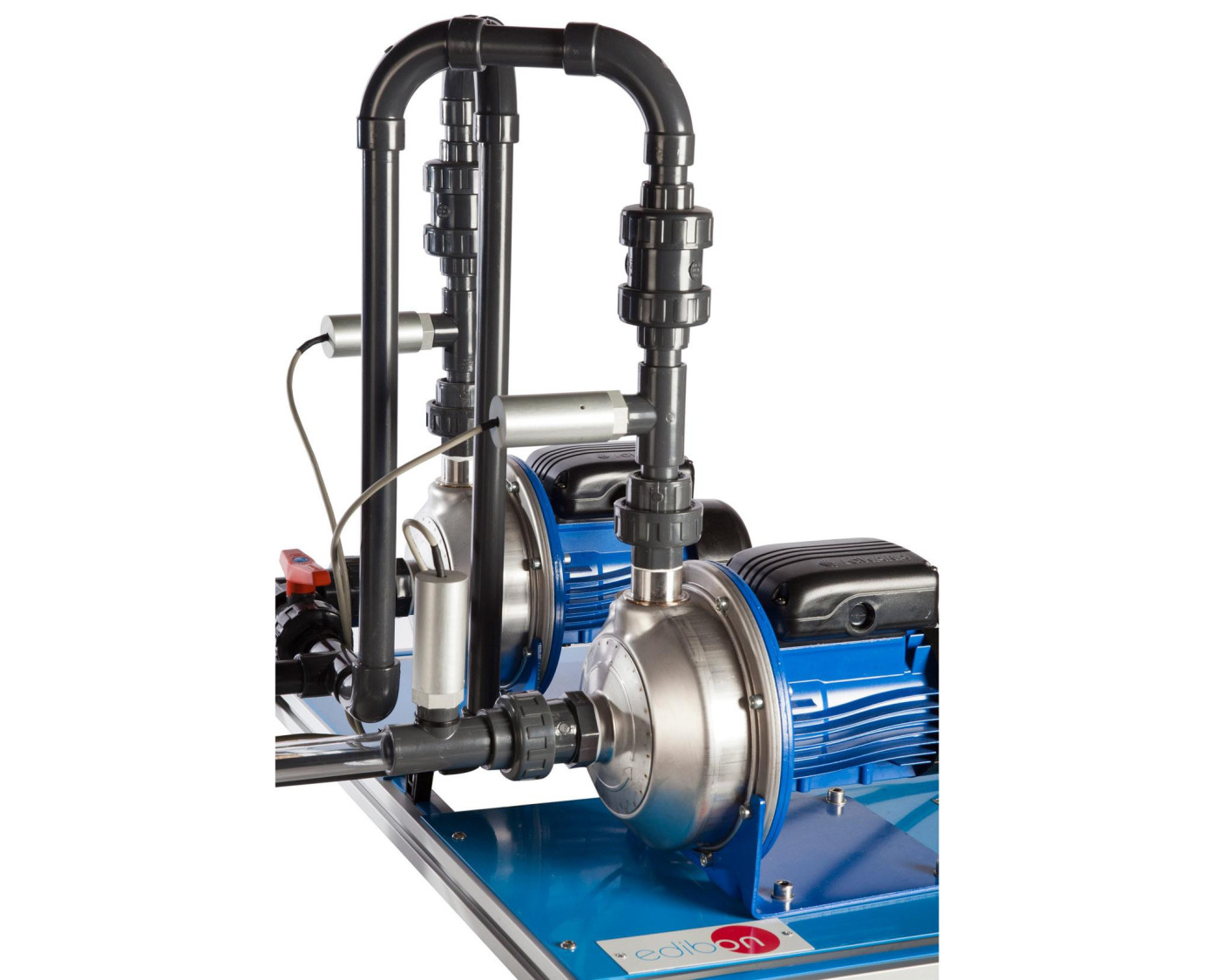

Este equipo consta de dos bombas centrífugas, un depósito de suministro de agua, tuberías de circulación, válvulas de regulación, tres sensores de presión y un sensor de caudal.

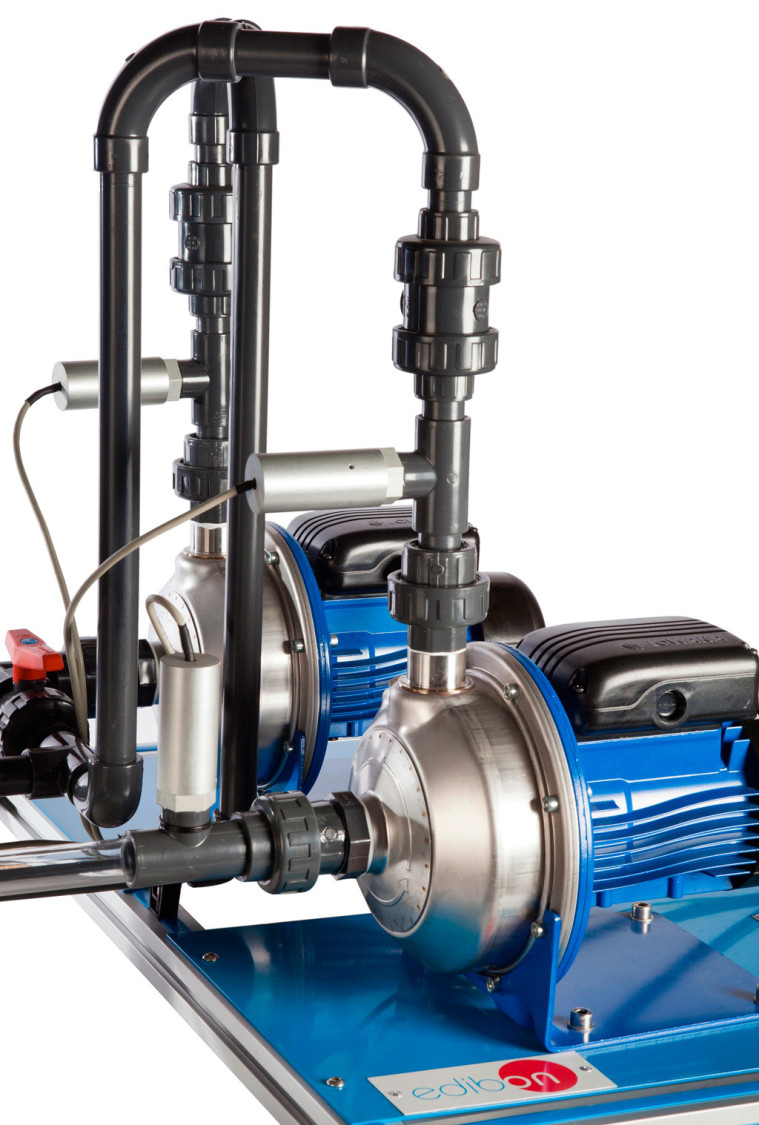

Las bombas centrífugas pueden funcionar: aisladamente, acopladas en serie ó acopladas en paralelo. Una bomba está accionada a través de un motor trifásico con posibilidad de regulación y medición de la velocidad de giro así como de medición del par mecánico transmitido, y la otra bomba está accionada a través de un motor monofásico.

Las bombas van instaladas en un sistema de tuberías que, por ser un circuito cerrado, evita el gasto permanente de agua durante su funcionamiento.

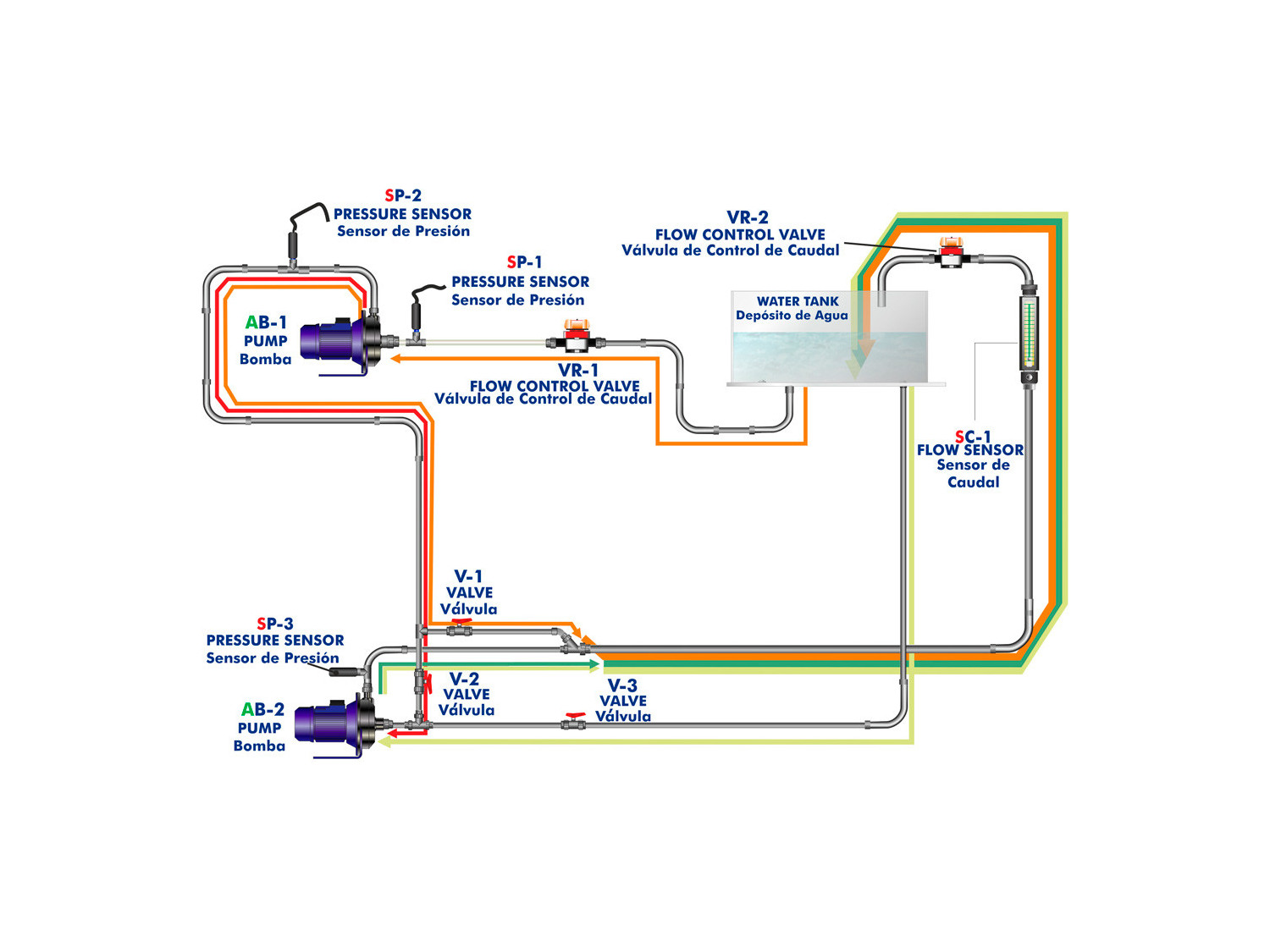

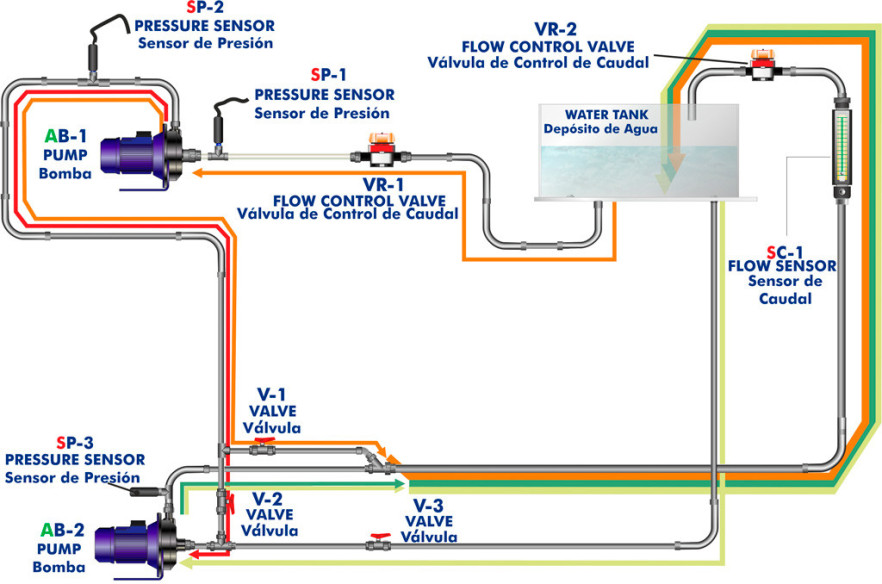

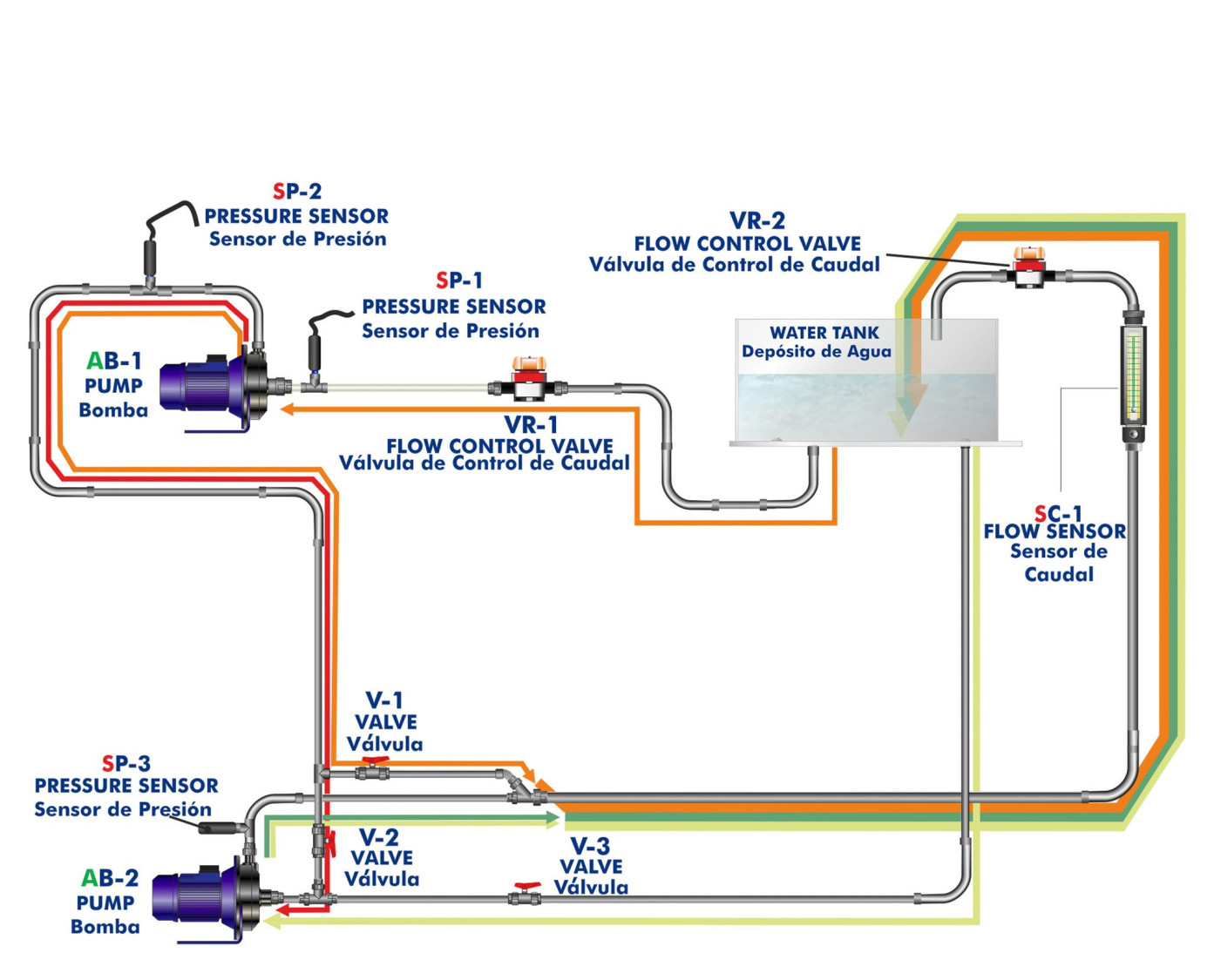

Mediante el posicionamiento adecuado de las válvulas es posible conectar las bombas por separado, en serie ó en paralelo, según sea el ensayo que pretendamos realizar.

El equipo "PBSPC" dispone de instrumentación y sensores que permiten medir, desde el computador (PC), los parámetros más representativos de las bombas:

  • Velocidad del motor.
  • Caudal total impulsado.
  • Presión de admisión y descarga.
  • Par.
  • Valores calculados:
  • Altura total.
  • Potencia hidráulica.
  • Potencia mecánica.
  • Eficiencia.

Parámetros ajustables, como:

  • Velocidad del motor y caudal.
  • Posición de la válvula.

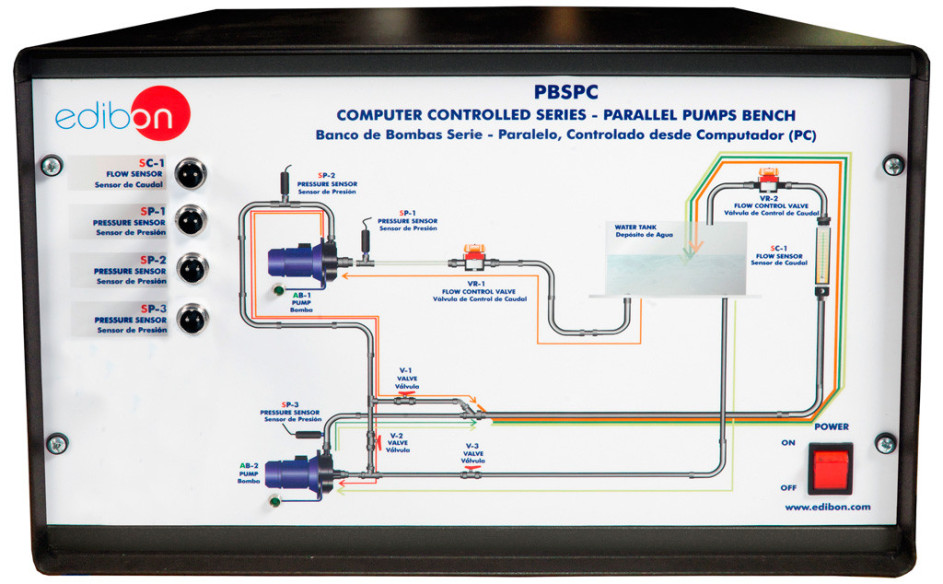

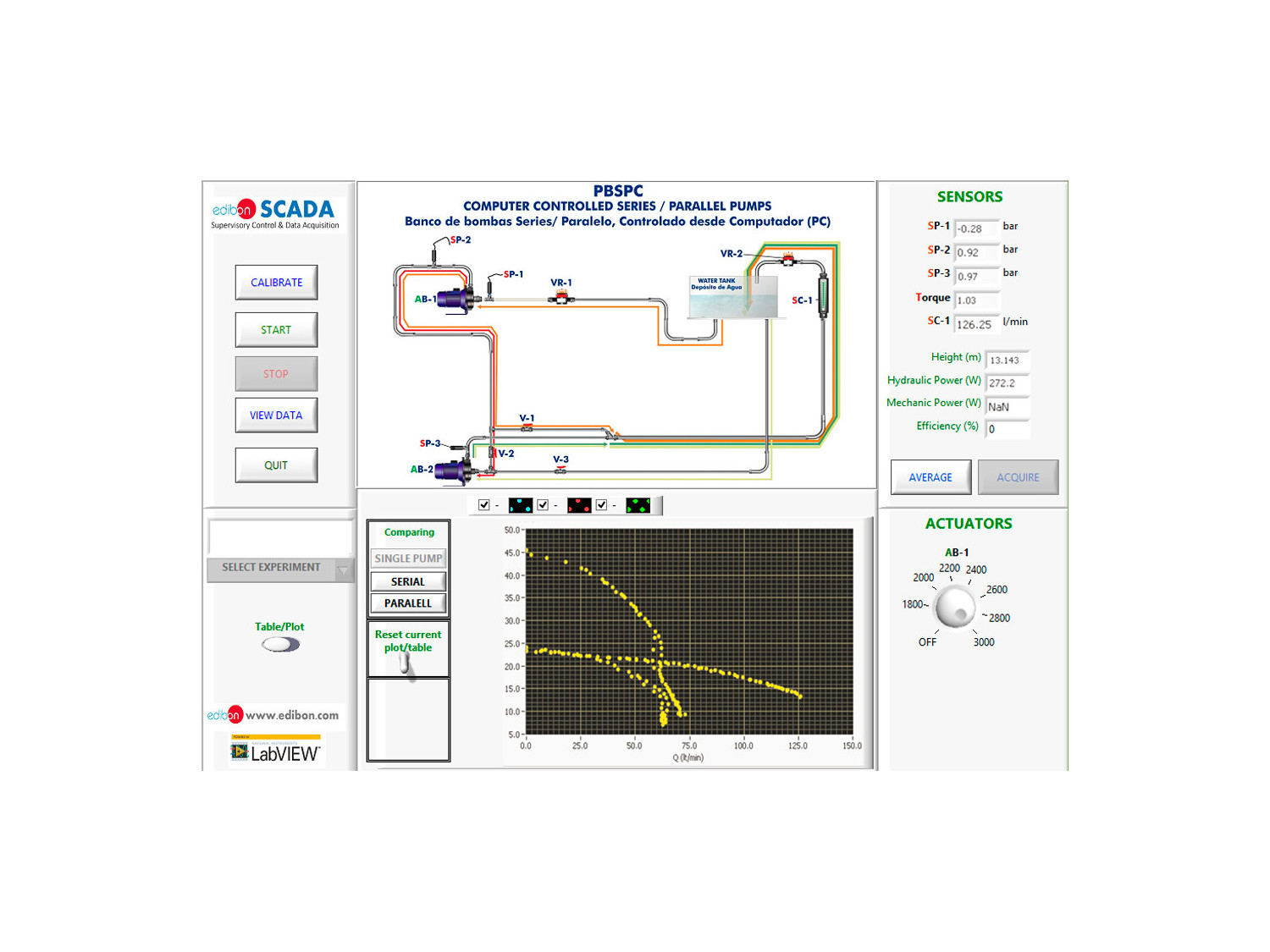

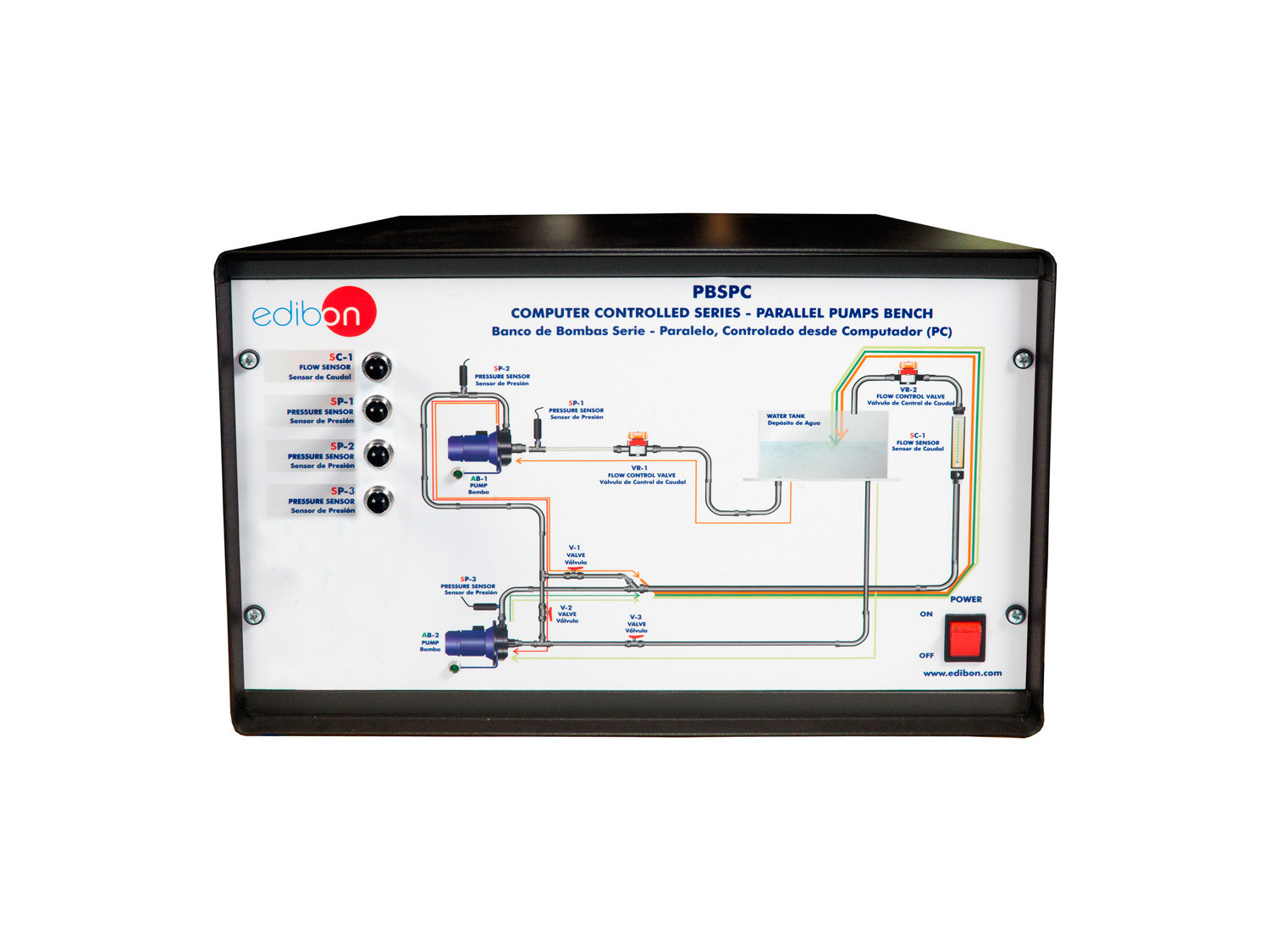

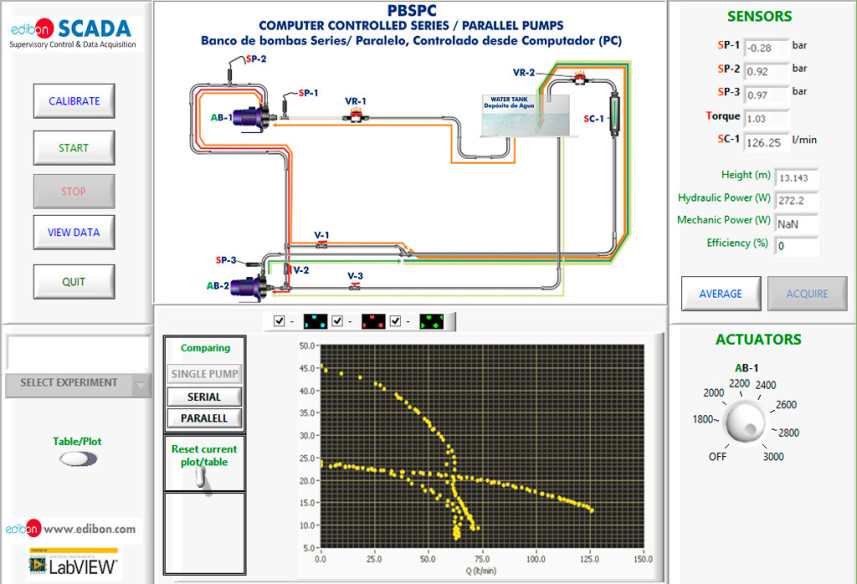

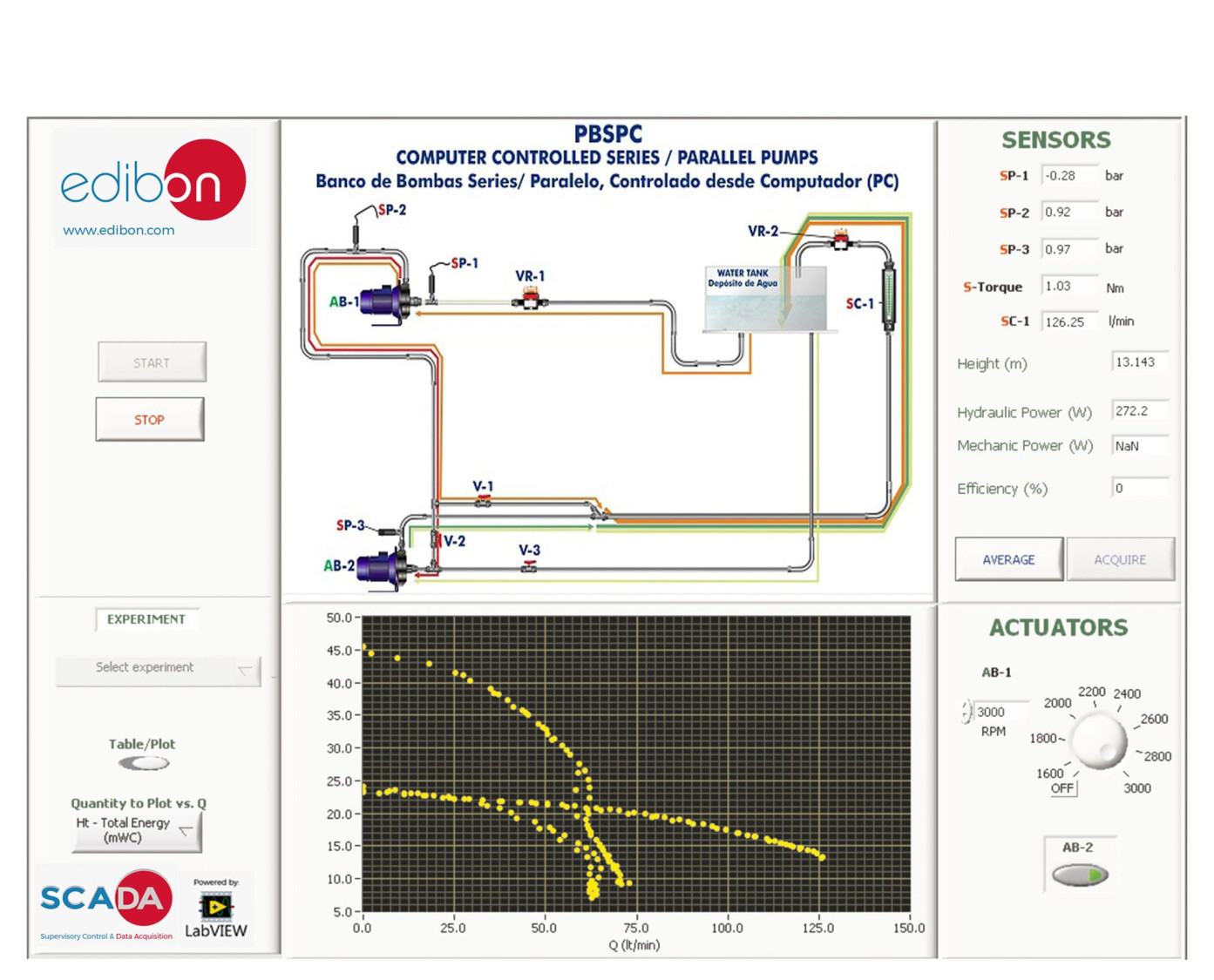

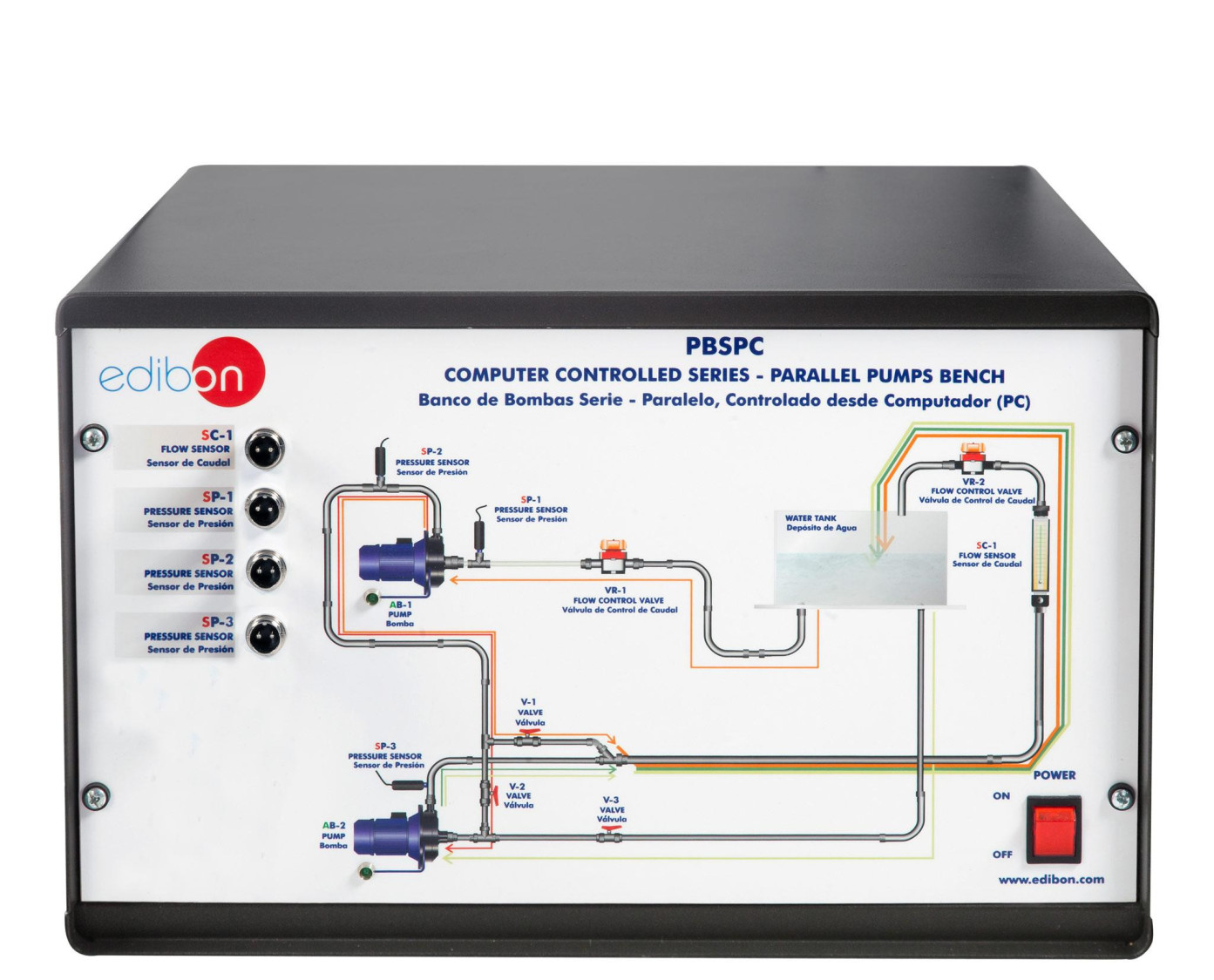

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Obtención de las curvas H (Q), N (Q), Rto% (Q).
  2. Tres representaciones simultáneas de H (Q), N (Q) y Rto% (Q).
  3. Obtención del mapa de una bomba centrífuga.
  4. Estudio adimensional de las magnitudes H*, N* y Q*.
  5. Ensayo de cavitación y obtención de las curvas NPSHr.
  6. Acoplamiento en serie de dos bombas de características iguales.
  7. Acoplamiento en serie de dos bombas de características distintas.
  8. Acoplamiento en paralelo de dos bombas de características iguales.
  9. Acoplamiento en paralelo de dos bombas de características distintas.
  10. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo PBSPC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo PBSPC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
