Descripción General

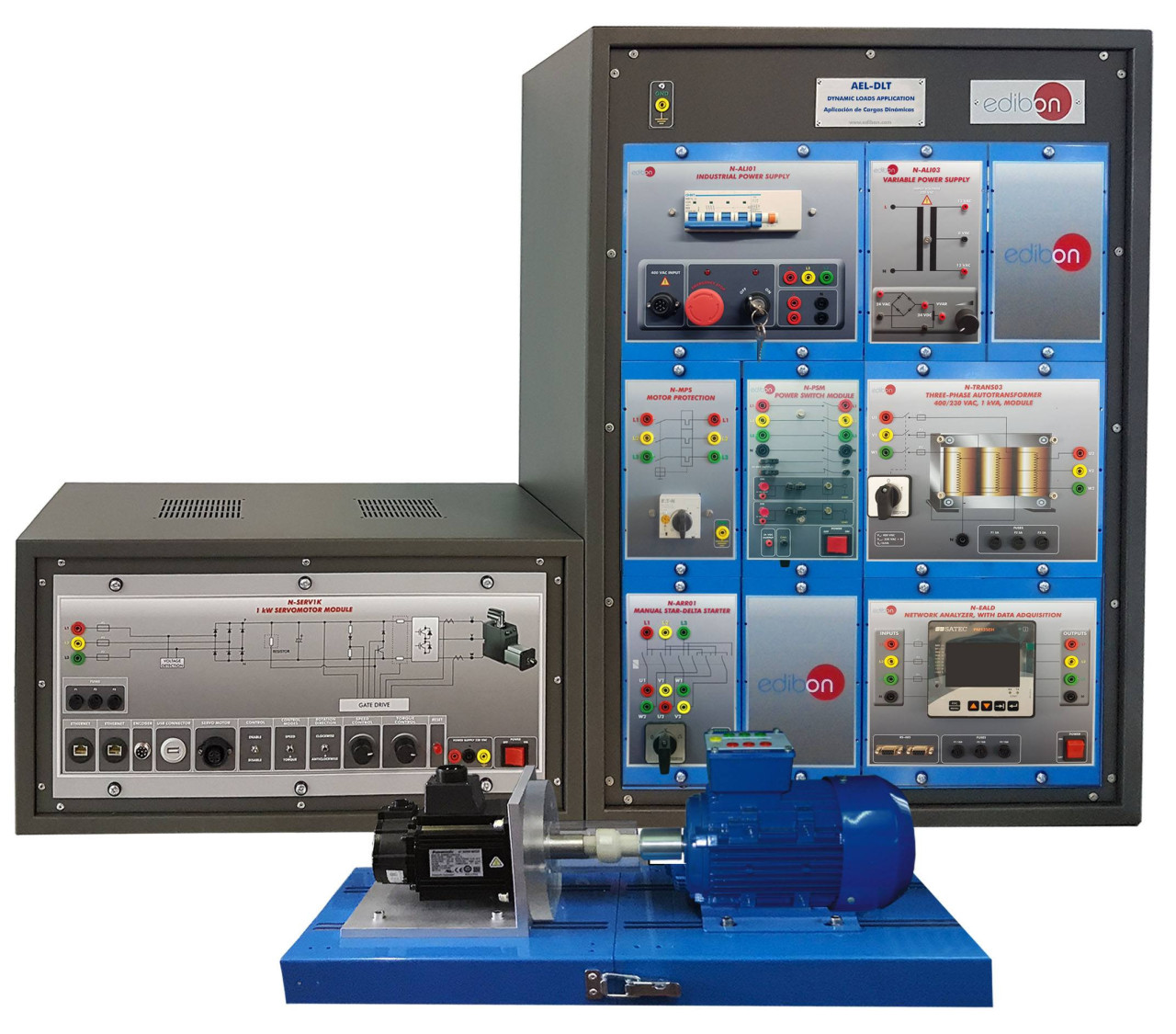

La Aplicación de Cargas Dinámicas, "AEL-DLT", ha sido diseñada para estudiar el comportamiento de las cargas dinámicas en el campo de los sistemas eléctricos de potencia.

La aplicación consta de un motor de inducción de jaula de ardilla el cual se utilizará como carga eléctrica dinámica. Para poder analizar su influencia en la red eléctrica, la aplicación incluye también un analizador de redes para poder visualizar los parámetros eléctricos más relevantes tales como el factor de potencia, las corrientes de línea, las potencias activa, reactiva y aparente, entre otros muchos parámetros. Dicho analizador dispone a su vez de un puerto de comunicaciones con un software propio que permitirá visualizar las formas de onda así como los parámetros eléctricos medidos.

Por otro lado, es interesante poder estudiar el tradicional método de arranque estrella/triángulo en motores de inducción mediante el módulo que se incluye en esta aplicación. De esta forma se puede observar la diferencia entre un arranque directo y un arranque más progresivo como el mencionado. Para poder realizar el arranque estrella/triángulo, la aplicación incluye también un autotransformador trifásico que permite adaptar los niveles de voltaje de la red a los adecuados para el motor de inducción. También se incluyen dos módulos de bancos de condensadores diseñados para realizar la compensación del factor de potencia de la red. Esto es necesario cuando aumenta la carga mecánica en el eje de los motores de inducción. Es entonces cuando, en las instalaciones reales, se incorporan baterías de condensadores para optimizar el factor de potencia.

Es importante remarcar que se requiere adquirir la aplicación "AEL-SERIN/CA-1KW". Esta aplicación es fundamental para poder cargar de forma dinámica el eje del motor de inducción de jaula de ardilla. Se trata de un servomotor con su respectivo controlador que permitirá variar la carga mecánica en el eje del motor de jaula de ardilla para poder estudiar su comportamiento en todo su espectro de su curva par/velocidad. De esta forma se podrá observar la influencia de dicha carga en los parámetros eléctricos de la red que suministrará potencia al motor. Esto mismo es lo que sucede en las redes eléctricas reales a lo largo del día. Se conectan y desconectan cargas eléctricas de distintos tipos, influyendo en la curva de la demanda y también en el factor de potencia global de la red eléctrica.

Para la realización de ensayos electrodinámicos avanzados de máquinas eléctricas, se recomienda adquirir el Software de Control y Adquisición de Datos de Máquinas Eléctricas, "EM-SCADA", junto con la aplicación "AEL-SERIN/CA-1KW". Este software avanzado permite monitorizar las formas de onda de voltaje, corriente, par y velocidad para el estudio en profundidad de las máquinas eléctricas ensayadas.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de las cargas dinámicas (motor de inducción trifásico).
  2. Medición de la potencia dependiendo de la carga de frenado.
  3. Medición de la potencia activa dependiendo de las condiciones de frenado.
  4. Medición de la potencia reactiva según las condiciones del motor de inducción.
  5. Medición de la potencia activa inversa y desconexión del motor de inducción.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Ejercicios prácticos con el software recomendado, "EM-SCADA":

  1. Monitorización en tiempo real del par.
  2. Monitorización en tiempo real de la velocidad.
  3. Monitorización en tiempo real de los valores RMS de corriente y tensión.
  4. Monitorización en tiempo real de las formas de onda de corriente y tensión.
  5. Estudio electrodinámico avanzado del motor.
  6. Ensayo de frenado automático y monitorización en tiempo real de los resultados.
  7. Obtención de las curvas características de la máquina (parvelocidad, par-corriente etc).
  8. Almacenamiento y comparación de los resultados obtenidos.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.
