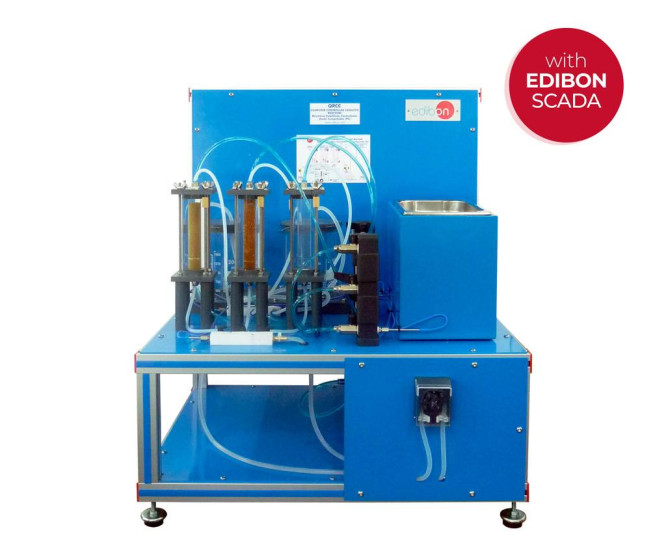

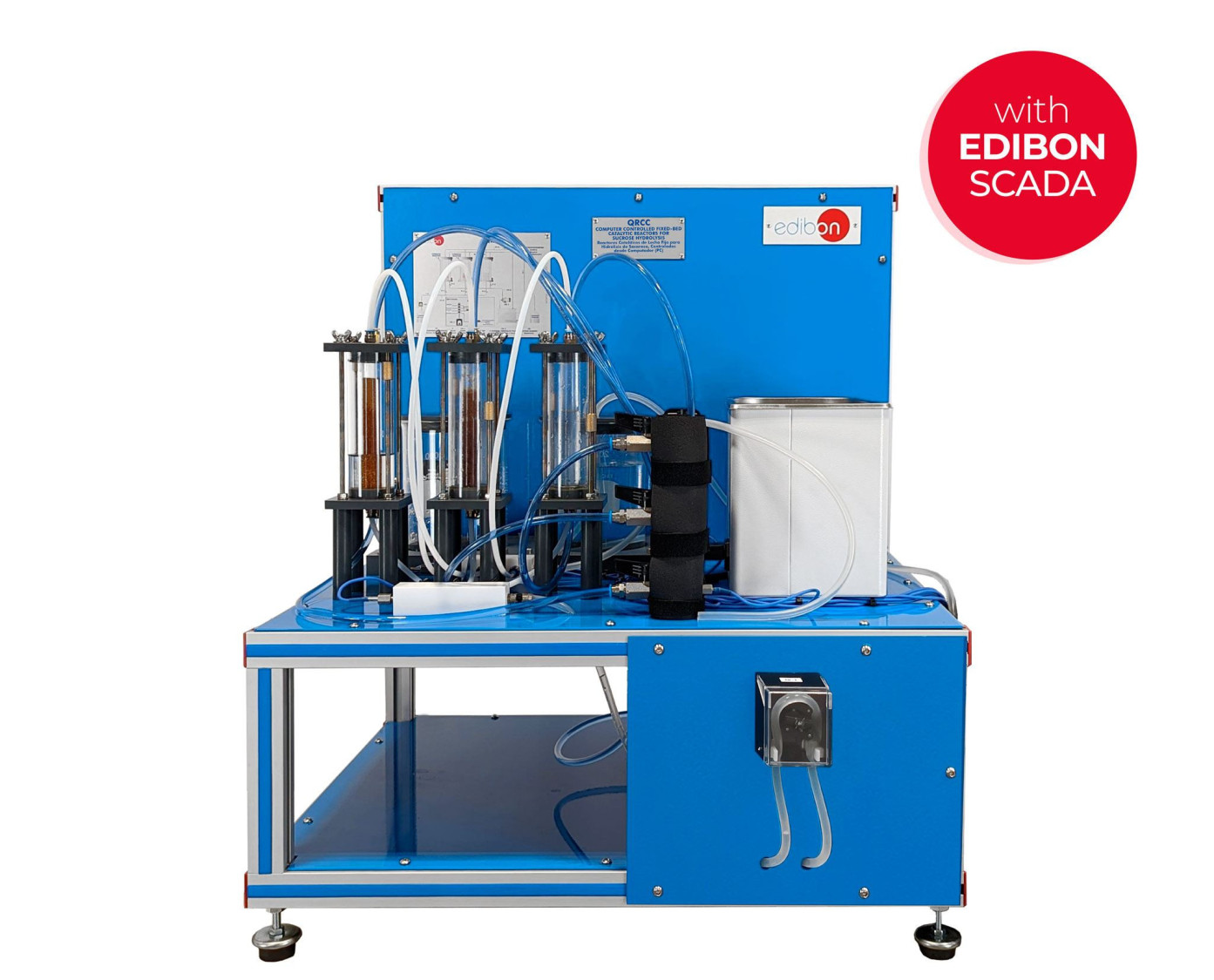

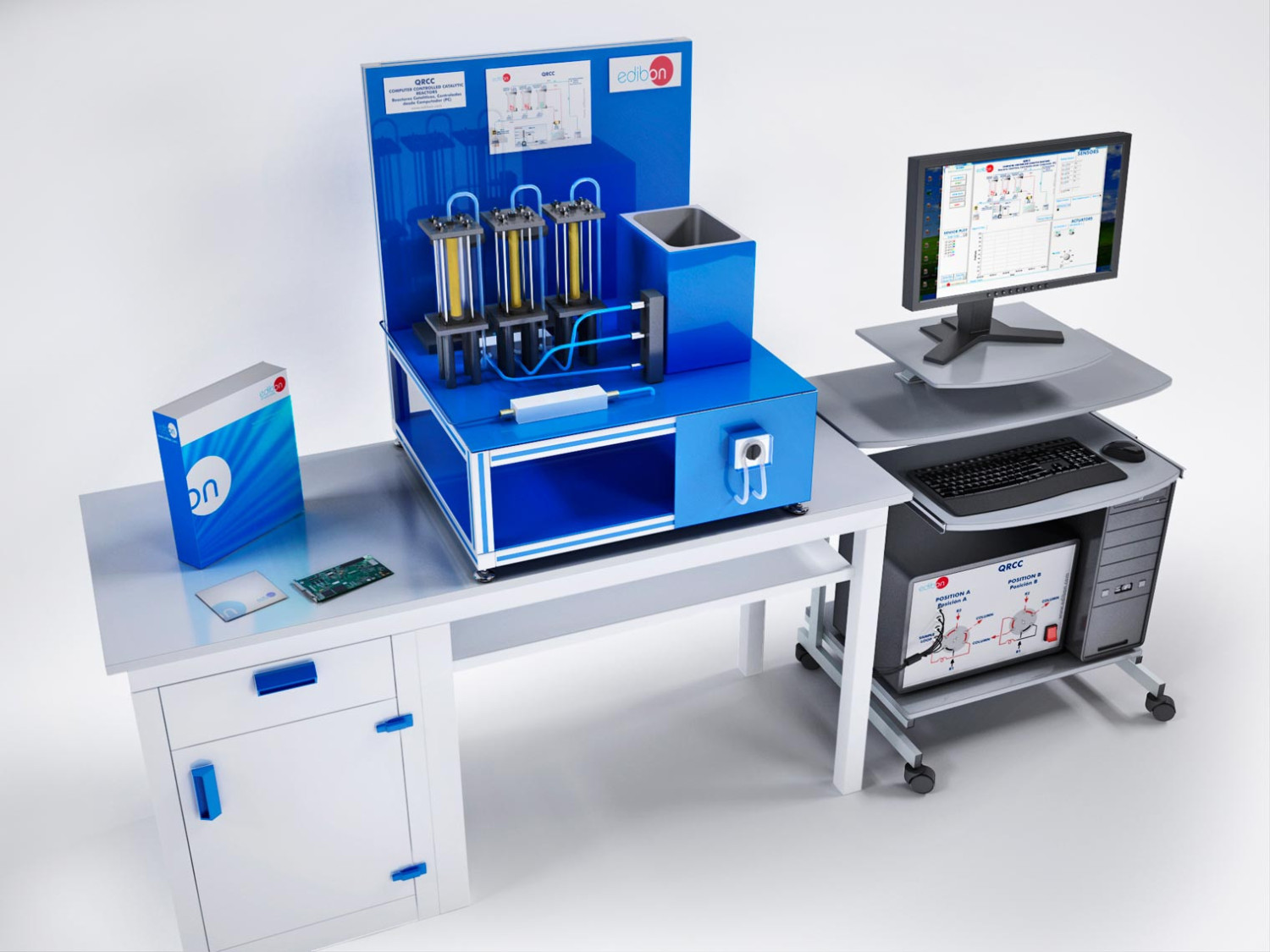

Equipo QRCC completo

COMPUTER CONTROLLED FIXED-BED CATALYTIC REACTORS FOR SUCROSE HYDROLYSIS - QRCC
COMPUTER CONTROLLED FIXED-BED CATALYTIC REACTORS FOR SUCROSE HYDROLYSIS - QRCC

SISTEMAS INNOVADORES

Los Reactores Catalíticos de Lecho Fijo para Hidrólisis de Sacarosa, Controlados desde Computador (PC), "QRCC", diseñados por EDIBON, permiten el estudio detallado de procesos catalíticos en fase líquida mediante un sistema de reactores de lecho fijo, donde se lleva a cabo la hidrólisis continua de la sacarosa utilizando un catalizador sólido inmovilizado en el interior del reactor.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON SCADA-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11TV
 Laboratorio de Ingeniería Química para Educación Técnica y Vocacional
11HE
 Laboratorio de Ingeniería Química para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo

NOTICIAS RELACIONADAS

Instalación en los Institutos de Educación Superior en el campus de Baniyas
Instalación en los Institutos de Educación Superior en el campus de Baniyas
Hoy queremos compartir la instalación que hemos completado en los Institutos de Educación Superior en el campus de Baniyas. Hemos equipado el campus con varios de nuestros equipos de ingeniería química de vanguardia, incluyendo nuestra Torre de Enfriamiento de Mesa Controlada por Ordenador...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
En un mundo donde la demanda de energía no deja de aumentar y los recursos no renovables se agotan rápidamente, la necesidad de encontrar soluciones sostenibles y respetuosas con el medio ambiente nunca ha sido tan urgente. La economía circular y el uso de biomasa orgánica para producir...
Leer más
Set up at Universidad de Huelva (Spain)
Set up at Universidad de Huelva (Spain)
Glad to announce one of our latest set-ups at Universidad de Huelva, with a complete installation for the Agroforestry Science department's students and researchers, including AFTC, QRCC, TFRC or MCEN, among others. We are proud to contribute in the technical preparation of future agroforestry...
Leer más

Descripción General

La hidrólisis de la sacarosa es una reacción reversible ampliamente utilizada a nivel industrial para la obtención de glucosa y fructosa. Este proceso se ve favorecido por la catálisis, tanto química como enzimática, y es un ejemplo representativo del uso de reactores de lecho fijo en procesos continuos.

Los Reactores Catalíticos de Lecho Fijo para Hidrólisis de Sacarosa, Controlados desde Computador (PC), "QRCC", diseñados por EDIBON, permiten estudiar la reacción de hidrólisis de forma práctica, controlada y en condiciones similares a las industriales. El diseño de los Reactores Catalíticos de Lecho Fijo para Hidrólisis de Sacarosa, Controlados desde Computador (PC), "QRCC", facilita el análisis de diferentes tipos de catálisis (química y enzimática) y el impacto de variables operativas como temperatura, caudal o tamaño de partícula catalítica.

El equipo incluye tres reactores de lecho fijo: dos dedicados a la catálisis química, que emplean el mismo catalizador (resinas de intercambio iónico) con granulometrías distintas, y un tercer reactor para catálisis enzimática, en el que se utiliza una enzima inmovilizada para llevar a cabo la hidrólisis de la sacarosa.

La reacción se realiza a temperaturas controladas entre 50 °C y 60 °C, mediante un sistema de recirculación de agua caliente a través de los reactores encamisados. La temperatura se regula con precisión mediante un control PID gestionado desde el software del equipo.

La alimentación de la disolución de sacarosa se realiza a través de una bomba peristáltica de velocidad regulable, también controlada por software. La solución resultante se recoge en un matraz de producto final y puede ser analizada mediante un espectrofotómetro integrado en el sistema, conectado a la interfaz del equipo.

Como opción adicional, se puede incorporar el Equipo de Análisis de Inyección en Flujo (FIA), Controlado desde Computador (PC), "QRCC-IF", que permite realizar mediciones continuas del grado de conversión de la reacción.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

Accesorios

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de los principios de los reactores catalíticos de lecho fijo.
  2. Efecto de la variación del tamaño de partículas en la eficacia de un reactor de lecho fijo.
  3. Comparación de la catálisis química y biológica (enzimática).
  4. Comprobar cómo influyen las distintas variables (caudal de alimento, temperatura de la reacción, concentración de los reactivos) en el resultado final obtenido.
  5. Calibración del espectrofotómetro.
  6. Manejo de espectrofotómetro y análisis del producto.
  7. Estudio de la técnica y de los principios del Análisis por Inyección en Flujo "FIA" (con el accesorio opcional QRCC-IF).
  8. Estudio de la reproducibilidad y la sensibilidad del método de análisis "FIA" como función del caudal y la concentración de la muestra (con el accesorio opcional QRCC-IF).

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Calibración de los sensores.
  2. Estudio de la catálisis en estado estable e inestable.
  3. Caracterización de flujo en un lecho fijo.
  4. Balances de masa.
  5. Determinación de la cinética de estado estable y de estado inestable de un reactor catalítico de lecho fijo.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo QRCC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo QRCC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
