FME05 Pérdidas de Carga Locales

ENERGY LOSSES IN BENDS - FME05|
ENERGY LOSSES IN BENDS - FME05|

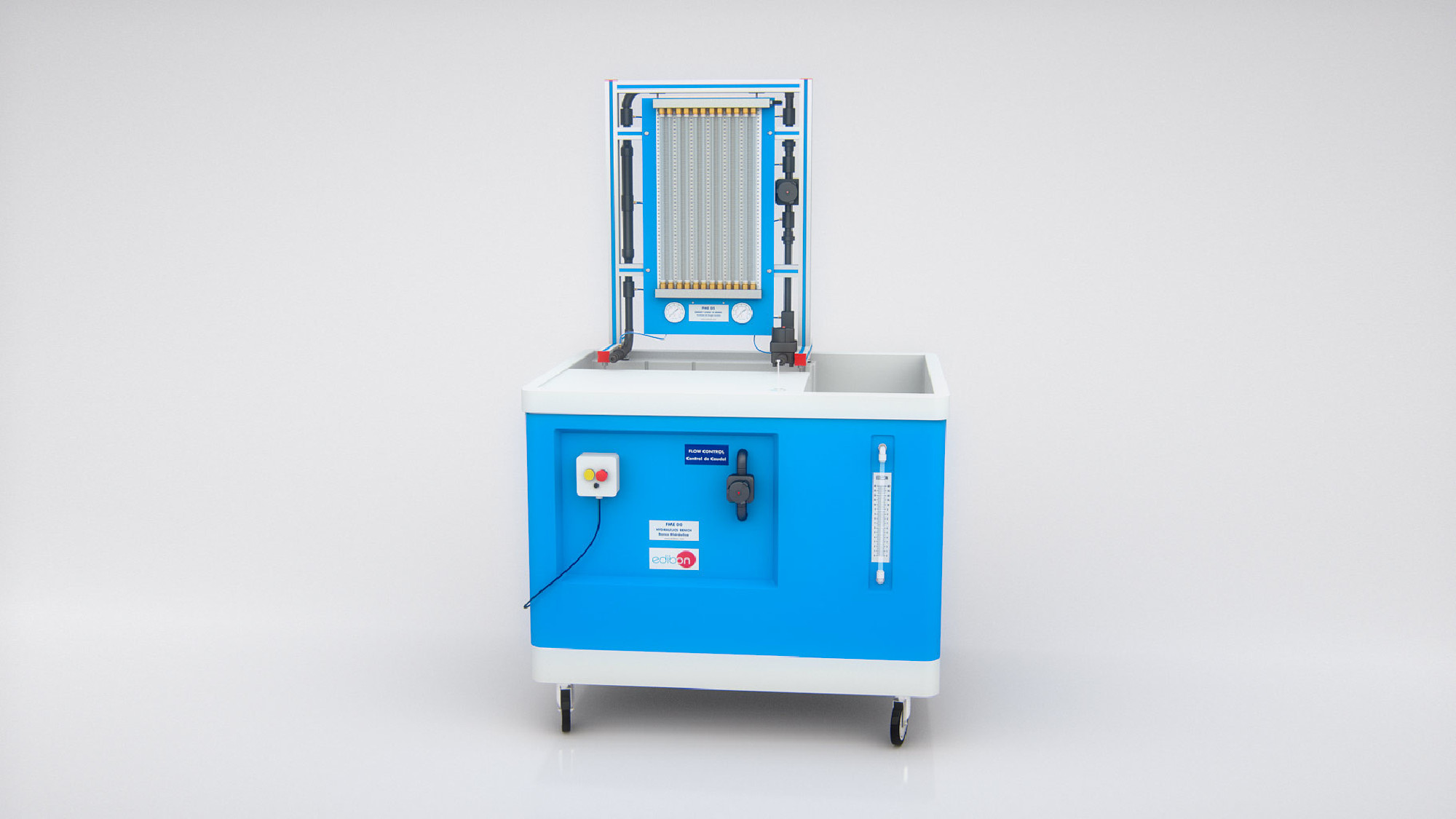

Equipo FME05 completo

ENERGY LOSSES IN BENDS - FME05|
ENERGY LOSSES IN BENDS - FME05|

SISTEMAS INNOVADORES

Este módulo puede trabajar con el Banco Hidráulico (FME00) ó con el Grupo de Alimentación Hidráulica Básico (FME00/B).

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

Este módulo puede trabajar con el Banco Hidráulico (FME00) ó con elGrupo de Alimentación Hidráulica Básico (FME00/B).

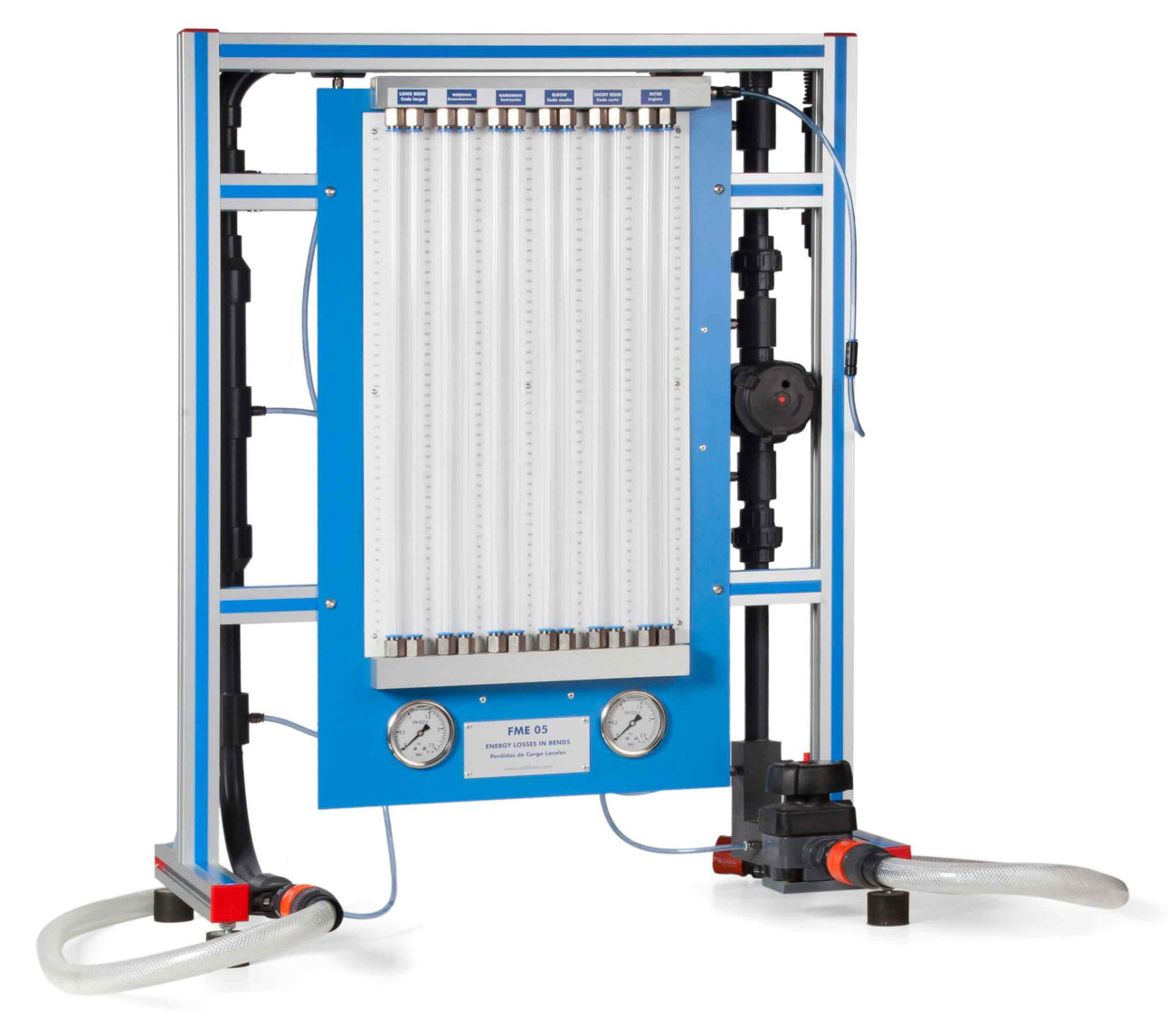

El módulo consiste en un circuito hidráulico dotado de una sucesión deelementos que provocan perturbaciones en el flujo normal del fluidoque circula por la tubería, debidas a variaciones bruscas de sección ydirección y rozamientos o fricción.

Estos elementos son:

  • Dos codos de 90º, uno corto y uno medio.
  • Una curva de 90º o codo largo.
  • Un ensanchamiento.
  • Un estrechamiento brusco de sección.
  • Un cambio brusco de dirección.

El módulo dispone de 2 manómetros, tipo Bourdon: 0 - 2,5 bar y dedoce tubos manométricos de agua presurizada. La presurización delsistema se realiza con una bomba manual de aire.

El circuito hidráulico dispone de tomas de presión a lo largo de todo elsistema, lo que permite la medición de las pérdidas de carga locales enel sistema.

El módulo dispone de dos válvulas de membrana, una válvula quepermite la regulación del caudal de salida y otra dispuesta en serie conel resto de accesorios del circuito hidráulico.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Llenado de los tubos manométricos.
  2. Medida del caudal.
  3. Medida de pérdidas de carga para un codo corto de 90º.
  4. Medida de pérdidas de carga para un codo mediano de 90º.
  5. Medida de pérdidas de carga para una curva de 90º.
  6. Medida de pérdidas de carga para un ensanchamiento 25/40.
  7. Medida de pérdidas de carga para un estrechamiento 40/25.
  8. Medida de pérdidas de carga para un cambio brusco de direccióntipo inglete.
  9. Medida de pérdidas de carga para una válvula de membrana.
