FME07 Pérdidas de Carga en Tuberías

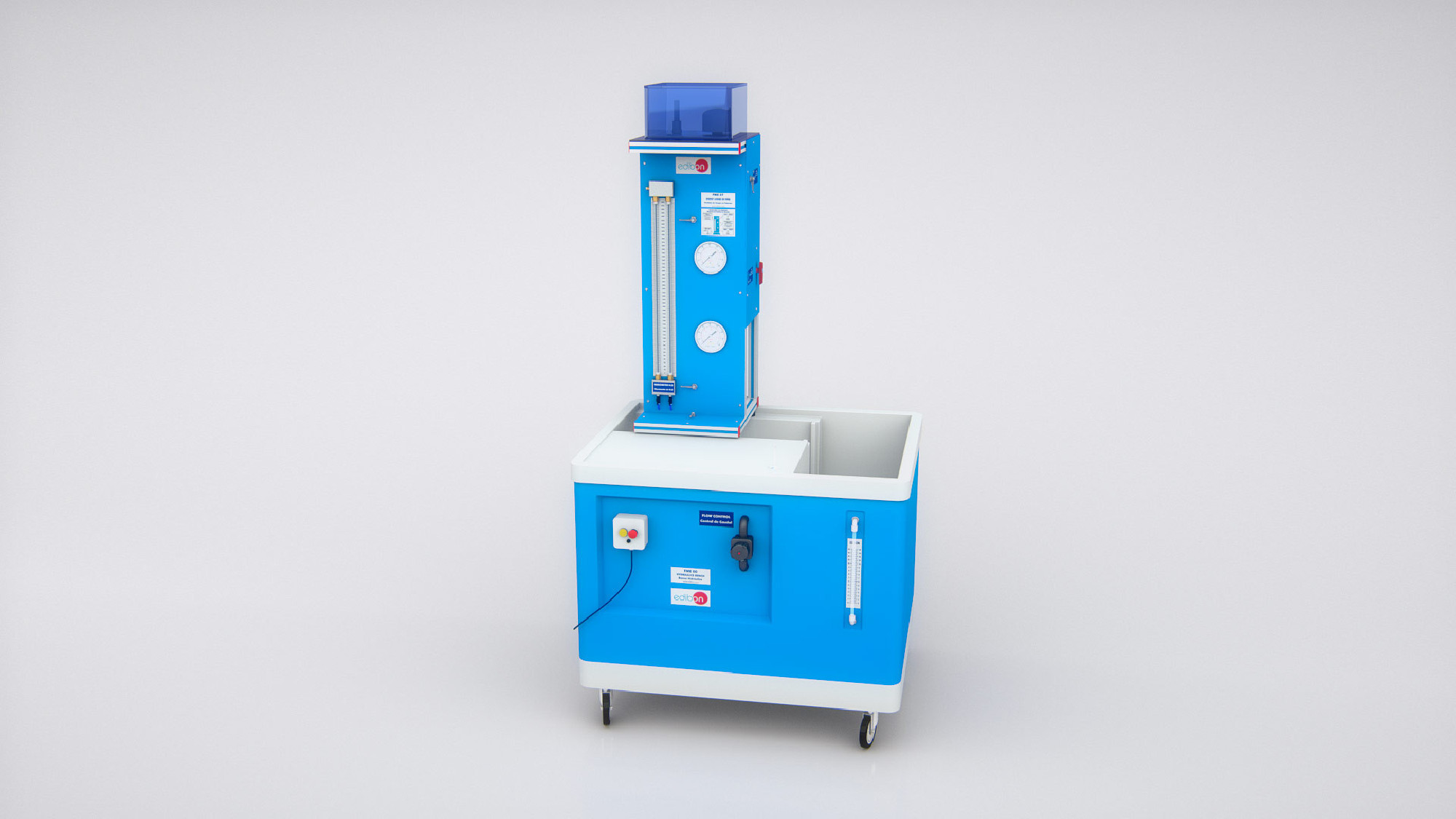

El Equipo de Pérdidas de Carga en Tuberías, "FME07", diseñado por EDIBON, permite el estudio de la pérdida de energía en el flujo de líquidos a través de tuberías, proporcionando una visión detallada de cómo la resistencia hidráulica, causada por la fricción y las características del circuito, influye en la eficiencia del transporte de fluidos. Su diseño facilita la medición y comparación de pérdidas de carga bajo distintas condiciones de caudal, lo que resulta esencial para la optimización de procesos industriales que manejan fluidos. El caudal de entrada se suministra a través del Banco Hidráulico, "FME00", o del Grupo de Alimentación Hidráulica Básico, "FME00/B".

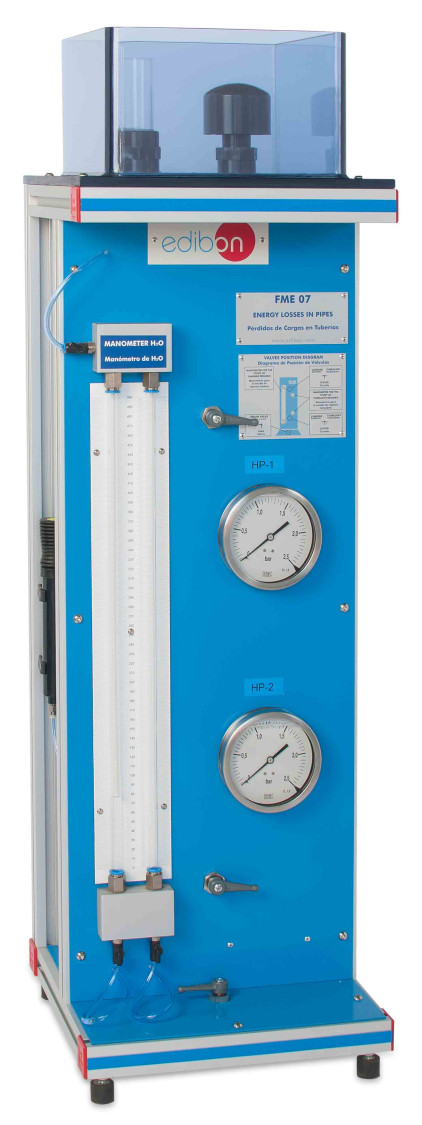

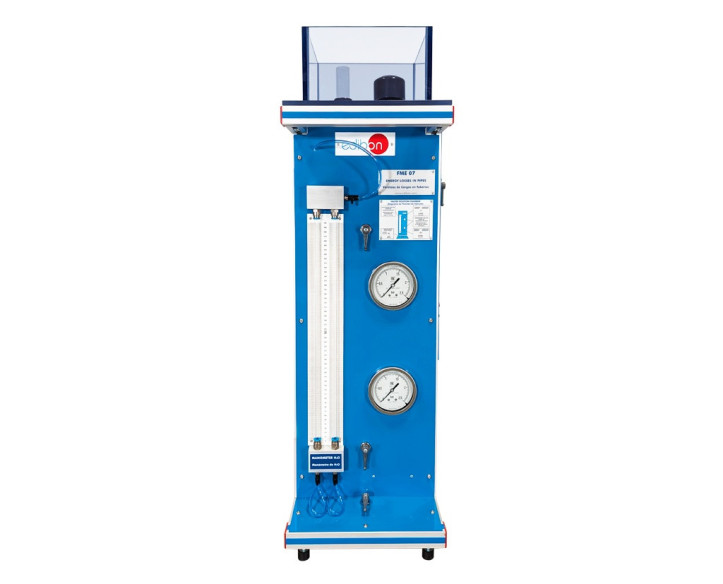

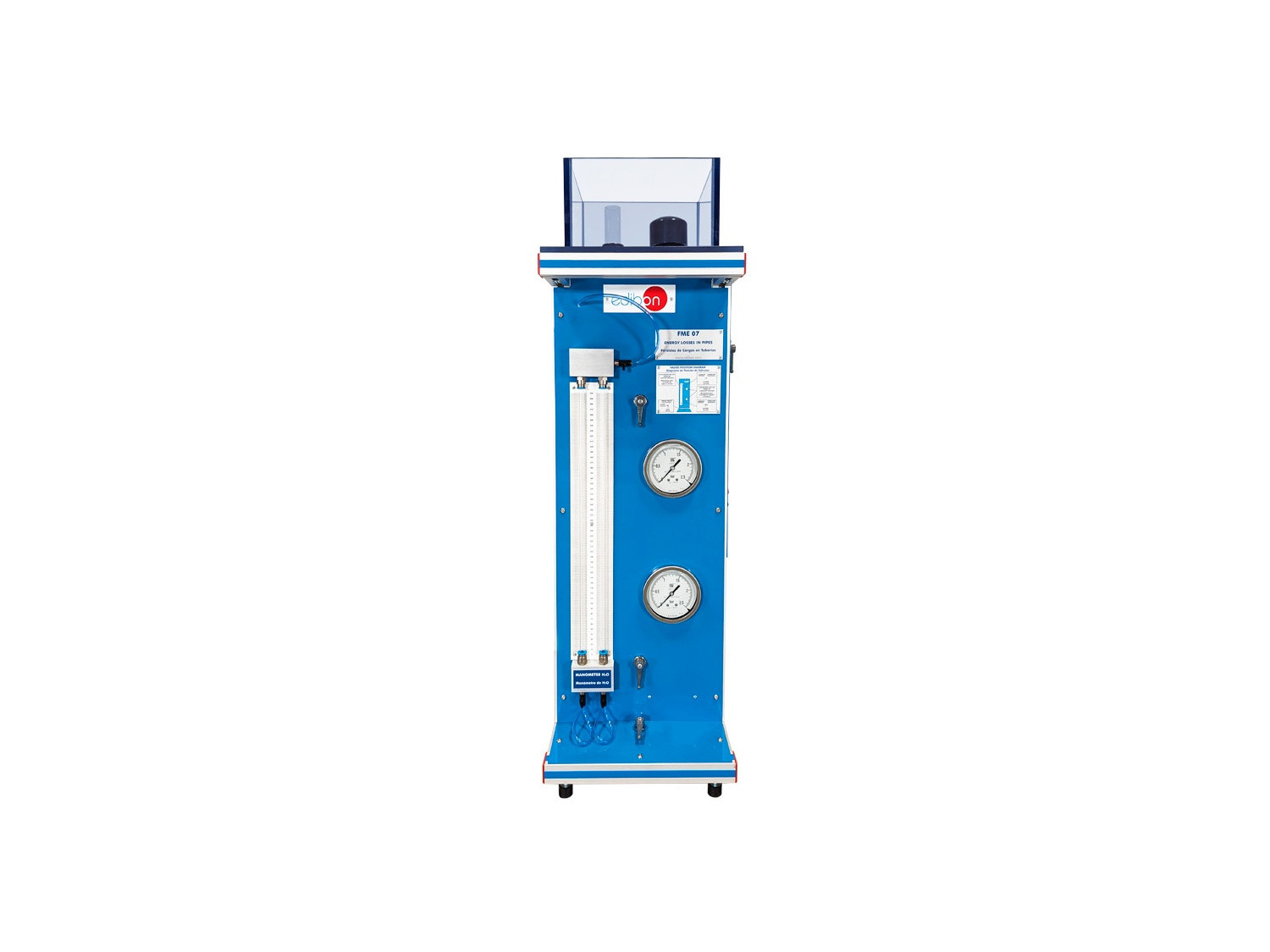

El FME07 cuenta con una tubería metálica de prueba con un diámetro exterior de 6 mm y un diámetro interior de 4 mm, equipada con un conector rápido que permite una conexión sencilla a la boquilla de salida del sistema de alimentación hidráulica. Para la medición precisa de las pérdidas de carga, el equipo incorpora un manómetro diferencial de columna de agua, dos manómetros tipo Bourdon y un depósito de altura constante, lo que permite a los estudiantes analizar variaciones de presión y evaluar el comportamiento del flujo en diferentes condiciones operativas.
