Descripción General

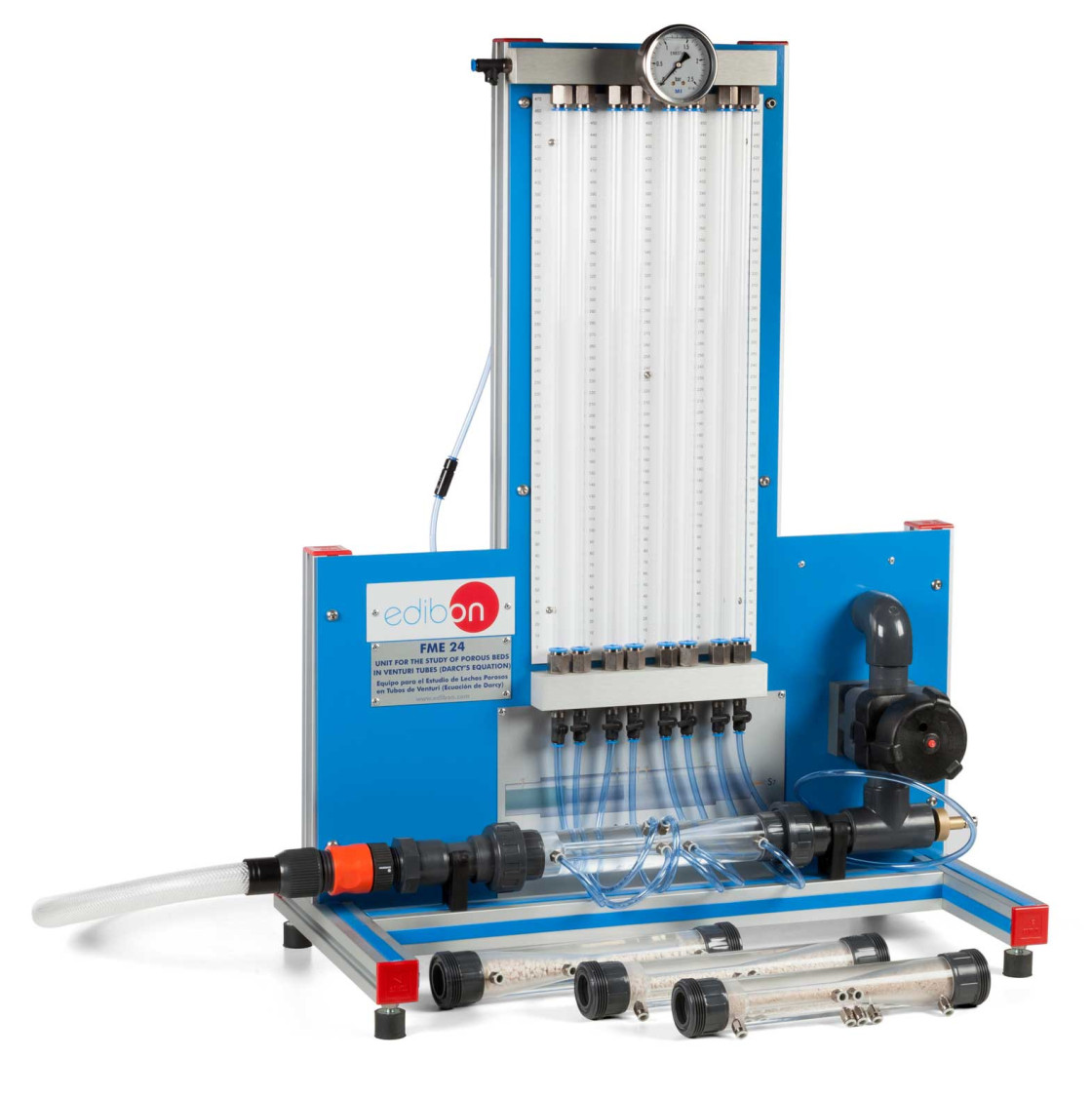

El módulo está formado por un conducto de sección circular con la forma de un cono truncado, transparente, y con tomas de presión que permiten medir, simultáneamente, los valores de presión estática correspondiente a cada punto de los diferentes secciones.

Además dispone de tres conductos más, llenos de arena de diferentes diámetros de grano.

Los extremos de los conductos son extraibles, por lo que permiten su colocación tanto en forma convergente como divergente con respecto a la dirección del flujo.

Dispone de una sonda (tubo de Pitot) moviéndose a lo largo de la sección para medir la altura de cada sección (presión dinámica).

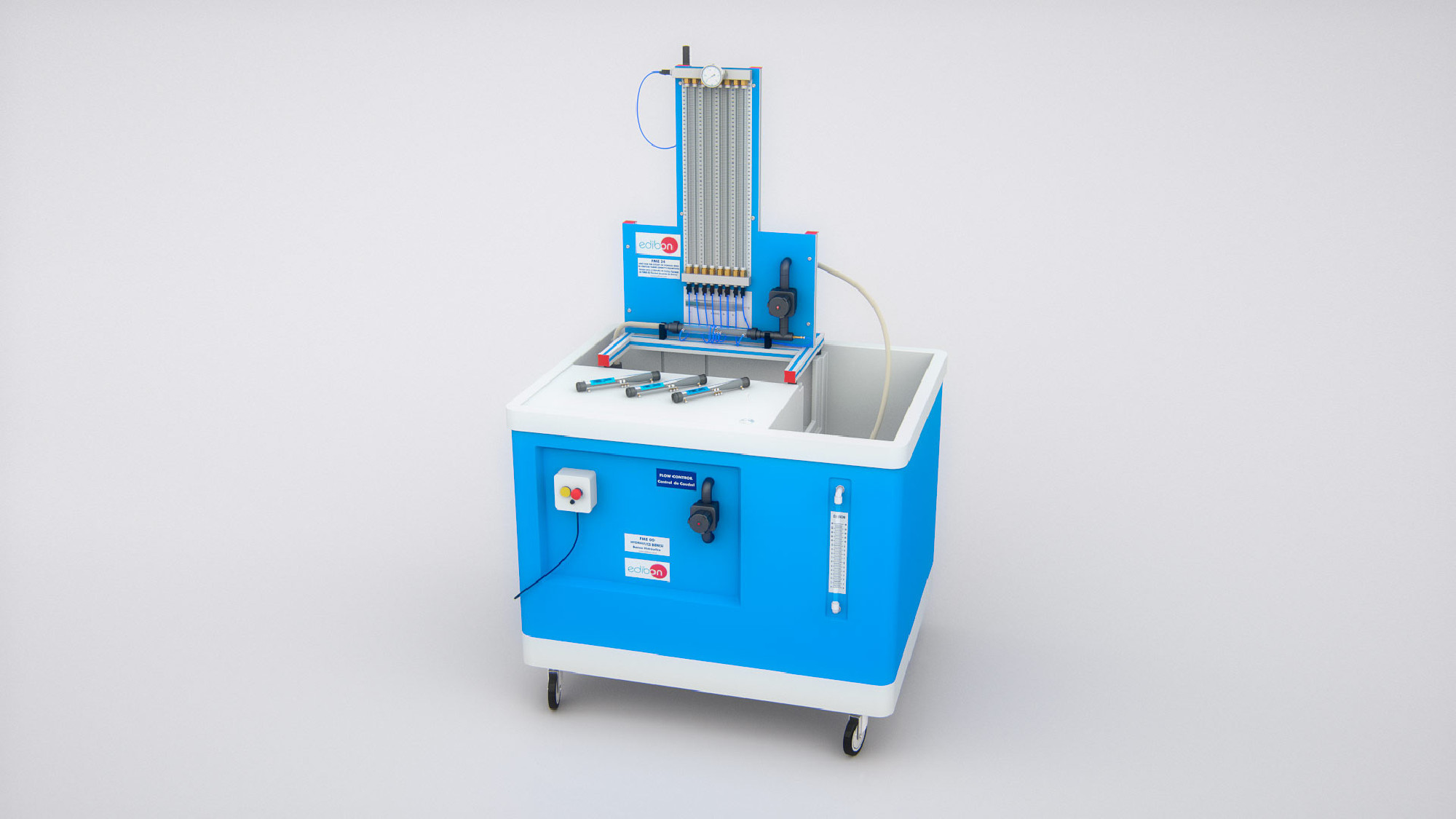

La velocidad de flujo en el módulo puede ser modificada ajustando la válvula de control y usando el Banco Hidráulico (FME00) ó el Grupo de Alimentación Hidráulica Básico (FME00/B).

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración del Teorema de Bernoulli y sus limitaciones en posición divergente-convergente.
  2. Determinación del teorema de Bernoulli y sus limitaciones en posición convergente-divergente.
  3. Medida directa de la altura estática y la distribución total de alturas en los tubos Venturi.
  4. Determinación de la sección exacta en el tubo de Venturi.
  5. Determinación de la pérdida de carga en los elementos FME24/A, FME24/B y FME24/C.
