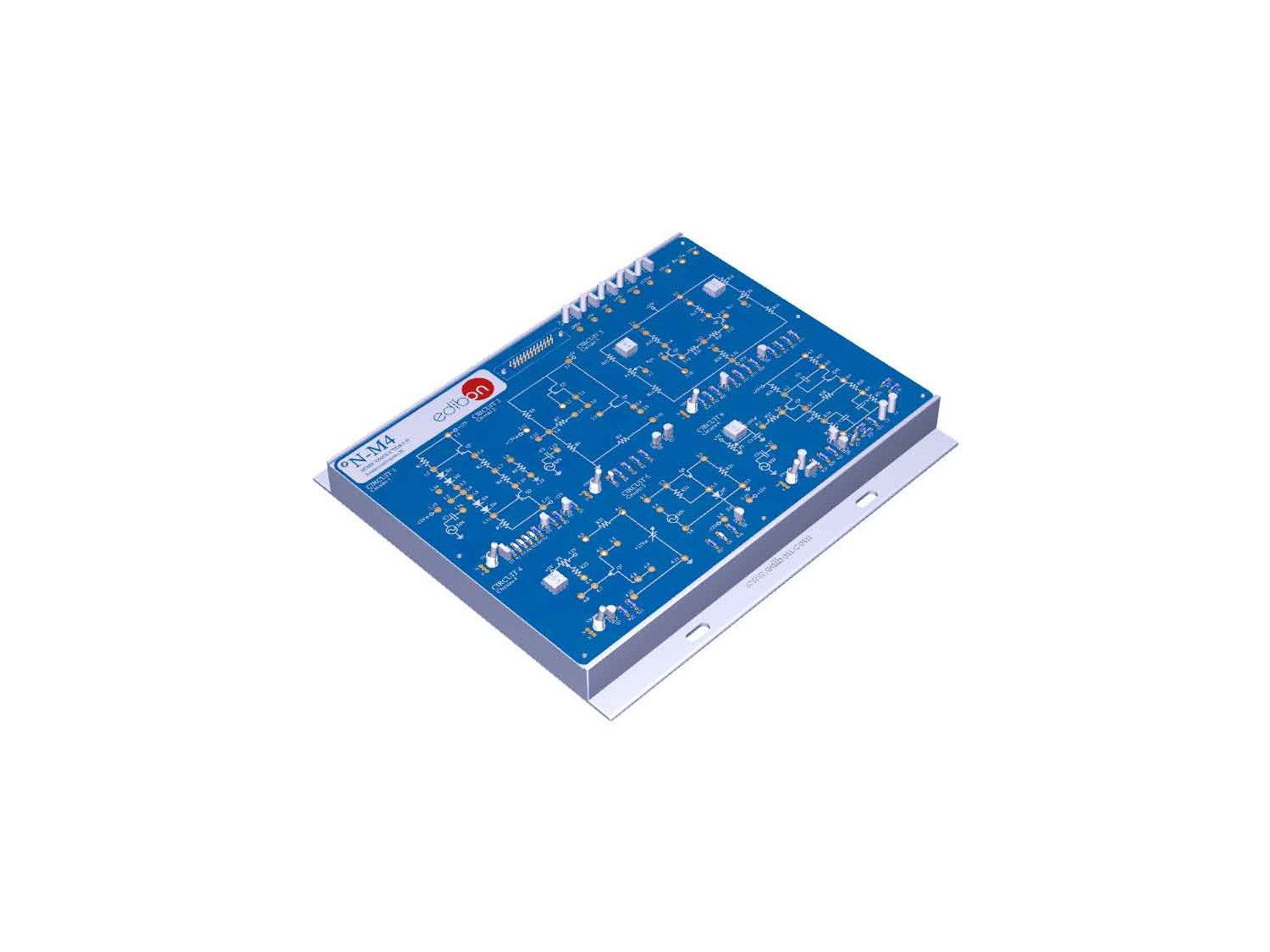

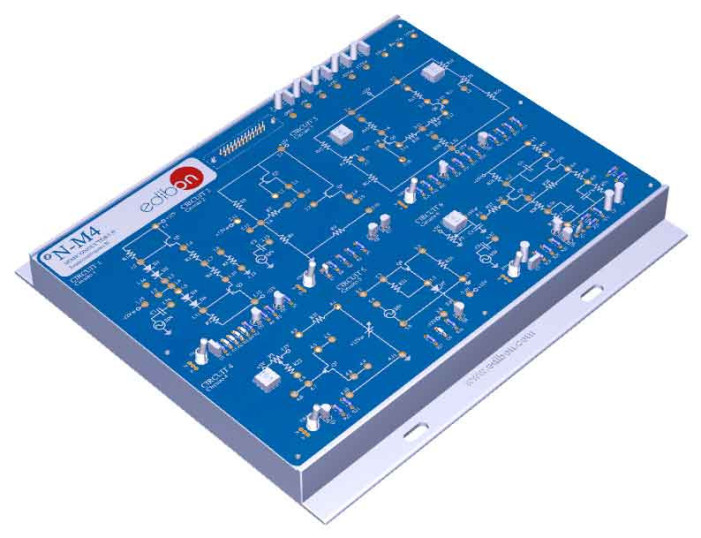

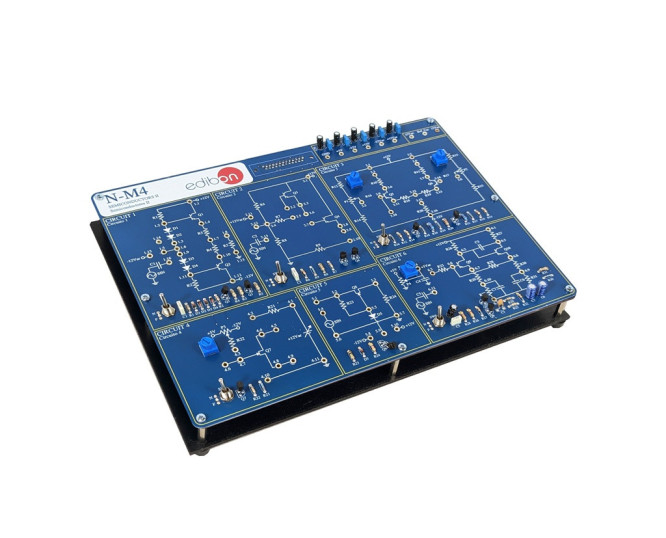

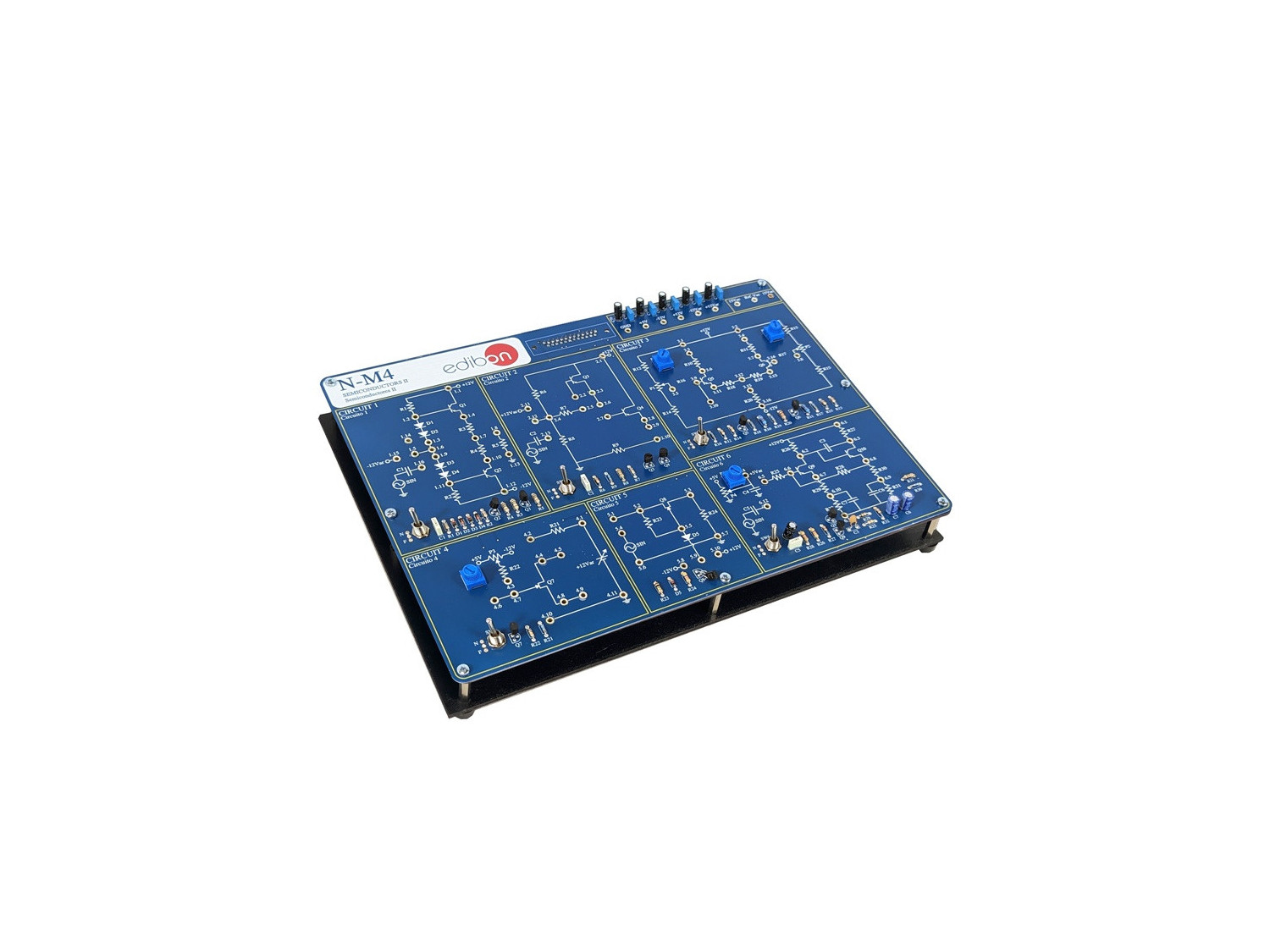

N-M4 Módulo de Semiconductores II
SISTEMAS INNOVADORES
Con el Módulo de Semiconductores II, "N-M4", de EDIBON, pueden estudiarse los semiconductores ampliando los conocimientos adquiridos en el módulo básico "N-M3".
Expansiones
NOTICIAS RELACIONADAS
Descripción General
Para mejorar y ampliar las características de las señales de entrada existe la posibilidad de usar dos o más transistores. Así, es posible que se desee construir un amplificador en el que se quiera aumentar la impedancia de entrada sin disminuir la ganancia. La solución a esto está en el uso combinado de dos o más transistores. Así, es común encontrar estructuras que mejoran las características de los transistores individuales.
Con el Módulo de Semiconductores II, "N-M4", de EDIBON, pueden estudiarse los semiconductores ampliando los conocimientos adquiridos en el módulo básico "N-M3".
Además, en la mayoría de los circuitos de estudio pueden simularse fallos. El alumno debe investigar qué está ocurriendo en el circuito y por qué no funciona correctamente. Estas simulaciones de fallos pueden ser de varios tipos desde componentes estropeados hasta un hipotético montaje incorrecto del circuito.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
Transistores en configuración par complementario:
- Par complementario.
- Par con señal alterna.
- Estudio del fallo del par complementario.
- Ejercicios teórico/prácticos.
Transistores en configuración par Darlington:
- Configuración Darlington.
- Estudio de fallos de la configuración Darlington.
- Ejercicios teórico/prácticos.
Amplificador diferencial:
- Amplificador diferencial.
- Estudio de fallos en el amplificador diferencial.
- Ejercicios teórico/prácticos.
Estudio y características del transistor JFET:
- Características del JFET.
- Estudio de fallos con el transistor JFET.
- Ejercicios teórico/prácticos.
Interruptor analógico:
- Interruptor analógico.
- Ejercicios teórico/prácticos.
Amplificador multietapa. Acoplamiento directo:
- Amplificador acoplado directamente.
- Estudio de fallos de un amplificador directamente acoplado.
- Ejercicios teórico/prácticos.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS COMPLEMENTARIOS
14.2.1.6.- ELECTRÓNICA DE POTENCIA
LIEBA
Sistema flexible y modular, que permite el aprendizaje de electrónica básica, electricidad básica y teoría de circuitos.Con este método de trabajo se obtiene la ventaja de que cada alumno va marcando su propio ritmo de trabajo, sin retrasar, o...
14.2.1.4.- SEMICONDUCTORES

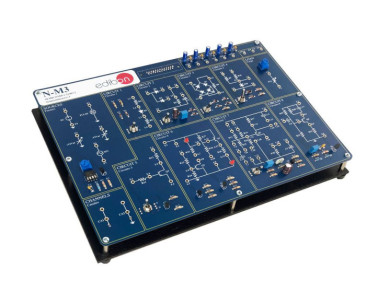

N-M3
