N-M3 Módulo de Semiconductores I
SISTEMAS INNOVADORES

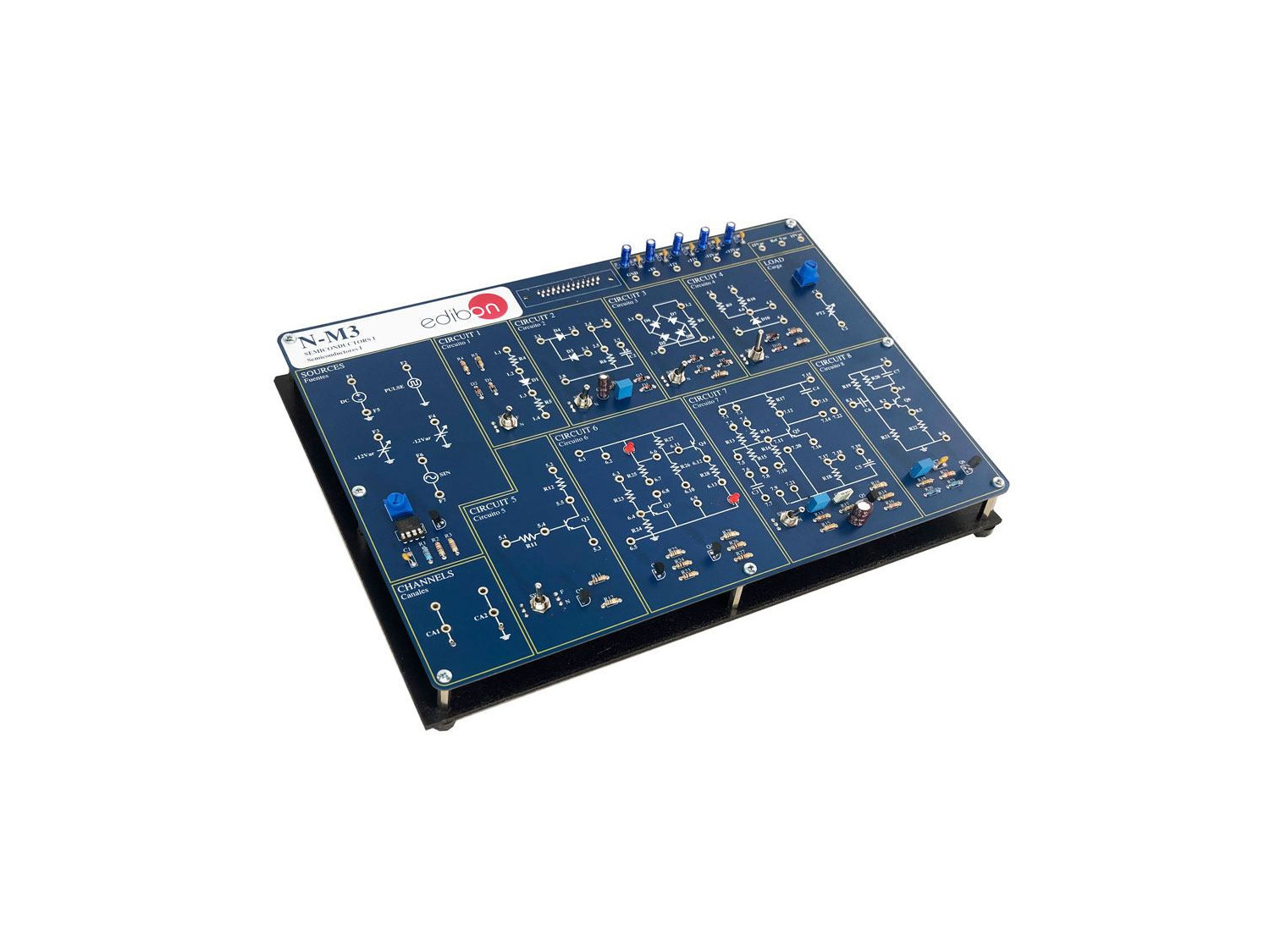

Con el Módulo de Semiconductores I, "N-M3", de EDIBON, pueden estudiarse los conceptos básicos de los diodos, a la vez que se le pedirá al alumno que vaya realizando una serie de montajes sobre la tarjeta de prácticas para afianzar sus conocimientos relativos a uniones tipo PN, usos del diodo como rectificador, los diodos Zéner, etc.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
Los semiconductores son materiales que se caracterizan por tener una resistividad menor que una aislante y mayor que la de un conductor. Existen diferentes tipos de semiconductores, entre los que podríamos destacar como semiconductor extrínseco (formado por más de un átomo), los diodos.

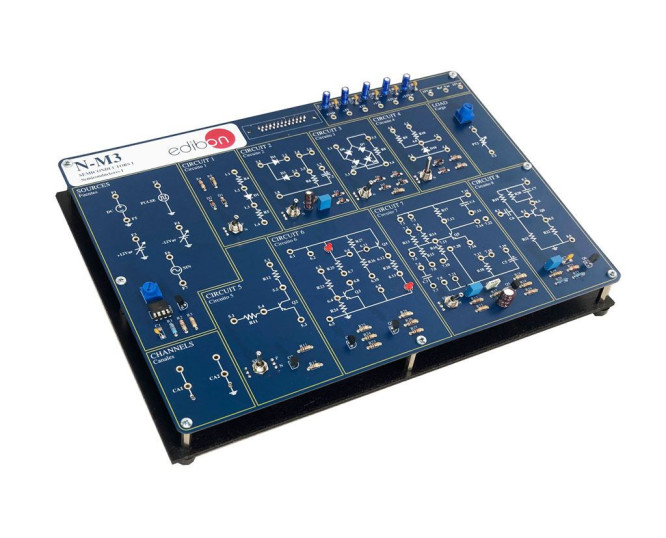

Con el Módulo de Semiconductores I, "N-M3", de EDIBON, pueden estudiarse los conceptos básicos de los diodos, a la vez que se le pedirá al alumno que vaya realizando una serie de montajes sobre la tarjeta de prácticas para afianzar sus conocimientos relativos a uniones tipo PN, usos del diodo como rectificador, los diodos Zéner, etc.
Además, en la mayoría de los circuitos de estudio pueden simularse fallos. El alumno debe investigar qué está ocurriendo en el circuito y por qué no funciona correctamente. Estas simulaciones de fallos pueden ser de varios tipos desde componentes estropeados hasta un hipotético montaje incorrecto del circuito.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
Características de la unión PN:
- Estudio del diodo.
- Estudio del fallo en diodos.
- Ejercicios teórico/prácticos.
El diodo como elemento rectificador:
- Rectificador de media onda.
- Estudio de fallos en el circuito rectificador.
- Rectificador en puente.
- Estudio de fallos en el rectificador en puente.
- Ejercicios teórico/prácticos.
El diodo Zener:
- Regulador de voltaje con un diodo Zener.
- Estudio de fallos en el circuito Zener.
- Ejercicios teórico/prácticos.
Estudio y características del transistor:
- Estudio del transistor.
- Estudio del fallo en el transistor.
- Ejercicios teórico/prácticos.
Características del transistor funcionando en conmutación (interruptor):
- Estudio del transistor como interruptor.
- Ejercicios teórico/prácticos.
Amplificadores de emisor común:
- Estudio del amplificador en emisor común con transistor NPN.
- Estudio de fallos en el circuito amplificador.
- Estudio del amplificador en emisor común con transistor PNP.
- Ejercicios teórico/prácticos.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Doblador de voltaje.
- Filtrado de alimentación.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
