BS5-PLC Módulo de Ensayos de Hornos para PLC

6.2.3.- INSTRUMENTACIÓN Y CONTROL CON PLC
OVENS TEST MODULE FOR PLC - BS5-PLC

SISTEMAS INNOVADORES

El "BS5-PLC" ha sido diseñado para estudiar las técnicas de medición de temperatura dentro de un recinto sellado, como por ejemplo un horno, y la forma en la que se realiza un control de temperatura a través de un PLC.

Ver descripción general

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más

Descripción General

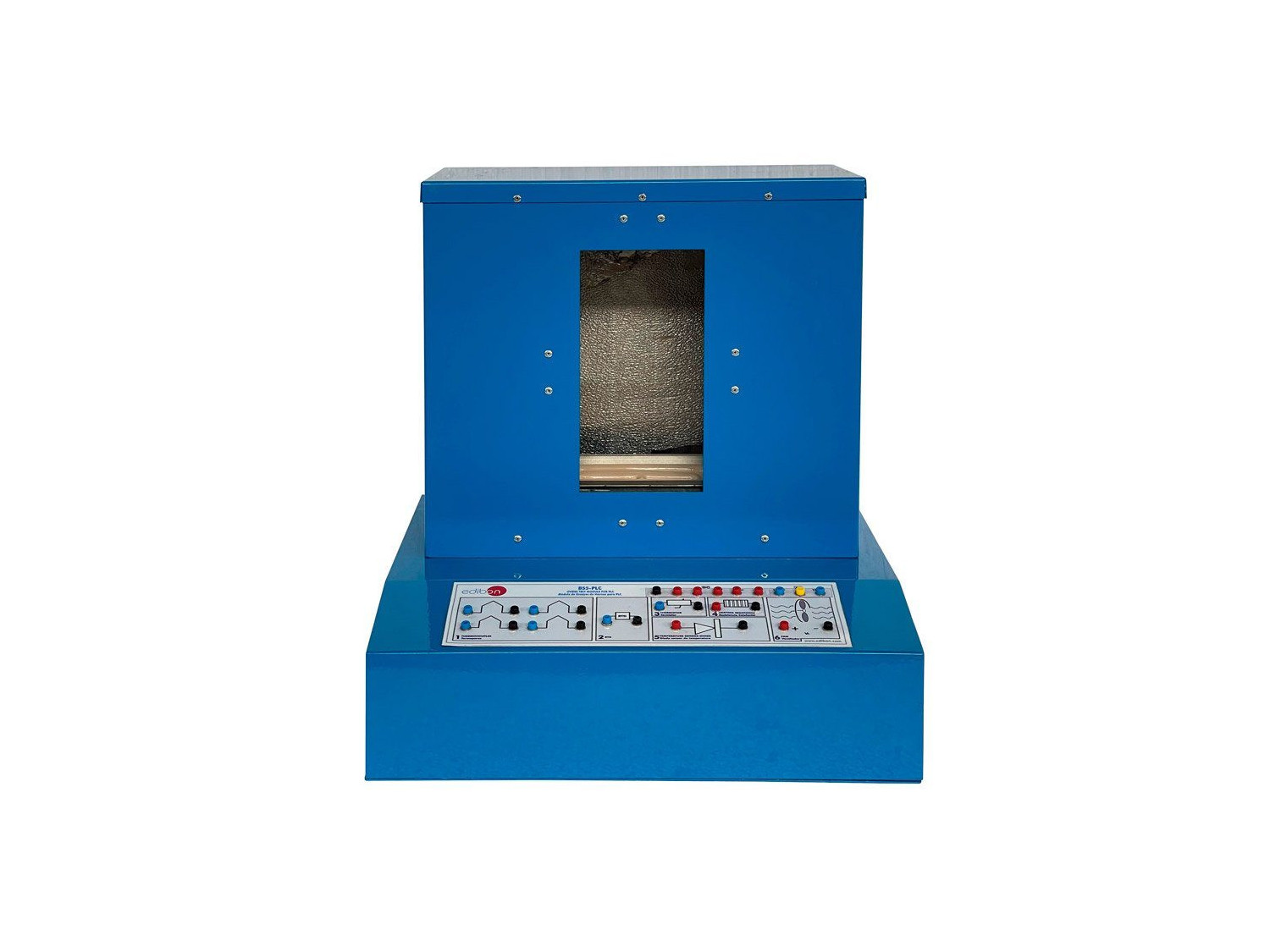

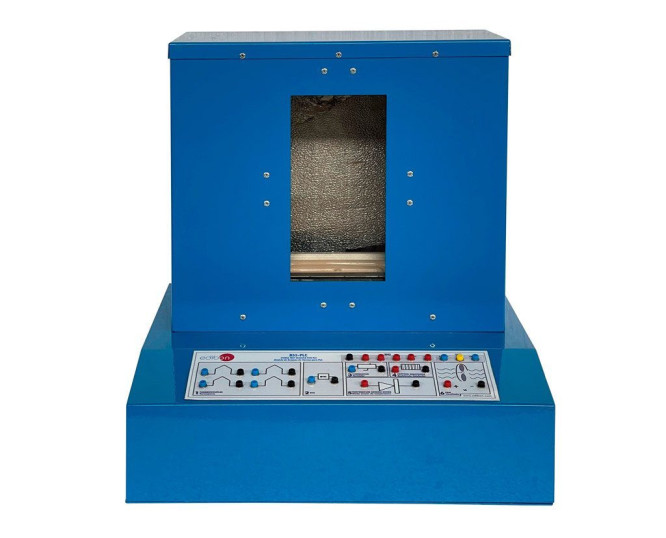

El "BS5-PLC" ha sido diseñado para estudiar las técnicas de medición de temperatura dentro de un recinto sellado, como por ejemplo un horno, y la forma en la que se realiza un control de temperatura a través de un PLC. Este equipo está equipado con un horno que contiene una resistencia y un ventilador de velocidad variable que permite modificar la constante de tiempo del horno. El horno tiene cuatro termopares iguales colocados a diferentes alturas, un termómetro de resistencia de platino, un termistor y un mecanismo semiconductor sensible a la temperatura. Una de las señales de salida de los sensores de temperatura está acondicionada para conectarla al PLC. La temperatura dentro del horno puede controlarse con un PLC gracias a la señal obtenida de un sensor.

* Modelos PLC disponibles de diferentes fabricantes: PANASONIC, SIEMENS, OMRON, MITSUBISHI, ALLEN BRADLEY, etc.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Elemento calefactor. Eleva la temperatura del interior del horno, por encima de la temperatura ambiente, mediante una resistencia de calentamiento para realizar ensayos y prácticas relacionadas con la medida de temperatura.
  2. Uso del ventilador como elemento refrigerador del horno.
  3. Utilizar termopares como elementos sensores de temperatura en el interior del horno. Medidas de temperatura usando un termopar.
  4. Medida de la temperatura en el interior del horno mediante un termómetro de resistencia de platino.
  5. Medir la temperatura en el interior del horno mediante un sensor de temperatura de tipo termistor.
  6. Medida de temperatura usando un termistor, basado en que tiene coeficiente de temperatura negativo.
  7. Obtener el valor de la temperatura en el horno mediante un sensor de tipo semiconductor (diodo).
  8. Utilización de las entradas y salidas analógicas del PLC para leer y escribir señales analógicas.
  9. Lectura de la señal del sensor de temperatura con el PLC.
  10. Control manual del actuador a través del PLC.
  11. Control PID del valor de la temperatura a través del PLC.
  12. Observación de los efectos del control de temperatura ante los cambios en los parámetros PID.

ELEMENTOS INCLUIDOS
