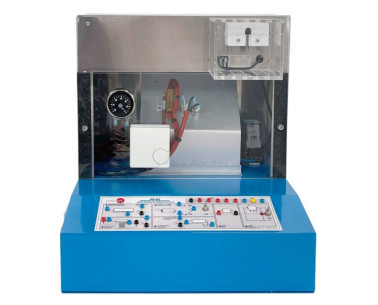

BS3-PLC Módulo de Ensayos de Presión para PLC

6.2.3.- INSTRUMENTACIÓN Y CONTROL CON PLC
PRESSURE TEST MODULE FOR PLC - BS3-PLC

SISTEMAS INNOVADORES

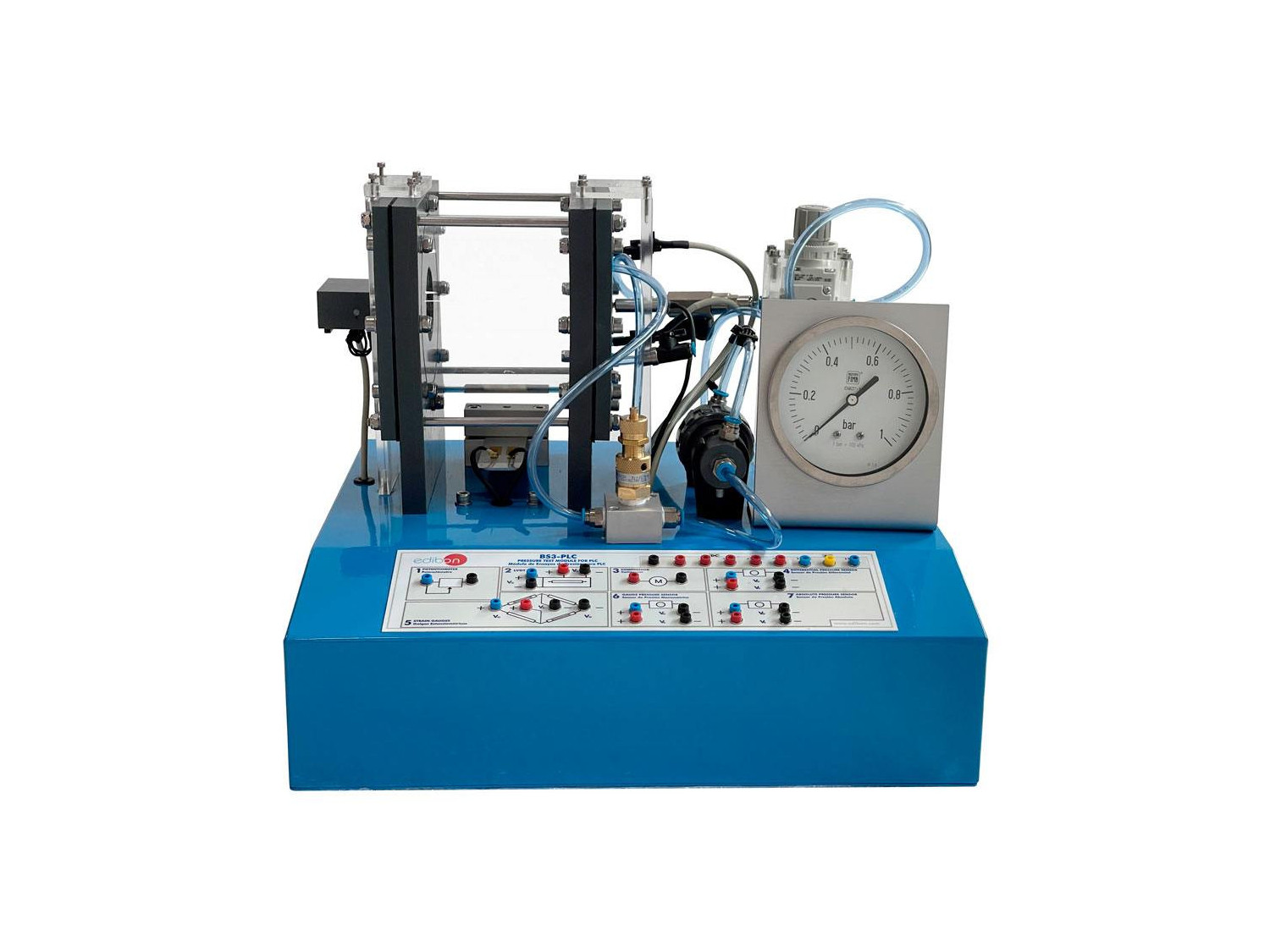

El "BS3-PLC" ha sido diseñado para estudiar las técnicas de medición de presión y aplicaciones de control con un PLC.

Ver descripción general

Descripción General

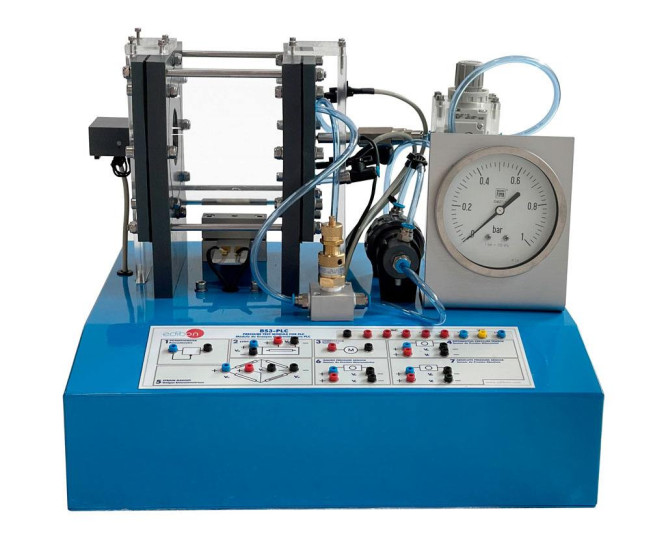

El "BS3-PLC" ha sido diseñado para estudiar las técnicas de medición de presión y aplicaciones de control con un PLC. Este equipo dispone de una cámara de presión con varios sensores, con diferentes usos y aplicaciones, ajustada para medir los cambios de presión dentro de la cámara y controlar la presión con un PLC. Una de las señales de salida del sensor de presión está acondicionada para conectarla al PLC. El equipo trabaja con un compresor y un manómetro conectado junto a una válvula de regulación que puede ajustar la presión máxima dentro de la cámara. A ambos lados de la cámara de presión hay dos diafragmas, donde se conectan sensores de desplazamiento para medir la válvula de presión. La presión dentro de la cámara puede controlarse mediante un PLC, controlando el suministro de aire dependiendo de los valores de presión obtenidos de un sensor.

* Modelos PLC disponibles de diferentes fabricantes: PANASONIC, SIEMENS, OMRON, MITSUBISHI, ALLEN BRADLEY, etc.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Uso de un sensor lineal de posición (potenciómetro) para detectar el desplazamiento producido por la expansión de un diafragma por efecto de la presión del aire.
  2. Utilizar un LVDT como elemento para medir la deformación del diafragma como consecuencia de la presión dentro de la cámara de presión.
  3. El sensor de presión diferencial con sistema de placa orificio. Uso de un sensor de presión diferencial de tipo semiconductor para medir la caída de presión en un sistema de placa orificio.
  4. Galgas extensiométricas. Detectar objetos mediante un sensor de infrarrojos por interrupción del haz de luz.
  5. Medida de la presión en la cámara mediante dos tipos diferentes de sensores (sensor de presión tipo manométrico y absoluto).
  6. Galgas extensiométricas para medir deformación: cambia su resistencia a la vez que el diafragma se expande por la presión procedente de la cámara de presión.
  7. Utilización de las entradas y salidas analógicas del PLC para leer y escribir señales analógicas.
  8. Lectura de la señal del sensor de presión con el PLC.
  9. Control manual del actuador a través del PLC.
  10. Controlador PID de presión a través del PLC.
  11. Observación de los efectos del control de presión ante los cambios en los parámetros PID.
