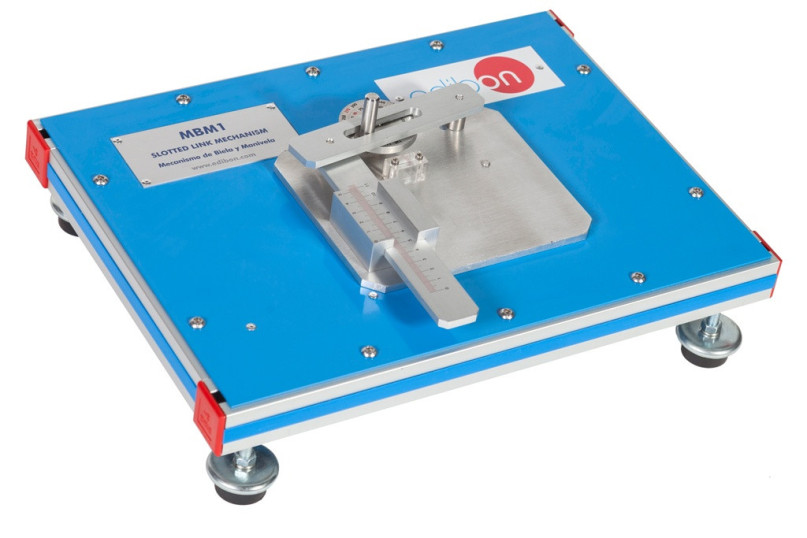

MBM1 Mecanismo de Biela y Manivela

SLOTTED LINK MECHANISM - MBM1

SISTEMAS INNOVADORES

El Mecanismo de Biela y Manivela, "MBM1", es un ejemplo de mecanismo de retorno rápido, capaz de transformar el movimiento circularen movimiento alternativo.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Mecanismo de Biela y Manivela, "MBM1", es un ejemplo de mecanismo de retorno rápido, capaz de transformar el movimiento circularen movimiento alternativo. Está fabricado en aluminio y consiste en un elemento giratorio (disco graduado), denominado manivela,conectado a una barra rígida, denominada biela.

Al girar la manivela, la biela se mueve hacia delante y hacia atrás. El movimiento derotación de una manivela o cigüeñal produce el movimiento rectilíneo alternativo de un pistón o émbolo. Se trata de un sistema reversiblea través del cual la biela puede desplazarse girando la manivela y viceversa. Si la biela genera el movimiento de entrada (al igual quehace un pistón en el motor de un coche), la manivela está obligada a girar.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de la acción de un mecanismo de biela y manivela simple.
  2. Determinación gráfica de la relación entre el desplazamiento lineal del bloque deslizante y el desplazamiento angular de la manivela de entrada.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Los ejercicios más avanzados pueden incluir la determinación de la velocidad y aceleración del bloque deslizante mediante diferenciación gráfica y comparación con los valores obtenidos por diagramas de velocidad y aceleración.
