El Equipo de Acoplamiento de Barras, "MBLU", permite realizar múltiples experimentos mediante diferentes disposiciones de barras y soportes introciendo a los estudiantes términos clave en el terreno de la ingeniería, como los mecanismos de cuatro barras o movimientos rotativos y lineales.
Expansiones
NOTICIAS RELACIONADAS
Descripción General

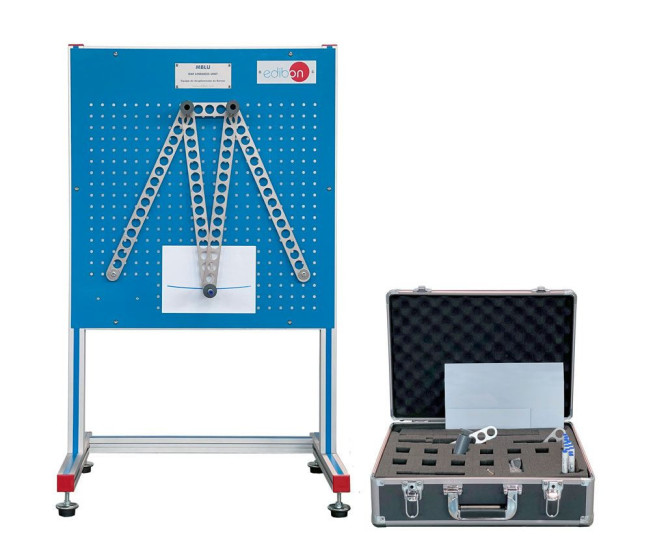

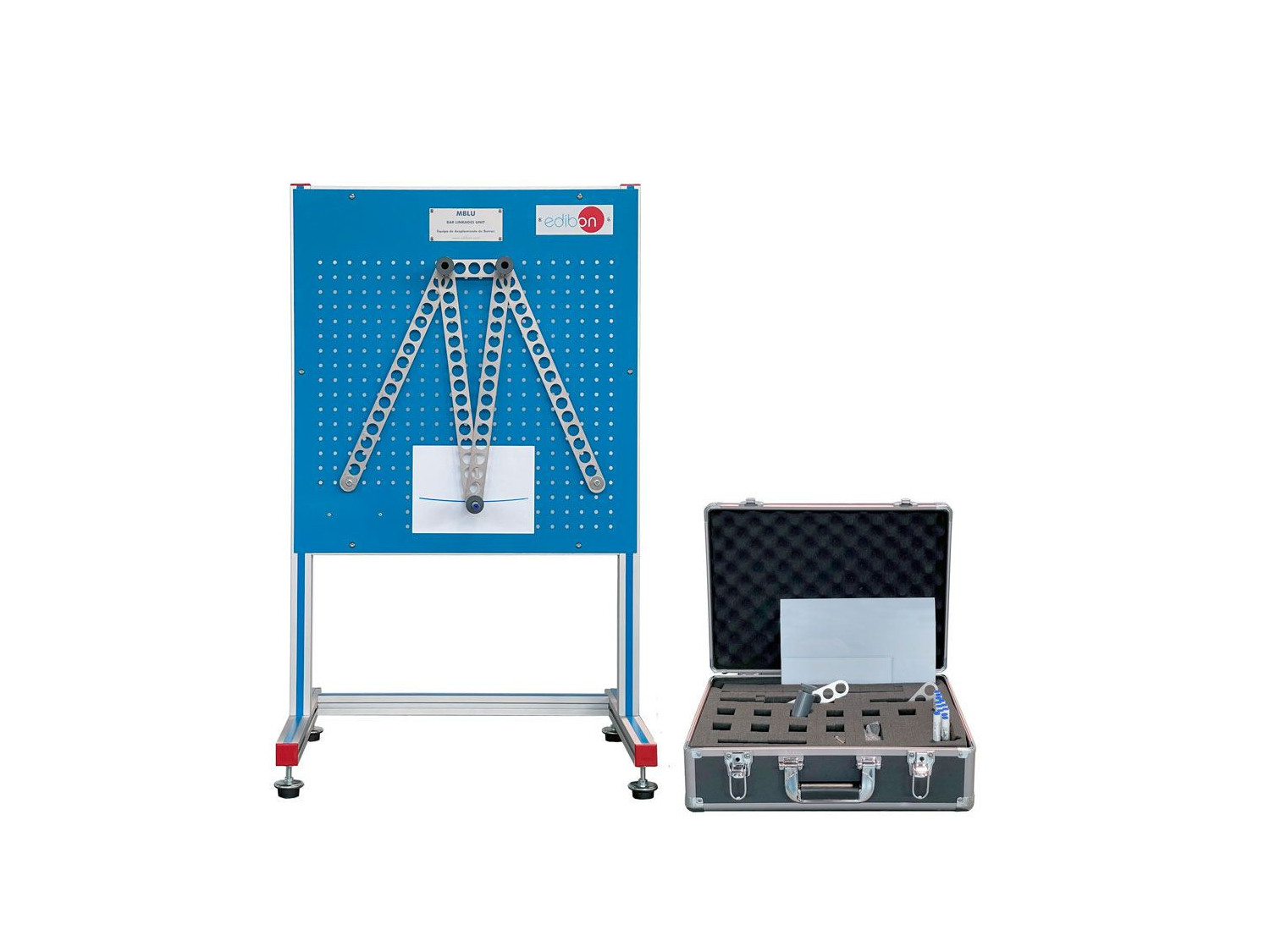

El Equipo de Acoplamiento de Barras, "MBLU", permite realizar múltiples experimentos mediante diferentes disposiciones de sus partes.
El equipo "MBLU" incluye una selección de más de veinte barras perforadas de distinta longitud y pivotes o "uniones" que permiten a los estudiantes configurar una gran variedad de acoplamientos.
Los estudiantes ensamblan las barras y uniones en cualquier disposición y observan cómo el acoplamiento convierte el movimiento de un tipo a otro (por ejemplo, movimiento rotativo en movimiento lineal).
El equipo incluye soportes y láminas magnéticas fáciles de limpiar para utilizar con rotuladores no permanentes de manera que los estudiantes puedan señalar los movimientos relativos de los acoplamientos o uniones.
Los estudiantes podrán ensamblar las barras siguiendo diferentes disposiciones, ya sean basadas en cuadriláteros articulados, en mecanismos rectilíneos o mecanismos como el pantógrafo.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Mecanismos de cuatro barras: manivela-balancín, doble balancín, contramanivela y paralelogramo.
- Mecanismos de movimiento rectilíneo: mecanismo de Watt, mecanismo de Chebyshev, mecanismo de Peaucellier-Lipkin, mecanismo inversor de Hart, mecanismo de Roberts y mecanismo de Hoeken.
- El pantógrafo.
- Geometría de dirección de Ackermann.
