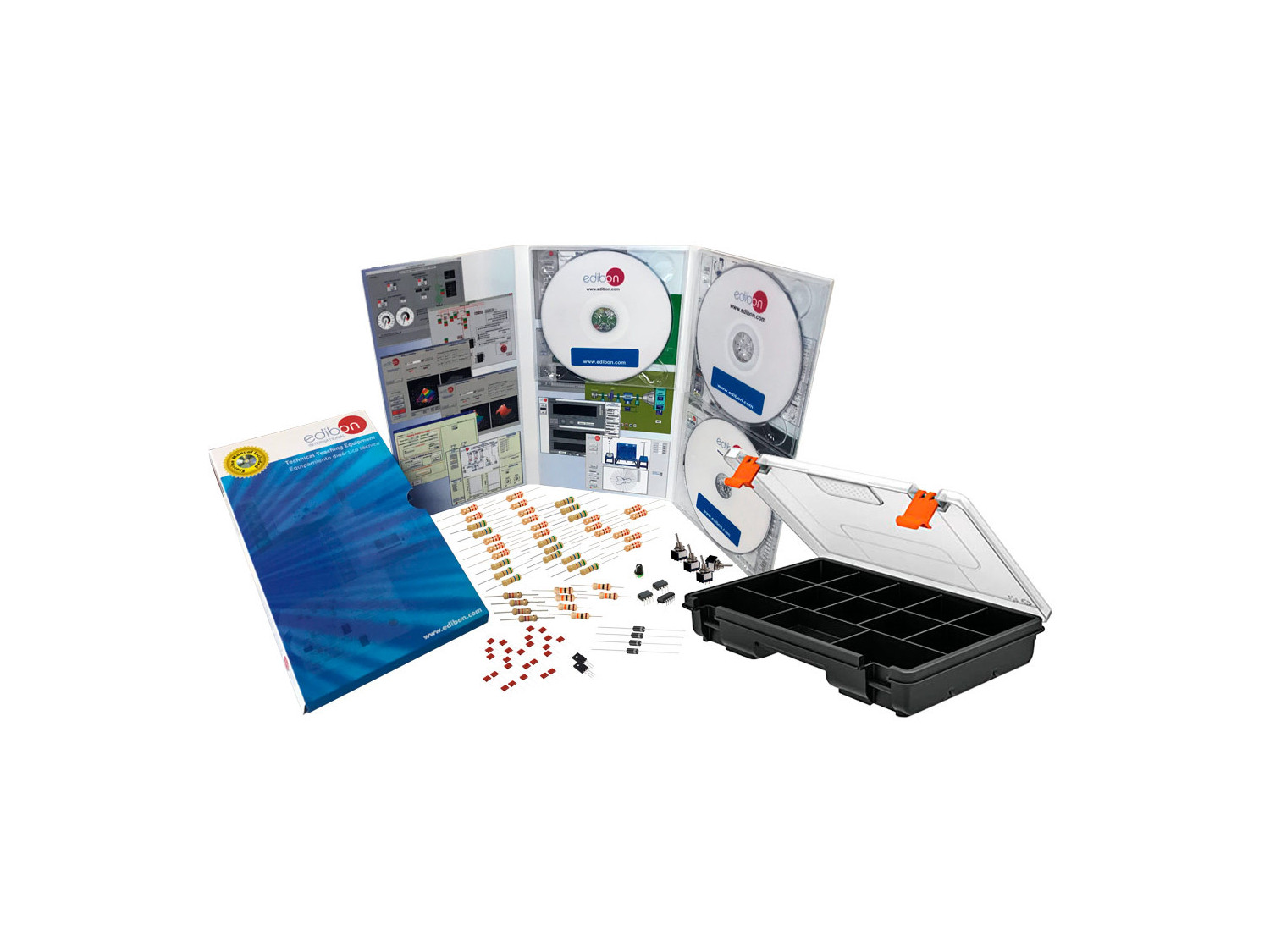

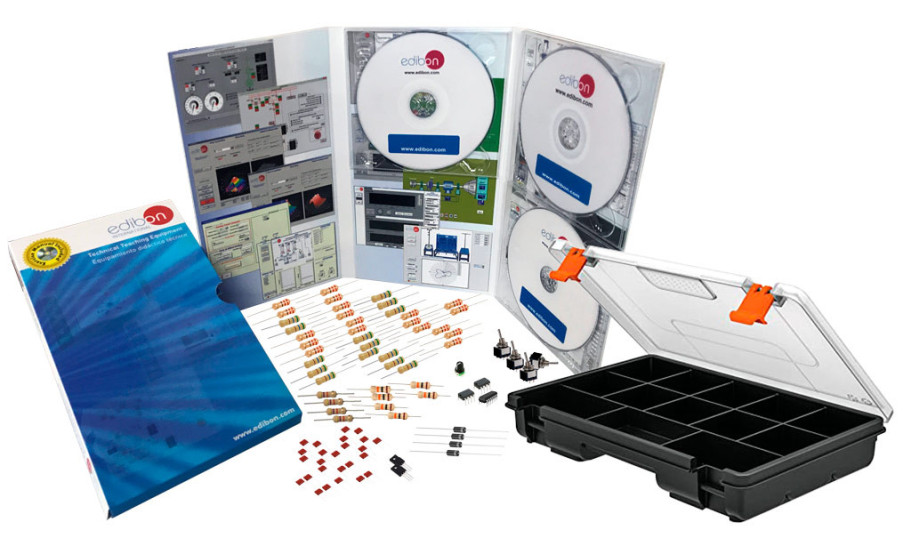

M8/KIT Kit de Filtros

2.2.- KITS DE MONTAJE DE CIRCUITOS
FILTERS KIT - M8/KIT

SISTEMAS INNOVADORES

Con el Kit de Filtros, "M8/KIT", de EDIBON, pueden estudiarse los diferentes tipos de filtros: RC y LC, en configuración tipo "T", filtros activos y además estudiar asociaciones de unos y otros para así poder realizar prácticas con filtros más complejos, para obtener otros filtros con unas determinadas características deseadas (filtro paso bajo, paso-alto, paso-banda y banda eliminada).

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

Laboratorios

2TV
 Laboratorio de Electrónica para Educación Técnica y Vocacional

NOTICIAS RELACIONADAS

Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Leer más

Descripción General

Con el Kit de Filtros, "M8/KIT", de EDIBON, pueden estudiarse los diferentes tipos de filtros: RC y LC, en configuración tipo "T", filtros activos y además estudiar asociaciones de unos y otros para así poder realizar prácticas con filtros más complejos, para obtener otros filtros con unas determinadas características deseadas (filtro paso bajo, paso-alto, paso-banda y banda eliminada).

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Respuesta de los Filtros RC y LC:

  1. Respuesta en frecuencia.
  2. Filtro paso-bajo.
  3. Filtro paso-alto.
  4. Circuito LC.
  5. Estudio de error en filtro de paso bajo.
  6. Estudio de error en filtro de paso alto.
  7. Ejercicios teórico/prácticos.

Filtro en configuración T:

  1. Filtro en doble puente en T.
  2. Circuito generador de la señal.
  3. Estudio de fallos en filtros RC con doble T.
  4. Ejercicios teórico/prácticos.

Active filters:

  1. Filtro de paso bajo con carga.
  2. Filtro paso bajo con amplificador operacional.
  3. Filtro paso alto con carga.
  4. Filtro paso alto con amplificador operacional.
  5. La atenuación es acumulativa.
  6. Uso del amplificador operacional.
  7. Estudio de fallos en filtros.
  8. Ejercicios teórico/prácticos.

Asociación de filtros:

  1. Comportamiento del filtro.
  2. Filtro de una señal distorsionada.
  3. Filtro en cascada, filtro paso bajo y filtro paso alto.
  4. Filtros en paralelo.
  5. Estudio de error en filtros.
  6. Ejercicios teórico/prácticos.
Ver más

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Filtro paso-banda y banda-eliminada.
  2. El usuario puede realizar otros ejercicios diseñados por él mismo.
