CODITEL Equipo de Sistemas de Telefonía

TELEPHONY SYSTEMS UNIT - CODITEL

SISTEMAS INNOVADORES

El Equipo de Sistemas de Telefonía, "CODITEL", se basa en un conmutador digital o temporal que permite el estudio de la emisión en cualquier orden, en los canales de un multiplex de salida, mientras que las muestras que siguen cierto orden, en los canales de unmúltiplex de entrada.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

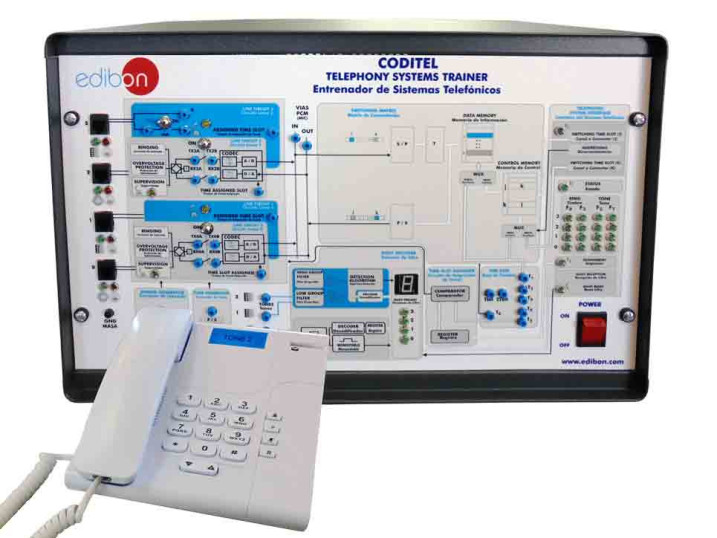

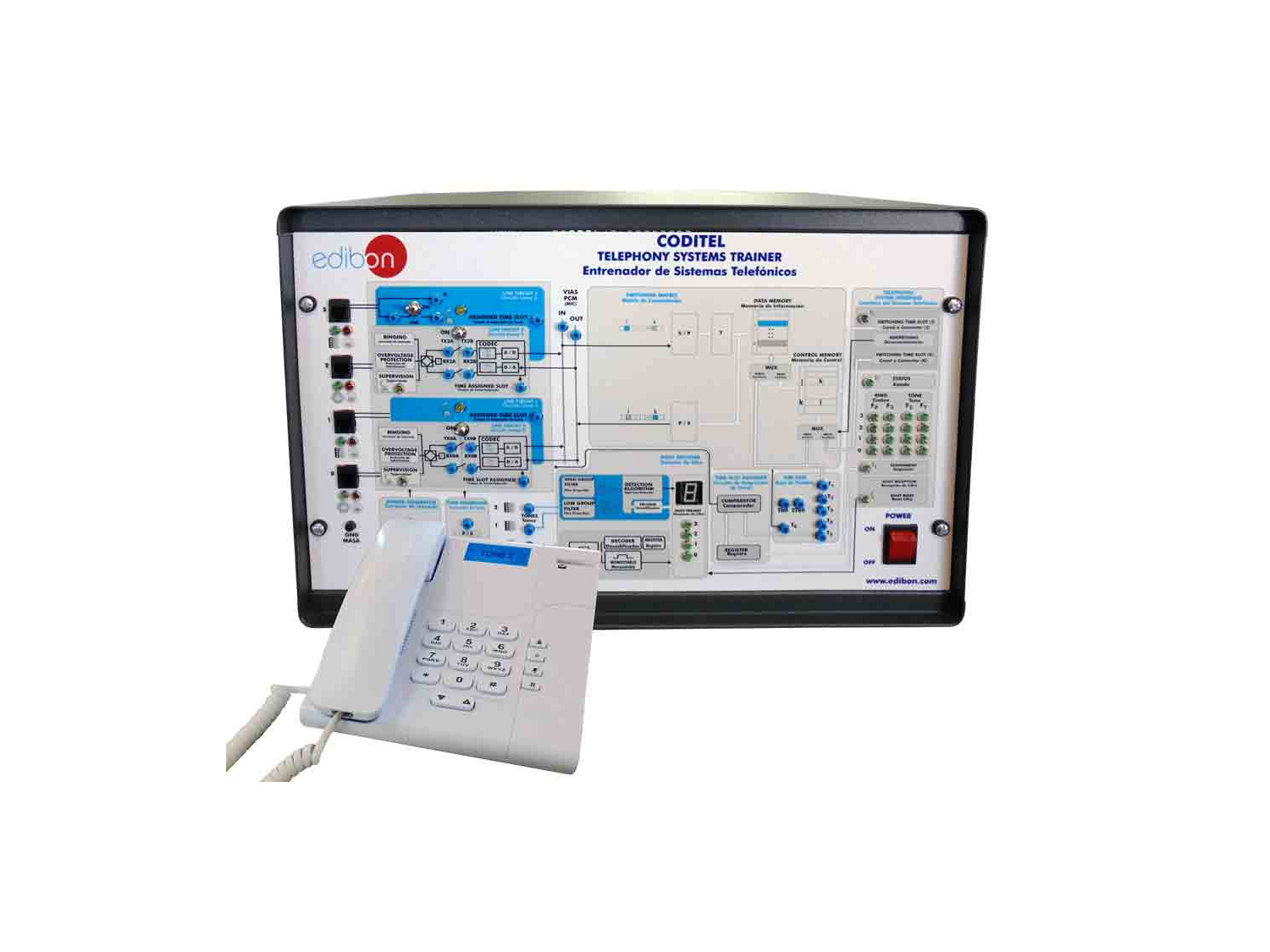

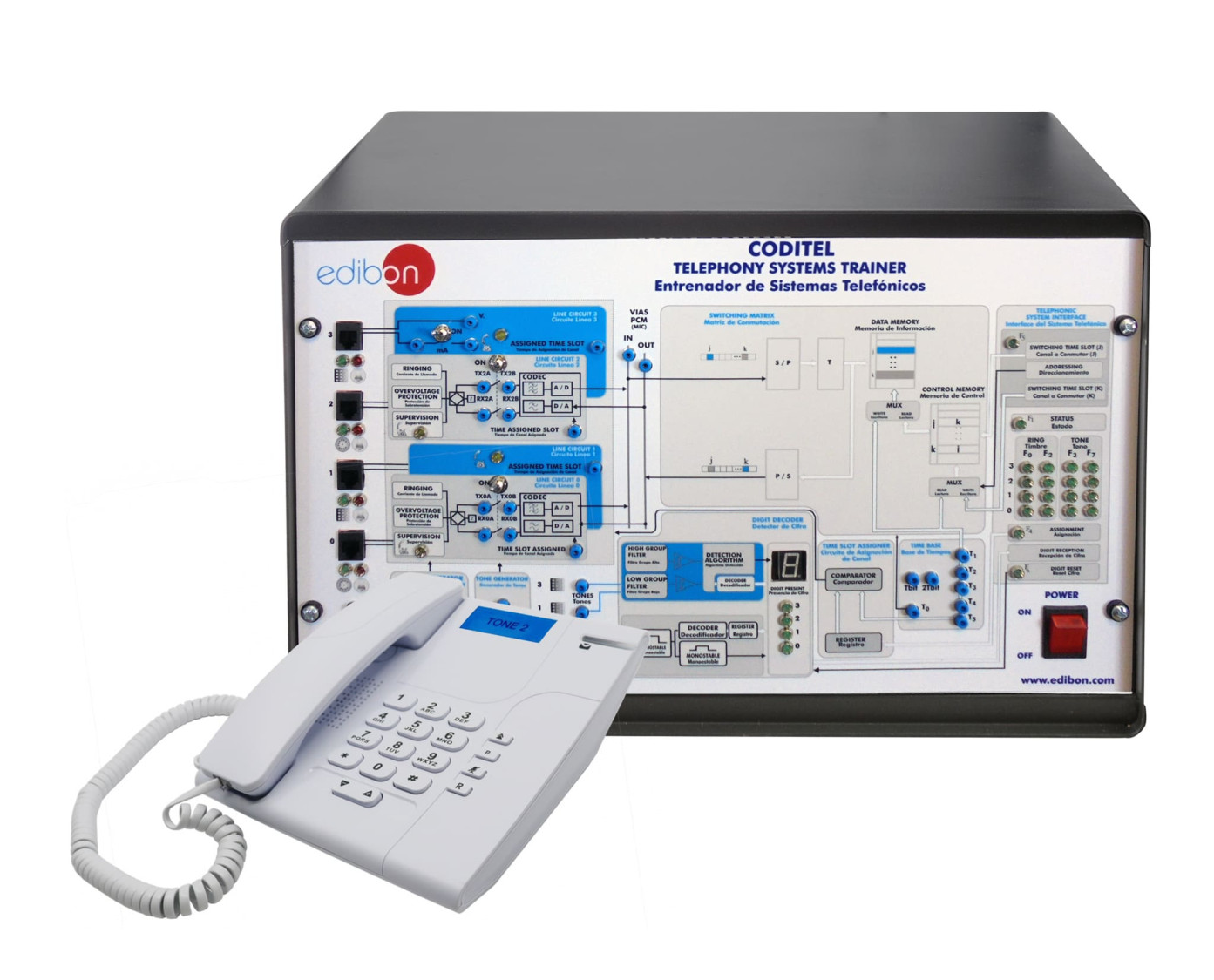

CODITEL es un equipo de conmutación de circuito digital para fines didácticos. Su estructura es como la de un conmutador temporal condos vías MIC, una vía de entrada y otra de salida. Básicamente, sigue la recomendación del CCITT y de Telefonía.

Este equipo consta de las siguientes partes: interfaces (conexión con el mundo exterior), redes internas, red de conexión digital y sistema de control:

Interfaces: Consta de cuatro circuitos de línea de usuario, dos líneas para terminales de tono (multifrecuencia) y dos líneas para terminales depulso (decádicas), realizadas de diferentes maneras:

  • Los circuitos de multifrecuencia son circuitos integrados híbridos que realizan todas las funciones básicas de un circuito de línea.
  • Los circuitos decádicos, donde toda su estructura se montan componentes discretos.
  • Los cuatro circuitos de línea son compatibles con los aparatos comerciales del usuario.

Internos: El equipo tiene cuatro receptores numéricos, dos de ellos son receptores de pulsos (decádicos) y el otro son receptores de tonos(DTMF), asignados a una línea específica. Tiene una base de tiempo que proporciona la temporización adecuada para todo elsistema y un generador de tonos digital.

Red de conexión digital:La red de conexión es una matriz de conmutación temporal, hecha con memorias. Su arquitectura es como la de un conmutadorde lectura secuencial y lectura asíncrona.

Sistema de control: El control se lleva a cabo mediante un programa almacenado en la computadora (PC) y se ejecuta bajo el sistema operativo Windows 2000 o superior.La comunicación entre el computador (PC) y la interfaz se realiza a través del protocolo serie RS232.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todoslos parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudiar las principales acciones y señales involucradas en una conmutación digital.
  2. Estudiar la asignación dinámica de canales y la conmutación temporal.
  3. Estudiar los estándares para la conversión de audio.
  4. Establecer una comunicación entre algunos canales paso a paso.
  5. Monitoreo visual de los principales estados por los que pasa una línea durante una llamada.
  6. Configurar líneas como solo receptor, transmisor, receptor/transmisor.
  7. A prueba de la conversión de 2 a 4 hilos.
  8. Estudiar las etapas eléctricas cuando el usuario realiza acciones por teléfono.
  9. Estudiar las señales involucradas al marcar por pulsos.
  10. Estudiar las señales involucradas al marcar por tonos.
  11. Estudiar el paso de la señal de tono.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente losresultados.
  2. Visualizar todos los resultados en la clase, en tiempo real, pormedio de un proyector o una pizarra electrónica.
  3. El Sistema de Control desde Computador con SCADA permiteuna simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivosde seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación aIndustrias, incluso a otras Instituciones de Educación Técnica.
  7. El usuario puede realizar otros ejercicios diseñados por él mismo.
