ESA Equipo de Satélites, Controlado desde Computador (PC)

COMPUTER CONTROLLED SATELLITES UNIT - ESA

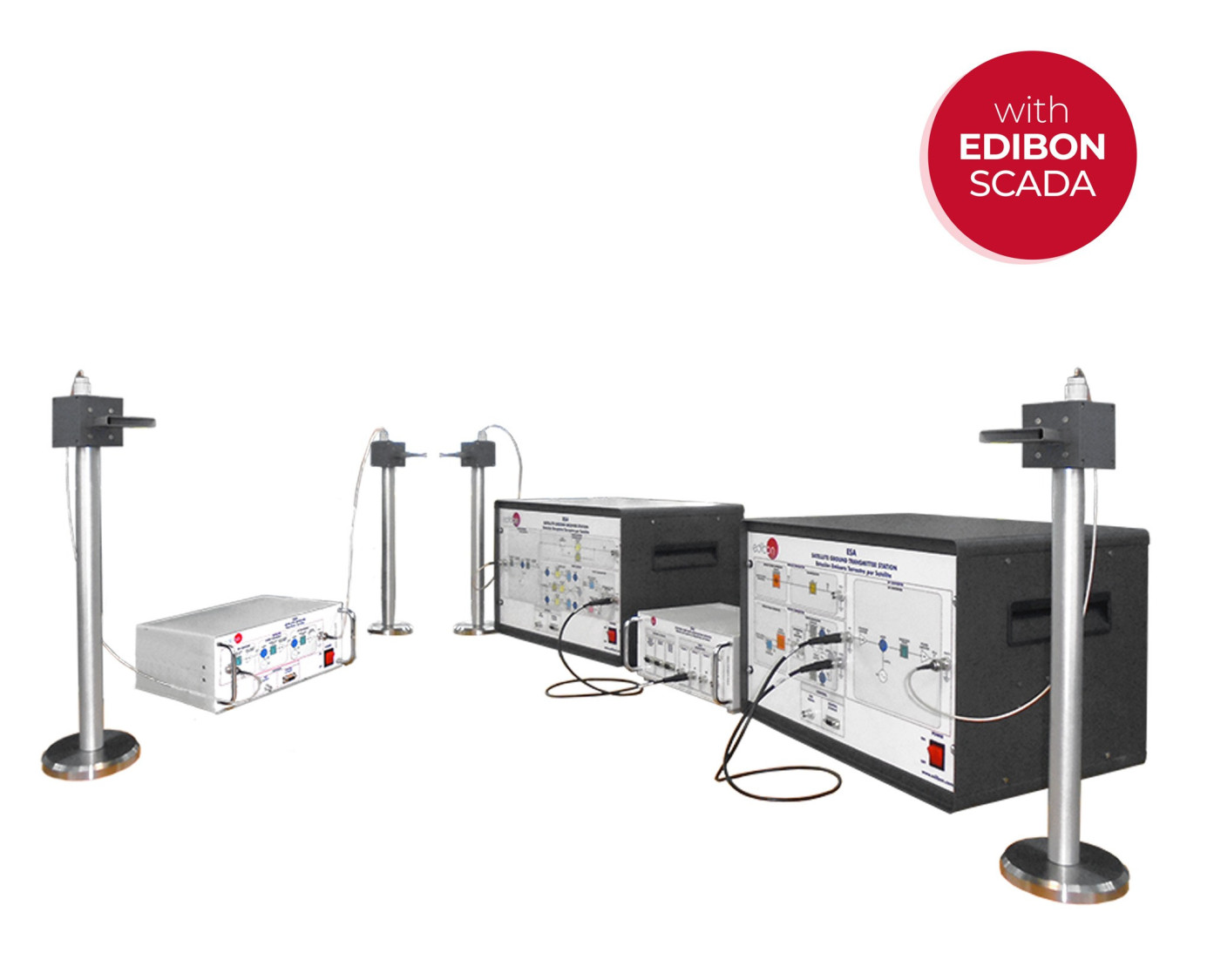

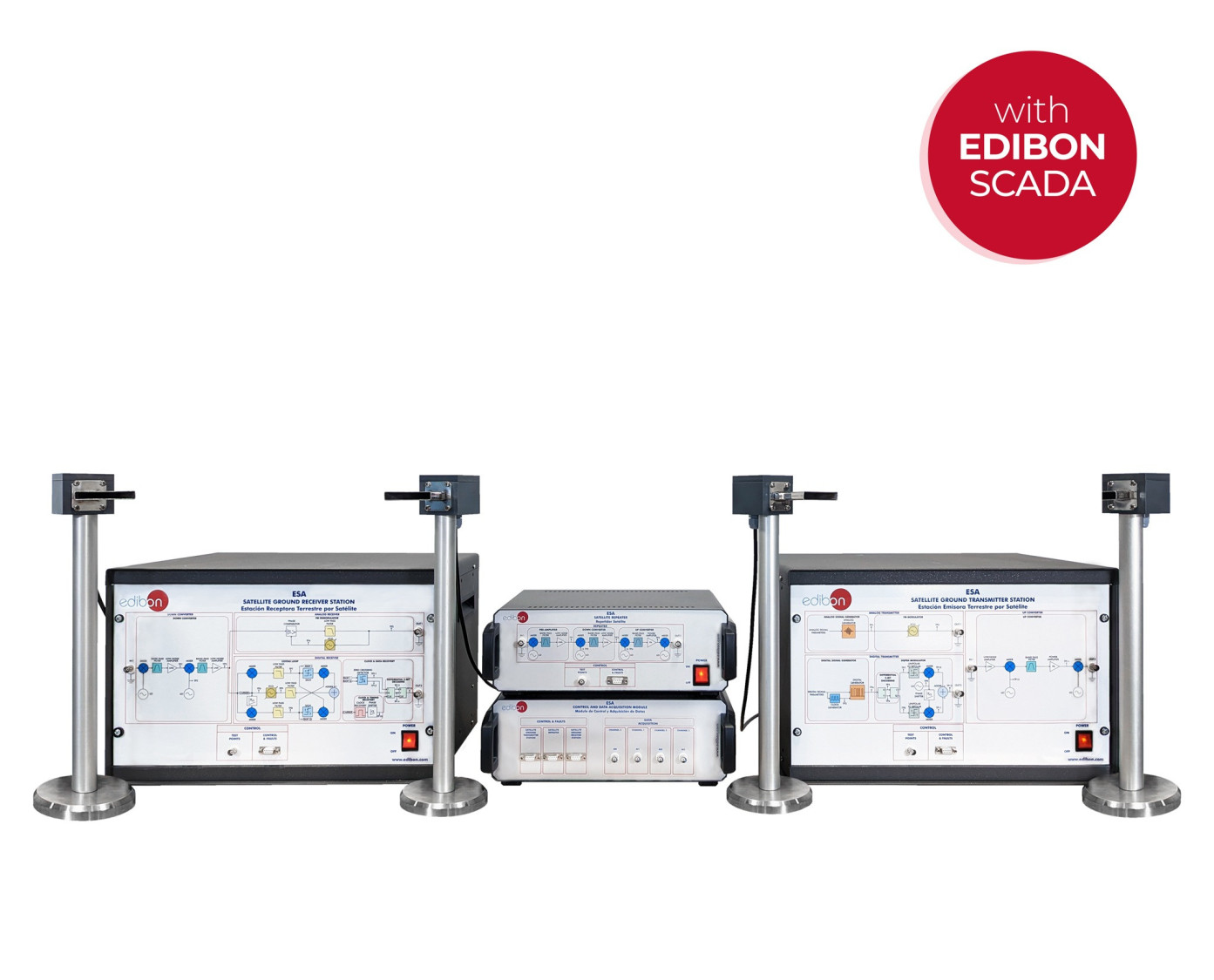

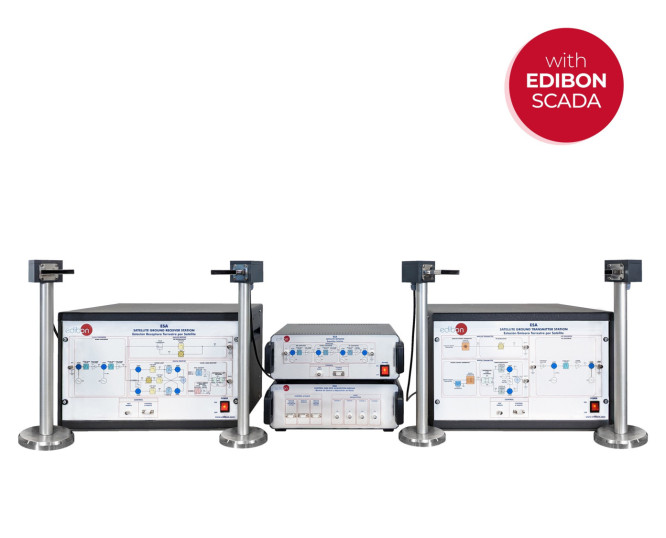

Equipo: ESA. Equipo de Satélites, con SCADA

COMPUTER CONTROLLED SATELLITES UNIT - ESA

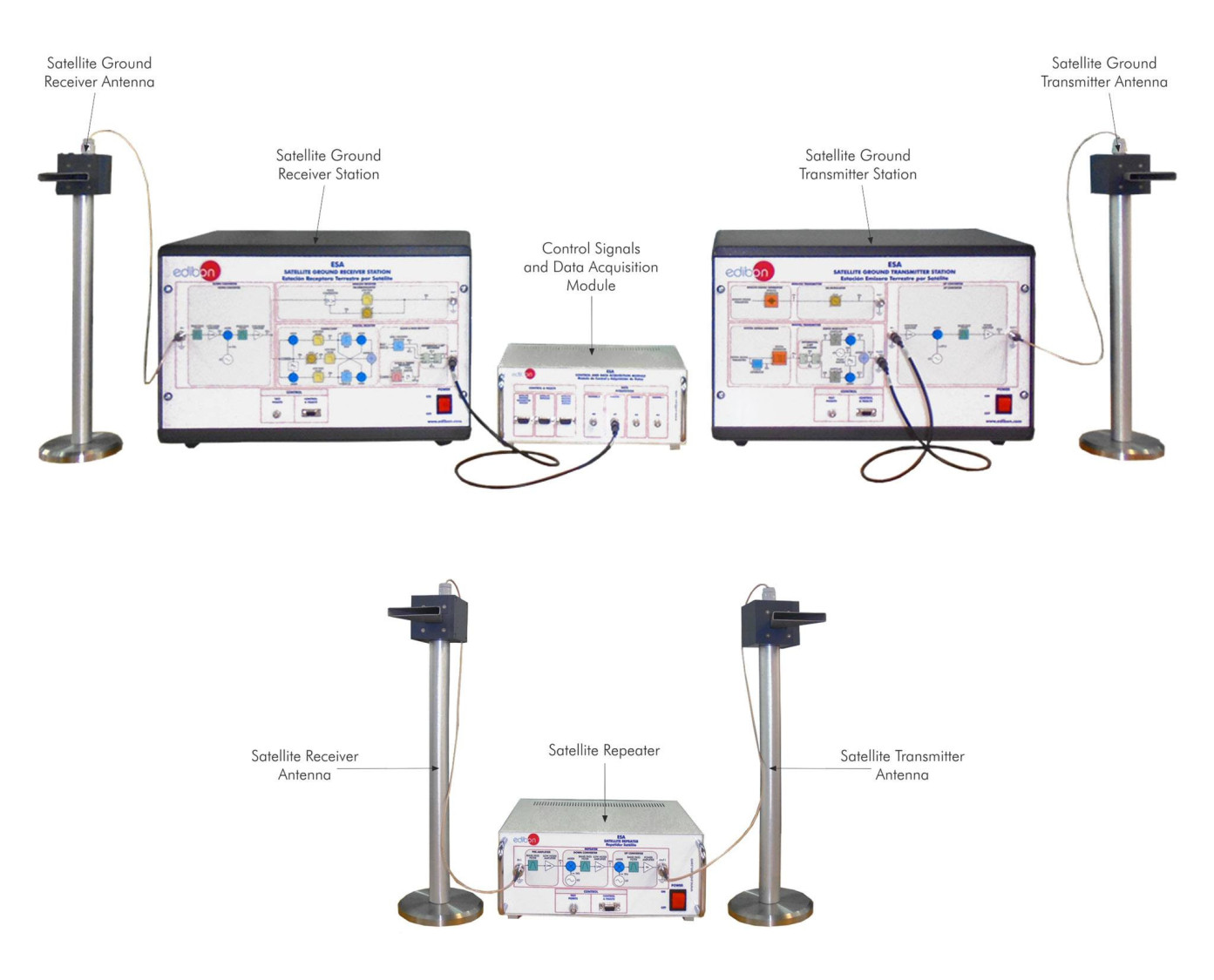

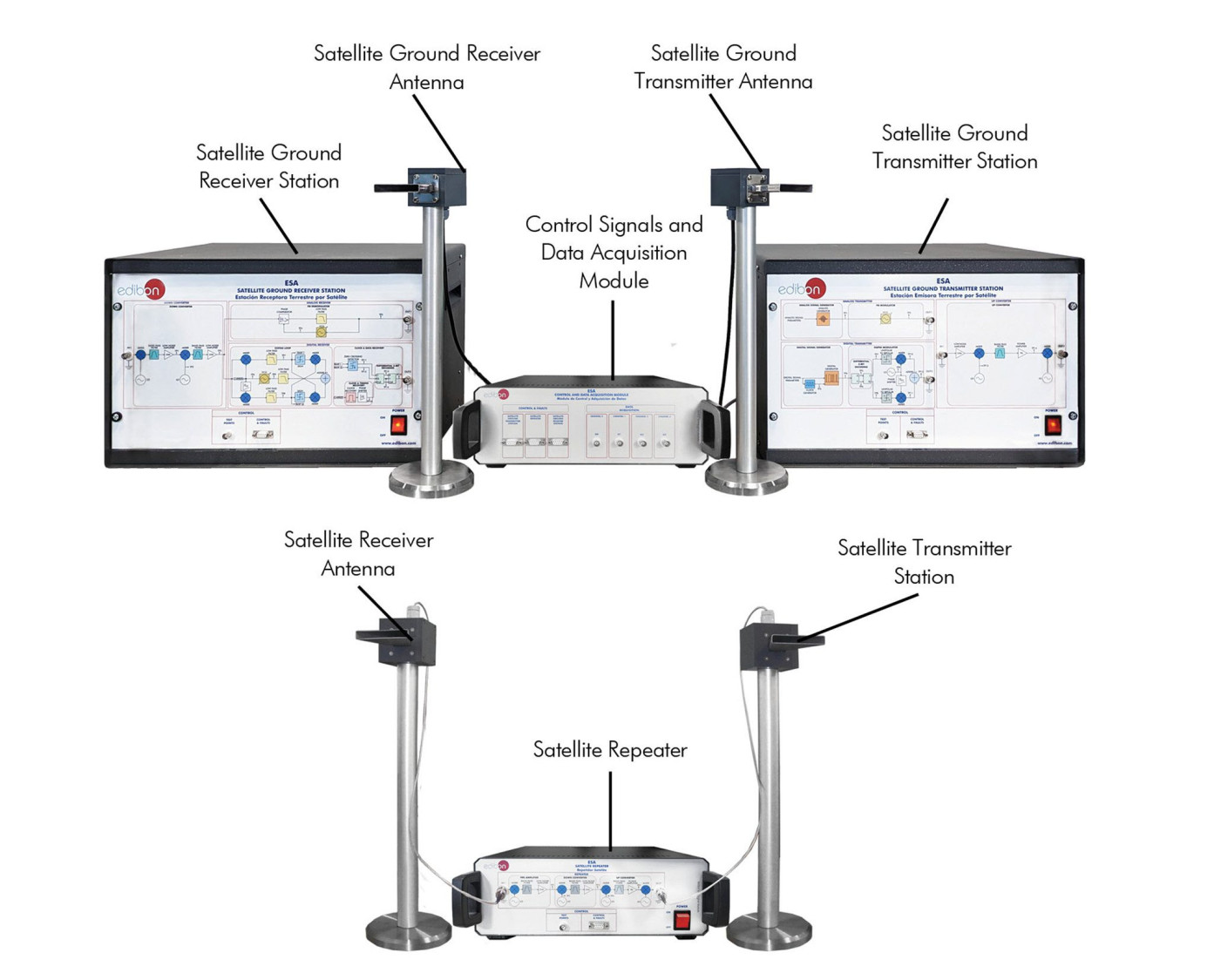

Diagrama de proceso y disposición de elementos del equipo

COMPUTER CONTROLLED SATELLITES UNIT - ESA

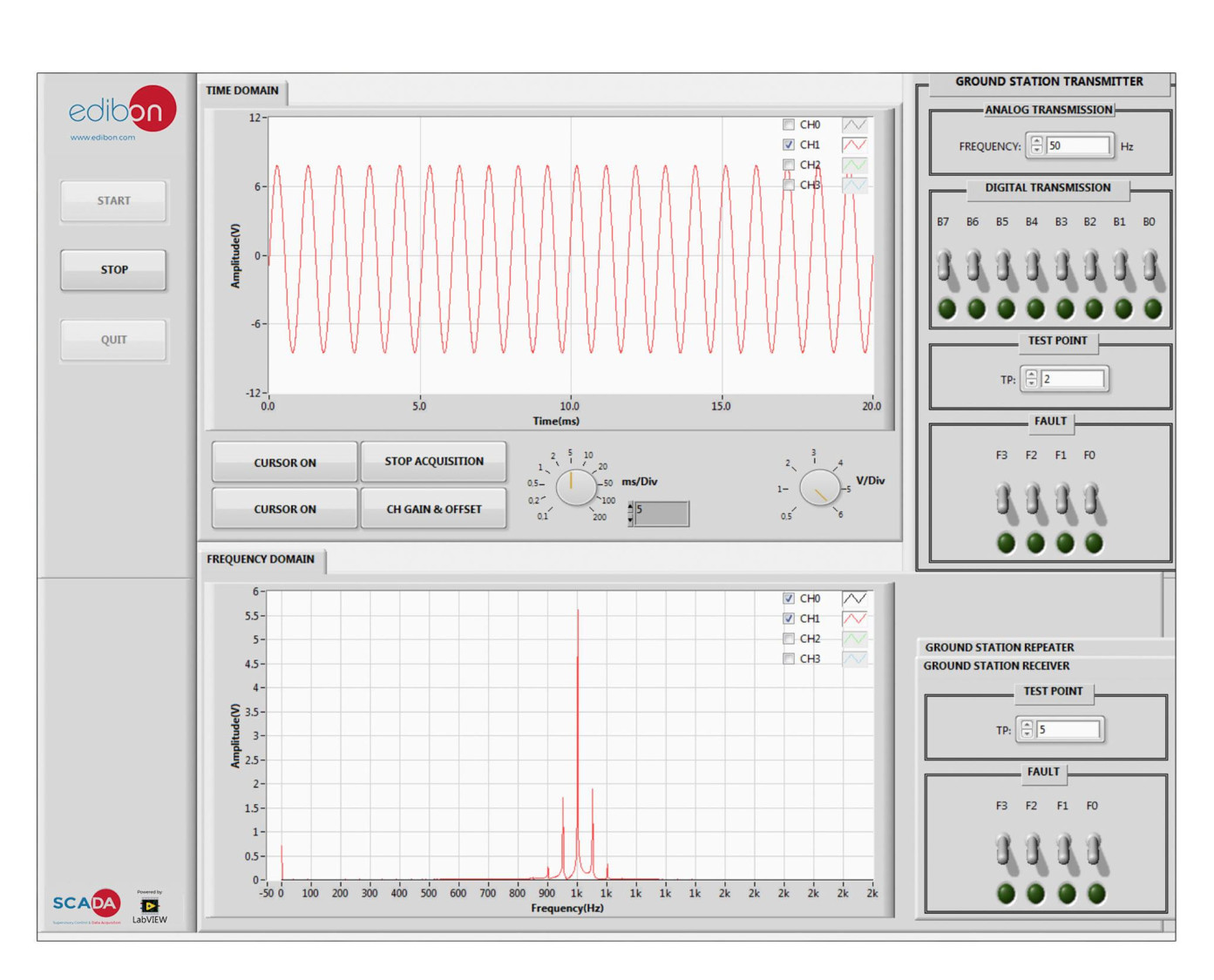

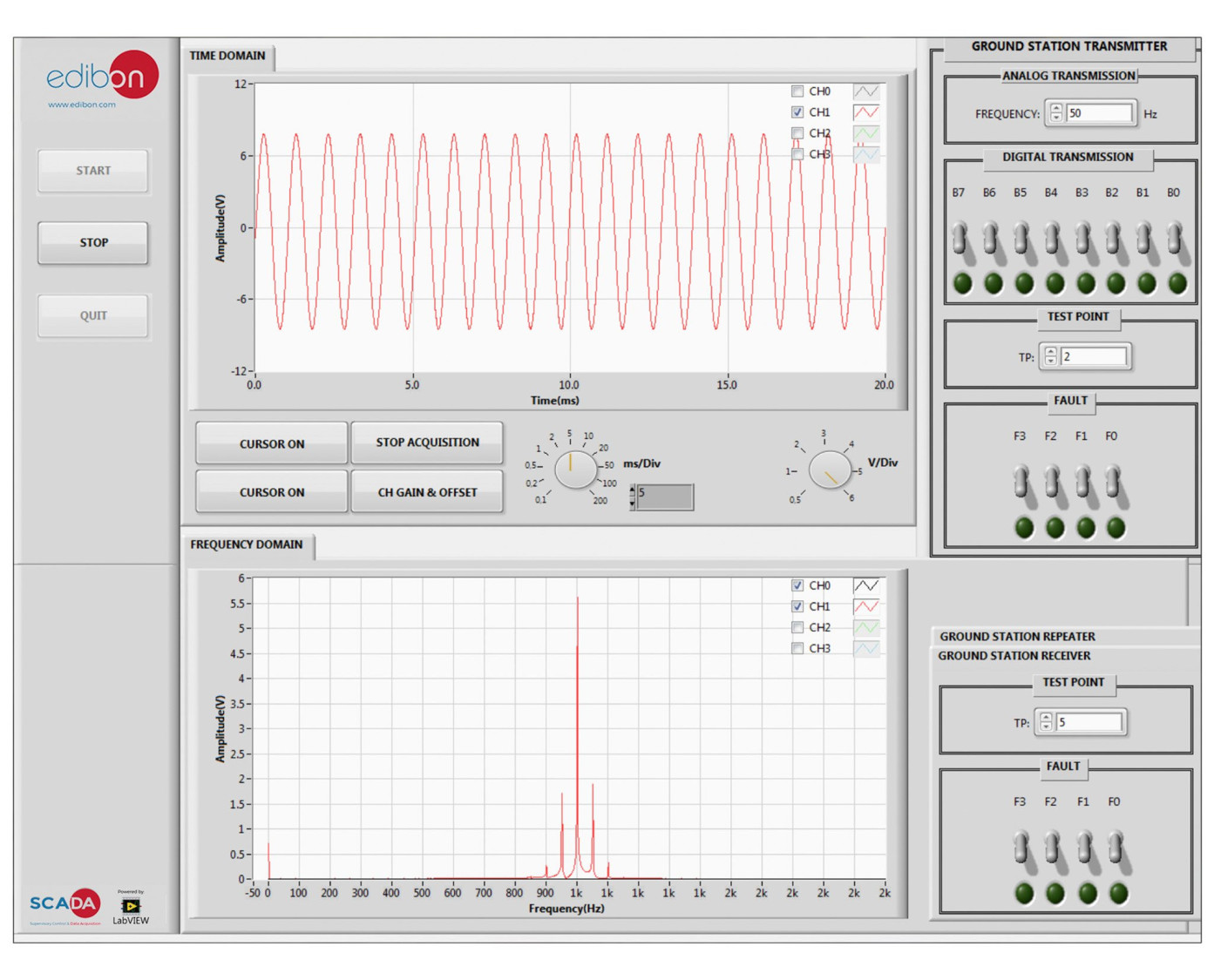

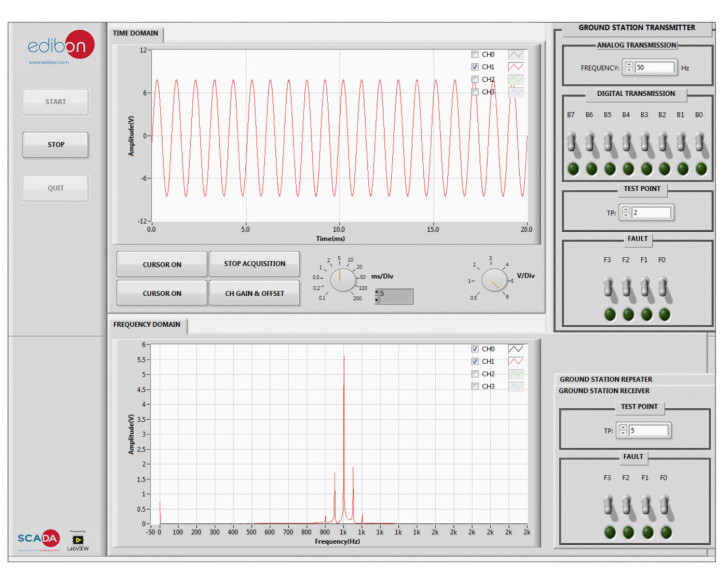

ESA/SOF. Software del equipo ESA. Pantalla principal

COMPUTER CONTROLLED SATELLITES UNIT - ESA
COMPUTER CONTROLLED SATELLITES UNIT - ESA
COMPUTER CONTROLLED SATELLITES UNIT - ESA

SISTEMAS INNOVADORES

El Equipo de Satélites, Controlado desde Computador (PC), "ESA", diseñado por EDIBON, permite estudiar los sistemas modernos de telecomunicaciones por satélite (SATCOM), comprendiendo su estructura, funcionamiento y lógica a través del análisis de las fases de transmisión y recepción de señales.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Satélites, Controlado desde Computador (PC), "ESA", diseñado por EDIBON, permite estudiar los sistemas modernos de telecomunicaciones por satélite (SATCOM), comprendiendo su estructura, funcionamiento y lógica a través del análisis de las fases de transmisión y recepción de señales.

Gracias a su software de control, el equipo permite configurar parámetros de envío de datos, simular fallos, seleccionar puntos de prueba y visualizar en tiempo real el comportamiento del sistema SATCOM.

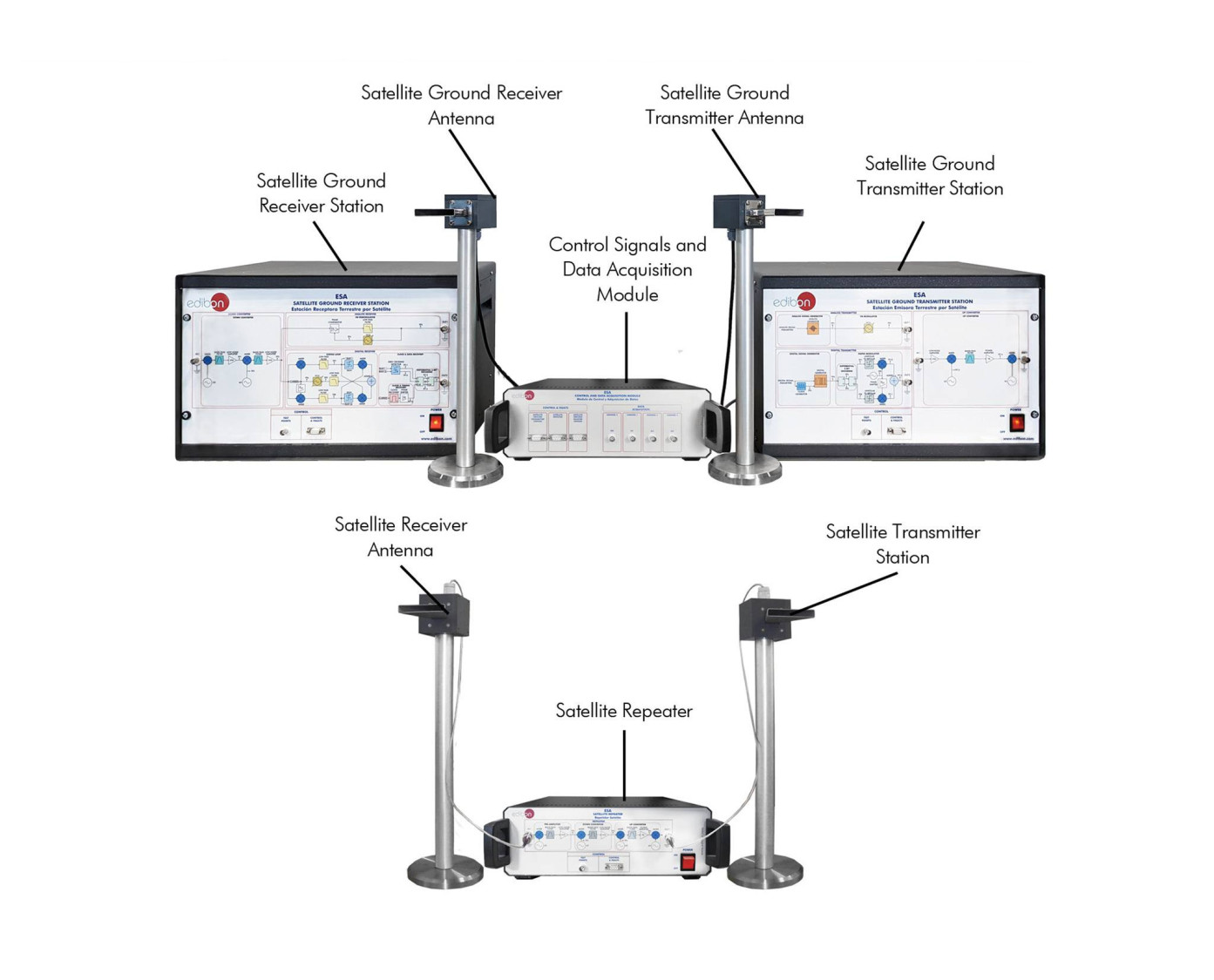

El equipo está compuesto por tres bloques principales que se comunican con el software:

  • Bloque de transmisión satélite terrestre: emula una estación emisora en tierra, que genera y transmite señales hacia el satélite a través de su antena, reproduciendo un enlace ascendente real.
  • Bloque de repetidor satelital: emula el comportamiento de un satélite activo, que recibe, amplifica, procesa y reemite la señal recibida desde tierra en una frecuencia distinta, como ocurre en sistemas reales de comunicación por satélite.
  • Bloque de recepción satélite terrestre: representa la estación terrestre encargada de recibir la señal procesada desde el satélite, permitiendo su análisis, monitoreo y evaluación a través del software de control.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: El propio Equipo + un Módulo de Adquisición de Datos y Señal de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software e Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de los principios de funcionamiento de un sistema de comunicación por satélite.
  2. Principios básicos de la modulación analógica, modulación de frecuencia (FM).
  3. Principios básicos de la demodulación analógica, demodulación de frecuencia (FM).
  4. Principios básicos de la modulación digital, desplazamiento de fase de cuadratura diferencial (DQPSK).
  5. Principios básicos de la demodulación digital, desplazamiento de fase de cuadratura diferencial (DQPSK).
  6. Estudio de las características de la estación de transmisión satélite terrestre, el repetidor satélite y la estación de recepción satélite terrestre.
  7. Estudio del sistema de comunicación a través de un repetidor satélite que realiza el enlace de subida y de bajada.
  8. Realización de transferencias de datos a través de un sistema de comunicación por satélite (estación de transmisión satélite terrestre, repetidor satélite y estación de recepción satélite terrestre).
  9. Estudio de la calidad del enlace de transmisión de datos.
  10. Análisis de la respuesta del sistema a diferentes inserciones de fallos en la estación de transmisión satélite terrestre.
  11. Análisis de la respuesta del sistema con diferentes inserciones de fallos en el repetidor satélite.
  12. Análisis de la respuesta del sistema con diferentes inserciones de fallos en la estación de recepción satélite terrestre.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo ESA a través del Módulo de Adquisición de Datos y Señal de Control, sin el computador.
  8. El usuario puede realizar otros ejercicios diseñados por él mismo.
