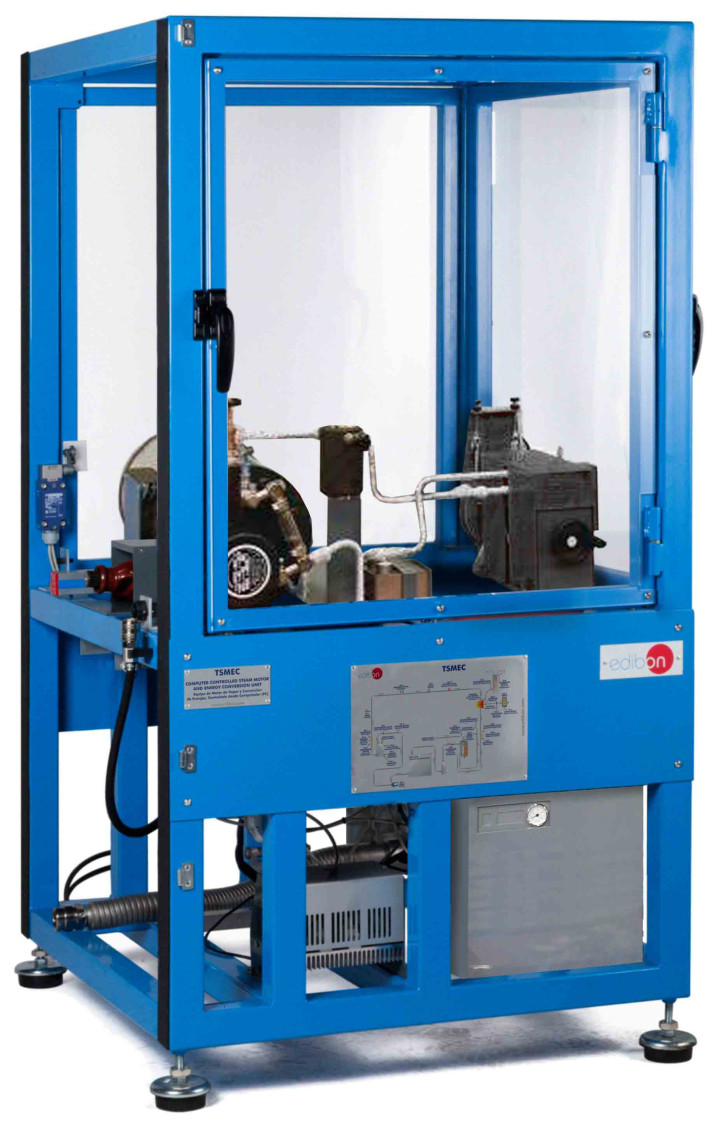

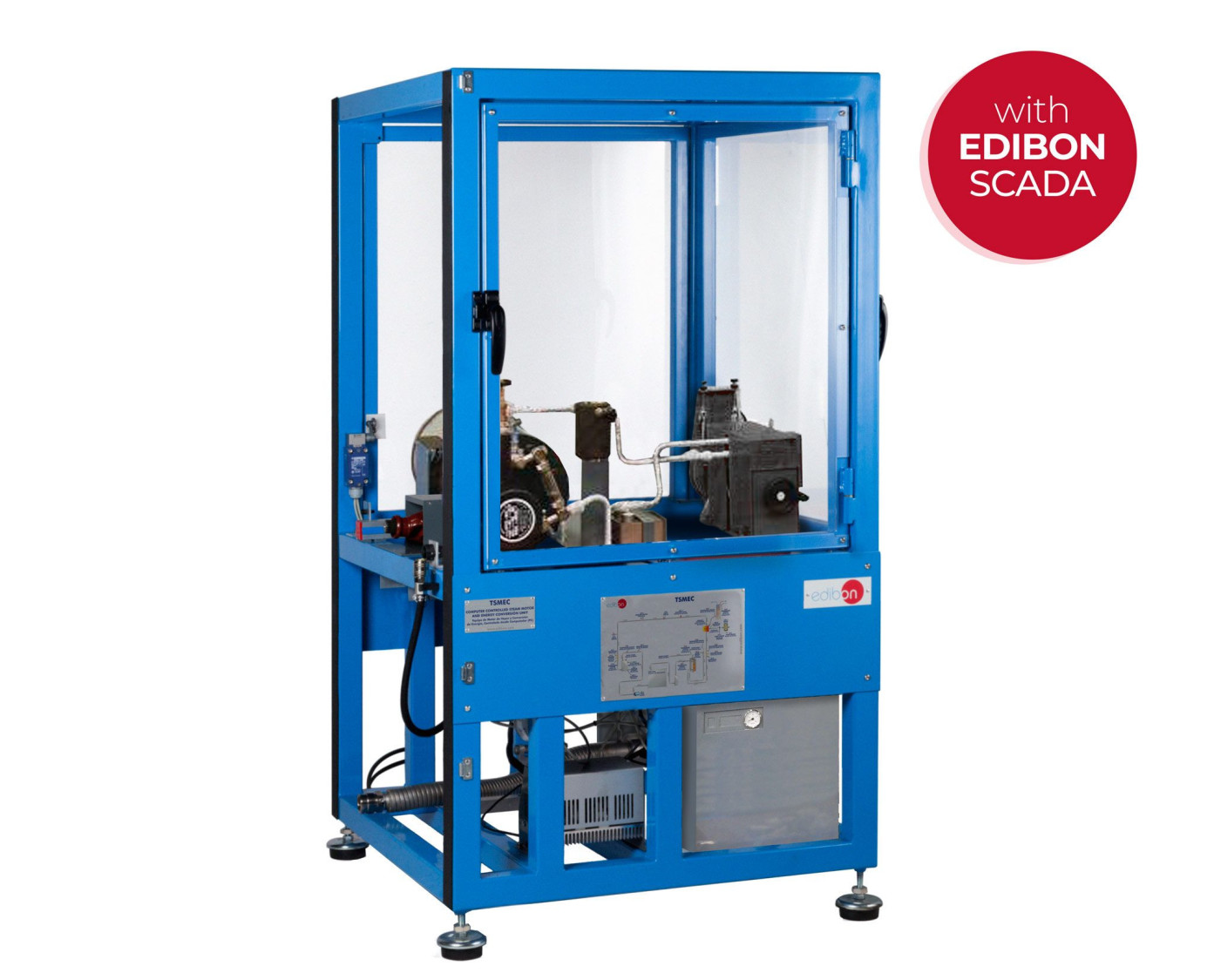

TSMEC Equipo de Motor de Vapor y Conversión de Energía Controlado desde Computador (PC)

COMPUTER CONTROLLED STEAM MOTOR AND ENERGY CONVERSION UNIT - TSMEC

SISTEMAS INNOVADORES

Descripción General

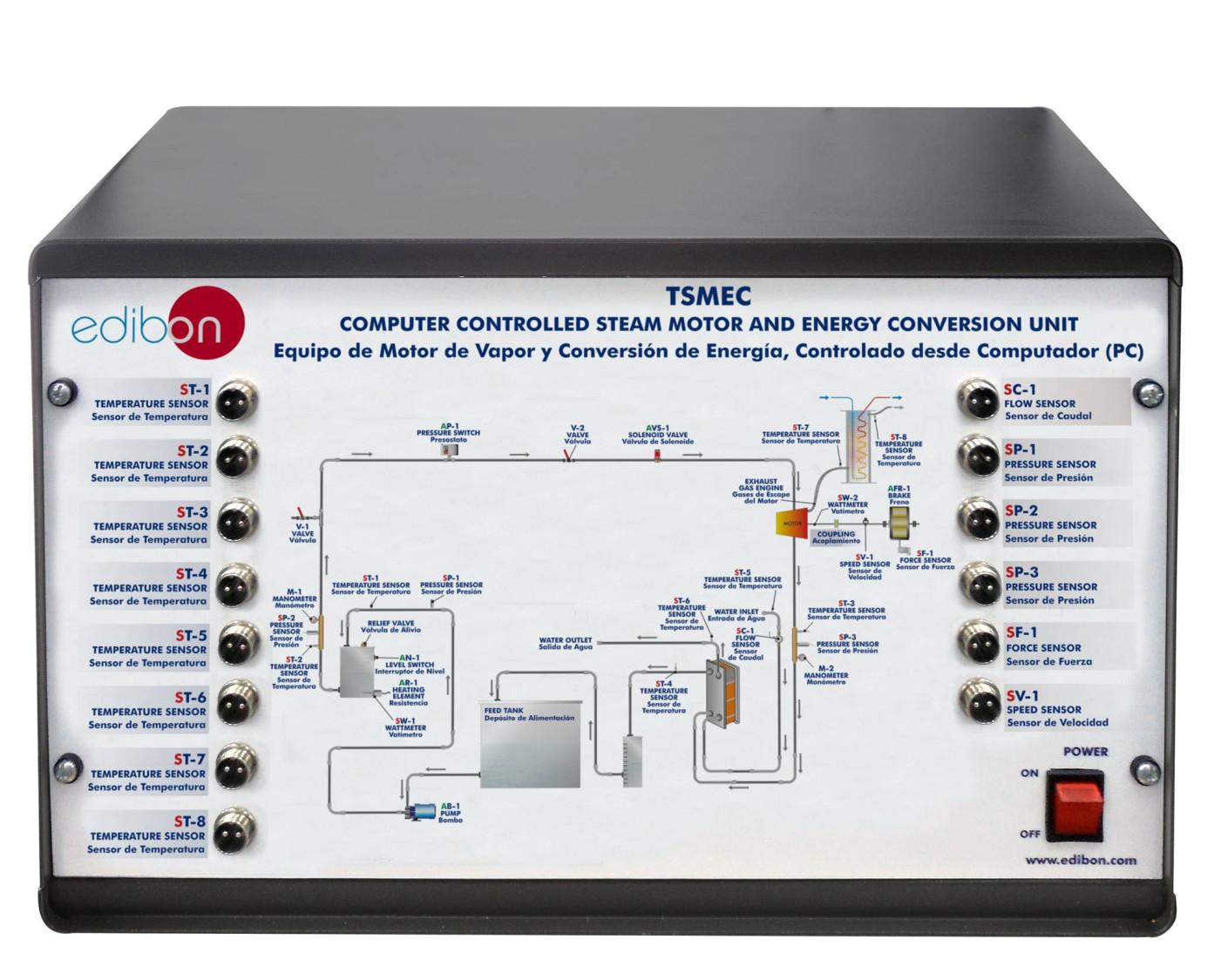

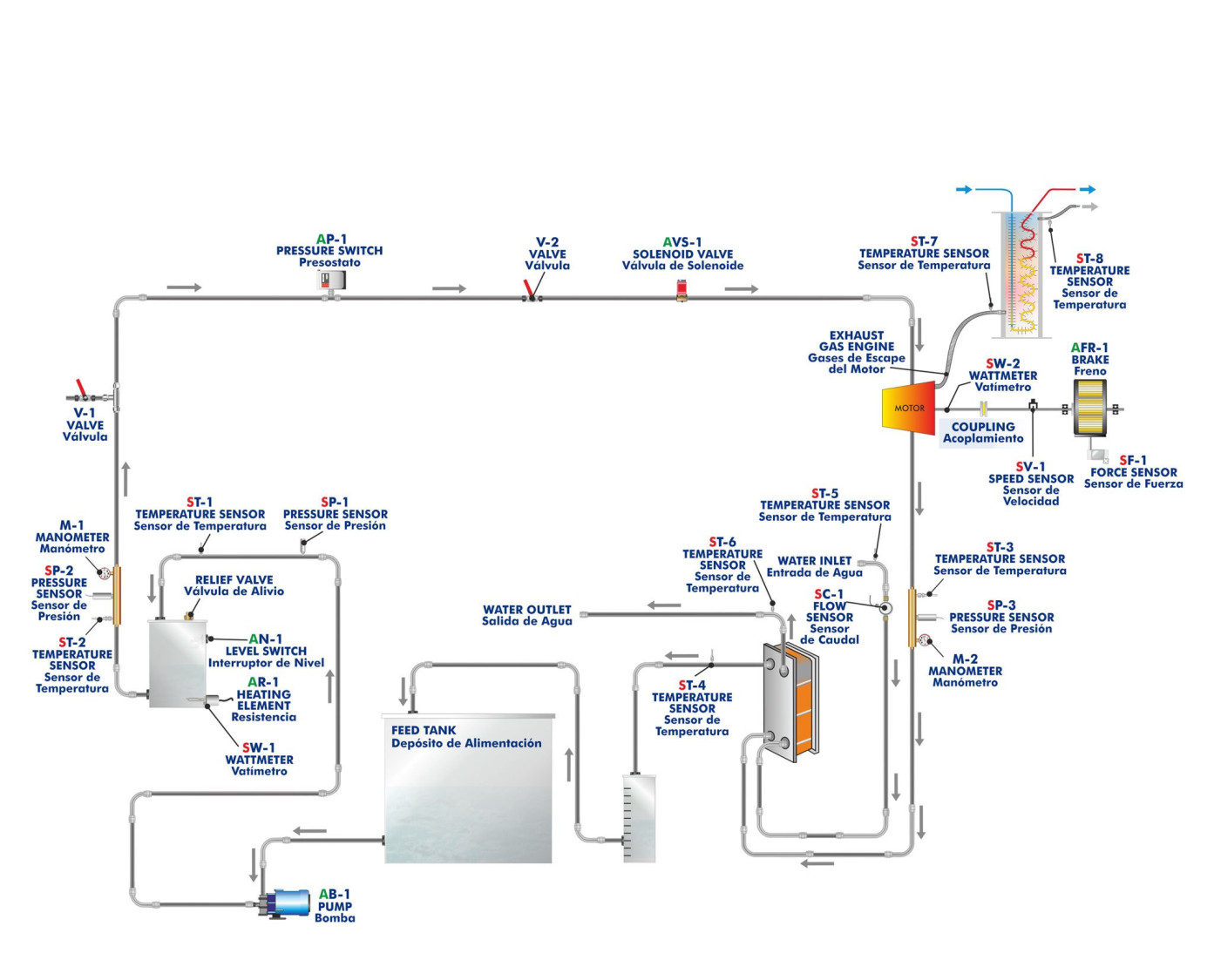

El proceso comienza con la impulsión de agua con una bomba controlada desde computador (PC) desde un depósito de almacenamiento a una caldera de agua controlada desde computador (PC), donde se transforma en vapor. La caldera está constituida por resistencias eléctricas, cuya potencia es medida y controlada, y dispone de todas las medidas de seguridad necesarias para un trabajo seguro, como válvula de seguridad e interruptor de nivel.

El vapor de agua generado, cuando alcanza las condiciones de trabajo, se expande en un motor de vapor de dos cilindros generando una potencia eléctrica, la cual es medida.

A la salida del motor, el vapor de agua se condensa usando un flujo de agua en un intercambiador de calor. El condensado se acumula en un depósito de medida y pasa de nuevo al depósito de alimentación.

El equipo tiene como elemento para ejercer el par resistente un freno de banda dinamométrico. Dicho freno está unido solidariamente al eje del motor, transmitiendo el par y la potencia y permitiendo la medida de velocidad, par y potencia del motor.

Se incluye un calorímetro de estrangulamiento para medir la fracción seca del vapor.

Se suministra toda la instrumentación necesaria para conocer las temperaturas, presiones y caudales de los puntos clave para poder analizar el ciclo Rankine: caudal de condensado del vapor, presión de entrada y salida del agua de la caldera y del motor y medidas de temperatura en los puntos clave.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Análisis del ciclo de Rankine.
  2. Determinación de balances de energía en el evaporador y en el condensador.
  3. Estudio de la influencia del caudal de vapor de agua y de las temperaturas en la generación de potencia eléctrica.
  4. Estudio de las leyes termodinámicas de conservación de energía.
  5. Determinación de la eficiencia térmica de la planta de vapor.
  6. Demostración de la relación presión-temperatura de vapor saturado (Marcet Boiler).
  7. Estudio de la línea Willans.
  8. Estudio de la primera y segunda ley de la termodinámica.
  9. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.

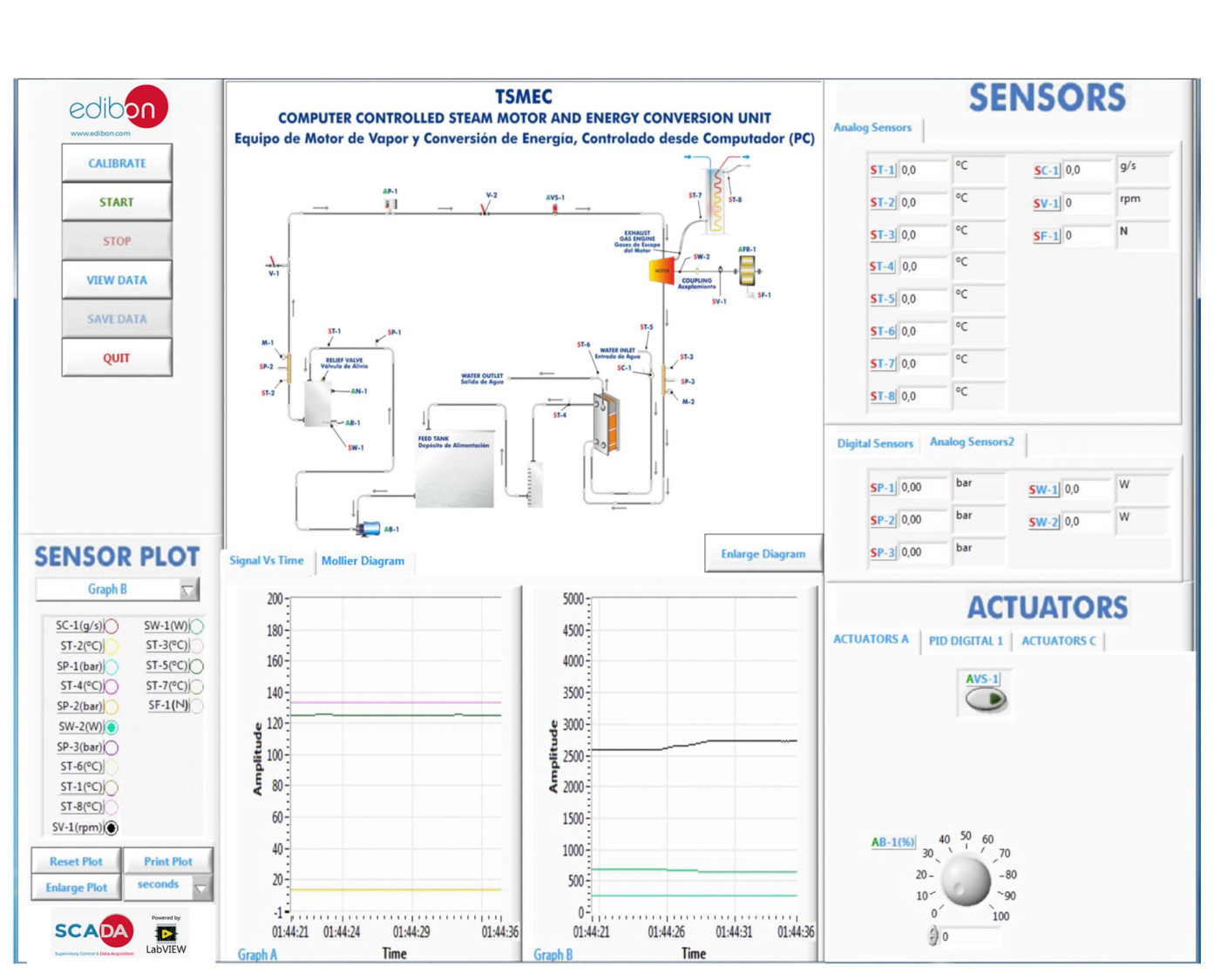

  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TSMEC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TSMEC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
