ACPV Equipo de Montaje de una Válvula de Control Neumática

ASSEMBLY OF A CONTROL PNEUMATIC VALVE UNIT - ACPV

SISTEMAS INNOVADORES

El Equipo de Montaje de una Válvula de Control Neumática, "ACPV", es una válvula neumática de globo que se presenta en un maletín de transporte, con un manual con planos en dos dimensiones, explosionado y visión del conjunto, también presenta un listado de piezas principales y la normativa de los materiales de fabricación.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

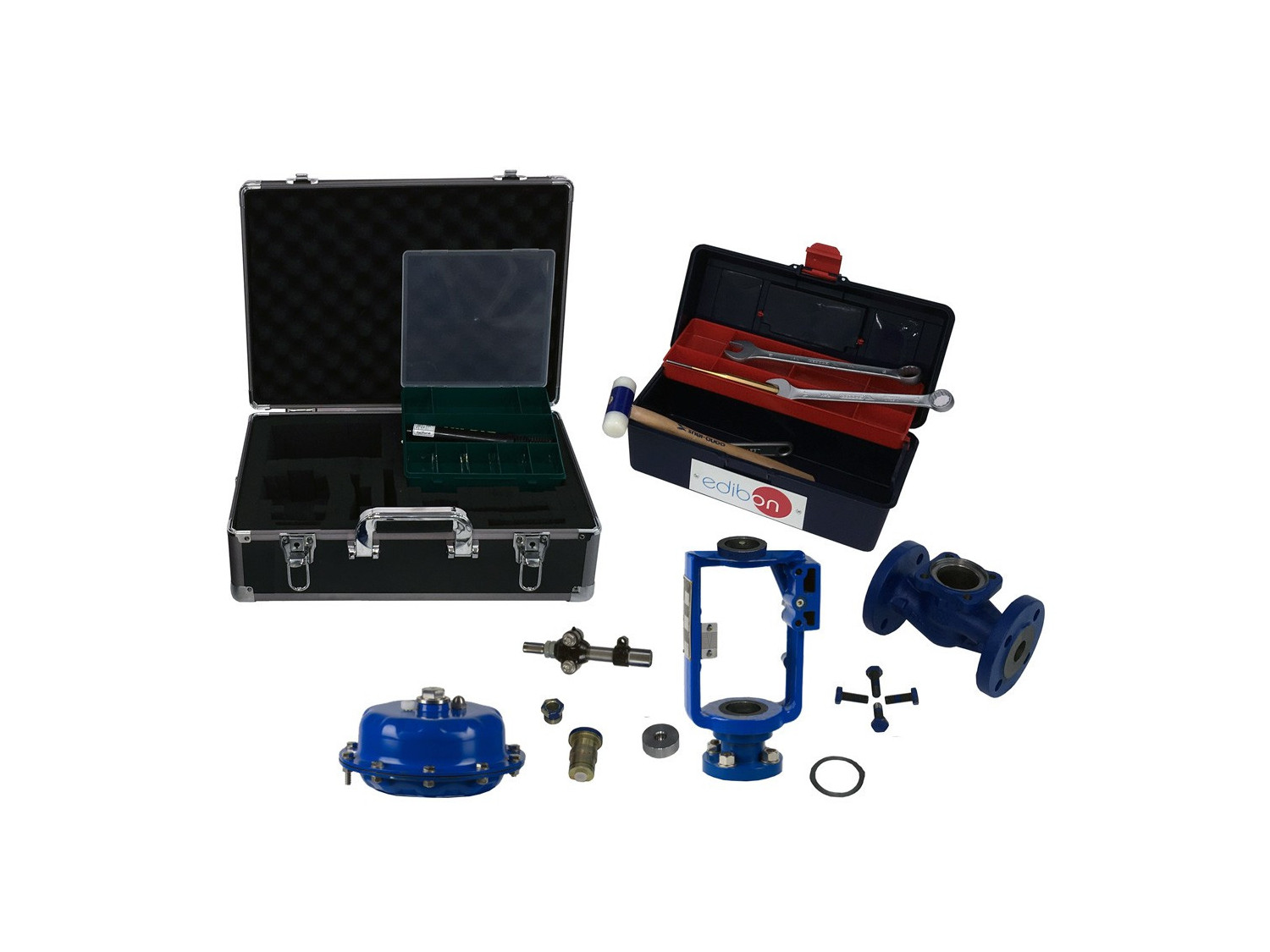

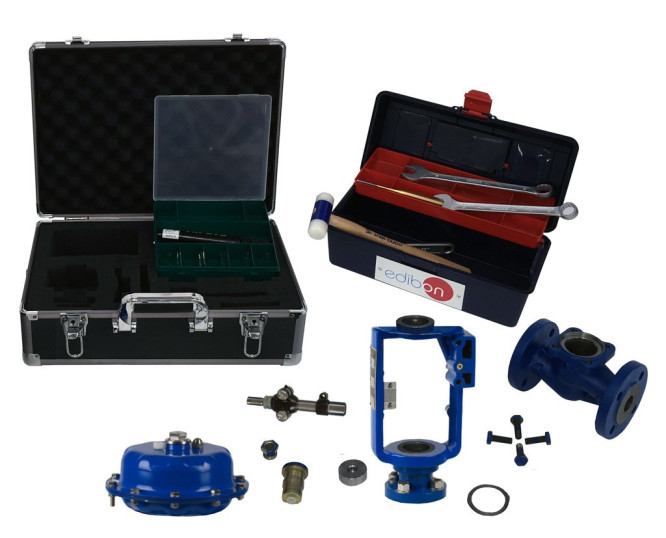

El Equipo de Montaje de una Válvula de Control Neumática, "ACPV", es una válvula neumática de globo que se presenta en un maletín de transporte, con un manual con planos en dos dimensiones, explosionado y visión del conjunto, también presenta un listado de piezas principales y la normativa de los materiales de fabricación. El equipo se suministra con un set de herramientas específico para la válvula. La válvula presenta un cuerpo fabricado en fundición, una tapa de sujeción y una tuerca prensaestopas. Presenta un juego de juntas, tornillos, y tuercas correspondientemente identificados/as. La empaquetadura que presenta es de grafito y la guía de acero al carbono. También presenta el eje fabricado en acero inoxidable.

Este equipo permite que el alumno adquiera conocimientos sobre la instalación de una válvula, montaje y despiece de este tipo de dispositivos. Además guía al alumno en el conocimiento de los diferentes elementos de la válvula, del método de sellado de prensaestopas, la función de las juntas y la prueba de este tipo de dispositivos. Paralelamente permite el estudio y la comprensión de planos industriales, junto con la identificación de los componentes en un dibujo industrial. Adicionalmente, el equipo se suministra con una bomba manual y dos conexiones embridadas para realizar la correspondiente prueba de estanqueidad.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Identificación de la válvula en un diagrama industrial. Introducción a la compresión de planos industriales (PFD y PID).
  2. Identificación de los componentes industriales en un plano industrial (plano conjunto, explosionado y despiece).
  3. Identificación de los componentes principales de una válvula de cierre: juntas, guía, volante, asiento, etc.
  4. Funcionamiento de una válvula neumática.
  5. Estudio de la estanqueidad mediante el principio de prensaestopas.
  6. Estudio y montaje de una válvula neumática de globo.
  7. Estudio y comprensión del mantenimiento de una válvula neumática de globo.
  8. Sustitución de componentes principales, reparación y desmontaje.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Prueba de estanqueidad de la válvula.
