AMCV Equipo de Montaje de una Válvula de Control Motorizada

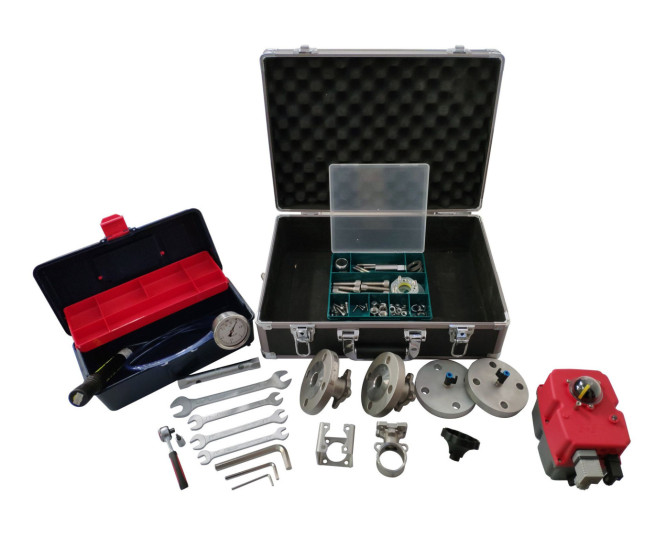

ASSEMBLY OF A MOTORIZED CONTROL VALVE UNIT - AMCV

SISTEMAS INNOVADORES

El Equipo de Montaje de una Válvula de Control Motorizada, "AMCV", es una válvula motorizada de bola que permite el estudio del montaje, la sustitución de componentes dañados, de la reparación y prueba del dispositivo y permite hasta a tres alumnos permitiendo la realización de diferentes acciones al mismo tiempo.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

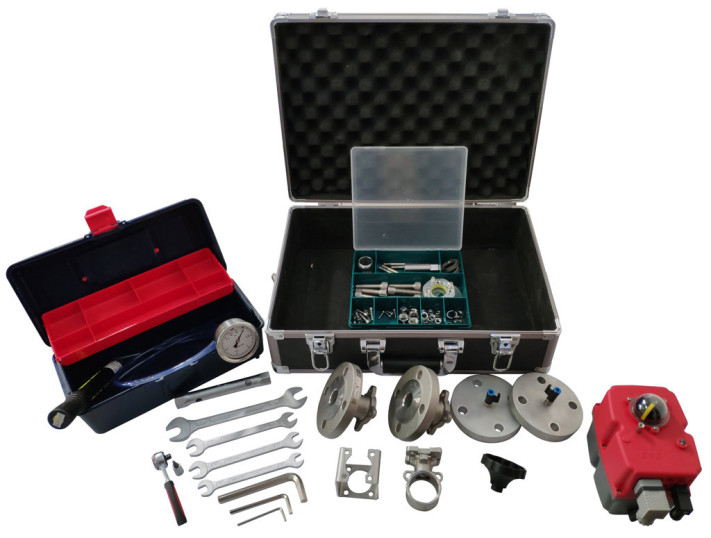

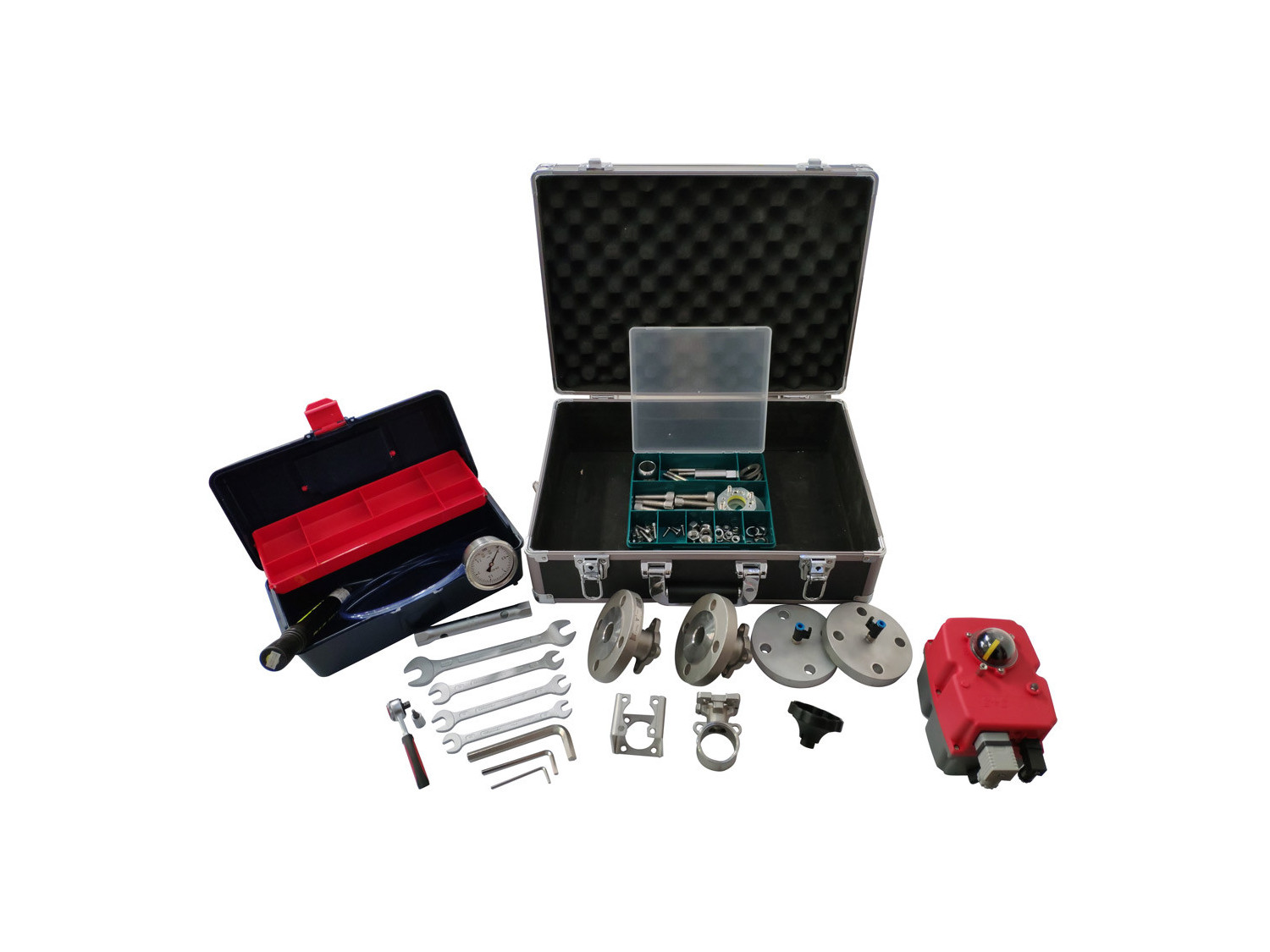

El Equipo de Montaje de una Válvula de Control Motorizada, "AMCV", es una válvula de control motorizada de bola que se presenta en un maletín de transporte, con un manual con planos en dos dimensiones, explosionado y visión del conjunto, también presenta un listado de piezas principales y la normativa de los materiales de fabricación. La unidad se suministra con un set de herramientas específico para la válvula. La válvula presenta un cuerpo fabricado en poliamida anti-corrosivo. La válvula dispone de actuador eléctrico reversible multivoltaje. Su control del par es electrónico. Presenta un juego de juntas, tornillos, y tuercas correspondientemente identificados/as.

Este equipo permite que el alumno adquiera conocimientos sobre la instalación de una válvula, montaje y despiece de este tipo de dispositivos. Además guía al alumno en el conocimiento de los diferentes elementos de la válvula, del método de sellado de prensaestopas, la función de las juntas y la prueba de este tipo de dispositivos. Paralelamente permite el estudio y la comprensión de planos industriales, junto con la identificación de los componentes en un dibujo industrial. Adicionalmente, el equipo se suministra con una bomba manual y dos conexiones embridadas para realizar la correspondiente prueba de estanqueidad.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Identificación de la válvula en un diagrama industrial. Introducción a la compresión de planos industriales (PFD y PID).
  2. Identificación de los componentes industriales en un plano industrial (plano conjunto, explosionado y despiece).
  3. Identificación de los componentes principales de una válvula de cierre: juntas, guía, volante, asiento, etc.
  4. Funcionamiento de una válvula de control motorizada de bola.
  5. Estudio de la estanqueidad mediante el principio de prensaestopas.
  6. Estudio y montaje de una válvula de control motorizada.
  7. Estudio y comprensión del mantenimiento de una válvula de control motorizada.Sustitución de componentes principales, reparación y desmontaje.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Prueba de estanqueidad de la válvula de control motorizada.
