SJBA Equipo de Montaje de Árbol con Cojinetes de Deslizamiento

UNIT TO STUDY A SHAFT WITH JOURNAL BEARINGS ASSEMBLY - SJBA

SISTEMAS INNOVADORES

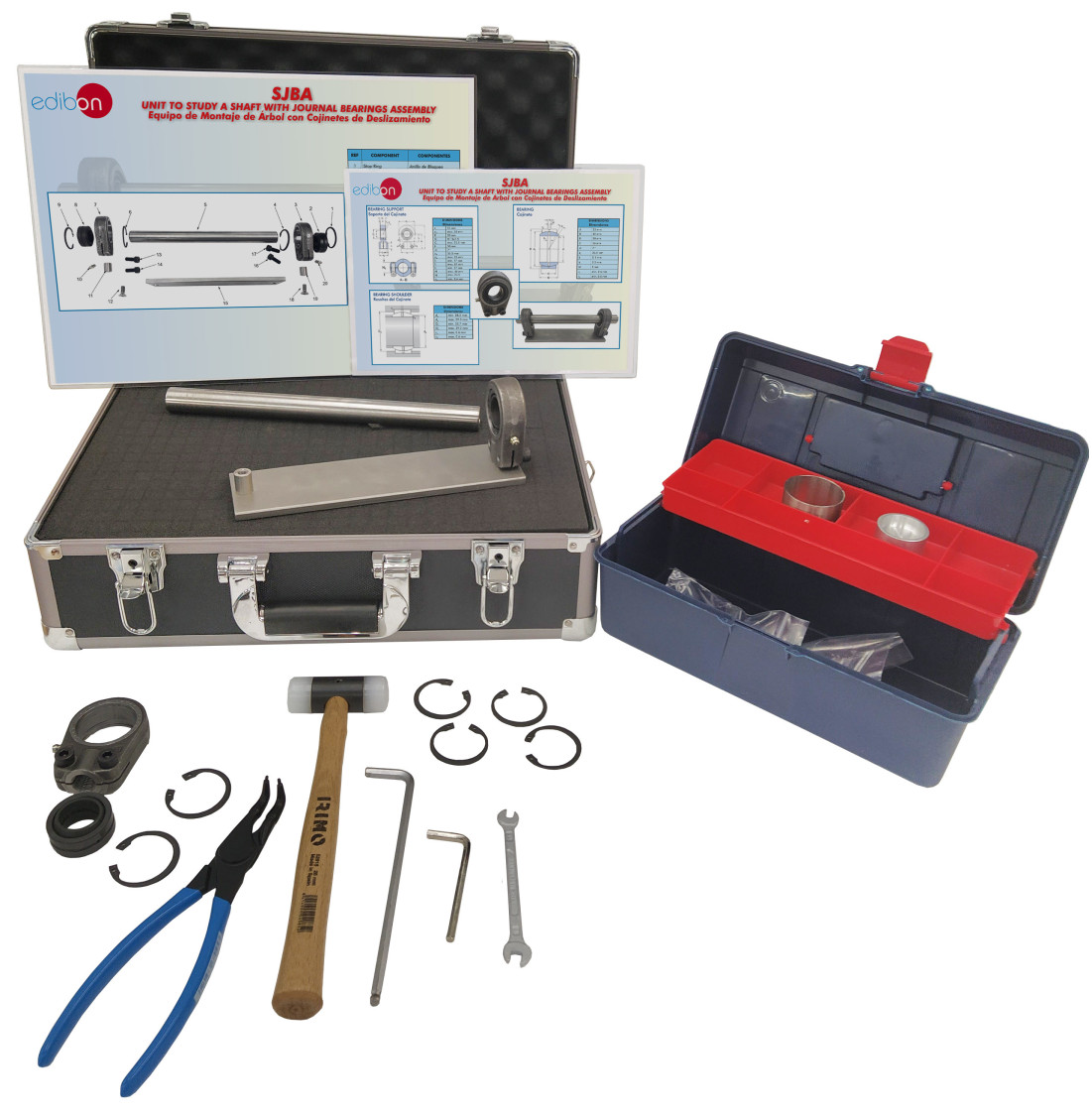

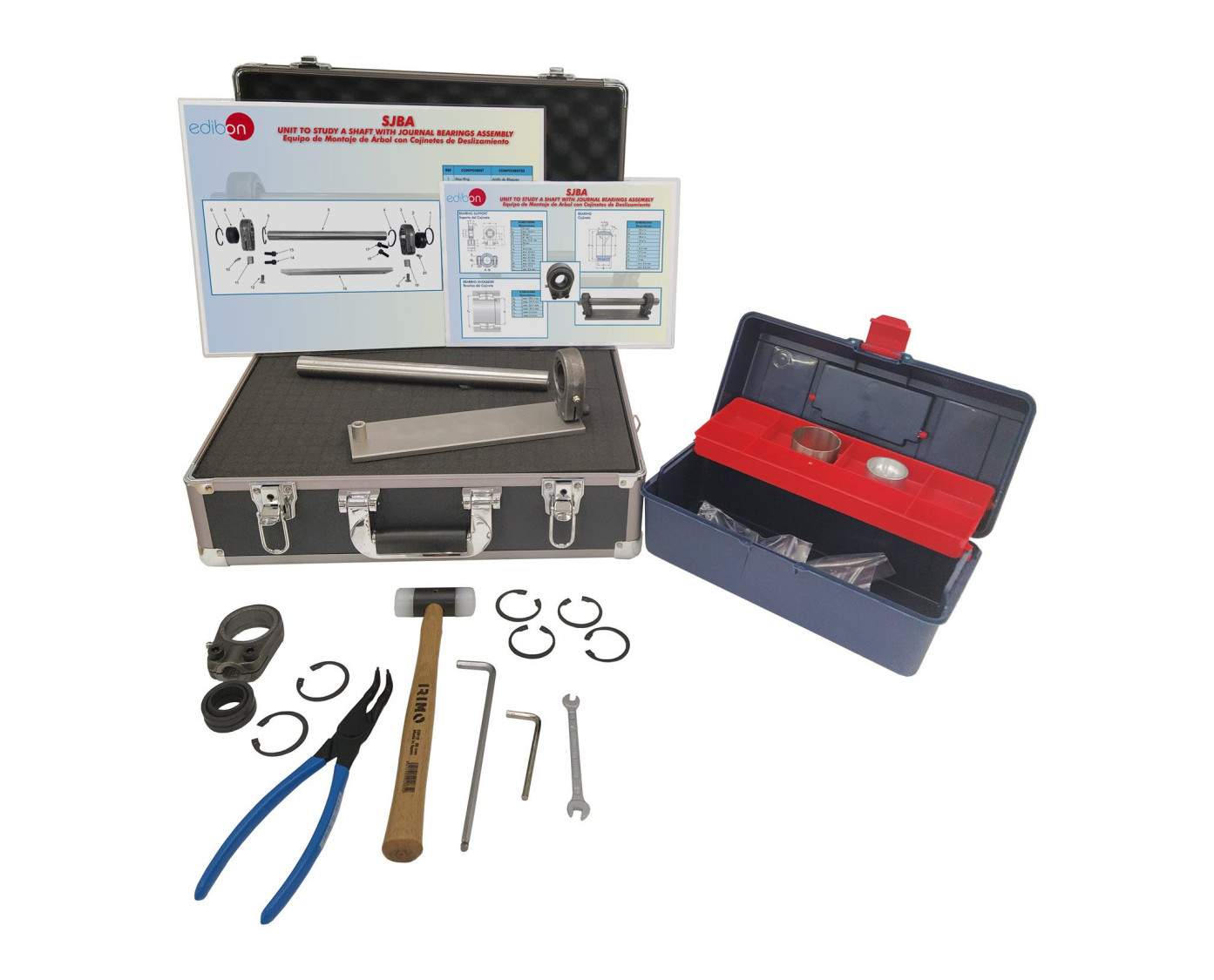

El Equipo de Montaje de Árbol con Cojinetes de Deslizamiento, "SJBA", consiste en dos cojinetes de eje partidos y un árbol de acero rectificado.

Ver descripción general

Descripción General

El Equipo de Montaje de Árbol con Cojinetes de Deslizamiento, "SJBA", consiste en dos cojinetes de eje partidos y un árbol de acero rectificado.

El cojinete de deslizamiento se compone de dos partes, el muñón que es la parte del árbol que está en contacto con el cojinete, y el manguito que le rodea que es el cojinete propiamente dicho.

El estudio de los cojinetes va íntimamente ligado al estudio de la película de lubricante que se sitúa entre las partes móviles. Es posible una fácil construcción de los cojinetes gracias a la lubricación.

Esta lubricación puede venir dada por ejemplo, por una grasa que se suministra al cojinete a través del casquillo Stauffer que se enrosca a un canal de lubricación que se encuentra en el semicojinete superior.

Para distribuir la grasa por la totalidad del cojinete, se emplea una ranura de lubricación plana con la que está dotado el semicojinete superior en su superficie de deslizamiento. Ésta es suficientemente lisa para que el lubricante sea arrastrado por el árbol al girar. El lubricante además, ha de proporcionar estanqueidad al cojinete para evitar que penetre suciedad del exterior.

Para realizar el control de la alineación del cojinete se emplea pasta típica para ensayos de materiales. Este tipo de cojinete queda limitado por la carga admisible a soportar para poder formar la película lubricante, pero cuando este inconveniente no se presenta, se pueden emplear en órganos giratorios a grandes velocidades y con poco ruido.

Se puede llevar a cabo la medición del juego del cojinete, para ello se emplea un juego de hilos de plástico calibrados.

Se proporciona un maletín para facilitar el transporte y garantizar la protección de los componentes necesarios.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del funcionamiento de un cojinete de deslizamiento sencillo.
  2. Análisis de la estructura de un cojinete de deslizamiento sencillo.
  3. Estudio y comprensión de los elementos estanqueizantes.
  4. Estudio y análisis de los principios y diferentes tipos de lubricación.
  5. Estudio y realización de ejercicios de montaje y desmontaje, así como de reparación y mantenimiento.
  6. Lectura y comprensión de los dibujos técnicos y manuales de instrucciones.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio y análisis de las cualidades de deslizamiento del cojinete de deslizamiento (requiere ADSG).
