El Equipo de Estudios de Fluidización y Permeabilidad, Controlado desde Computador (PC), "PEFPC", permite observar el comportamiento de la fluidización líquida en un lecho granular.
Expansiones
NOTICIAS RELACIONADAS
Descripción General

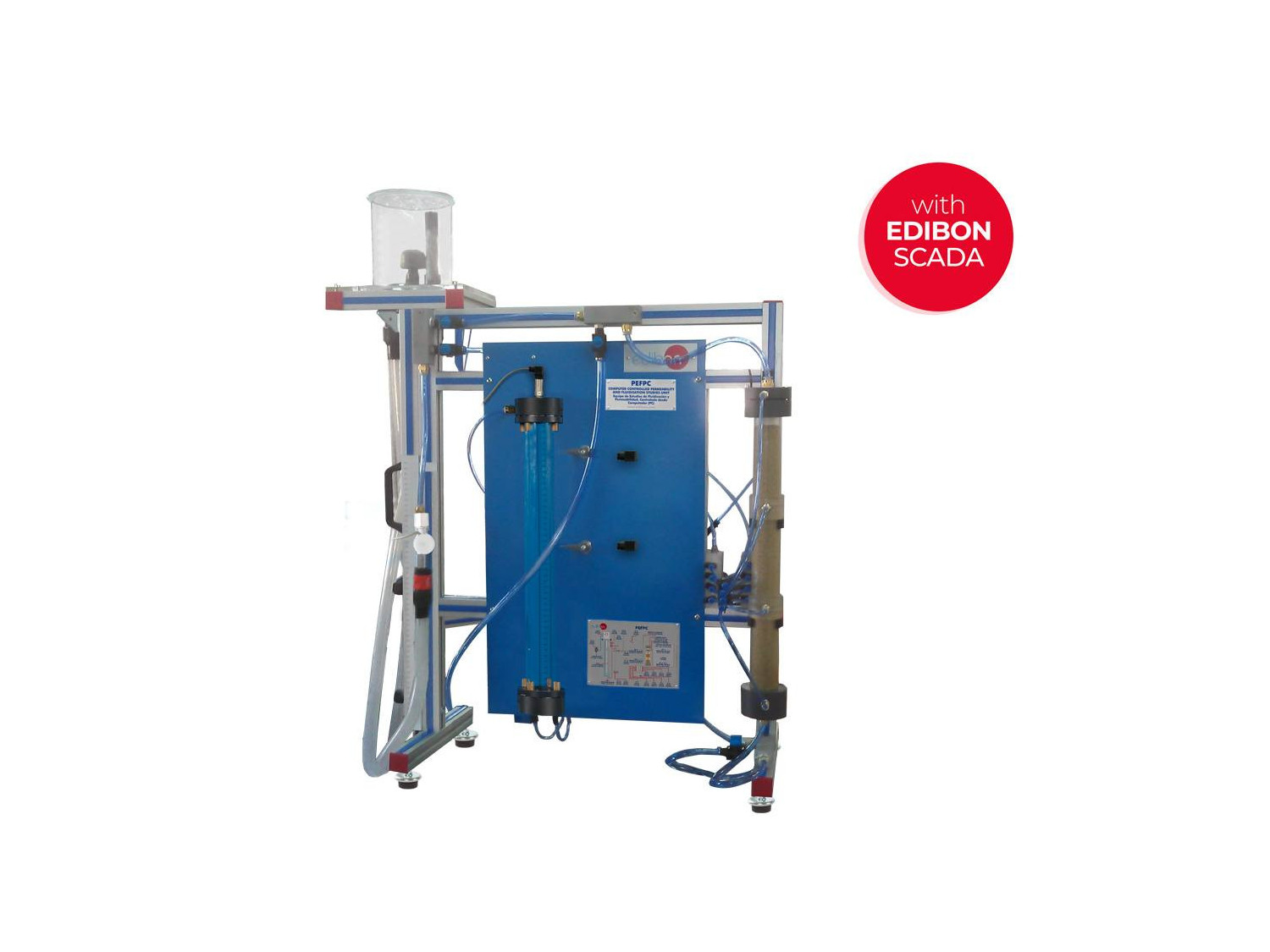

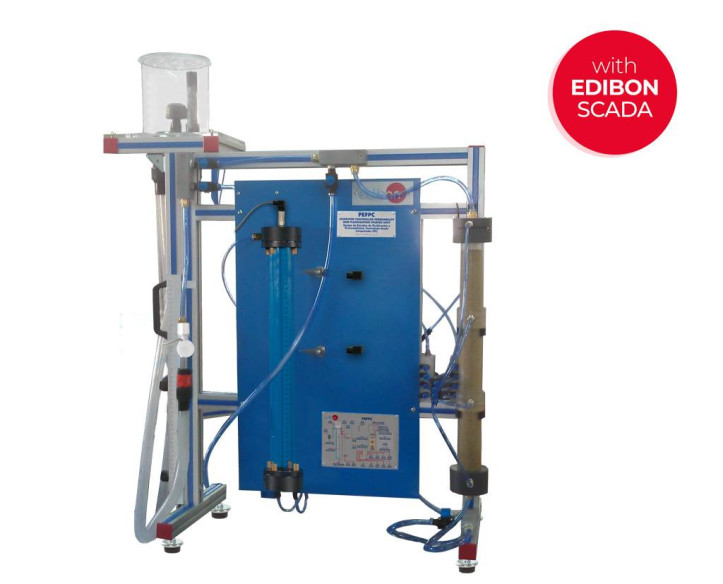

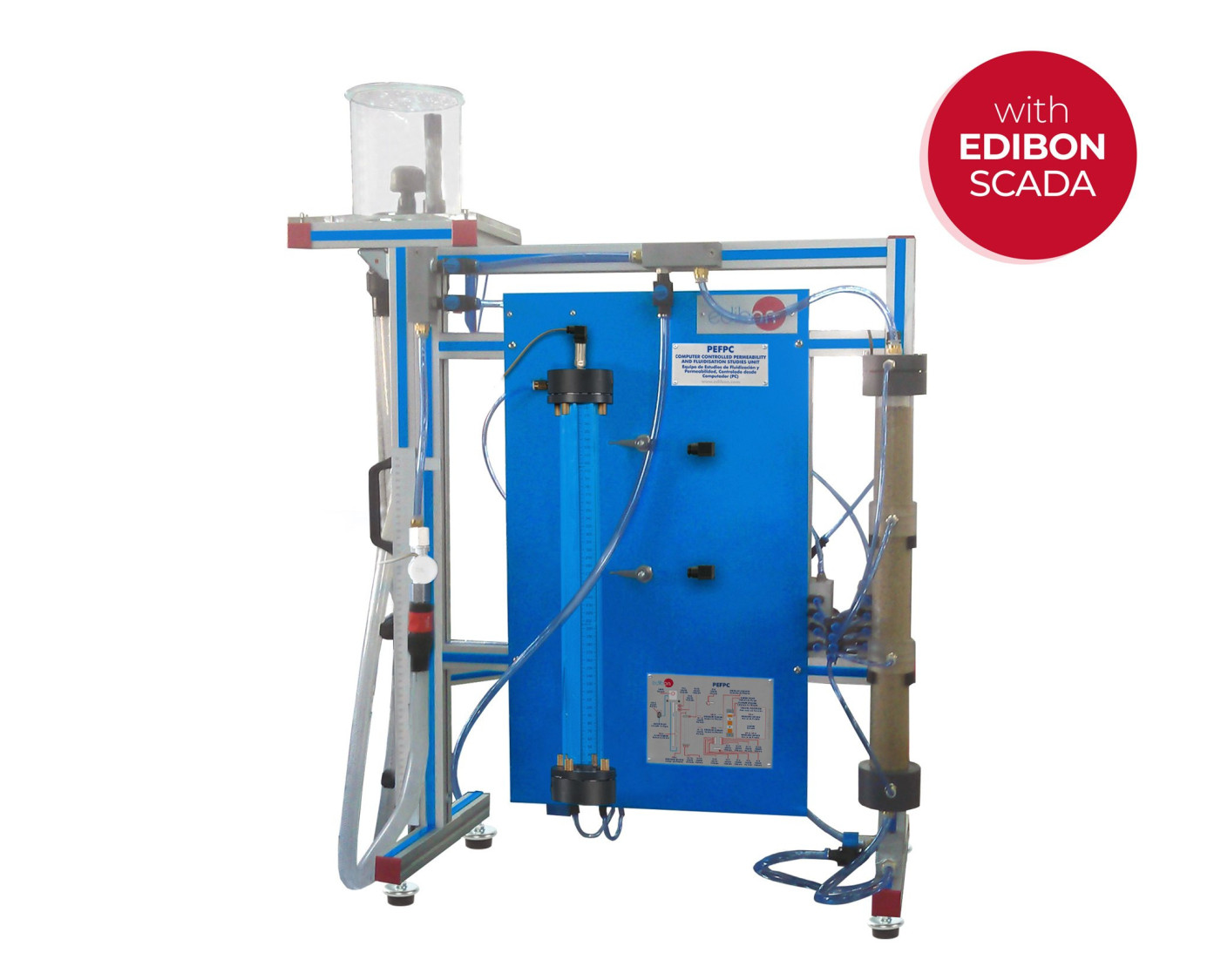

El Equipo de Estudios de Fluidización y Permeabilidad, Controlado desde Computador (PC), "PEFPC", permite observar el comportamiento de la fluidización líquida en un lecho granular.

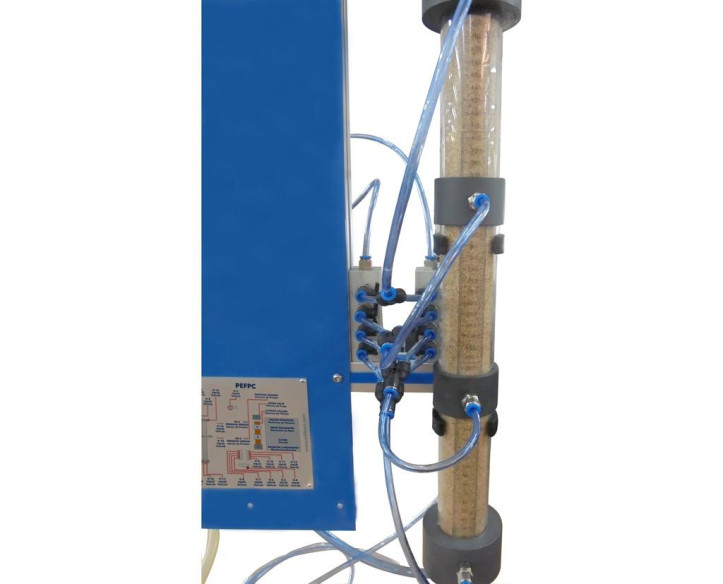

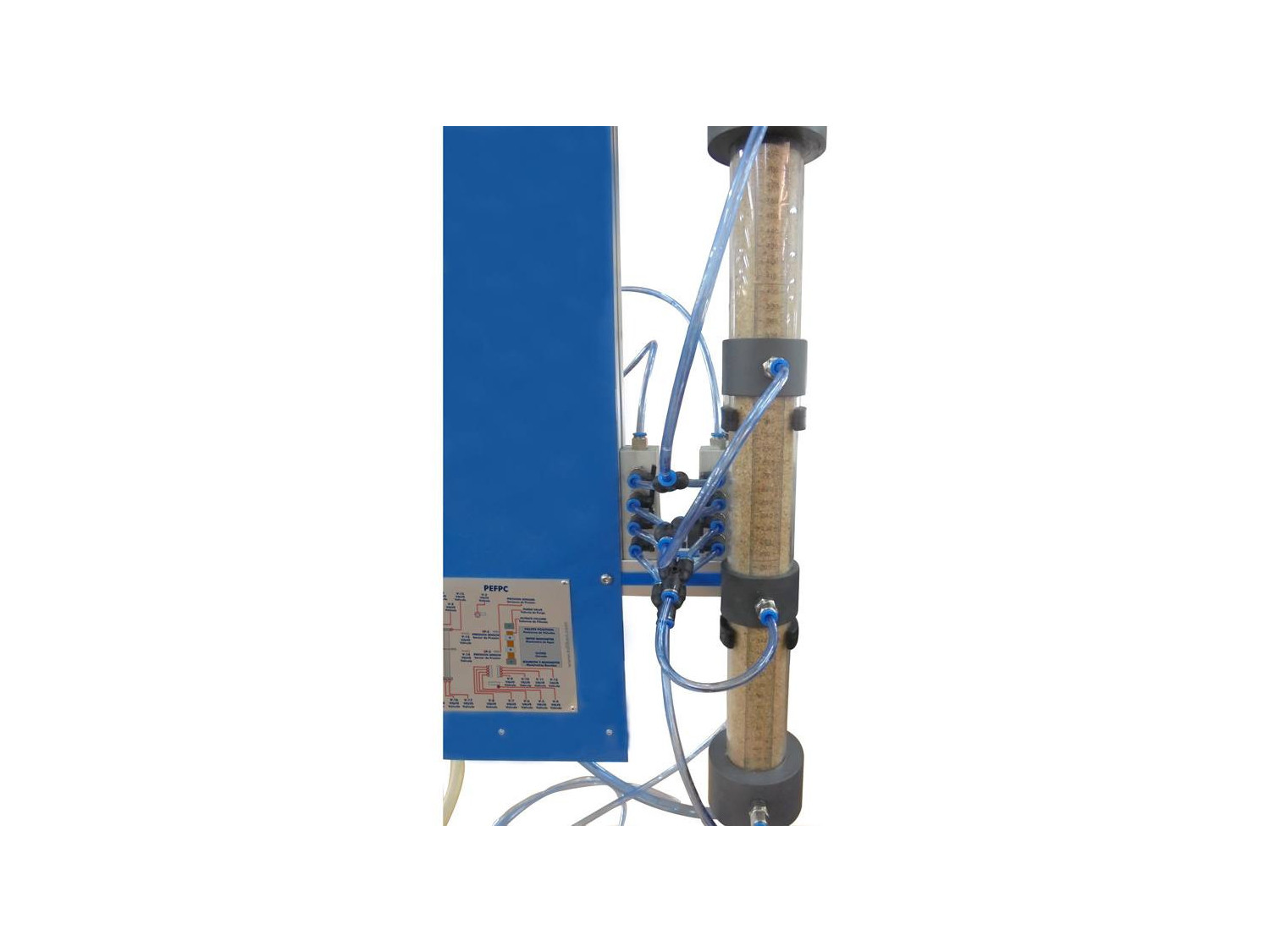

El elemento principal es un medidor de permeabilidad que consta de un cilindro transparente que soporta la muestra de suelo a estudiar a través del cual se puede hacer que el agua fluya ya sea hacia abajo a través de la columna para estudiar la permeabilidad o hacia arriba para estudiar la fluidización.

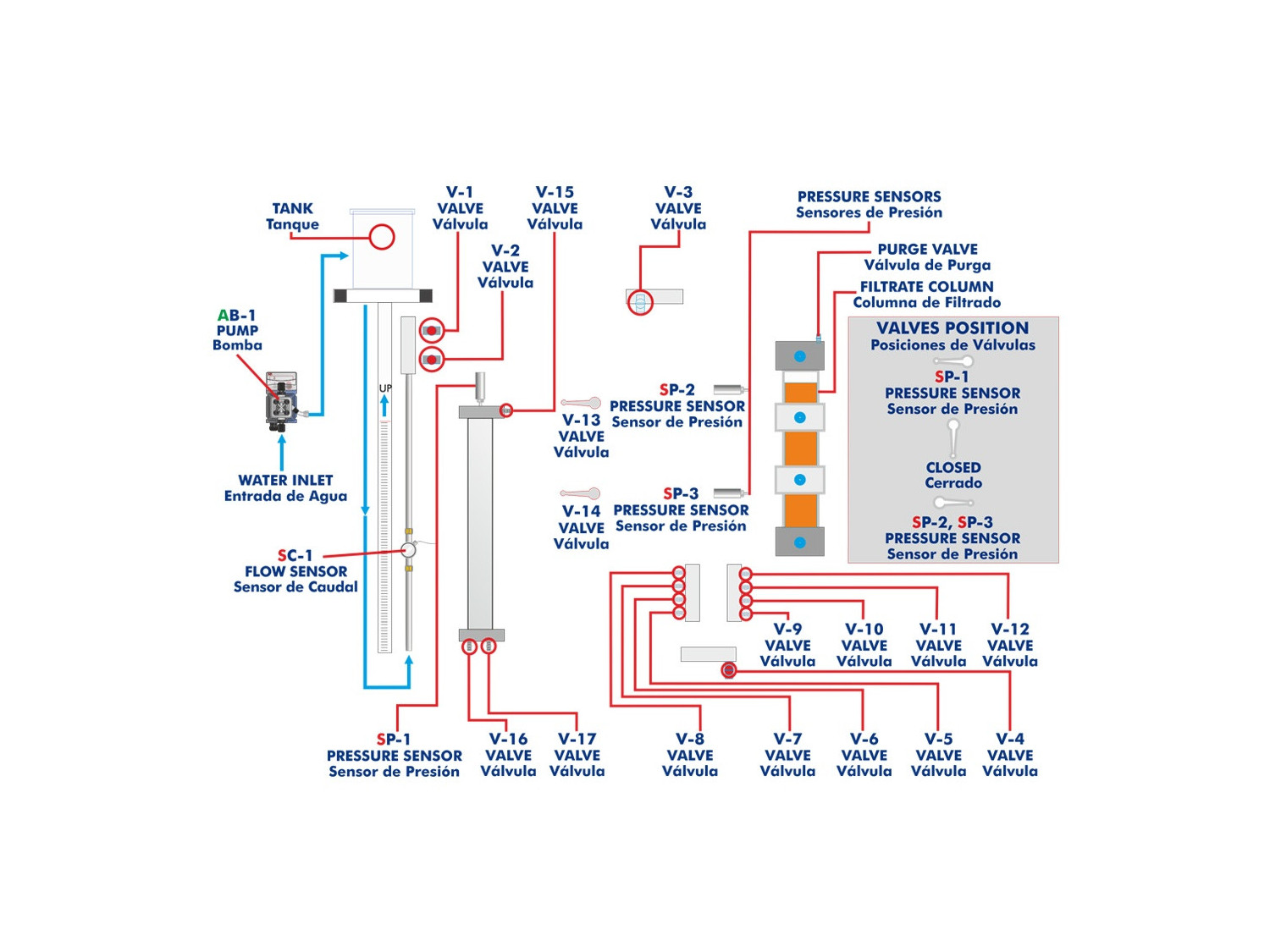

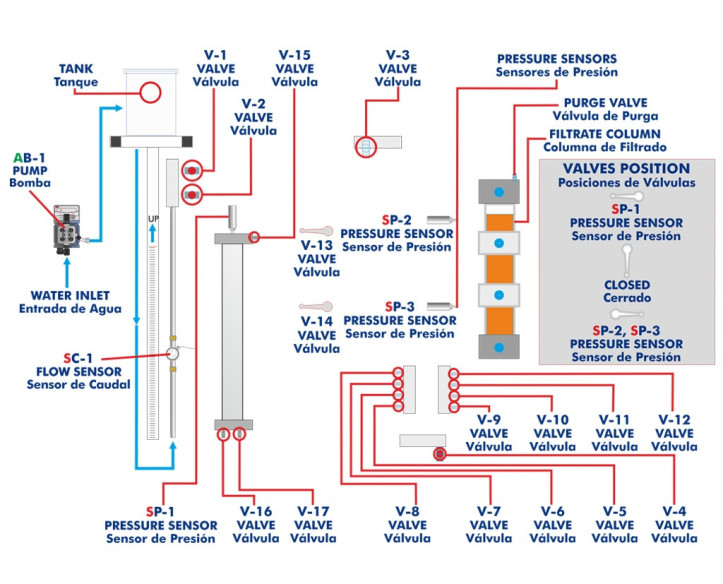

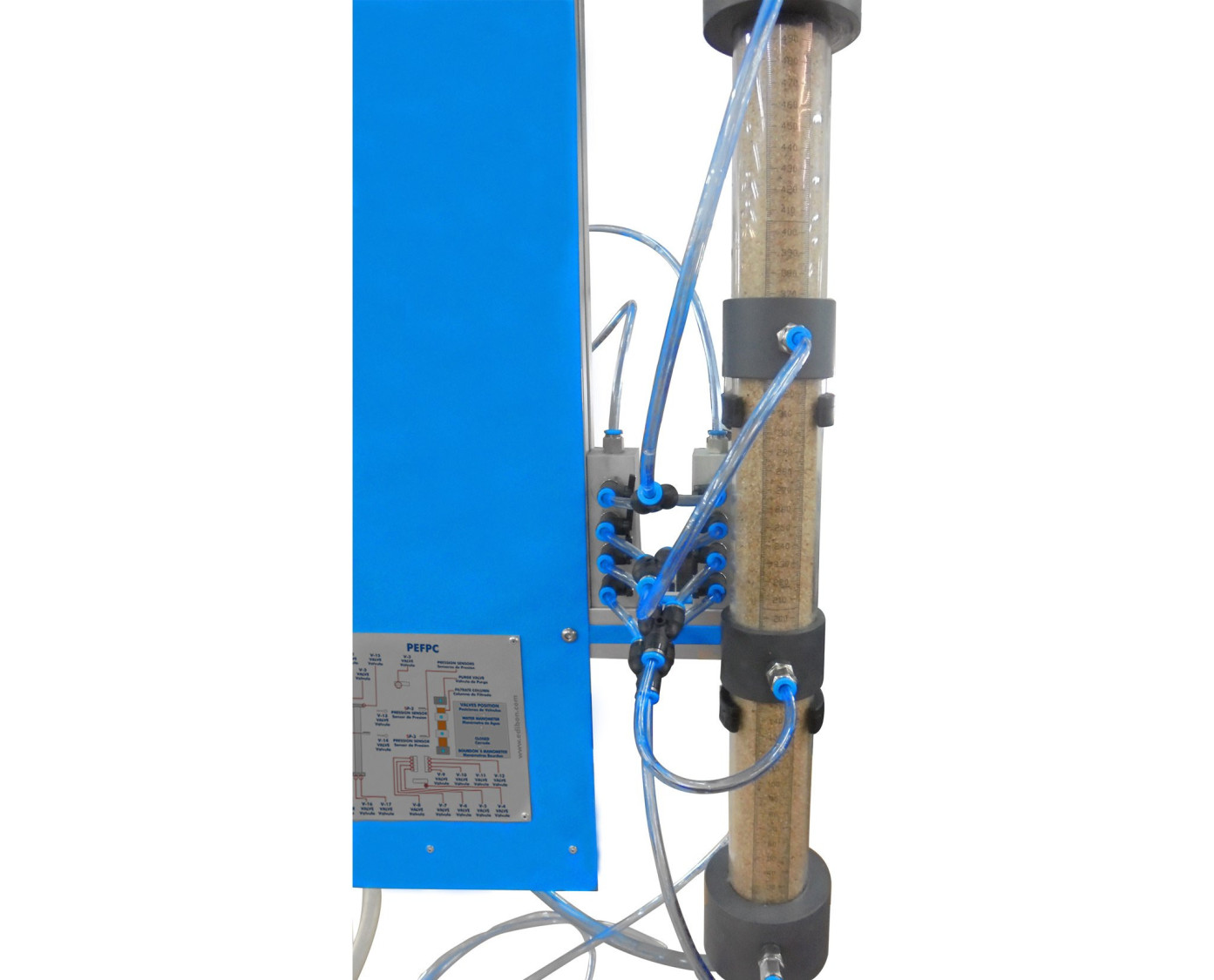

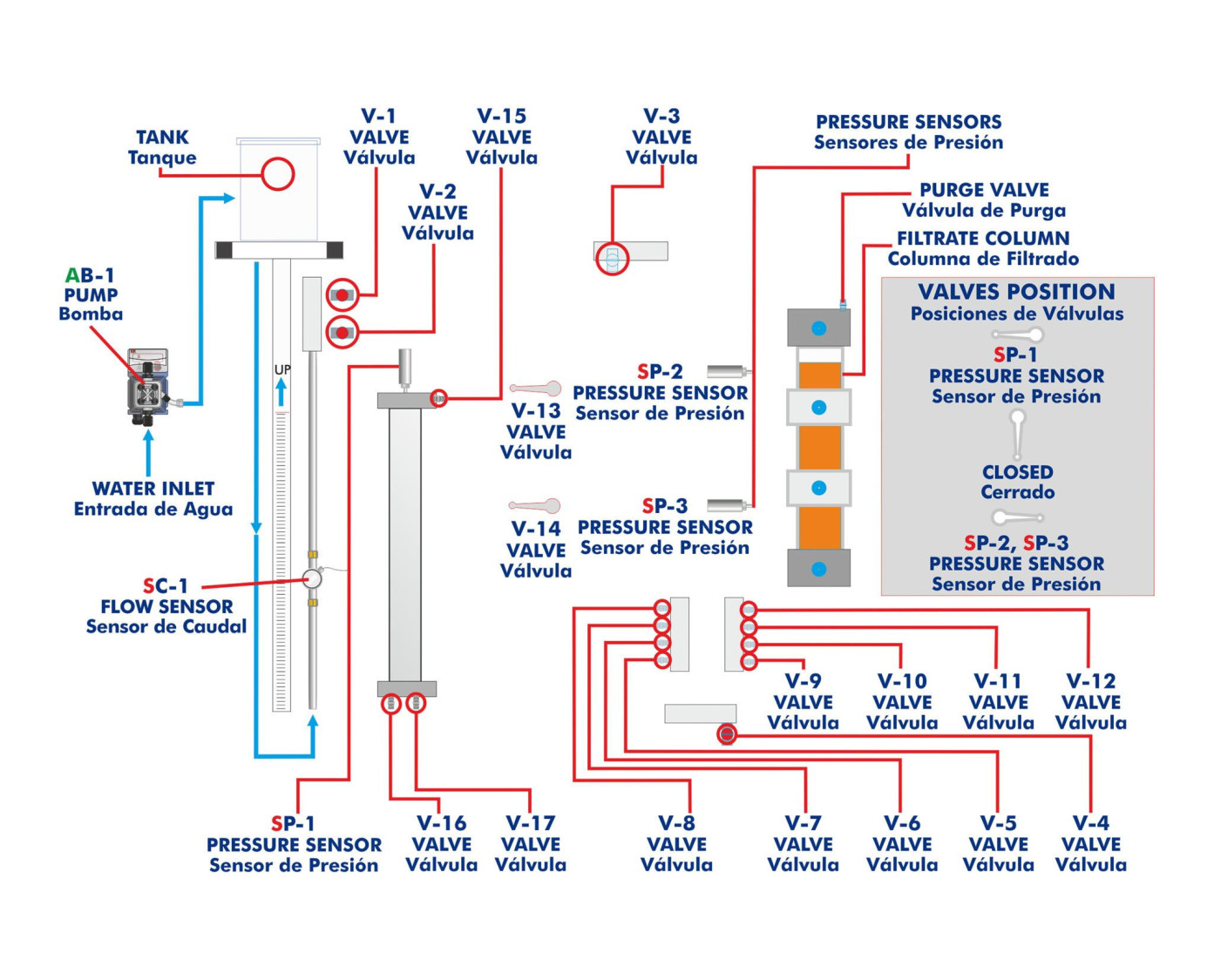

El cilindro dispone de cuatro tomas de presión, dos en la parte superior e inferior para medir la caída de presión a través del lecho y dos a lo largo del cilindro para medir la presión total en esos puntos específicos de la muestra.
El agua se suministra al medidor de permeabilidad mediante un dispositivo de suministro de presión constante. Éste es simplemente un depósito transparente con un rebosadero situado por encima del medidor de permeabilidad. La altura de este depósito se puede variar, modificando así la presión.
En la parte superior e inferior del cilindro se sitúan dos discos metálicos de filtrado entre el suelo y el elemento poroso. Estos discos actúan de filtros y distribuyen el flujo completamente sobre el área de la sección transversal de la muestra.
El equipo dispone de varios sensores de presión que son utilizados tanto para la medición de presiones bajas como altas.

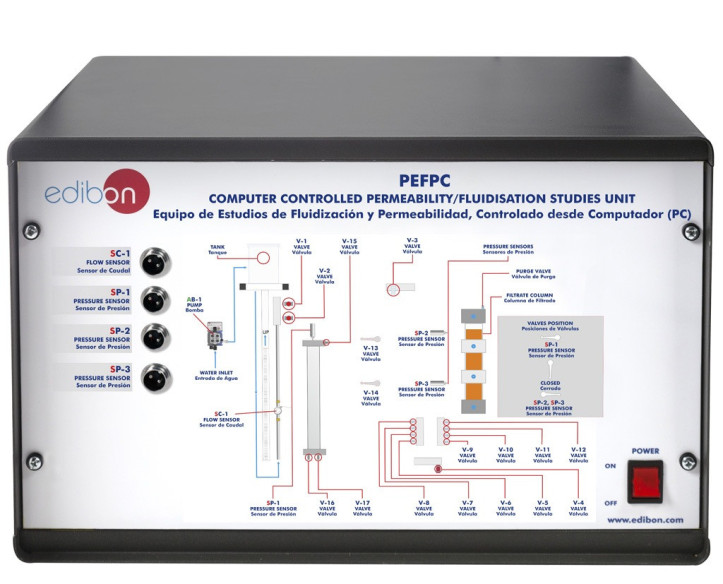

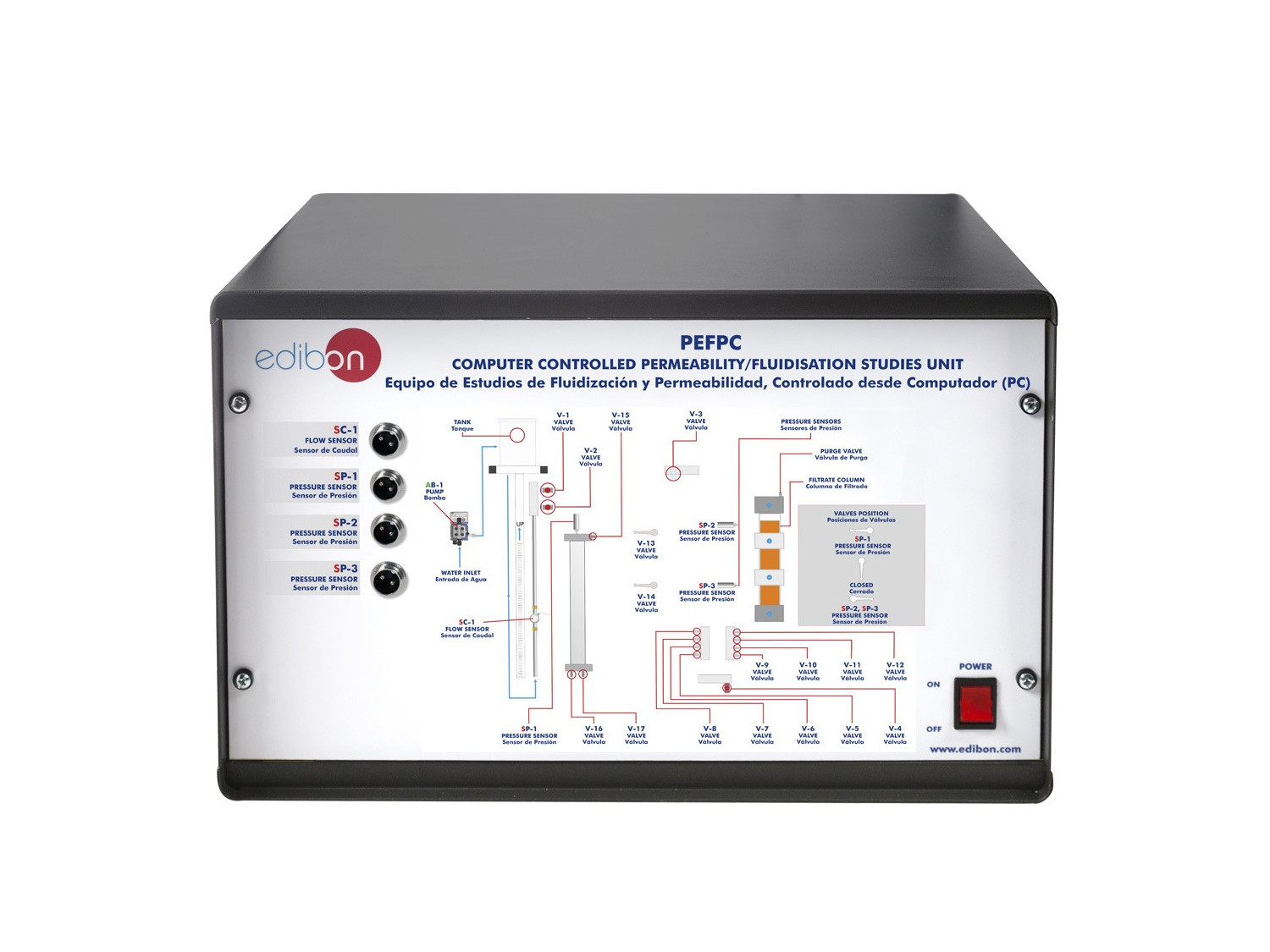

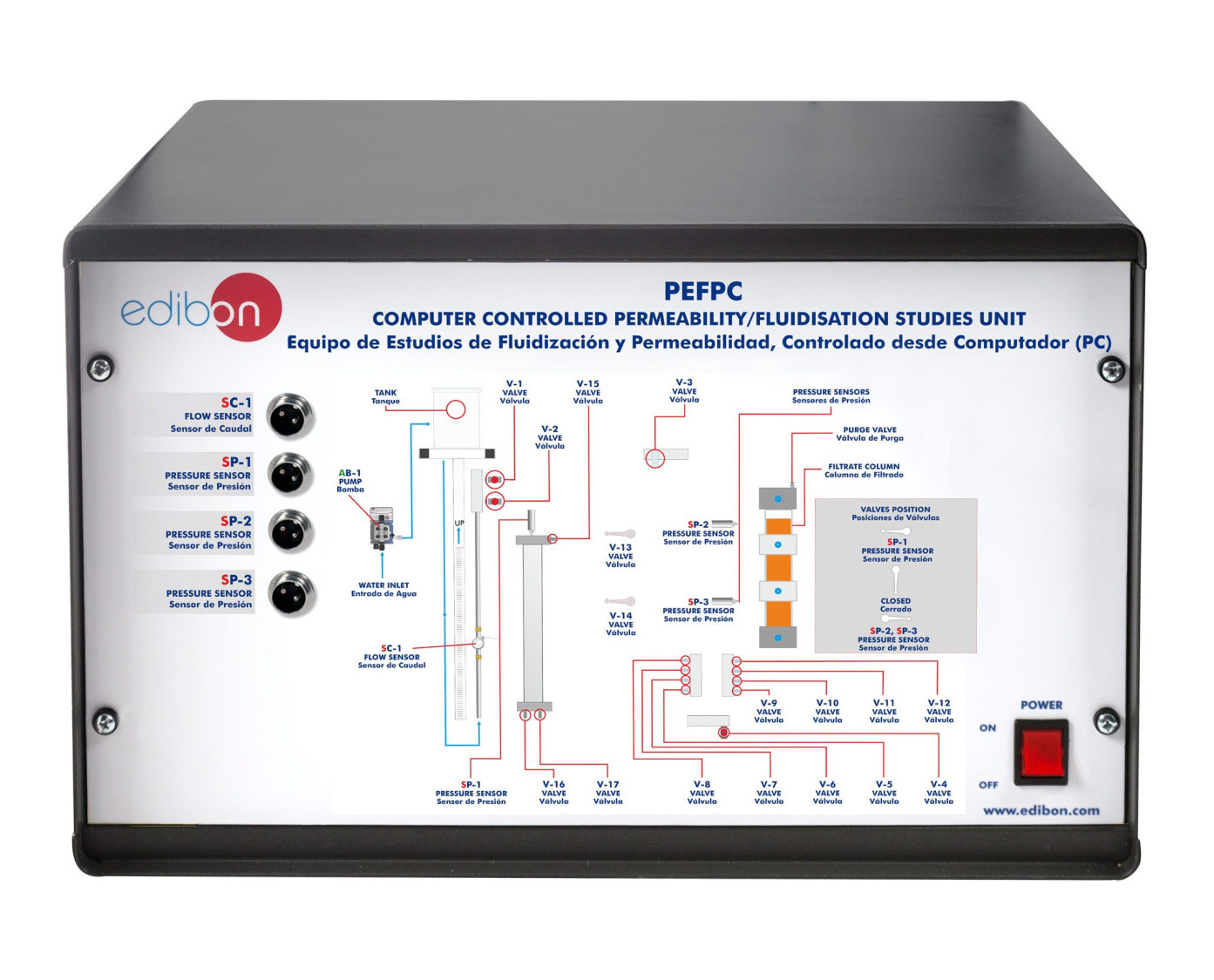

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Mediciones y correlaciones de la caída de presión para el flujo a través de lechos densos.
- Calcular la densidad de cada muestra.
- Cálculo de la densidad relativa de una muestra mezclada.
- Estudio y verificación de la ecuación de Kozeny.
- Cálculo de la razón de vacío.
- Determinación del coeficiente de permeabilidad (Ley de Darcy).
- Observación de un lecho fluidizado líquido.
- Características de un lecho fluidizado líquido.
- Medición de la permeabilidad de sólidos seleccionados.
- Calibración de los sensores.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia. los parámetros proporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo PEFPC a través de la interface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en el proceso del equipo PEFPC.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
