PEFP Equipo de Estudios de Fluidización y Permeabilidad

PERMEABILITY/FLUIDISATION STUDIES UNIT - PEFP

SISTEMAS INNOVADORES

El Equipo de Estudios de Fluidización y Permeabilidad, "PEFP", permite observar el comportamiento de la fluidización líquida en un lecho granular.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

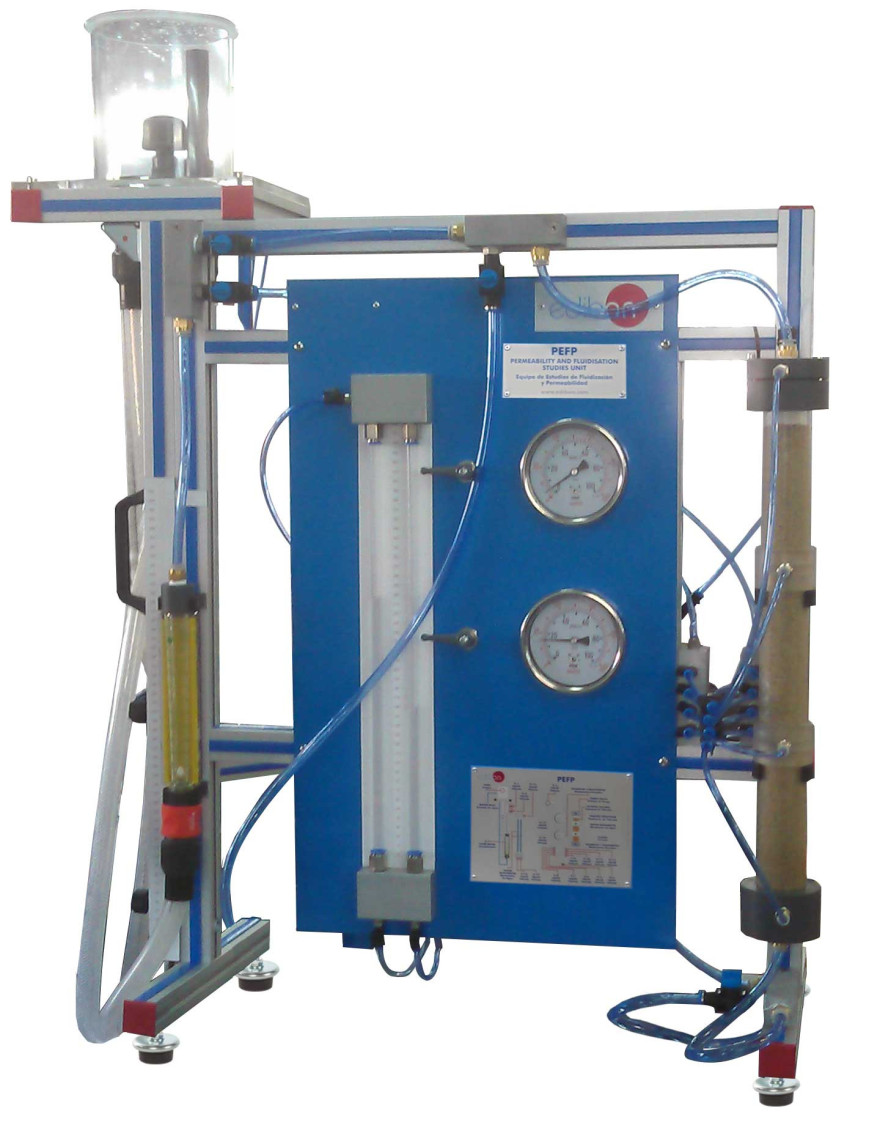

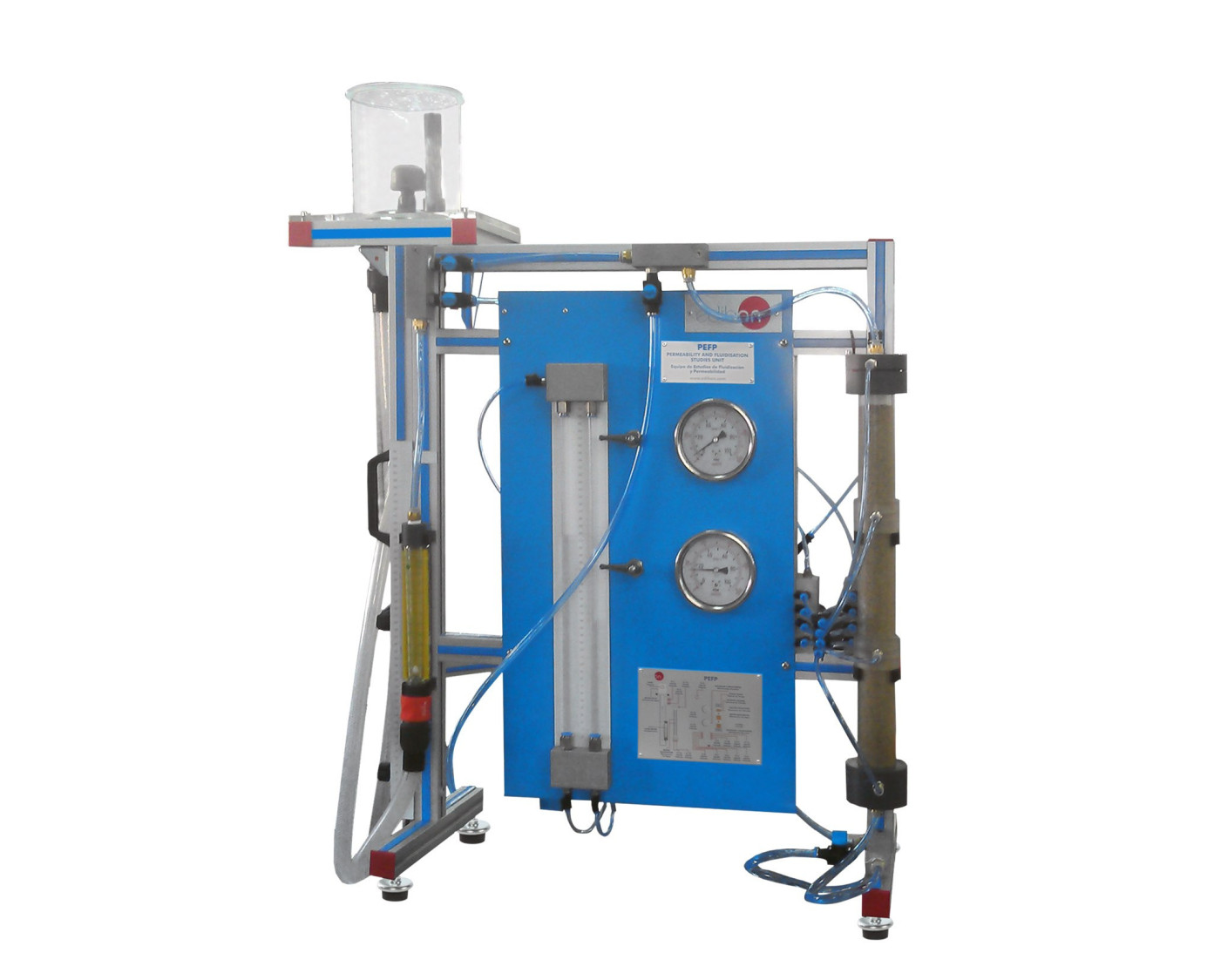

El Equipo de Estudios de Fluidización y Permeabilidad, "PEFP", permite observar el comportamiento de la fluidización líquida en un lecho granular.

El elemento principal es un medidor de permeabilidad que consta de un cilindro transparente que soporta la muestra de suelo a estudiar a través del cual se puede hacer que el agua fluya ya sea hacia abajo a través de la columna para estudiar la permeabilidad o hacia arriba para estudiar la fluidización.

El cilindro dispone de cuatro tomas de presión, dos en la parte superior e inferior para medir la caída de presión a través del lecho y dos a lo largo del cilindro para medir la presión total en esos puntos específicos de la muestra.

El agua se suministra al medidor de permeabilidad mediante un dispositivo de suministro de presión constante. Éste es simplemente un depósito transparente con un rebosadero situado por encima del medidor de permeabilidad. La altura de este depósito se puede variar, modificando así la presión.

En la parte superior e inferior del cilindro se sitúan dos discos metálicos de filtrado entre el suelo y el elemento poroso. Estos discos actúan de filtros y distribuyen el flujo completamente sobre el área de la sección transversal de la muestra.

El equipo dispone de dos manómetros, un manómetro de tubos que es utilizado para la medición de presiones bajas, y un manómetro Bourdon usado para medir presiones altas.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Mediciones y correlaciones de la caída de presión para el flujo a través de lechos densos.
  2. Calcular la densidad de cada muestra.
  3. Cálculo de la densidad relativa de una muestra mezclada.
  4. Estudio y verificación de la ecuación de Kozeny.
  5. Cálculo de la razón de vacío.
  6. Determinación del coeficiente de permeabilidad (Ley de Darcy).
  7. Observación de un lecho fluidizado líquido.
  8. Características de un lecho fluidizado líquido.
  9. Medición de la permeabilidad de sólidos seleccionados.
