QDTG Equipo de Difusión y Transferencia de Masa Gaseosa

GASEOUS MASS TRANSFER AND DIFFUSION UNIT - QDTG|GASEOUS MASS TRANSFER AND DIFFUSION UNIT - QDTG
GASEOUS MASS TRANSFER AND DIFFUSION UNIT - QDTG|GASEOUS MASS TRANSFER AND DIFFUSION UNIT - QDTG

Equipo QDTG completo

GASEOUS MASS TRANSFER AND DIFFUSION UNIT - QDTG|GASEOUS MASS TRANSFER AND DIFFUSION UNIT - QDTG
GASEOUS MASS TRANSFER AND DIFFUSION UNIT - QDTG|GASEOUS MASS TRANSFER AND DIFFUSION UNIT - QDTG

SISTEMAS INNOVADORES

El Equipo para el Estudio del Coeficiente de Difusión y Transferencia de Masa Gaseosa, "QDTG", permite a los estudiantes familiarizarse con las nociones teóricas acerca de las operaciones unitarias de transferencia de masa, concretamente de la difusión de un líquido volátil en un gas inerte, obteniendo datos y resultados experimentales muy útiles para la óptima comprensión práctica del proceso y, por tanto, para la formación técnica de los alumnos.

Ver descripción general

Descripción General

El Equipo para el Estudio del Coeficiente de Difusión y Transferencia de Masa Gaseosa, "QDTG", permite a los estudiantes familiarizarse con las nociones teóricas acerca de las operaciones unitarias de transferencia de masa, concretamente de la difusión de un líquido volátil en un gas inerte, obteniendo datos y resultados experimentales muy útiles para la óptima comprensión práctica del proceso y, por tanto, para la formación técnica de los alumnos.

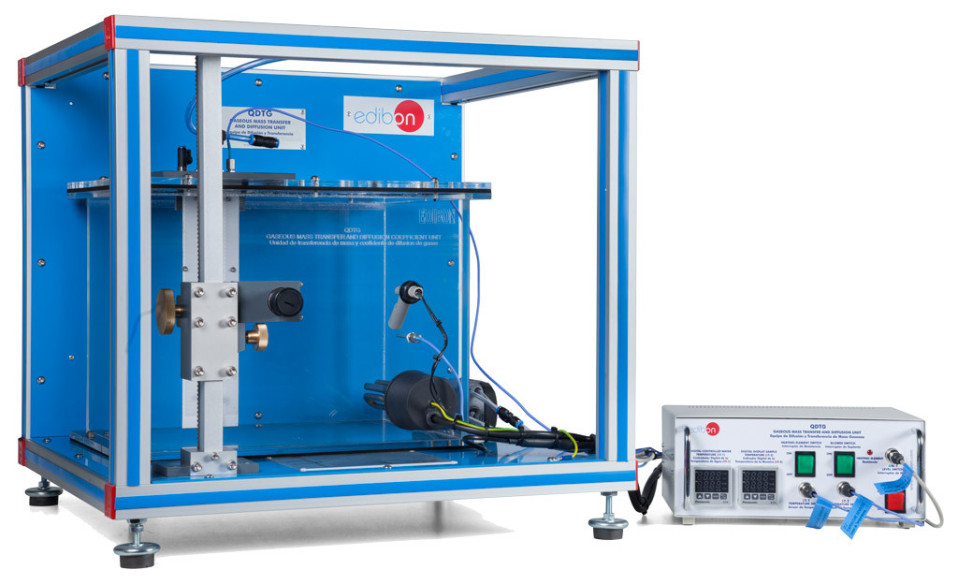

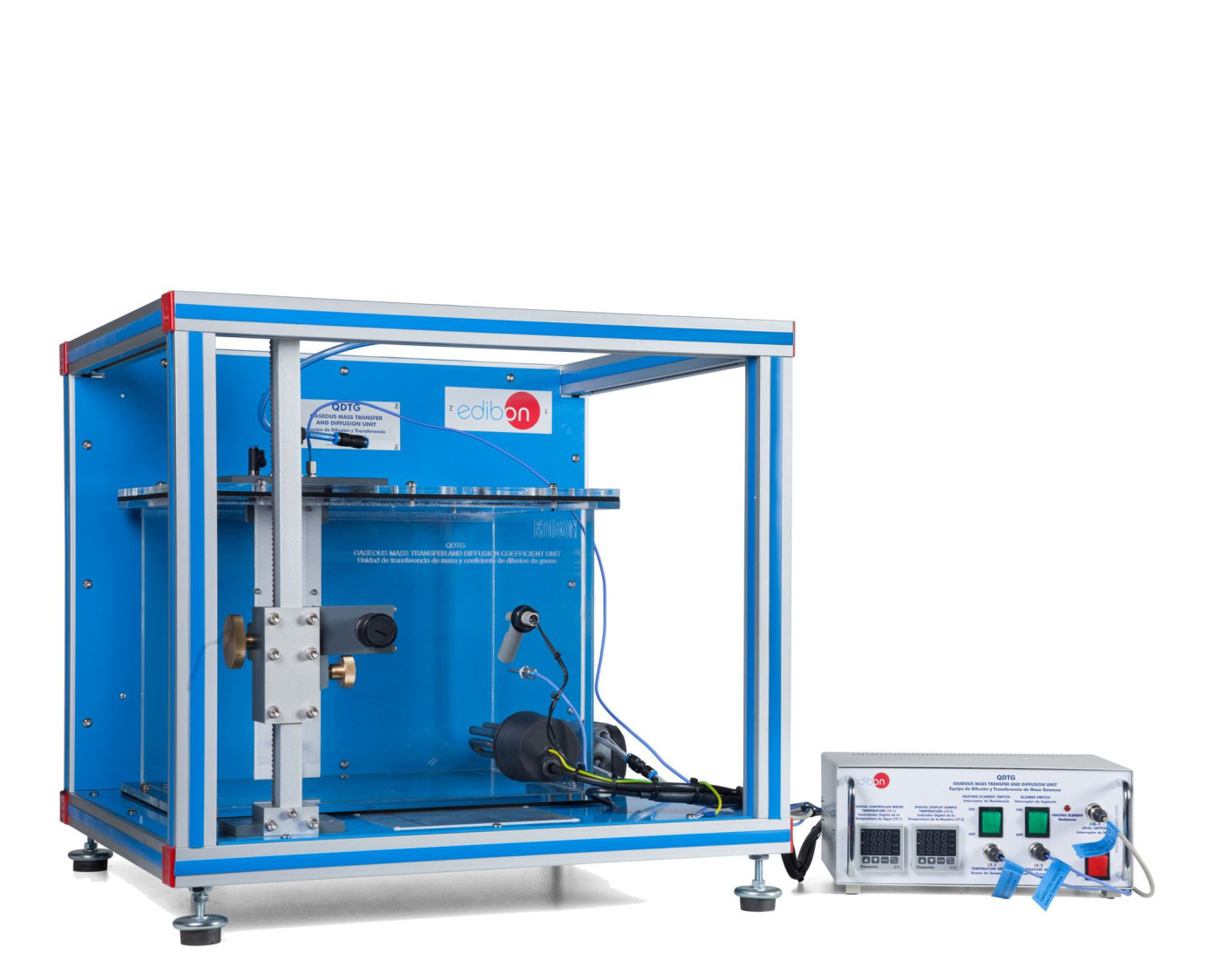

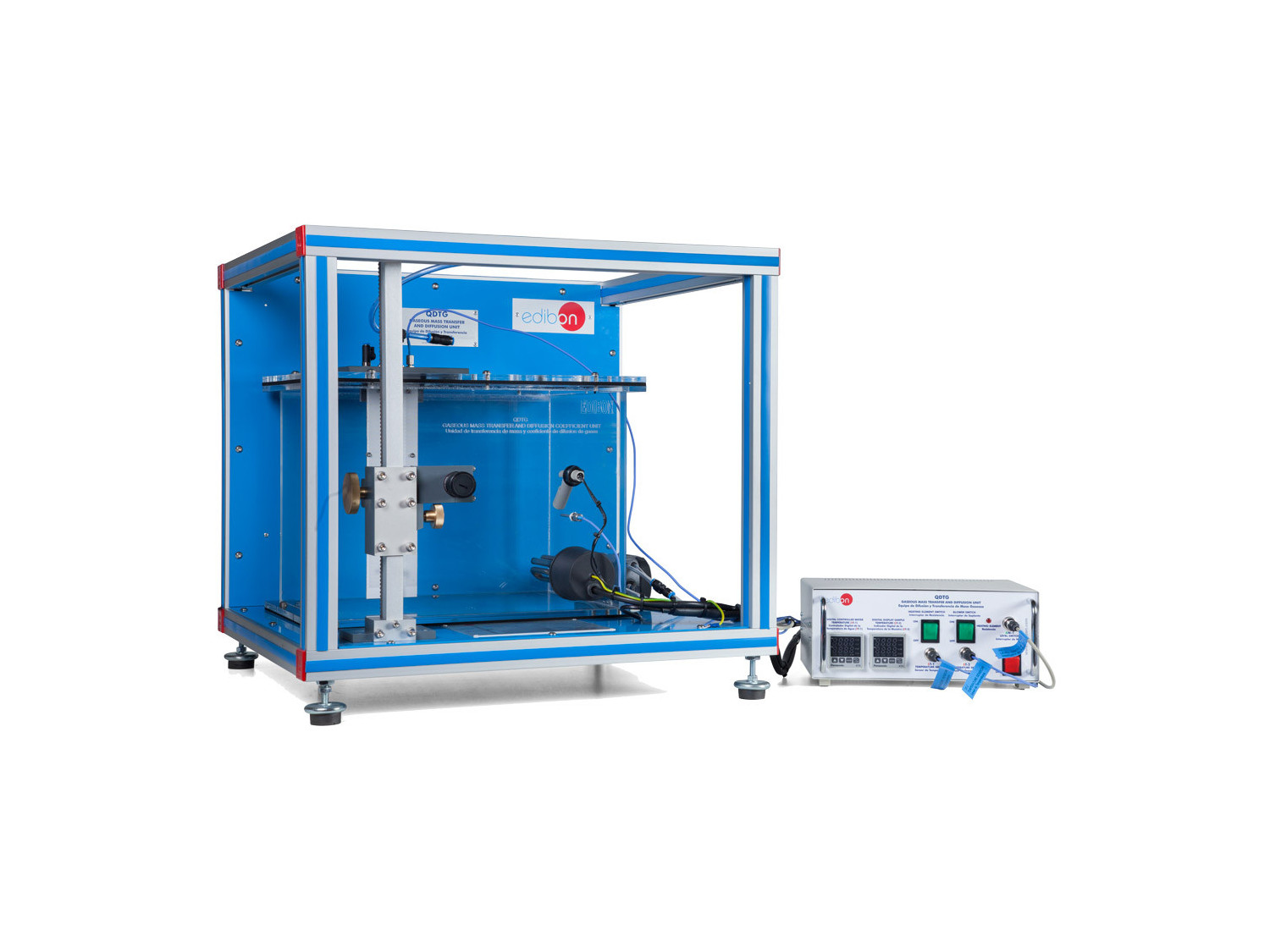

El equipo consiste en un tubo vertical tipo capilar que contendrá un disolvente volátil (líquido A) y un gas (aire) que fluirá horizontalmente en régimen laminar en el extremo superior del tubo. Este aire es introducido por una soplante.

El capilar se introducirá en un baño termostático de temperatura regulable, que ejercerá su función mediante el método conocido popularmente como "baño Maria". El disolvente lentamente se irá evaporando por la energía térmica del baño, y debido al gradiente de concentración, el disolvente gaseoso se difundirá hacia arriba, desde la superficie del disolvente líquido hacia el aire puro. El flujo de aire transportará las moléculas de disolvente, reduciéndose el volumen de disolvente líquido en el tubo. Para medir esta diferencia de nivel, se dispone de un sistema óptico con ajuste de enfoque de precisión.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Aplicación de la Ley de Fick para calcular la difusividad.
  2. Medición directa de velocidades de transferencia de masa.
  3. Determinación de la densidad de flujo molar.
  4. Estudio del efecto de la temperatura en los coeficientes de difusión.
  5. Uso de las leyes de los gases para calcular diferencias de concentración en términos de presiones parciales.
  6. Representación gráfica de los perfiles de concentración.
  7. Familiarizarse con el uso de instrumentos de laboratorio para obtener mediciones precisas de datos requeridos para el diseño de procesos industriales.
