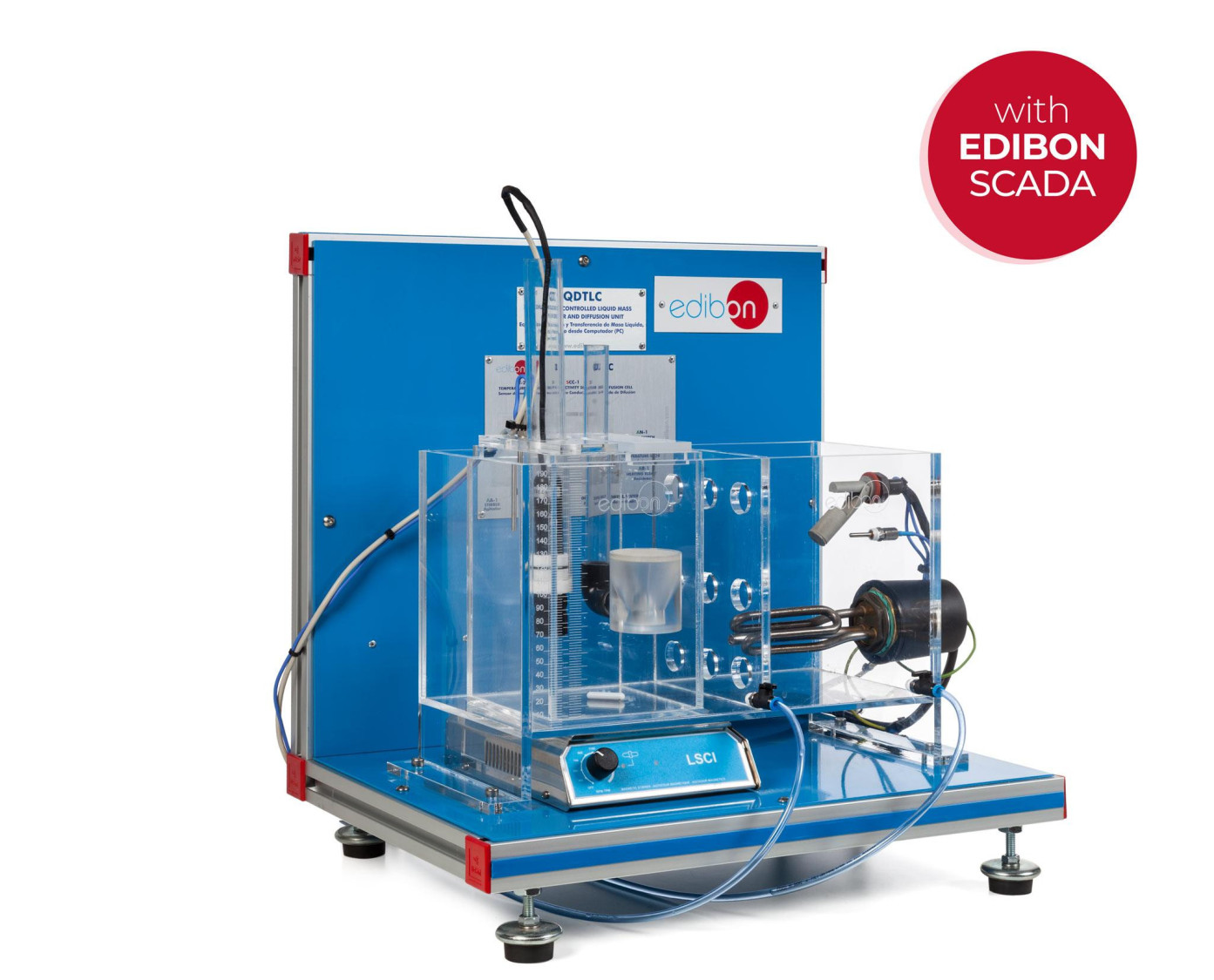

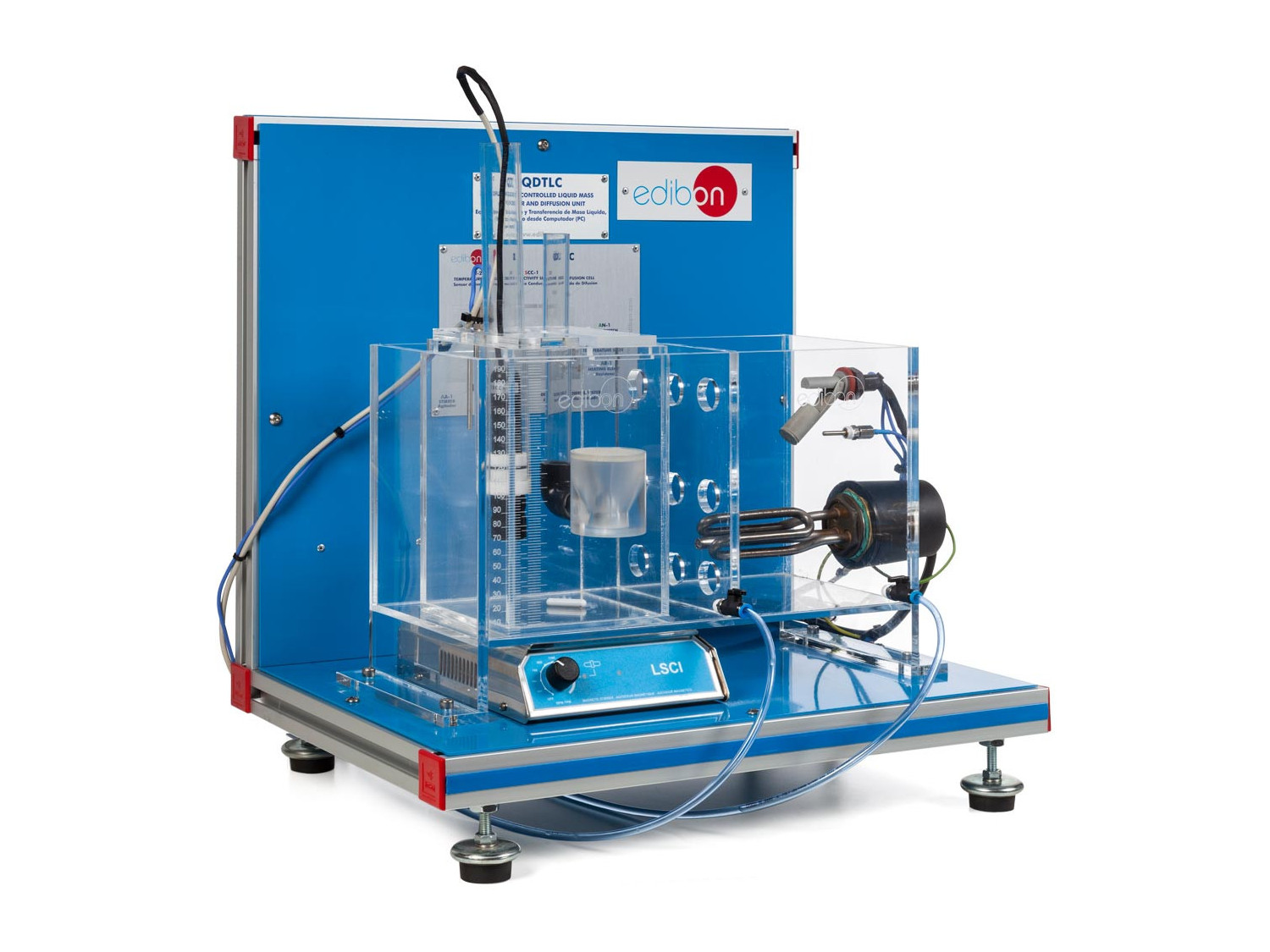

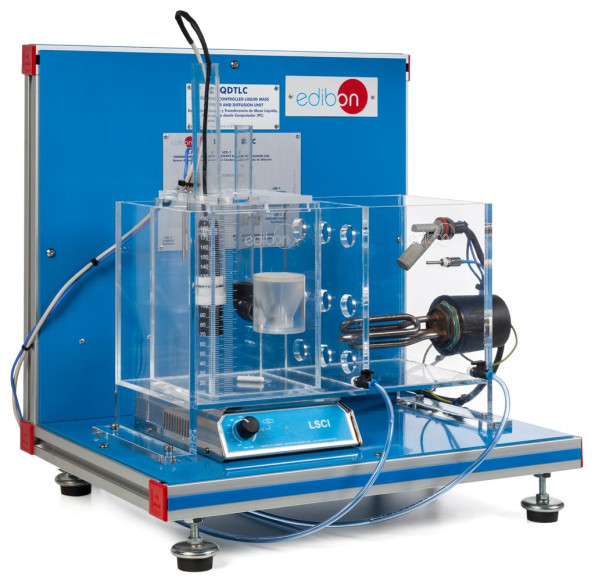

El Equipo de Difusión y Transferencia de Masa Líquida, Controlado desde Computador (PC), "QDTLC", es un equipo didáctico que permite a los estudiantes familiarizarse con las nociones teóricas acerca de las operaciones unitarias de transferencia de masa, concretamente de la difusión en sistemas líquidos, obteniendo datos y resultados experimentales muy útiles para la óptima compresión práctica del proceso y, por tanto, para la formación técnica de los alumnos.

Ver descripción general

Descripción General

El Equipo de Difusión y Transferencia de Masa Líquida, Controlado desde Computador (PC), "QDTLC", es un equipo didáctico que permite a los estudiantes familiarizarse con las nociones teóricas acerca de las operaciones unitarias de transferencia de masa, concretamente de la difusión en sistemas líquidos, obteniendo datos y resultados experimentales muy útiles para la óptima compresión práctica del proceso y, por tanto, para la formación técnica de los alumnos.

La determinación experimental del coeficiente de difusión, D , para una mezcla binaria, se puede realizar mediante un dispositivo tal AB como el que se describe a continuación.

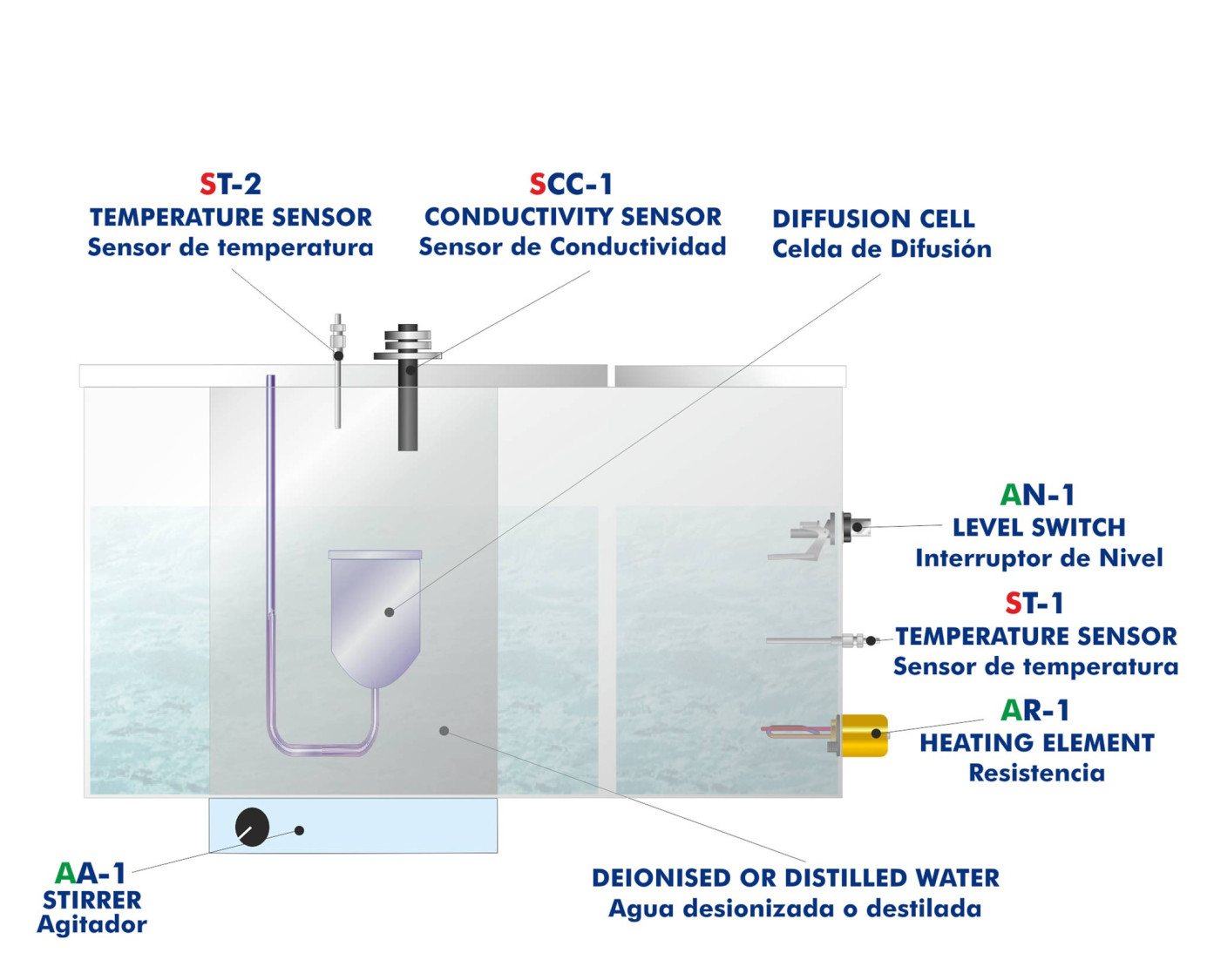

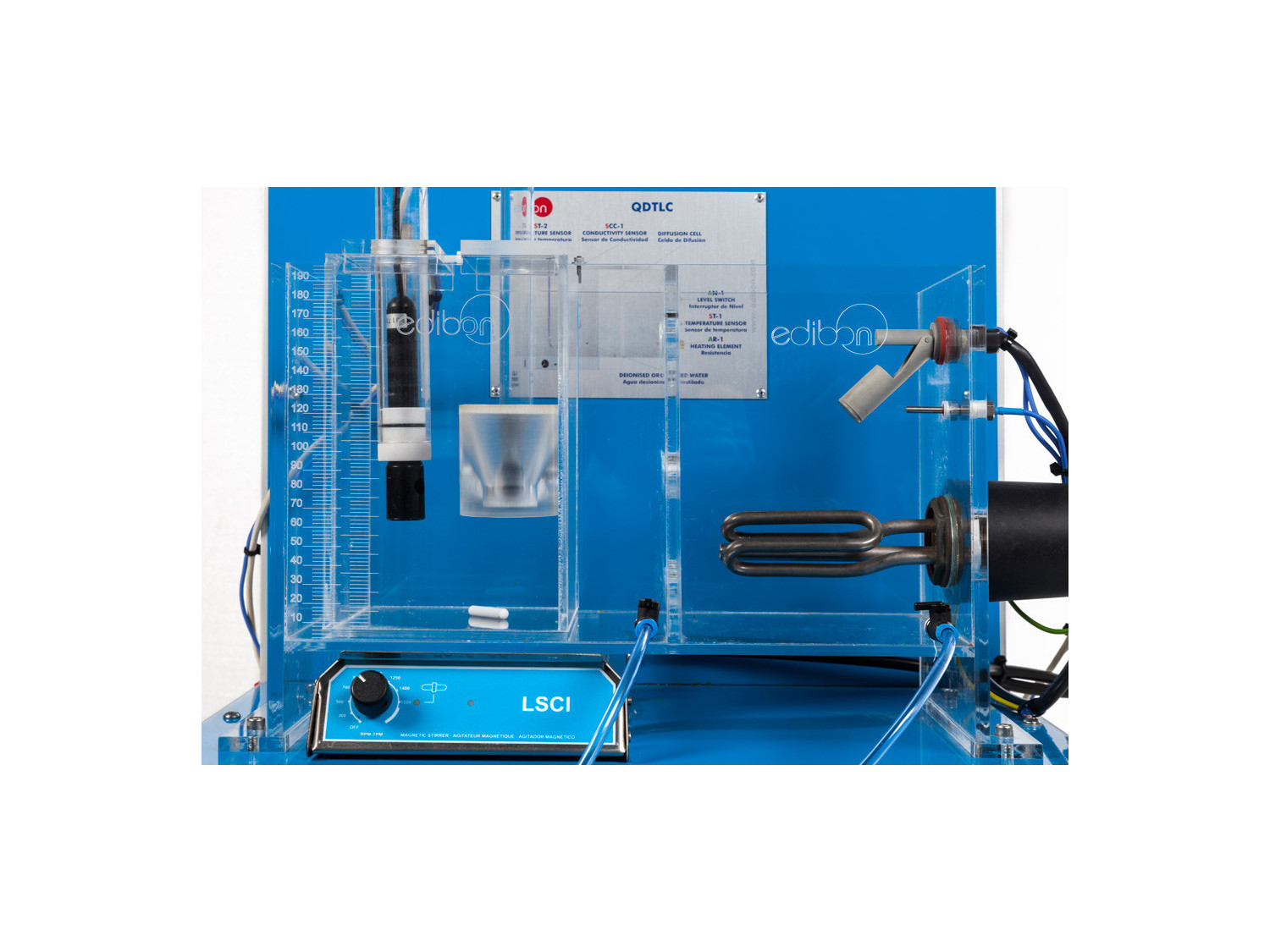

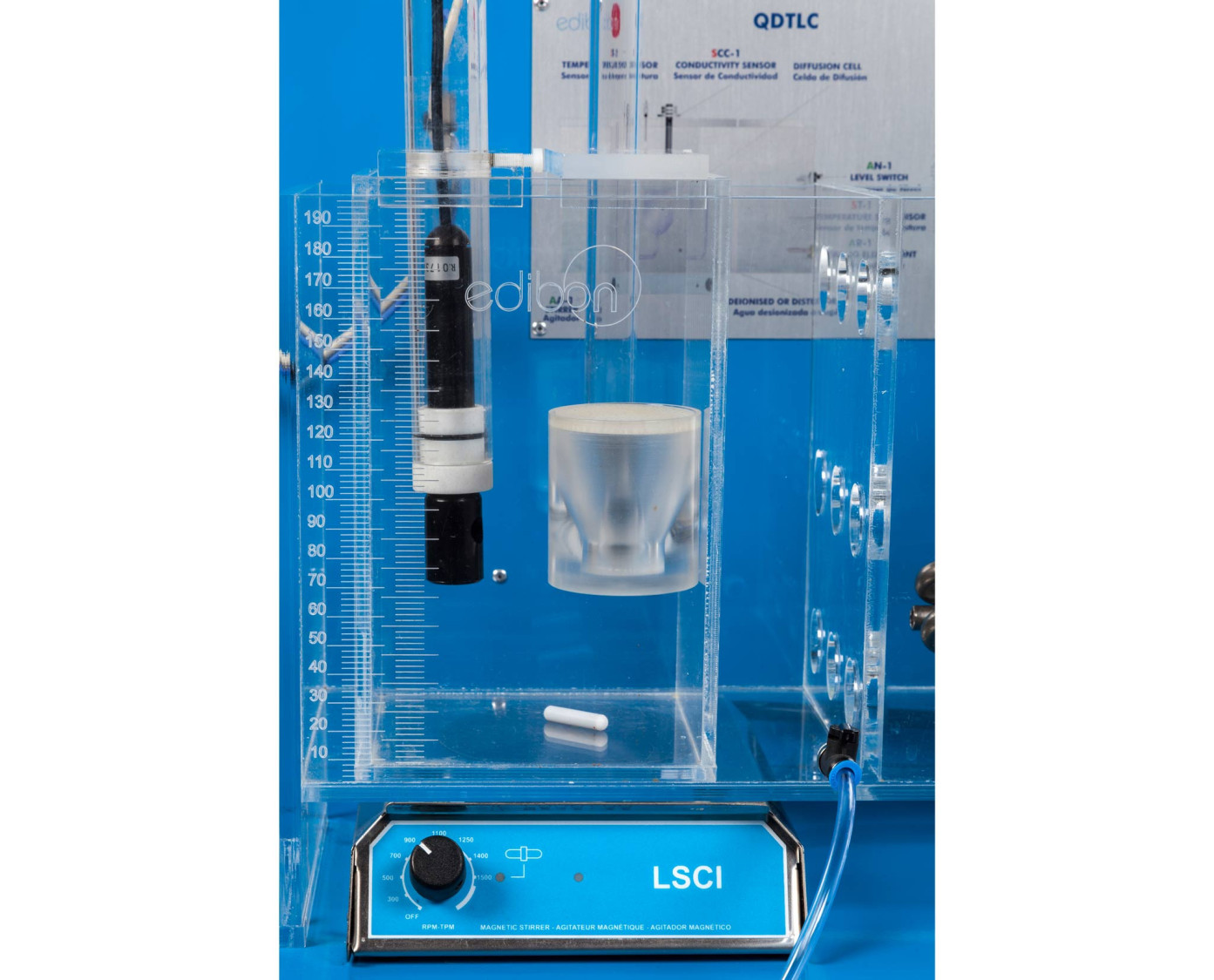

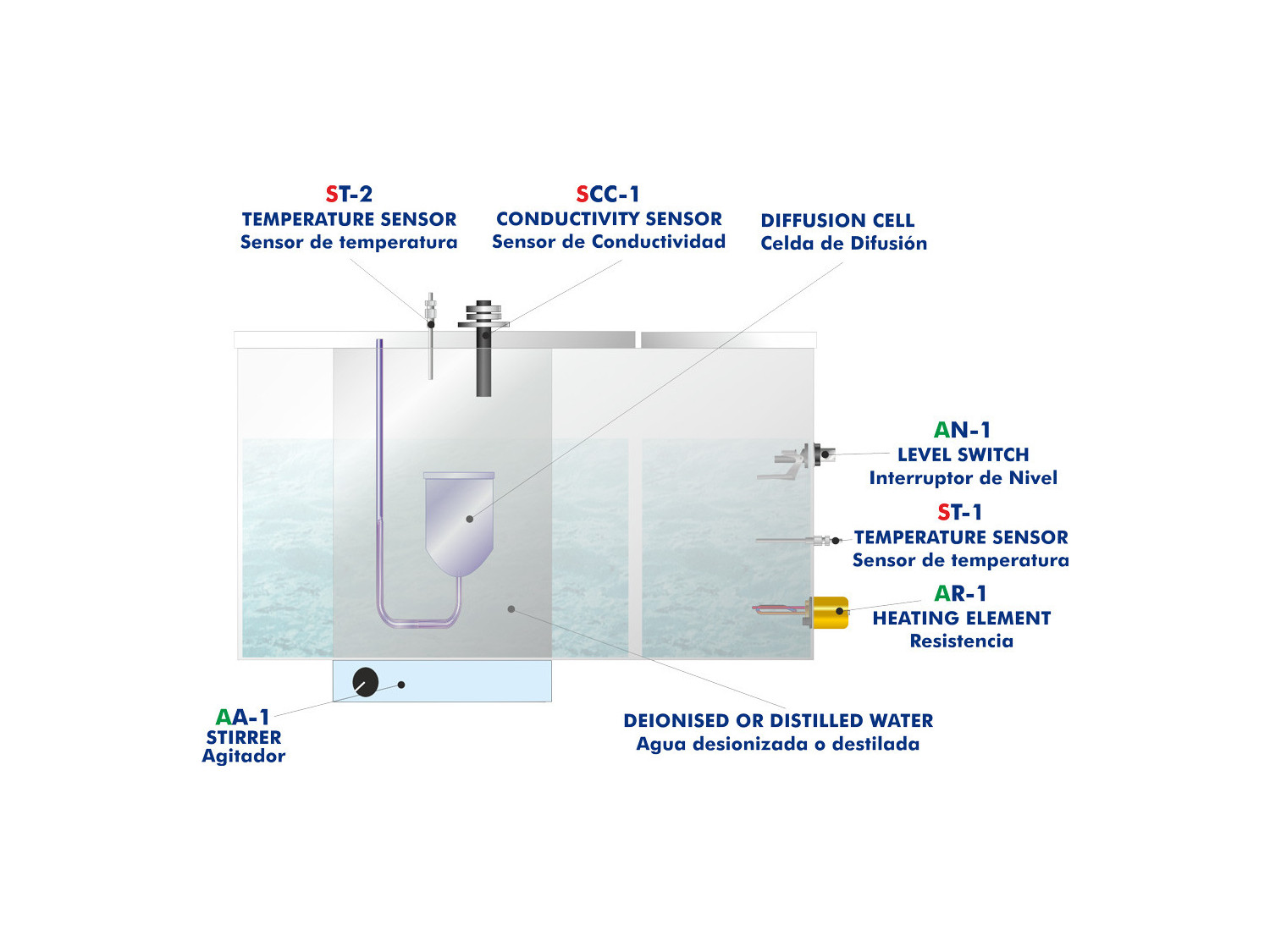

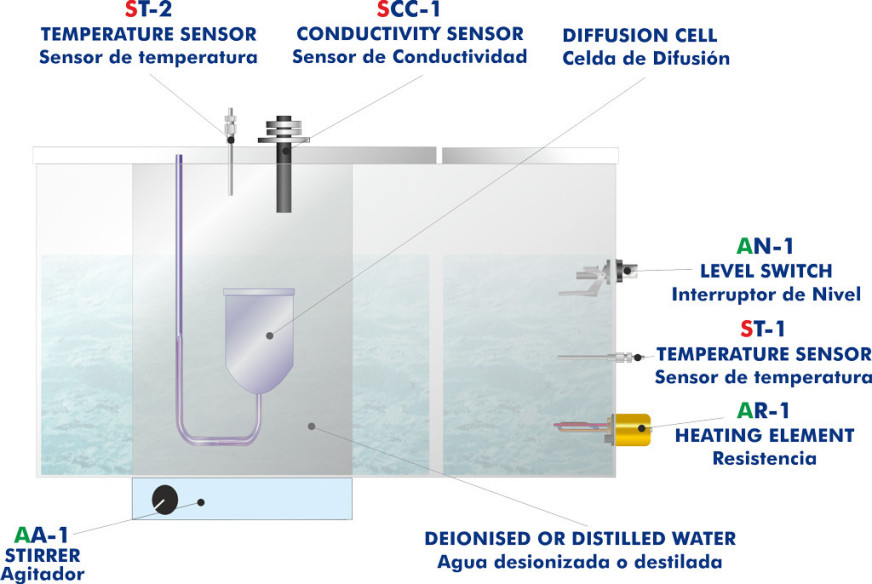

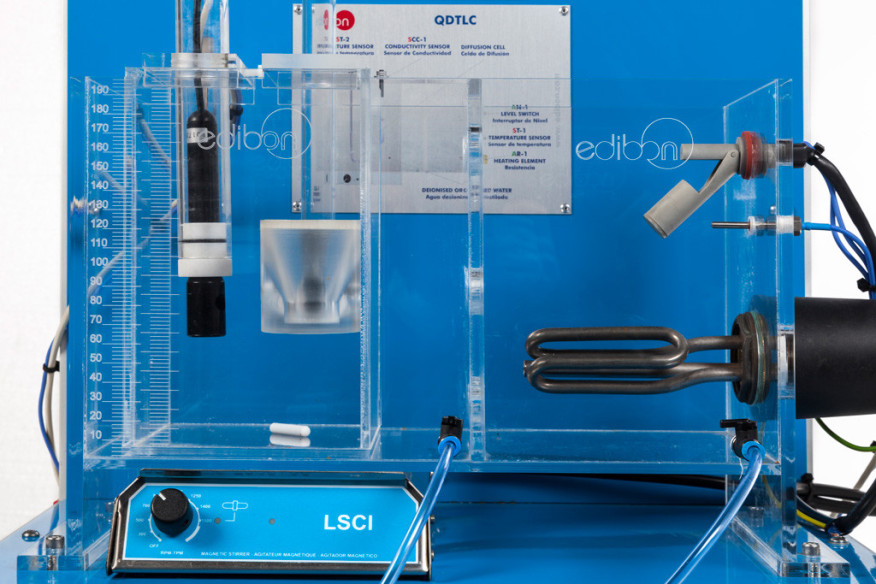

Se dispone de un tubo de pequeño volumen caracterizado porque en uno de sus extremos se ha colocado una celda filtrante con un número determinado de poros. En su interior se ha introducido una solución concentrada de una sal (cloruro sódico). Dicho tubo es introducido en un recipiente que contiene disolvente puro (agua destilada). Aquí comienza la difusión, la cual se medirá de forma indirecta

a partir del dato de conductividad. Un baño termostático nos permite realizar los experimentos a diferentes temperaturas.

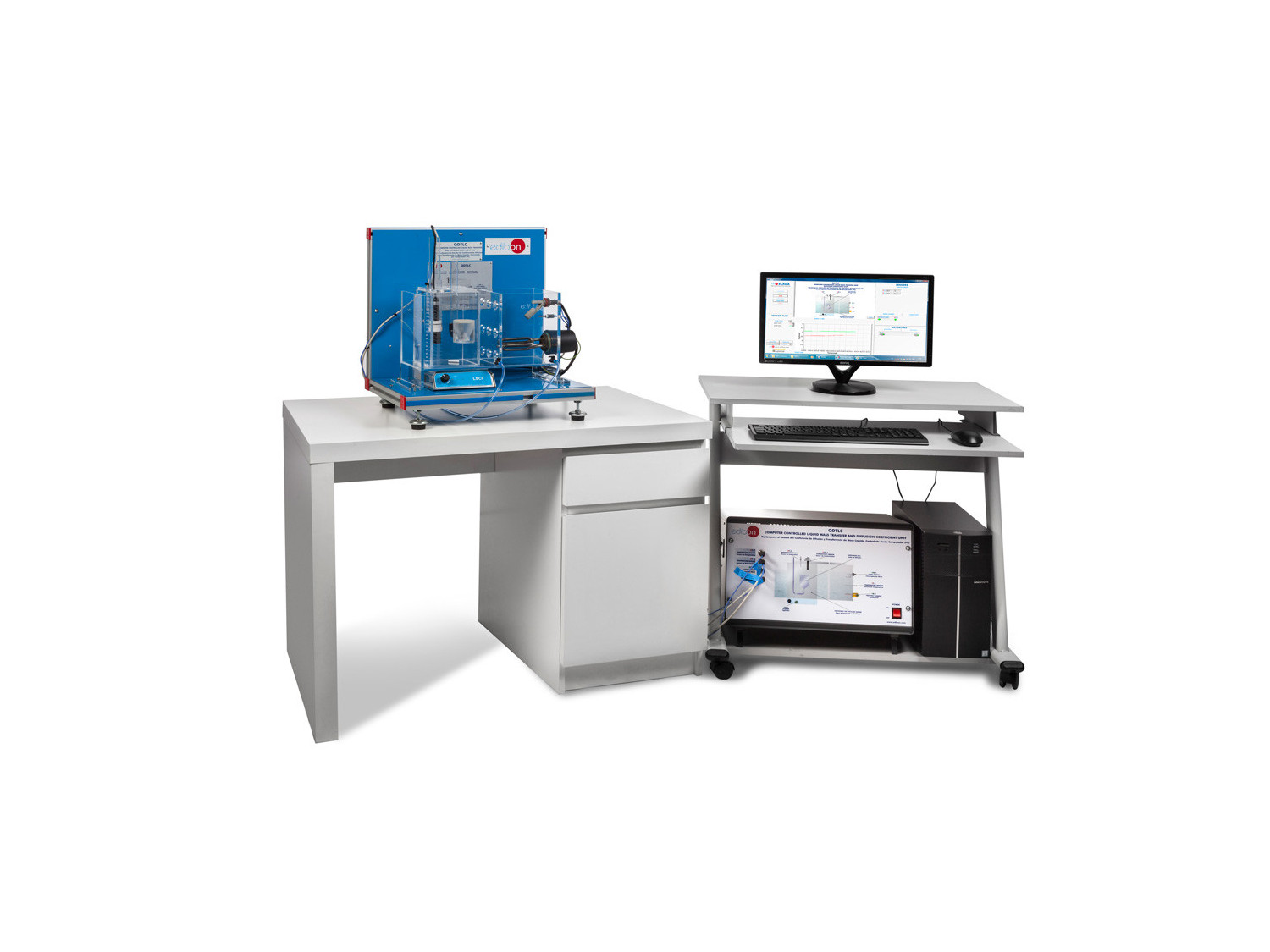

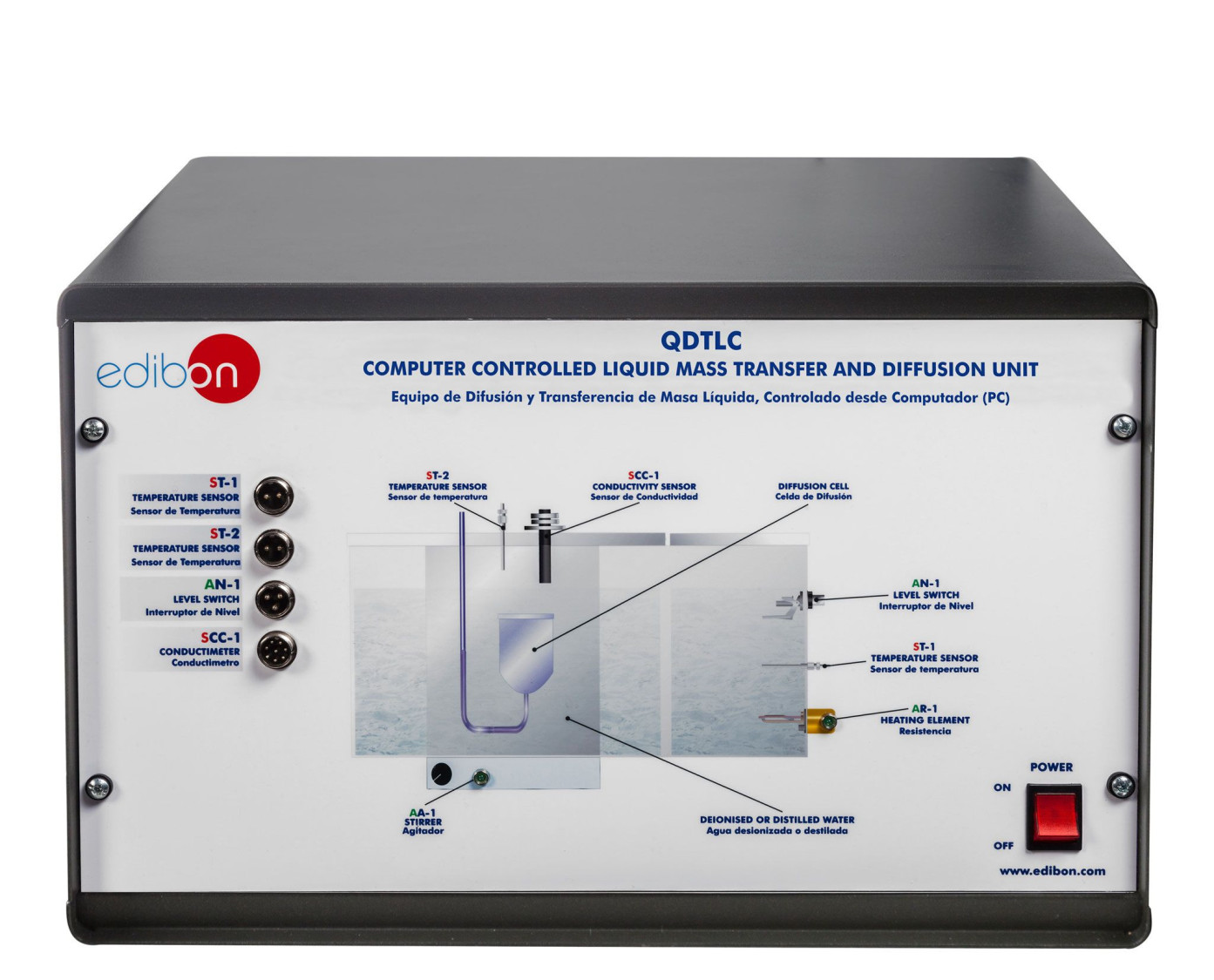

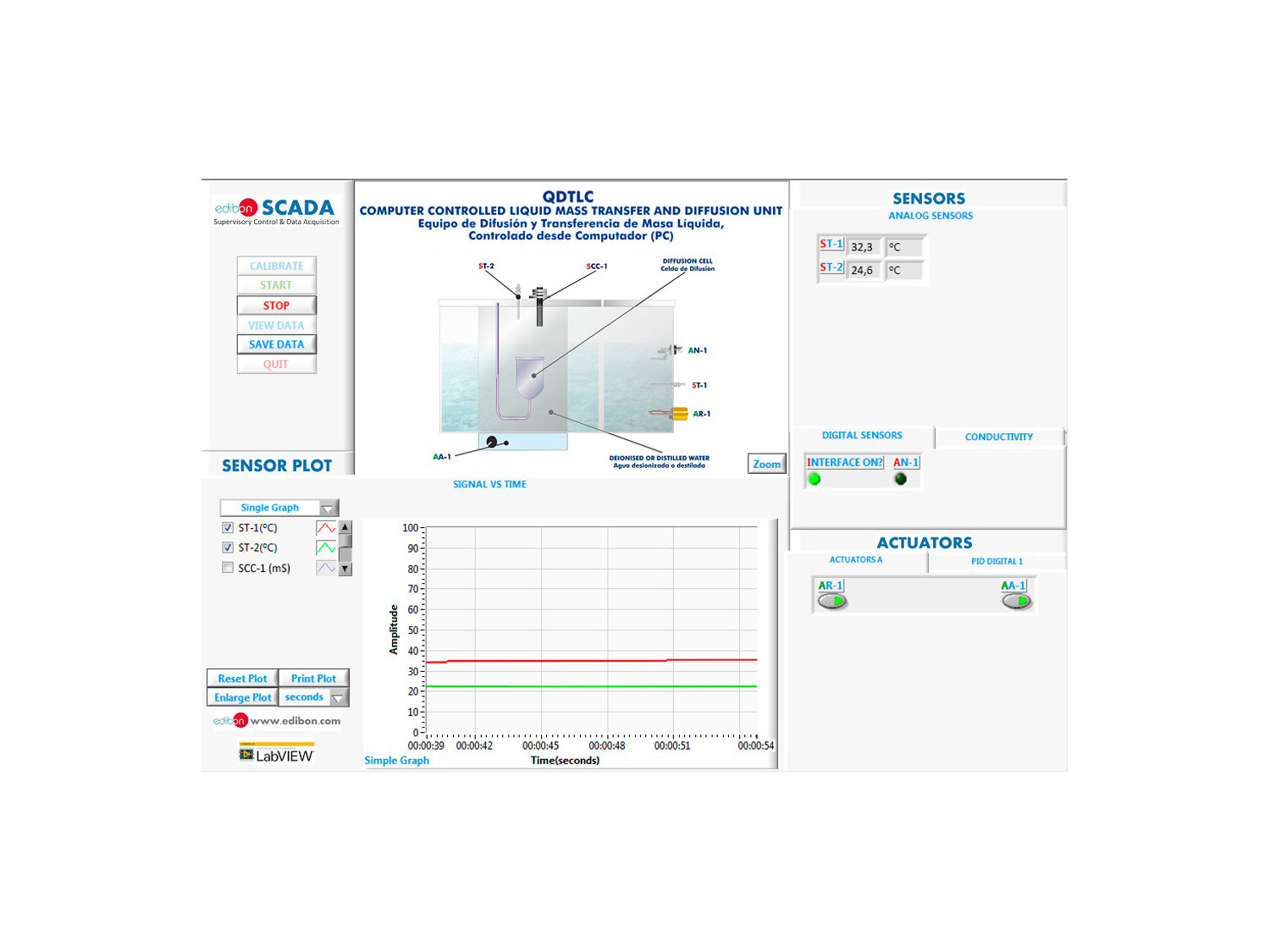

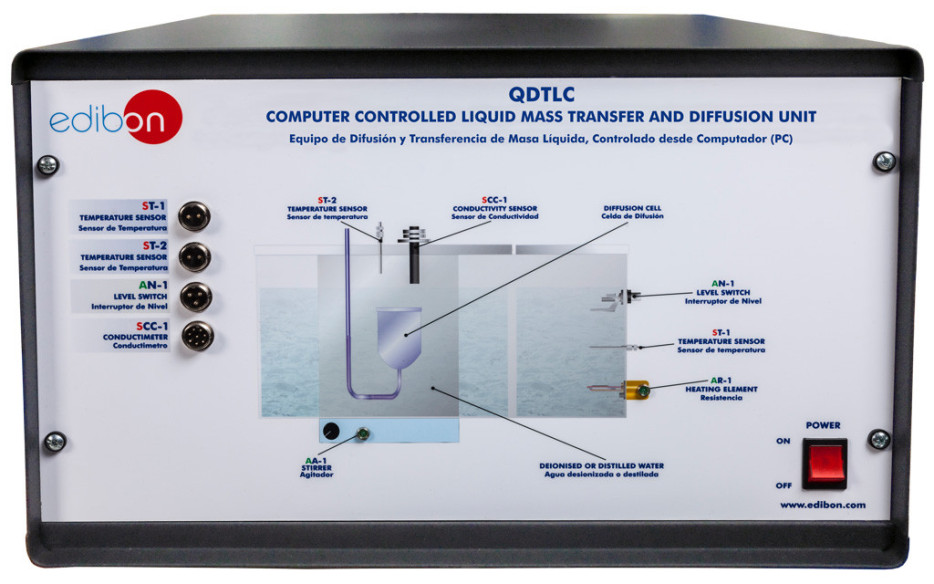

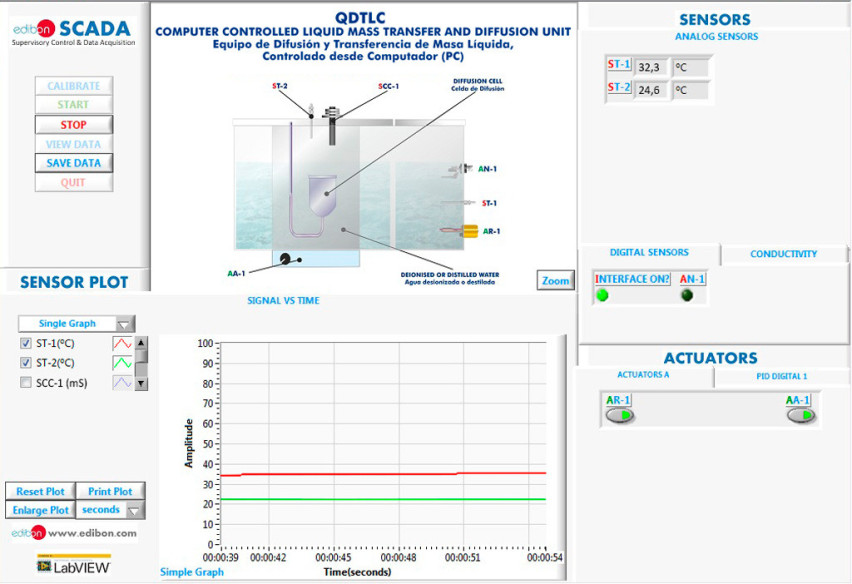

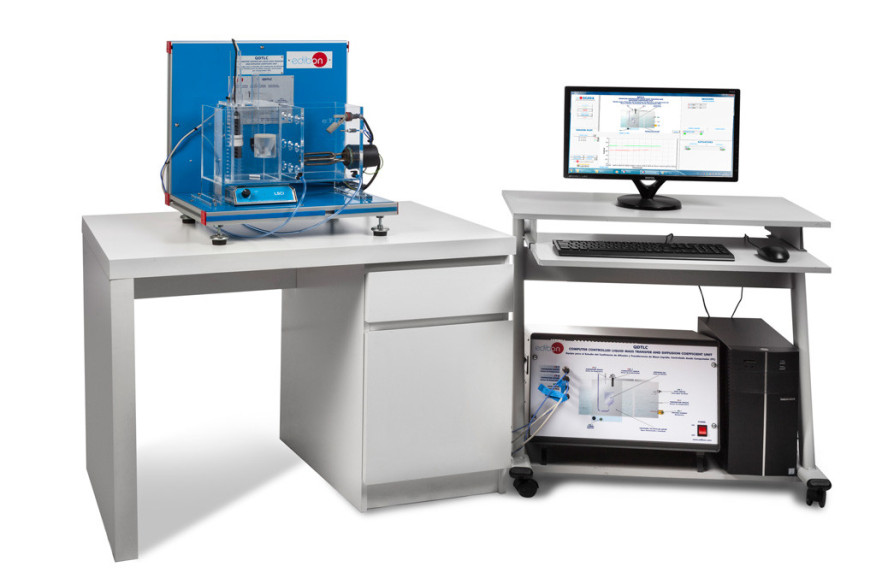

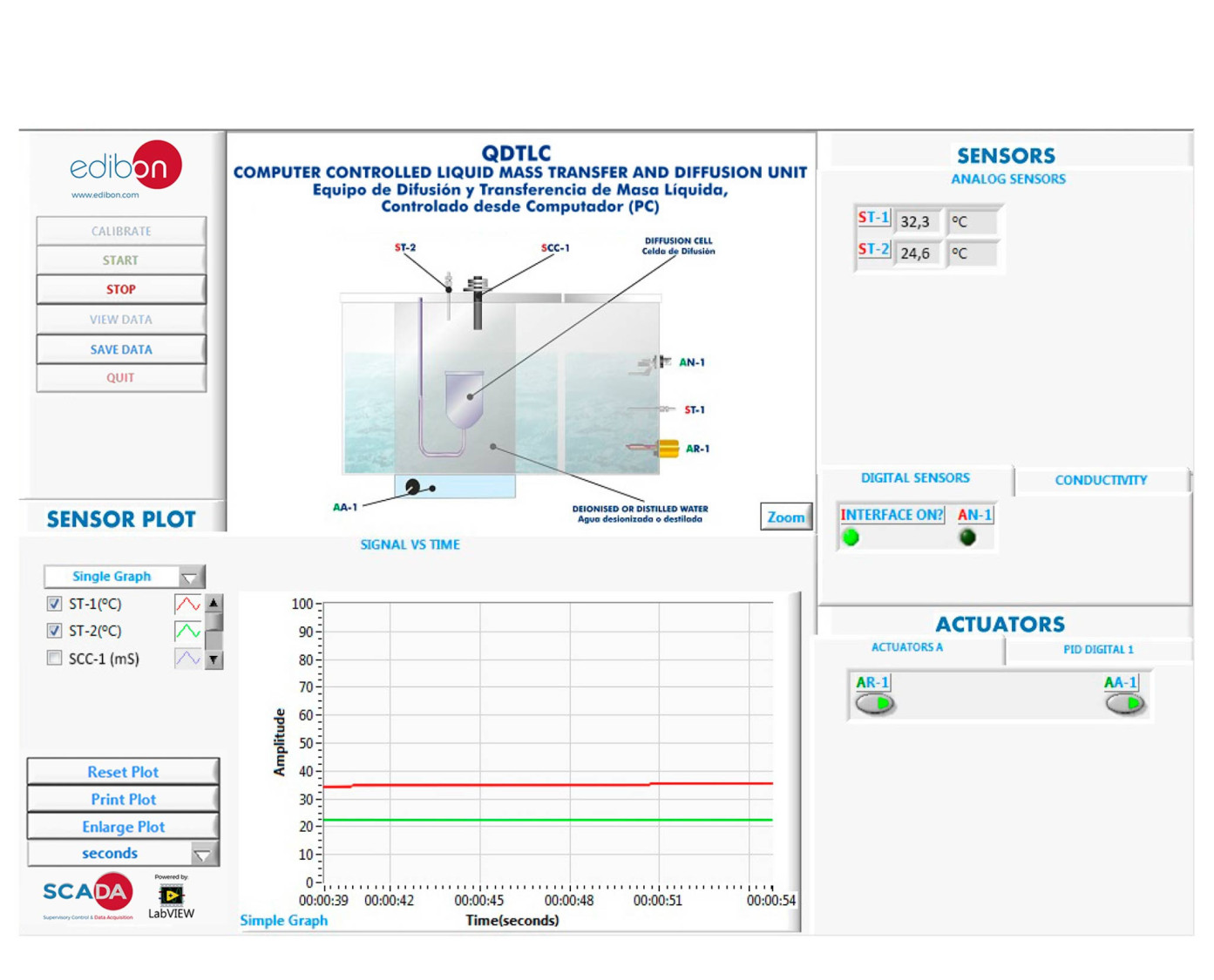

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Aplicación de la Ley de Fick para calcular la difusividad.
  2. Medición directa de velocidades de transferencia de masa.
  3. Determinación de la densidad de flujo molar.
  4. Efecto de la concentración en los coeficientes de difusión.
  5. Análisis sencillo de un proceso de estado inestable de primer orden.
  6. Relación entre concentración y conductividad.
  7. Estudio del efecto de la temperatura en los coeficientes de difusión.
  8. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo QDTLC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo QDTLC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
