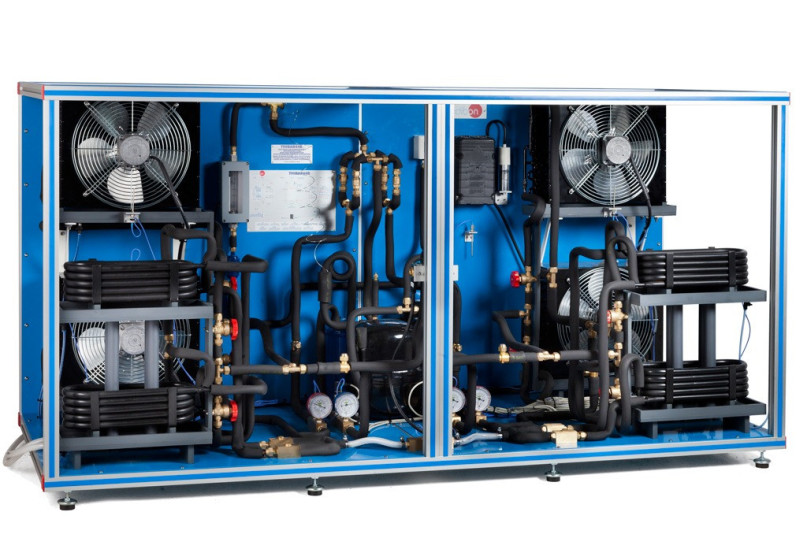

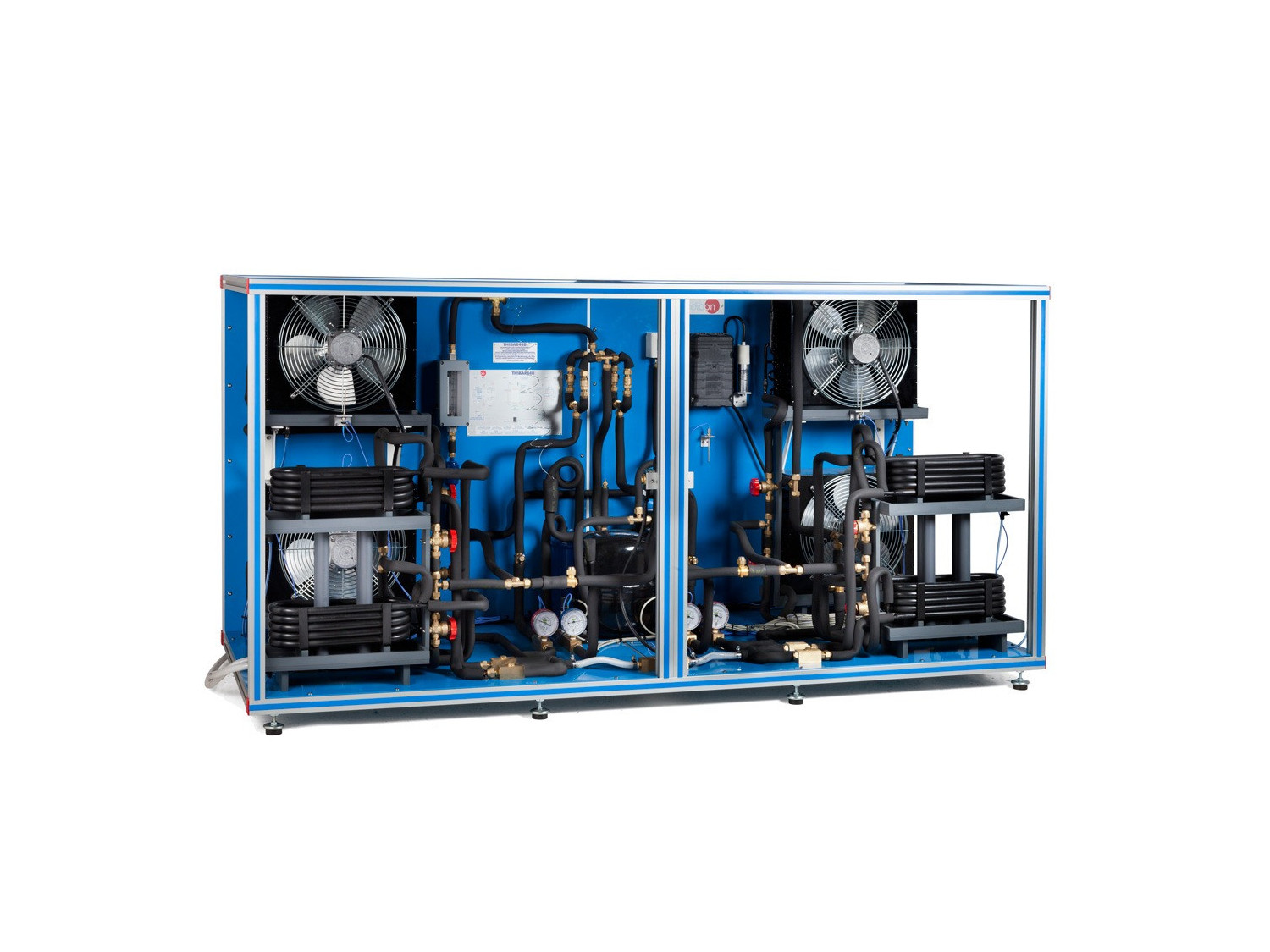

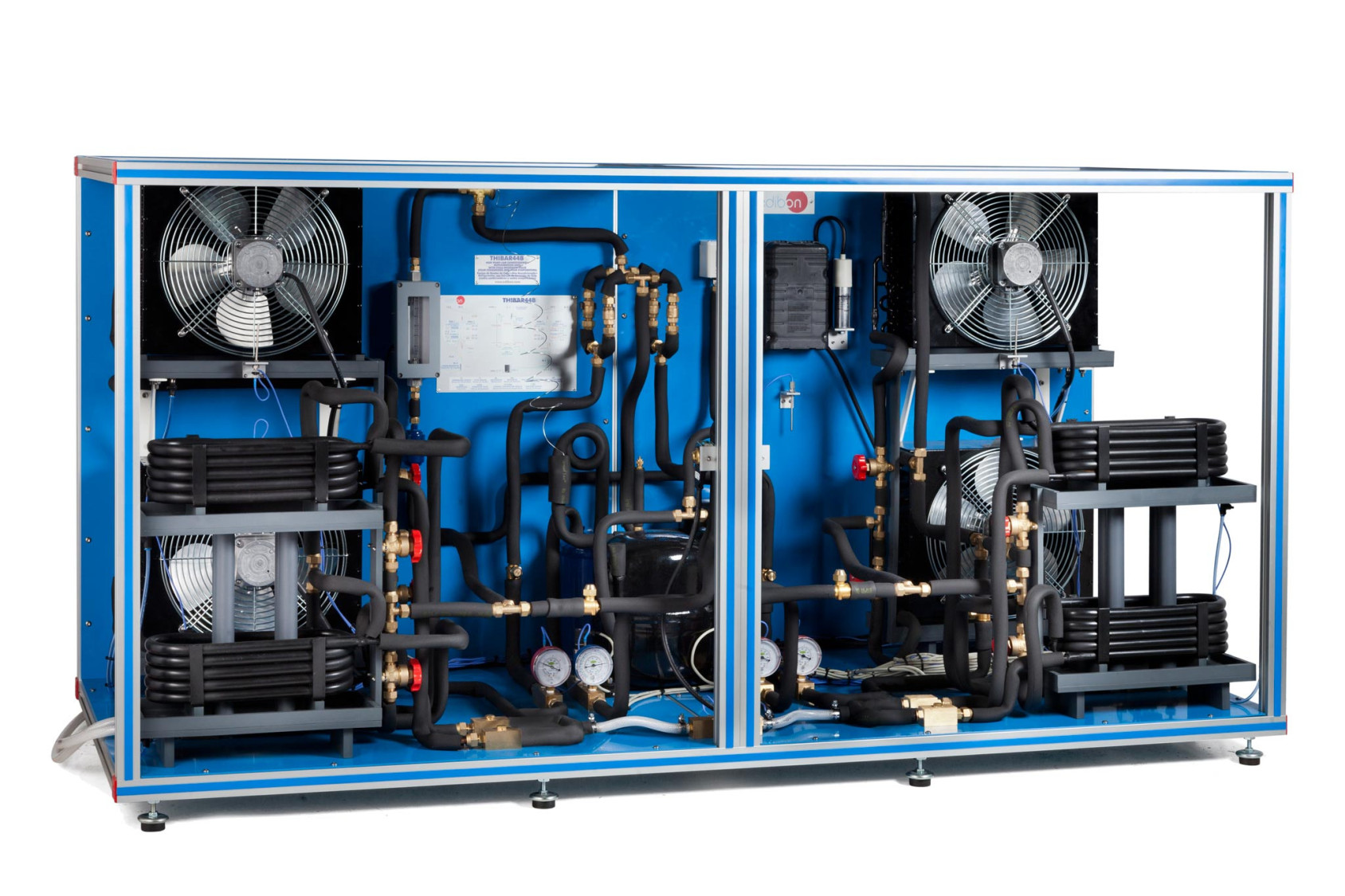

THIBAR44B Bomba de Calor + Aire Acondicionado + Refrigeración Reversible con 4 cond y 4 evap (Agua/Aire)

RERVERSIBLE HEAT PUMP + AIR CONDITIONING + REFRIGERATION WITH 4 CONDENSERS AND 4 EVAPORATORS (WATER/AIR) - THIBAR44B

SISTEMAS INNOVADORES

El equipo de Bomba de Calor + Aire Acondicionado + Refrigeración Reversible con 4 Condensadores y 4 Evaporadores (Agua/Aire),"THIBAR44B", tiene como objetivo introducir al alumno en el estudio de las bombas de calor, aire acondicionado y refrigeración, asícomo analizar y determinar los parámetros característicos de operación del equipo en función de los dos tipos de fluidos usados en losprocesos de evaporación y condensación (aire y agua).

Ver descripción general

Descripción General

El equipo de Bomba de Calor + Aire Acondicionado + Refrigeración Reversible con 4 Condensadores y 4 Evaporadores (Agua/Aire),"THIBAR44B", tiene como objetivo introducir al alumno en el estudio de las bombas de calor, aire acondicionado y refrigeración, asícomo analizar y determinar los parámetros característicos de operación del equipo en función de los dos tipos de fluidos usados en losprocesos de evaporación y condensación (aire y agua).

Este equipo puede tener diferentes aplicaciones, dependiendo del tipo de foco frío o foco calienteusado en los procesos de evaporación y condensación.

Este equipo consta de las siguientes etapas:

  • Compresión: esta etapa comienza cuando el refrigerante entra al compresor. Dicho refrigerante es comprimido, aumentando su presión y temperatura. Para medir dichas variables el equipo dispone de un manómetro y un sensor de temperatura.
  • Condensación: el refrigerante tiene dos posibilidades, desviarse hacia el condensador de aire o hacia el condensador de agua. El refrigerante cede su calor al agua (o al aire) que fluye por el condensador. Al final de esta etapa se mide la presión y la temperatura del refrigerante mediante un manómetro y un sensor de temperatura.
  • Expansión: el refrigerante circula por un acumulador y un filtro, para retener partículas de condensado, y un caudalímetro. A continuación pasa por la válvula de expansión, que provoca una caída de presión y de temperatura del refrigerante. Al final de esta etapa se mide la presión y la temperatura del refrigerante mediante un manómetro y un sensor de temperatura.
  • Evaporación: el refrigerante tiene dos posibilidades, desviarse hacia el evaporador de aire o hacia el evaporador de agua. El refrigerante absorbe el calor del agua (o del aire) que fluye por el evaporador. Al final de esta etapa se mide la presión y la temperatura del refrigerante mediante un manómetro y un sensor de temperatura. Finalmente, el refrigerante pasa por un separador de líquidos para retener partículas líquidas antes de pasar al compresor.

El equipo incluye un presostato de alta presión para evitar un exceso de presión en el equipo y una válvula de cuatro vías para cambiar la dirección del refrigerante.

La válvula de cuatro vías (o válvula de inversión de ciclo) permite obtener diferentes combinaciones de Bomba de Calor, Aire Acondicionado y Refrigeración en un solo equipo.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación del COP (coeficiente de operatividad) de una bomba de calor. Agua como fuente de calor. (Bomba de calor agua-agua).
  2. Determinación del COP (coeficiente de operatividad) de una bomba de calor. Aire como fuente de calor. (Bomba de calor agua-aire).
  3. Determinación del COP (coeficiente de operatividad) de una bomba de calor. Aire como fuente de calor. (Bomba de calor aire-aire).
  4. Determinación del COP (coeficiente de operatividad) de una bomba de calor. Agua como fuente de calor. (Bomba de calor aire- agua).
  5. Representación de las curvas de rendimiento de la bomba de calor con varias temperaturas de entrada y salida. Agua como fuente de calor. (Bomba de calor agua-agua).
  6. Representación de las curvas de rendimiento de la bomba de calor con varias temperaturas de entrada y salida. Aire como fuente de calor. (Bomba de calor agua-aire).
  7. Representación de las curvas de rendimiento de la bomba de calor con varias temperaturas de entrada y salida. Agua como fuente de calor. (Bomba de calor aire-agua).
  8. Representación de las curvas de rendimiento de la bomba de calor con varias temperaturas de entrada y salida. Aire como fuente de calor. (Bomba de calor aire-aire).
  9. Trazado del ciclo de compresión de refrigeración en un diagrama P-H. Comparación con el ciclo ideal. Agua como fuente de calor. (Bomba de calor agua-agua).
  10. Trazado del ciclo de compresión de refrigeración en un diagrama P-H. Comparación con el ciclo ideal. Aire como fuente de calor. (Bomba de calor agua-aire).
  11. Trazado del ciclo de compresión de refrigeración en un diagrama P-H. Comparación con el ciclo ideal. Agua como fuente de calor. (Bomba de calor aire-agua).
  12. Trazado del ciclo de compresión de refrigeración en un diagrama P-H. Comparación con el ciclo ideal. Aire como fuente de calor. (Bomba de calor aire-aire).
  13. Representación de las curvas de rendimiento de la bomba de calor basadas en las propiedades del refrigerante, a diversas temperaturas de evaporación y condensación. Agua como fuente de calor. (Bomba de calor agua-agua).
  14. Representación de las curvas de rendimiento de la bomba de calor basadas en las propiedades del refrigerante a diversas temperaturas de evaporación y condensación. Aire como fuente de calor. (Bomba de calor agua-aire).
  15. Representación de las curvas de rendimiento de la bomba de calor basadas en las propiedades del refrigerante a diversas temperaturas de evaporación y condensación. Agua como fuente de calor. (Bomba de calor aire-agua).
  16. Representación de las curvas de rendimiento de la bomba de calor basadas en las propiedades del refrigerante a diversas temperaturas de evaporación y condensación. Aire como fuente de calor. (Bomba de calor aire-aire).
  17. Prácticas con inversión de ciclo.
  18. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Balance de energía para los distintos componentes y para el ciclo completo.
  2. Evaluación de la efectividad volumétrica del compresor a diferentes relaciones de presión.
  3. Estimación del coeficiente global de transferencia de calor en el condensador y evaporador.
  4. Balance de energía en el evaporador de aire.
  5. Estimación de la transferencia de calor en el evaporador de agua y temperatura de salida del agua.
  6. Determinación de los parámetros característicos de la refrigeración por compresión.
  7. Parámetros característicos del ciclo de compresión de vapor.
  8. Influencia del sobrecalentamiento y sobreenfriamiento durante el ciclo de funcionamiento.
