El equipo de Vórtice Forzado y Libre, "FME14", diseñado por EDIBON, permite el estudio de la rotación de los fluidos con respecto a un eje y el estudio de las trayectorias circulares a velocidad variable.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El equipo de Vórtice Forzado y Libre, "FME14", diseñado por EDIBON, permite el estudio de la rotación de los fluidos con respecto a un eje y el estudio de las trayectorias circulares a velocidad variable.

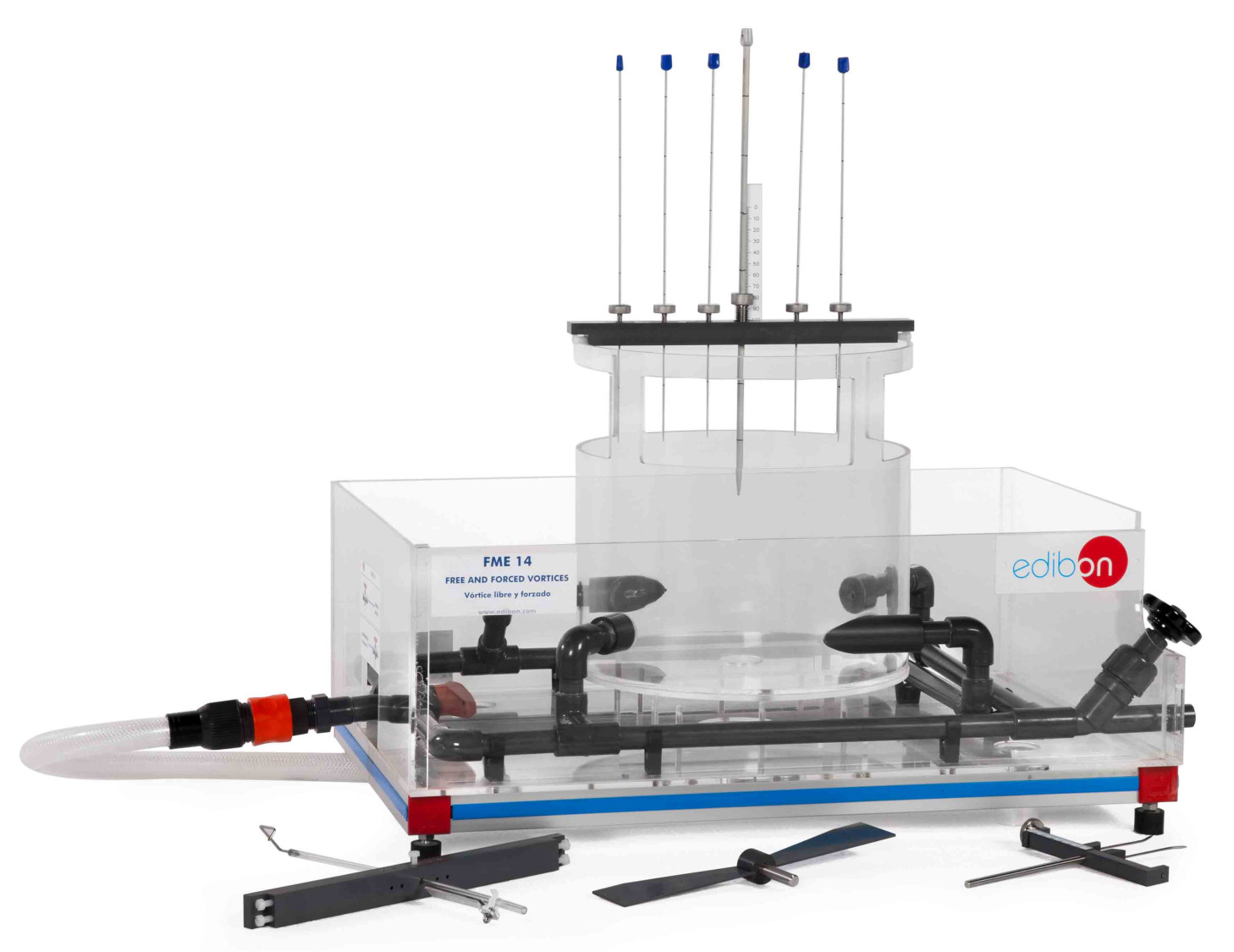

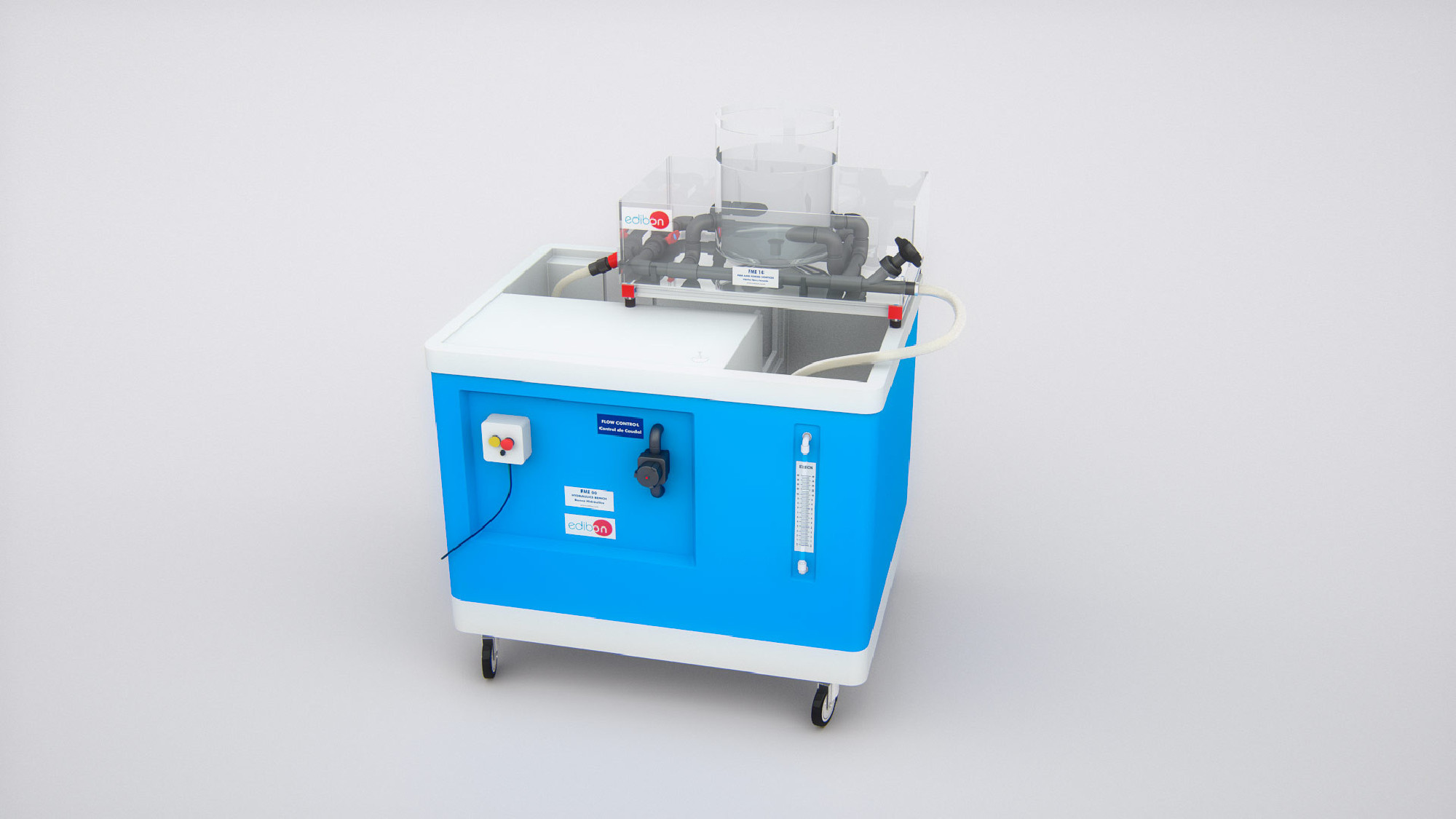

El equipo consta de un depósito cilíndrico y transparente con dos tuberías de entrada diametralmente opuestas, con cierta inclinación para dar lugar a un remolino. Este depósito tiene una salida en el centro de la base, al que se pueden acoplar tres boquillas con orificios de diferentes diámetros, que generan el vórtice libre, y una hélice con aspas que crea el vórtice forzado, actuando como un agitador estrangulador de flujo.

El perfil del vórtice formado se determina mediante un medidor de altura vórtice, colocado en la parte superior del cilindro que mide el diámetro del vórtice a diferentes profundidades.

La presión total puede medirse mediante la colocación de un tubo de Pitot en el puente de medida.

El equipo tiene patas ajustables para nivelarlo.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del vórtice forzado sin orificio de descarga.
  2. Estudio del vórtice forzado con orificio de descarga.
  3. Estudio de vórtice libre.
  4. Análisis de la influencia de la dirección de entrada del chorro.
  5. Análisis de la influencia del vórtice en la velocidad de descarga.
