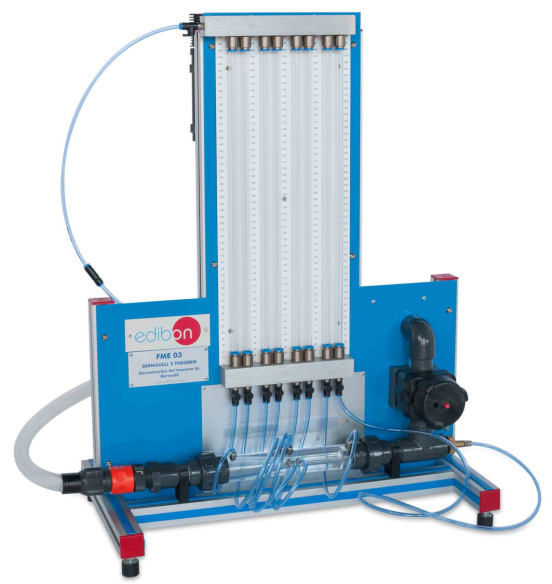

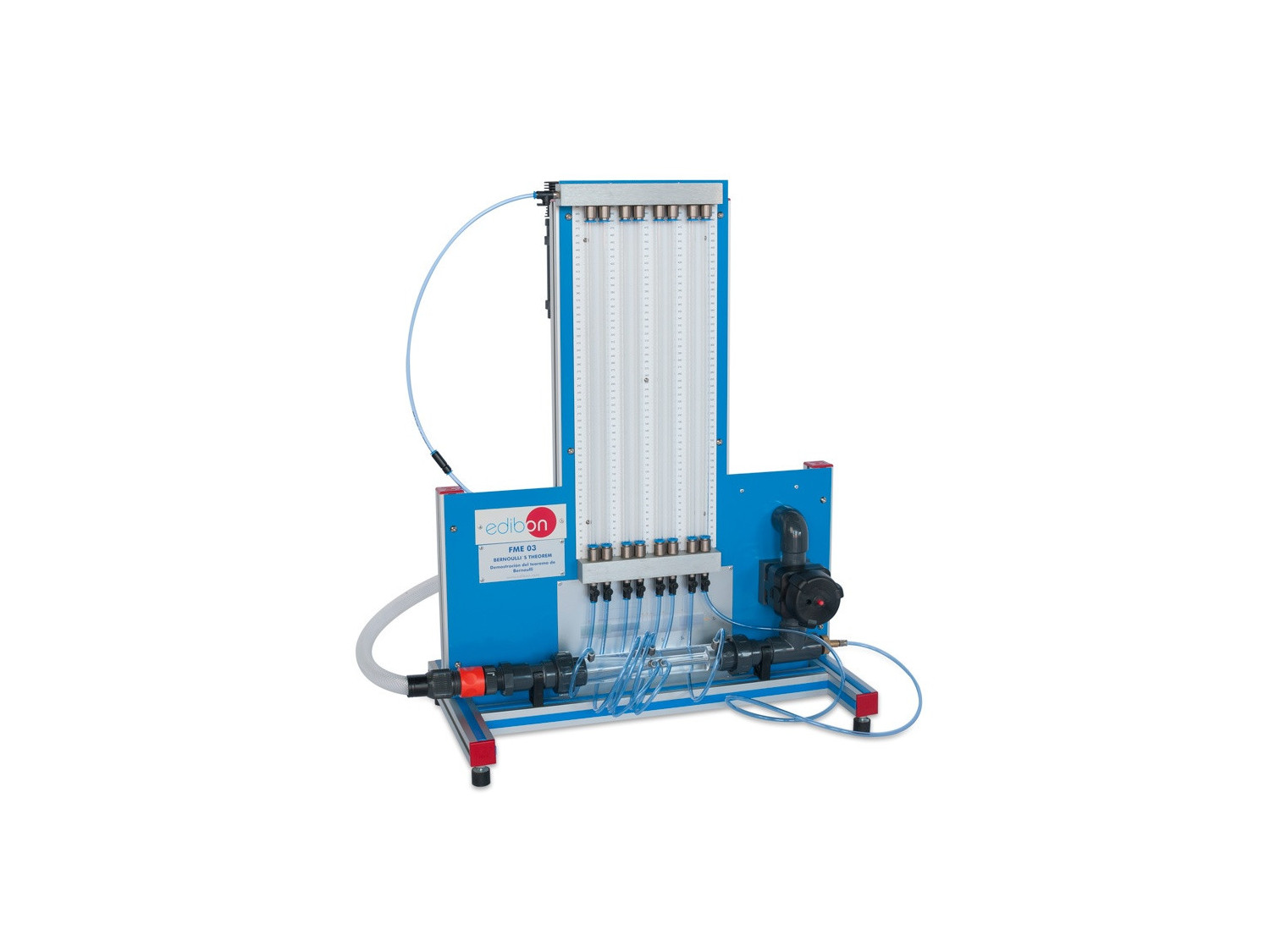

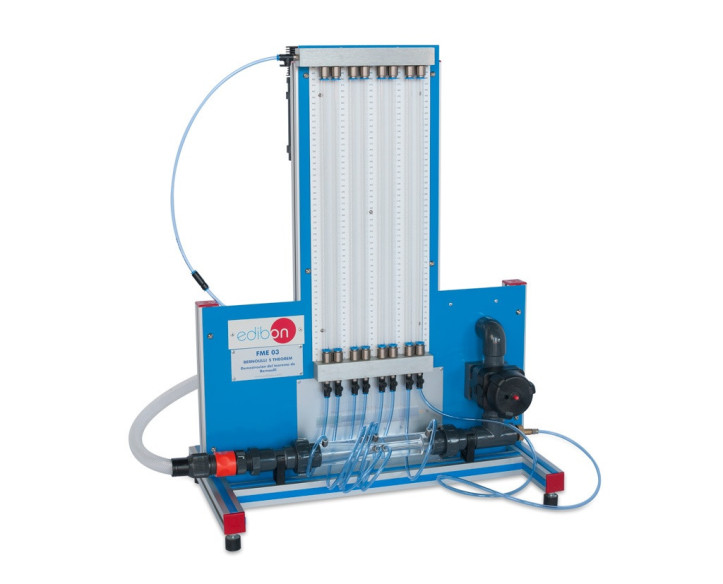

El módulo para la Demostración del Teorema de Bernoulli (FME03) está formado principalmente por un conducto de sección circular con la forma de un cono truncado, transparente y con siete llaves de presión, que permiten medir, simultáneamente, los valores de la presión estática correspondientes a cada sección.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El módulo para la Demostración del Teorema de Bernoulli (FME03) está formado principalmente por un conducto de sección circular con la forma de un cono truncado, transparente y con siete llaves de presión, que permiten medir, simultáneamente, los valores de la presión estática correspondientes a cada sección.

Todas las llaves de presión están conectadas a un manómetro con un colector de agua (el agua puede ser presurizada).

Los extremos de los conductos son extraibles, lo que permite su colocación de forma convergente o divergente respecto a la dirección del flujo.

Se dispone, asimismo, de una sonda (tubo de Pitot), moviéndose a lo largo de la sección para medir la altura en cada sección (presión dinámica).

La presión del agua así como el caudal pueden ser ajustadas mediante la válvula de control situada a la salida del módulo.

Una tubería flexible (manguera) unida a la tubería de salida se dirige al tanque volumétrico de medida.

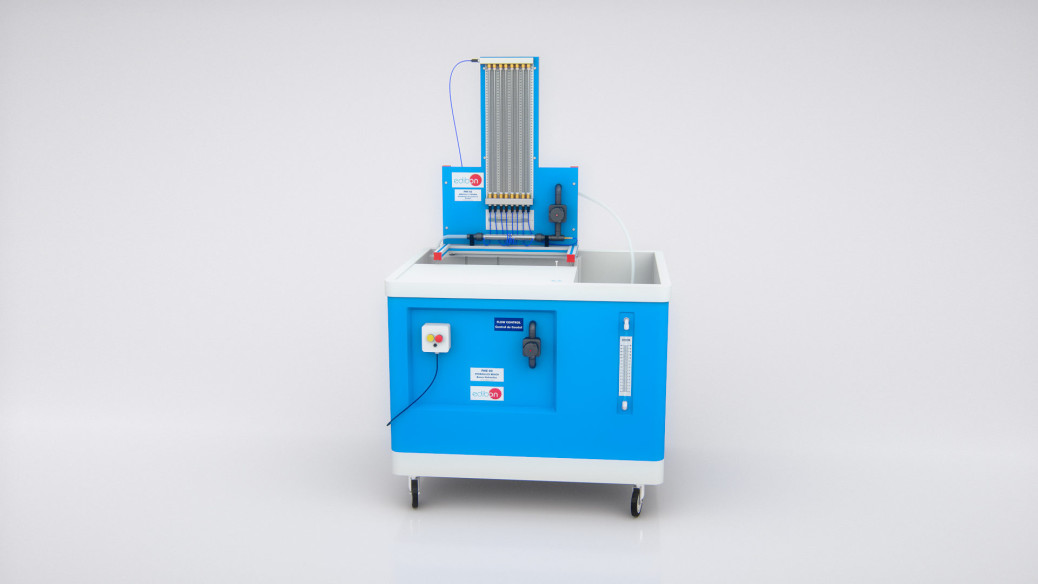

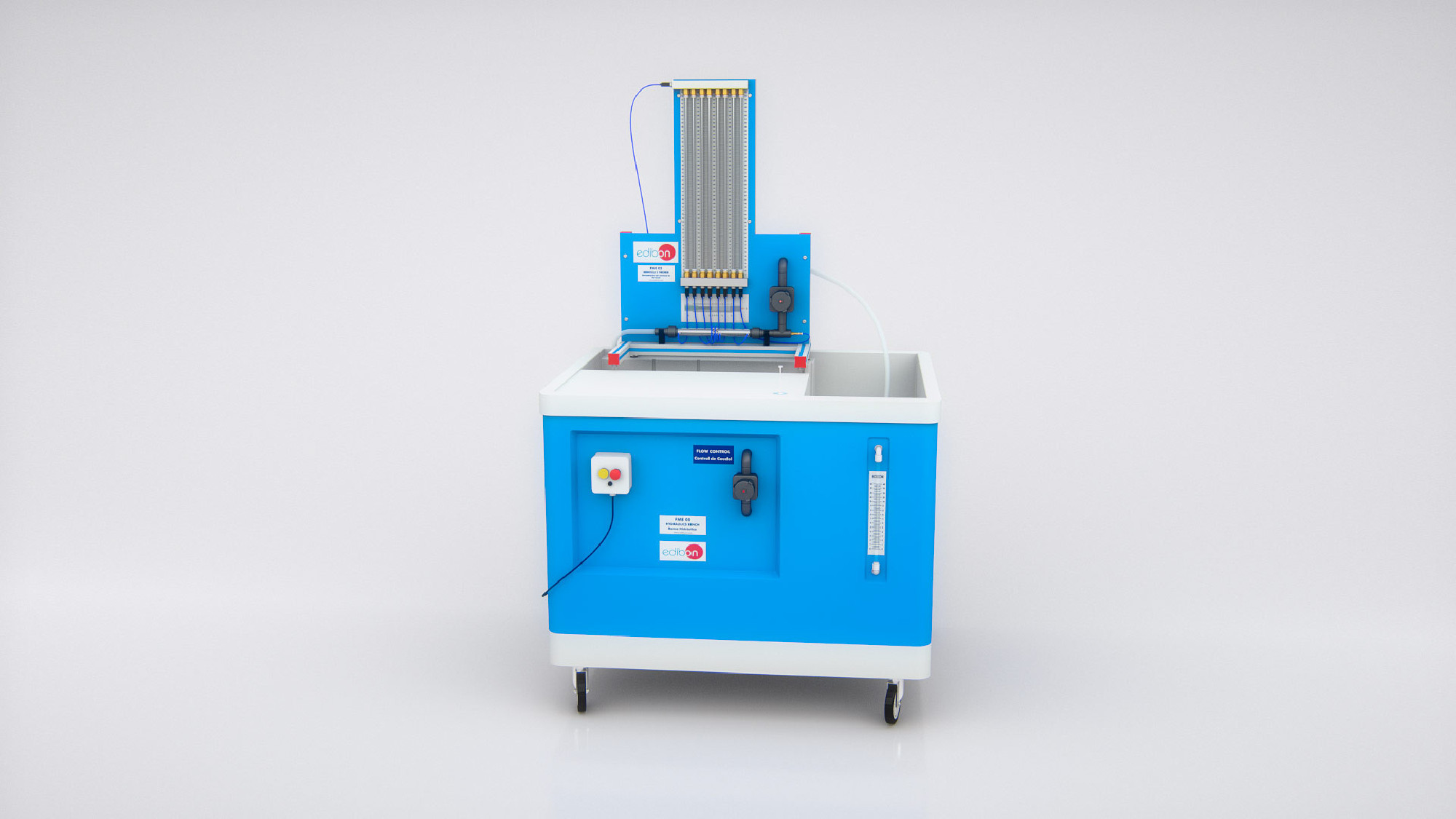

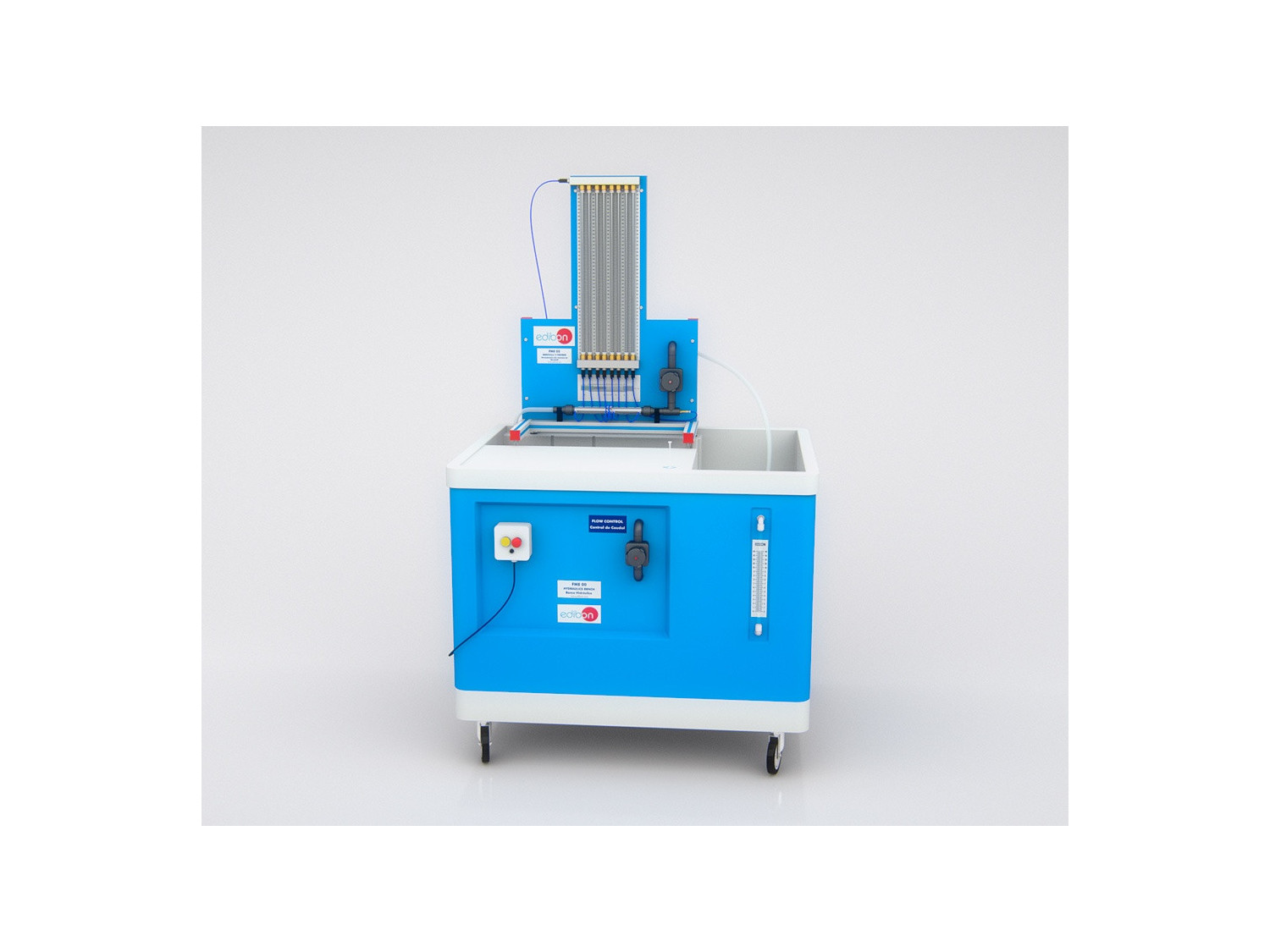

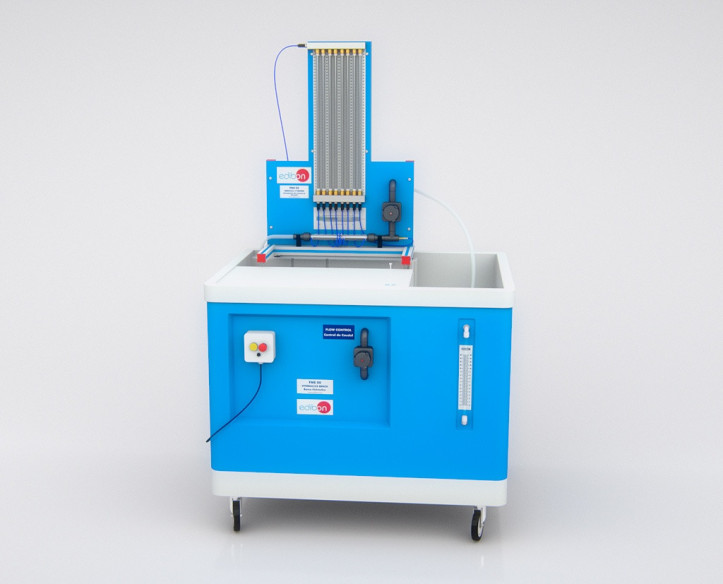

Para las prácticas, el módulo se puede montar sobre la superficie de trabajo del Banco Hidráulico (FME00).

Dispone patas ajustables para poderlo nivelar.

La tubería de entrada termina en un acoplamiento hembra que debe ser conectado directamente al suministro del banco.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación de la sección exacta en el tubo de Venturi.
  2. Demostración del Teorema de Bernoulli. Posición divergente-convergente.
  3. Determinación del Teorema de Bernoulli. Posición convergente-divergente.
  4. Observar las diferencias entre posición divergente y convergente.
