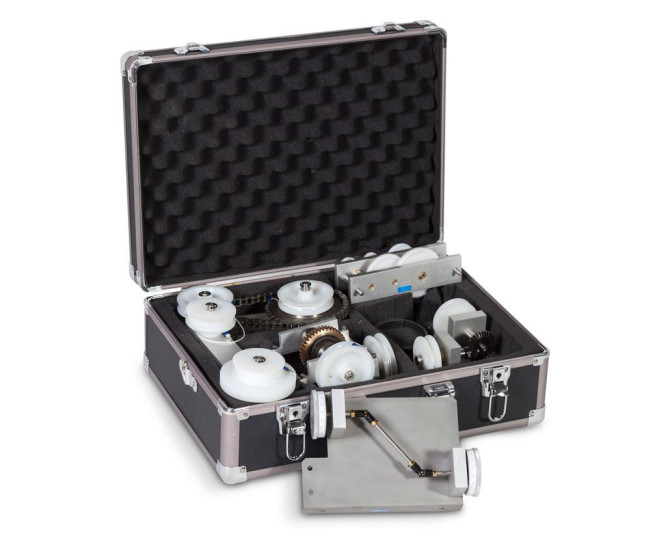

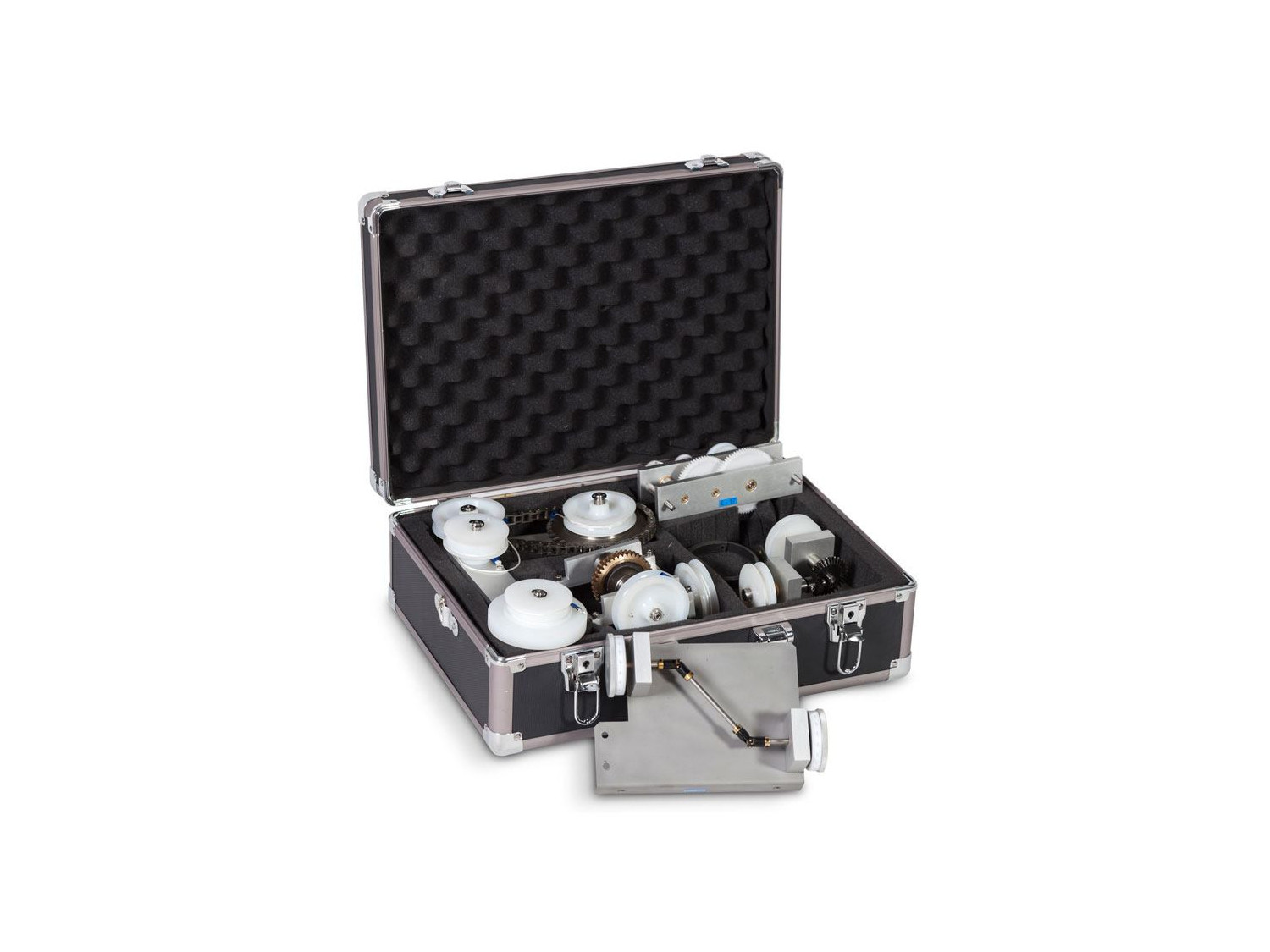

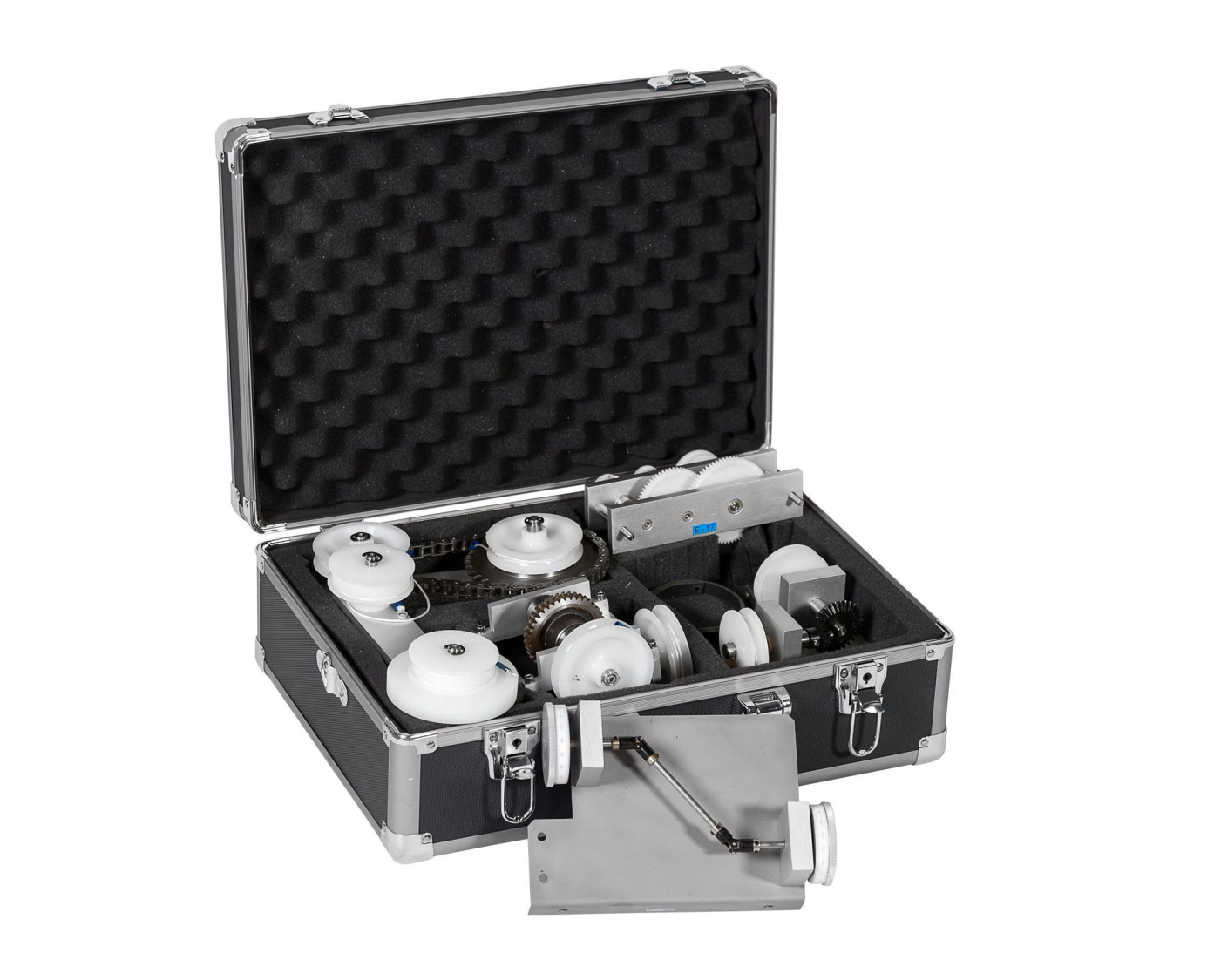

MECA3 Experimentos de Transmisiones

TRANSMISSIONS EXPERIMENTS - MECA3

SISTEMAS INNOVADORES

Una gran parte de las máquinas actuales requieren de la transmisión del movimiento de unos elementos a otros para conseguir el objetivo deseado.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

Una gran parte de las máquinas actuales requieren de la transmisión del movimiento de unos elementos a otros para conseguir el objetivo deseado. Los mecanismos que estudiamos en este módulo, transmiten el movimiento entre dos ejes.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Correas de transmisión (Correas de transmisión (I) y Correas de transmisión (II)). Dirección de rotación de correas de transmisión abiertas y cruzadas. Comprobación de que la velocidad de rotación de las dos poleas es inversamente proporcional a sus diámetros. Medición de la diferencia de tensión entre los dos lados de una transmisión de correa.

Determinación de la eficacia de transmisión.

  1. Cadenas de transmisión. Comprobación de la relación de velocidad de una cadena de transmisión. Medición de la eficacia de transmisión.
  2. Conjunto de engranajes (dos ejes paralelos). Comparación de las relaciones de velocidad de un conjunto de engranajes de fase única y de dos fases. Medición de los trabajos mecánicos correspondientes y las eficacias con cargas diferentes.
  3. Engranajes cónicos (dos ejes que se cortan). Comprobación de la eficacia y el trabajo mecánico de la unidad de engranajes cónicos con cargas diferentes.
  4. Tornillo sin fin (dos ejes que se cruzan). Verificación de relación de velocidad de un tornillo sencillo sin fin. Medición de la eficacia de transmisión bajo diferentes cargas.
  5. Transmisión universal. Investigación del efecto de introducir transmisiones universales en un eje de impulsión simple.
