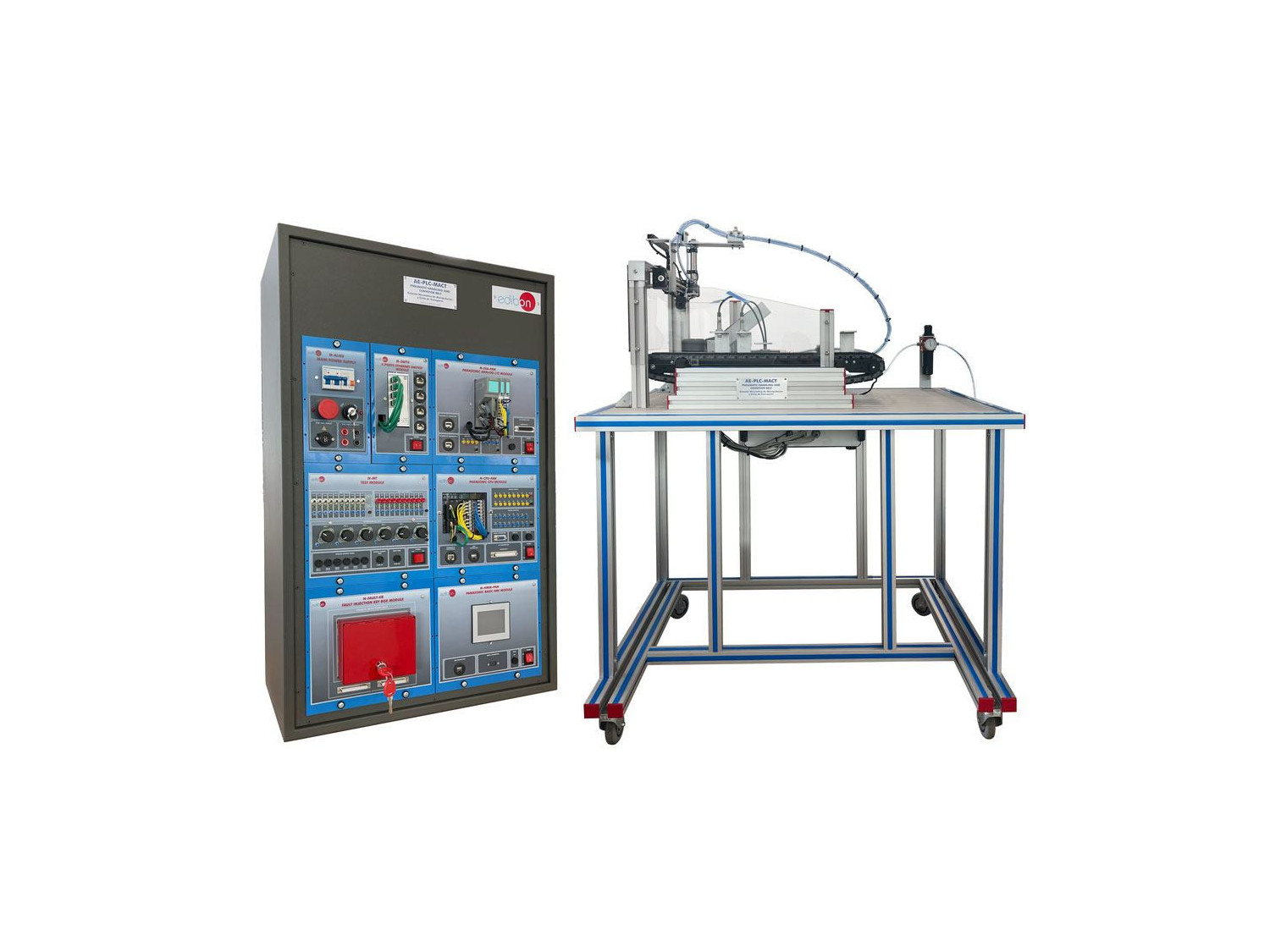

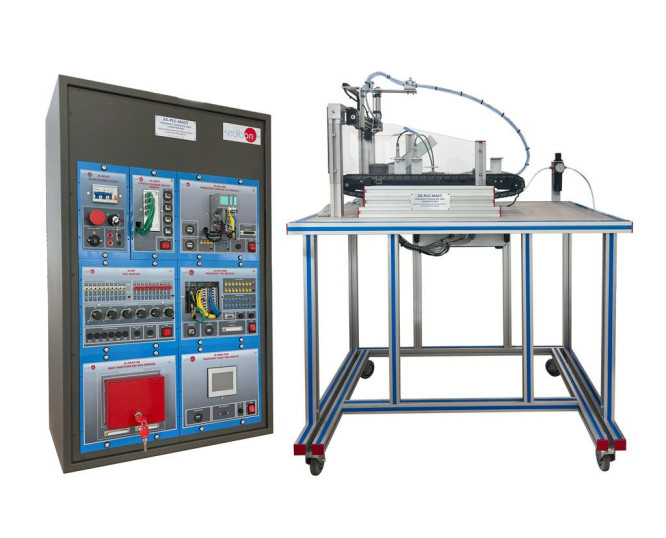

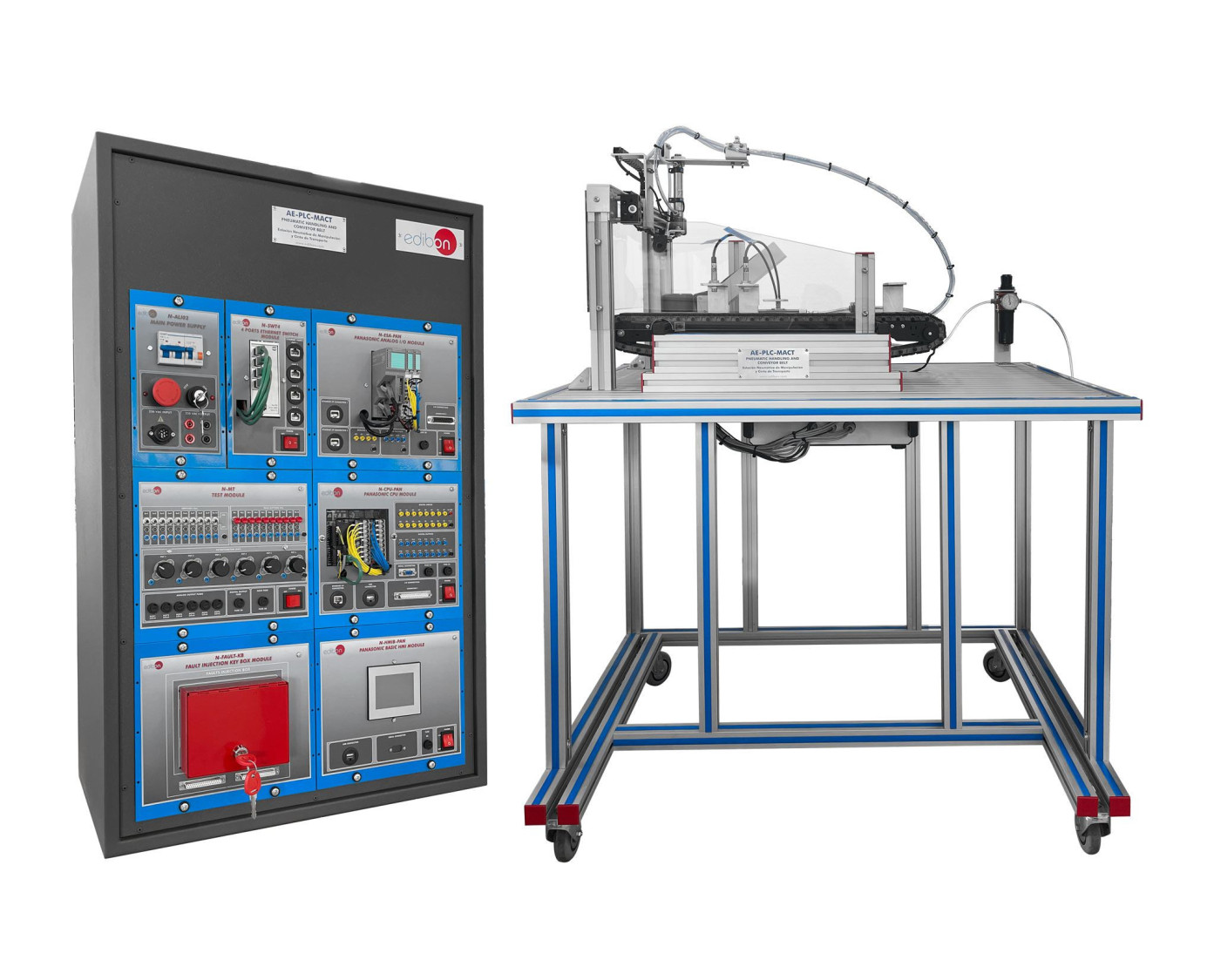

AE-PLC-MACT Estación Neumática de Manipulación y Cinta de Transporte

PNEUMATIC HANDLING AND CONVEYOR BELT - AE-PLC-MACT

SISTEMAS INNOVADORES

La "AE-PLC-MACT" es una estación de manipulación y cinta transportadora automática controlada por un PLC.

Ver descripción general

Descripción General

La "AE-PLC-MACT" es una estación de manipulación y cinta transportadora automática controlada por un PLC. La "AE-PLC-MACT" está compuesta por un sistema de manipulación neumática que usa la tecnología de vacío para trasladar las piezas desde la zona de entrada de piezas al sistema de cinta transportadora o viceversa. Este sistema cuenta con una cinta transportadora CC, 4 sensores de posición para detener la cinta en diferentes posiciones y un codificador incremental para detectar la posición. El motor CC de la cinta transportadora permite cambiar la velocidad de la cinta para un control completo del sistema.

La estación "AE-PLC-MACT" está diseñada como un sistema modular para facilitar la comprensión del equipo. Los componentes principales son:

  • El PLC: está compuesto por un AE-PLCB que contiene un dispositivo HMI, módulos de entrada/salida digital y analógica, etc., y todos los módulos adicionales necesarios para poner en funcionamiento la estación con éxito.
  • El panel de control: con un botón de arranque/parada, interruptor de parada de emergencia, botón de reinicio, indicadores luminosos para mostrar el estado actual del proceso, etc.
  • El circuito neumático: contiene las electroválvulas y los filtros y reguladores de aire necesarios para asegurar el funcionamiento adecuado del equipo.
  • La estación: está compuesta por componentes industriales reales utilizados por los sistemas industriales de manipulación automática como: sensores capacitivos, sensores de final de carrera, sensor de posición, sistema de manipulación con tecnología de vacío, etc.

La estación "AE-PLC-MACT" puede funcionar sola y/o junto con otras estaciones para formar un Sistema de Fabricación Flexible completo*.

*La lista de productos de los Sistemas de Fabricación Flexible está disponible en la sección "60.-MECATRÓNICA, AUTOMATIZACIÓN Y COMPUMECATRÓNICA".

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Introducción al Sistema de Fabricación Flexible (FMS).
  2. Introducción a la neumática y electroneumática.
  3. Introducción a la tecnología de vacío.
  4. Estudio de la detección de los sensores.
  5. Configuración de una aplicación neumática.
  6. Control manual de un sistema de manipulación.
  7. Control automático de un sistema de manipulación.
  8. Modificación de los parámetros del proceso de manipulación.
  9. Optimización del tiempo de proceso.
  10. Estudio y análisis de los fallos insertados en el proceso con el módulo de generación de fallos.

ELEMENTOS REQUERIDOS

ELEMENTOS ADICIONALES RECOMENDADOS

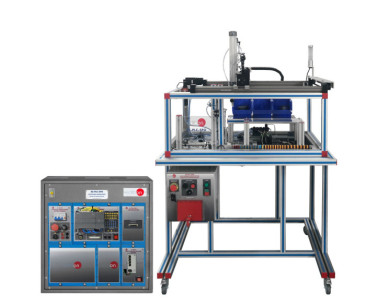

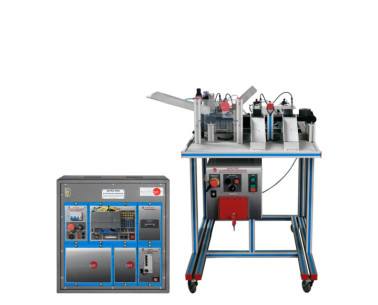

EQUIPOS SIMILARES DISPONIBLES
