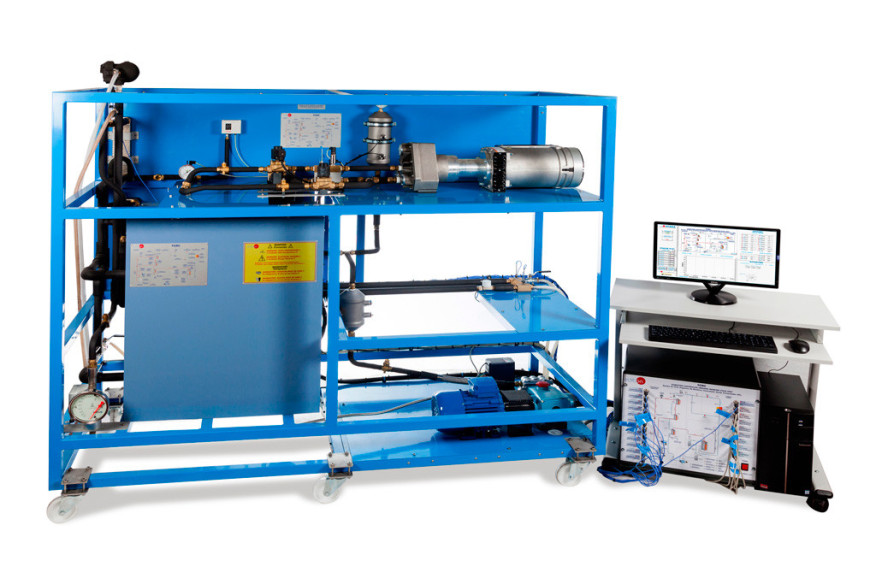

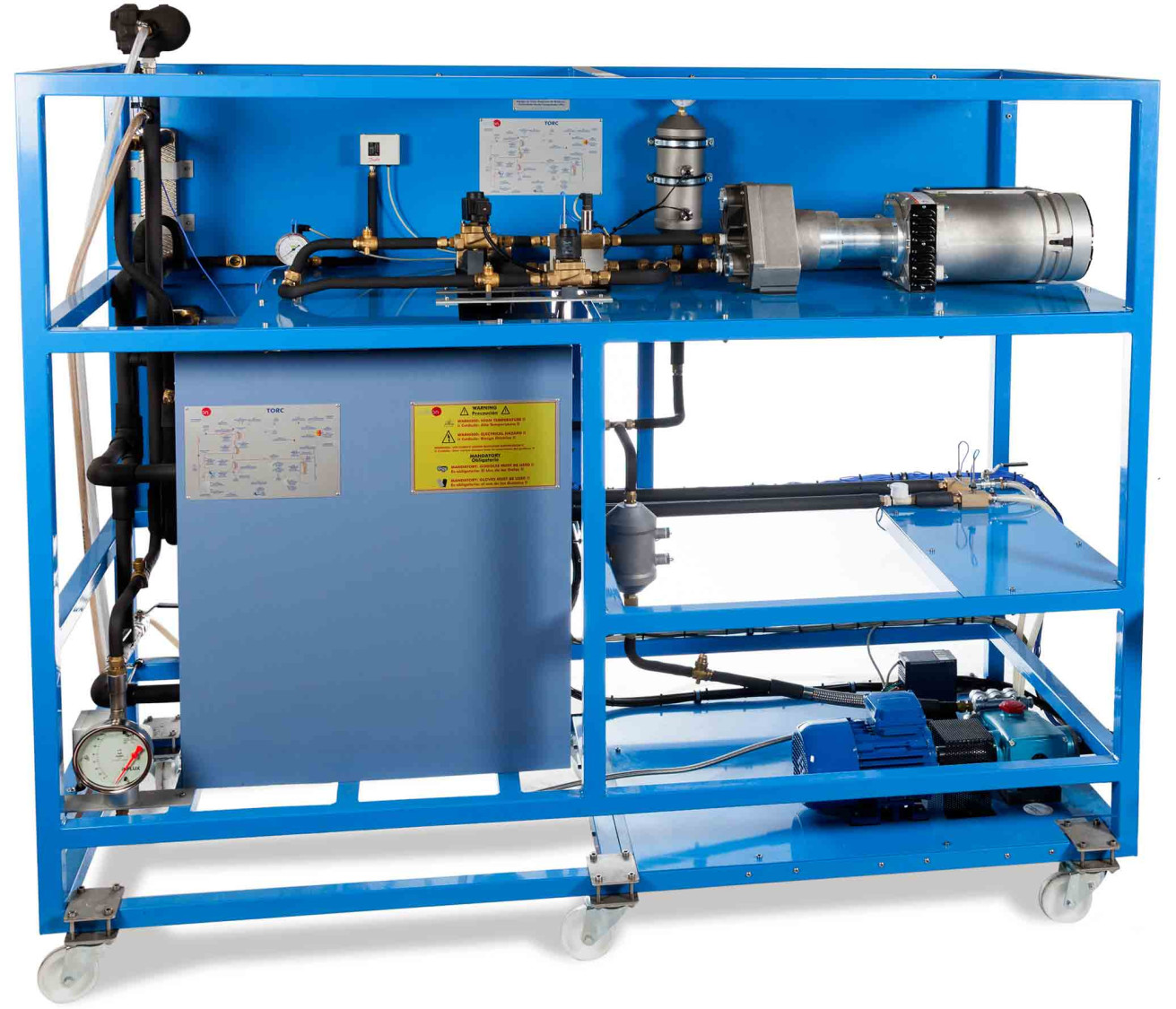

Equipo TORC completo

COMPUTER CONTROLLED ORGANIC RANKINE CYCLE UNIT - TORC|
COMPUTER CONTROLLED ORGANIC RANKINE CYCLE UNIT - TORC|

SISTEMAS INNOVADORES

El Equipo del Ciclo Orgánico de Rankine, Controlado desde Computador (PC), "TORC", permite a los estudiantes estudiar el proceso completo y los componentes de un ciclo Rankine orgánico, así como las principales variables que intervienen en el proceso.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

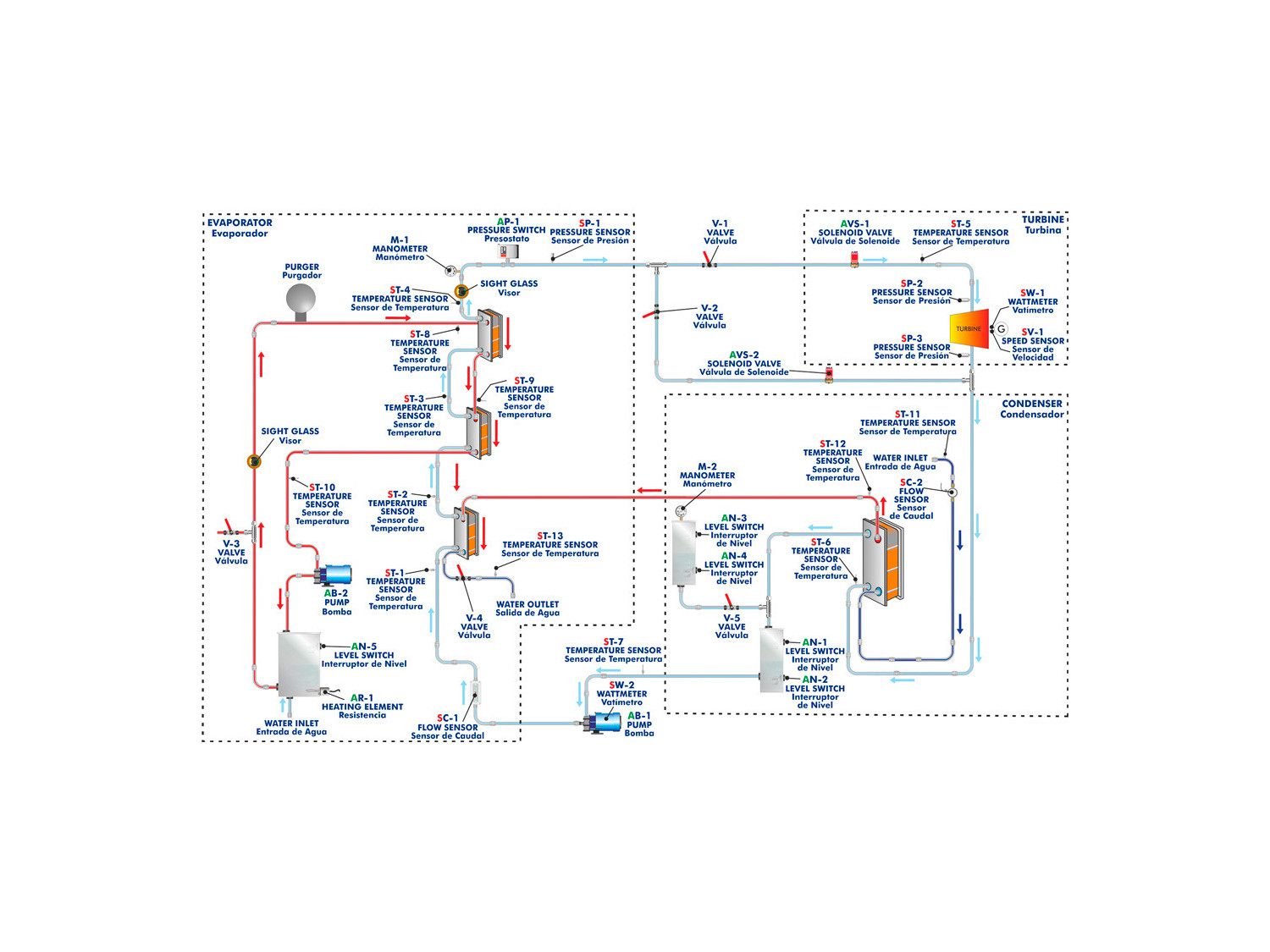

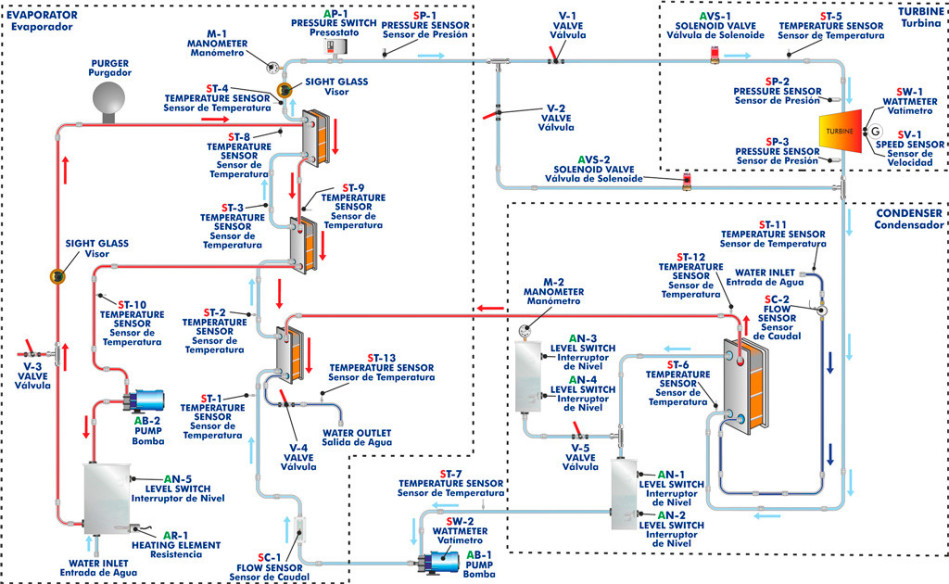

El Equipo del Ciclo Orgánico de Rankine, Controlado desde Computador (PC), "TORC", permite a los estudiantes estudiar el proceso completo y los componentes de un ciclo Rankine orgánico, así como las principales variables que intervienen en el proceso. El fluido de trabajo (refrigerante R-245fa) se evapora aplicando una fuente de calor. Primeramente el refrigerante es impulsado mediante una bomba controlada desde computador (PC) a través de un intercambiador de placas (precalentador) por el que circula en contracorriente el agua de red calentada en el condensador del ciclo.

Seguidamente el fluido orgánico de trabajo pasa a través de dos intercambiadores de placas que constituyen el evaporador del ciclo, por los cuales circula agua sobrecalentada a 150 ºC (fuente de calor) , que es impulsada por una bomba.

El agua sobrecalentada se genera en una caldera con una resistencia, la cual se puede controlar a través del computador (PC), mediante un control PID, indicando el valor de consigna al cual se desea calentar el agua. La caldera dispone de un interruptor de nivel de seguridad.

Una vez cedido el calor, a la salida del segundo intercambiador el agua sobrecalentada retorna a la caldera.

En este circuito cerrado de agua sobrecalentada se dispone de una válvula de purga, circuito de bypass y purgadores para eliminar el aire del circuito.

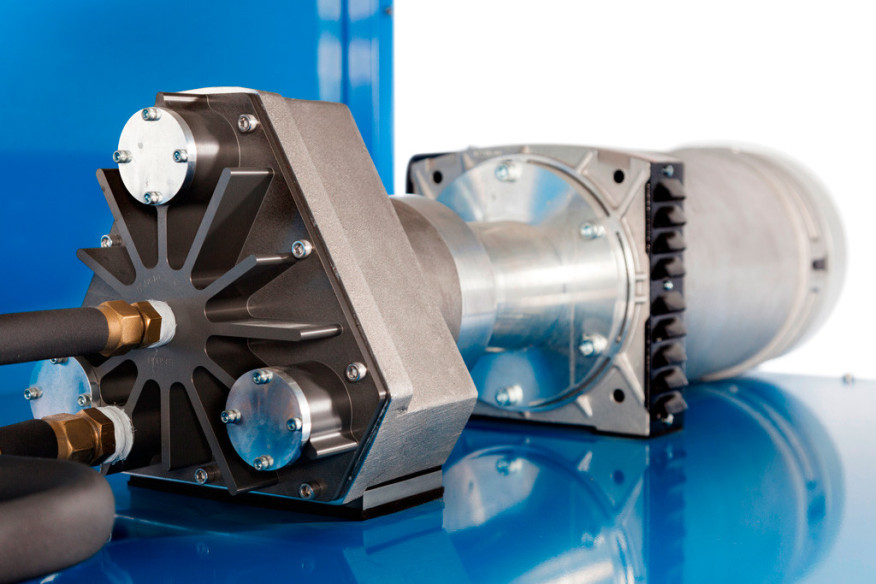

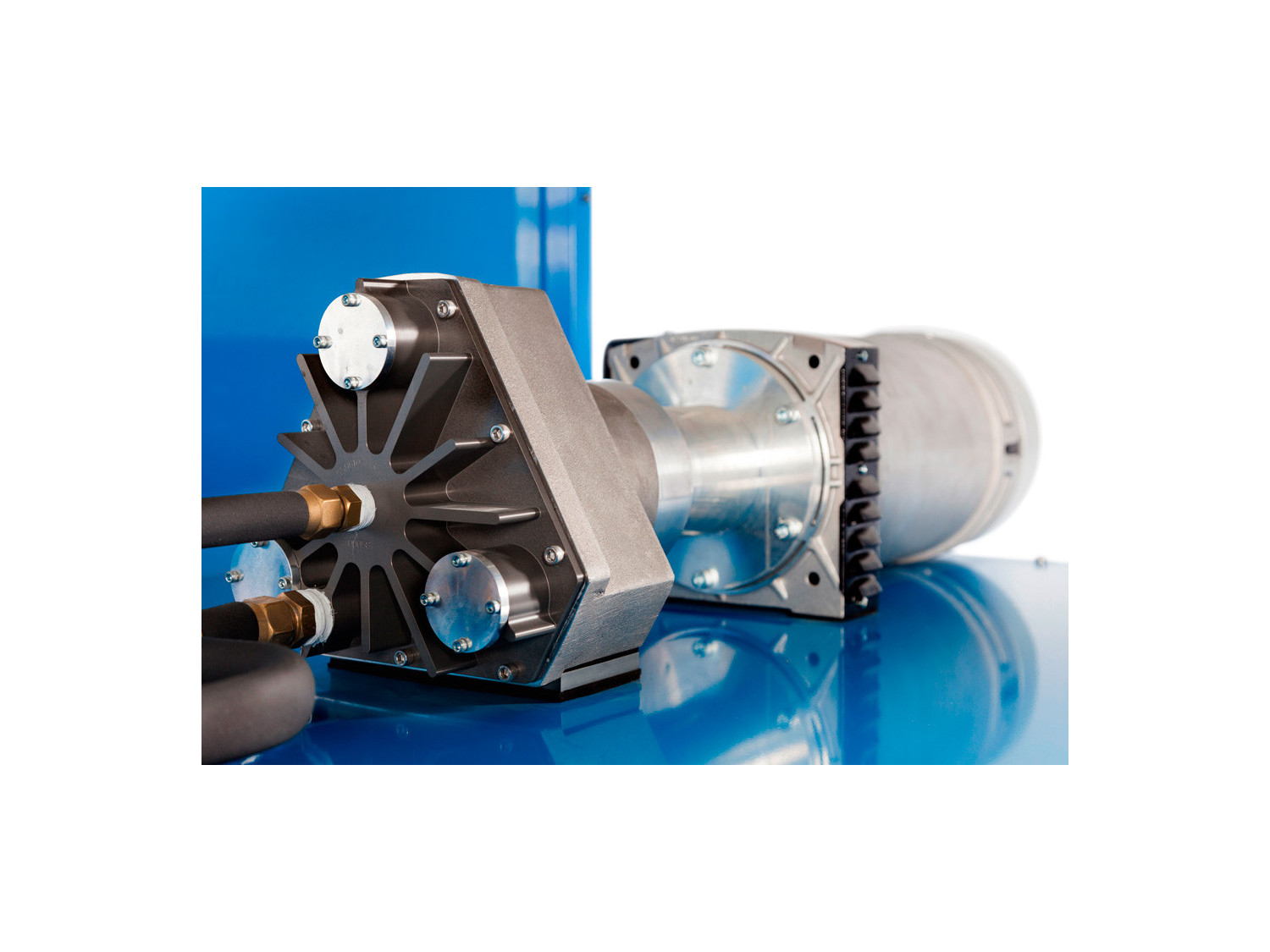

El vapor de fluido orgánico, cuando alcanza las condiciones de trabajo, se expande en la turbina, generando una potencia eléctrica, la cual es medida.

A la salida de la turbina el fluido orgánico se condensa usando un flujo de agua en un intercambiador de placas.

El agua de red calentada en el proceso de condensación del fluido orgánico de trabajo se hace pasar por el precalentador para el aprovechamiento del calor residual. El condensado se acumula en un depósito intermedio, con dos actuadores de nivel. Cuando el nivel es suficiente, el fluido orgánico se bombea nuevamente hacia atrás y se cierra de esta forma el ciclo termodinámico.

Las fuentes de enfriamiento y calentamiento no están directamente en contacto con el fluido de trabajo ni con la turbina.

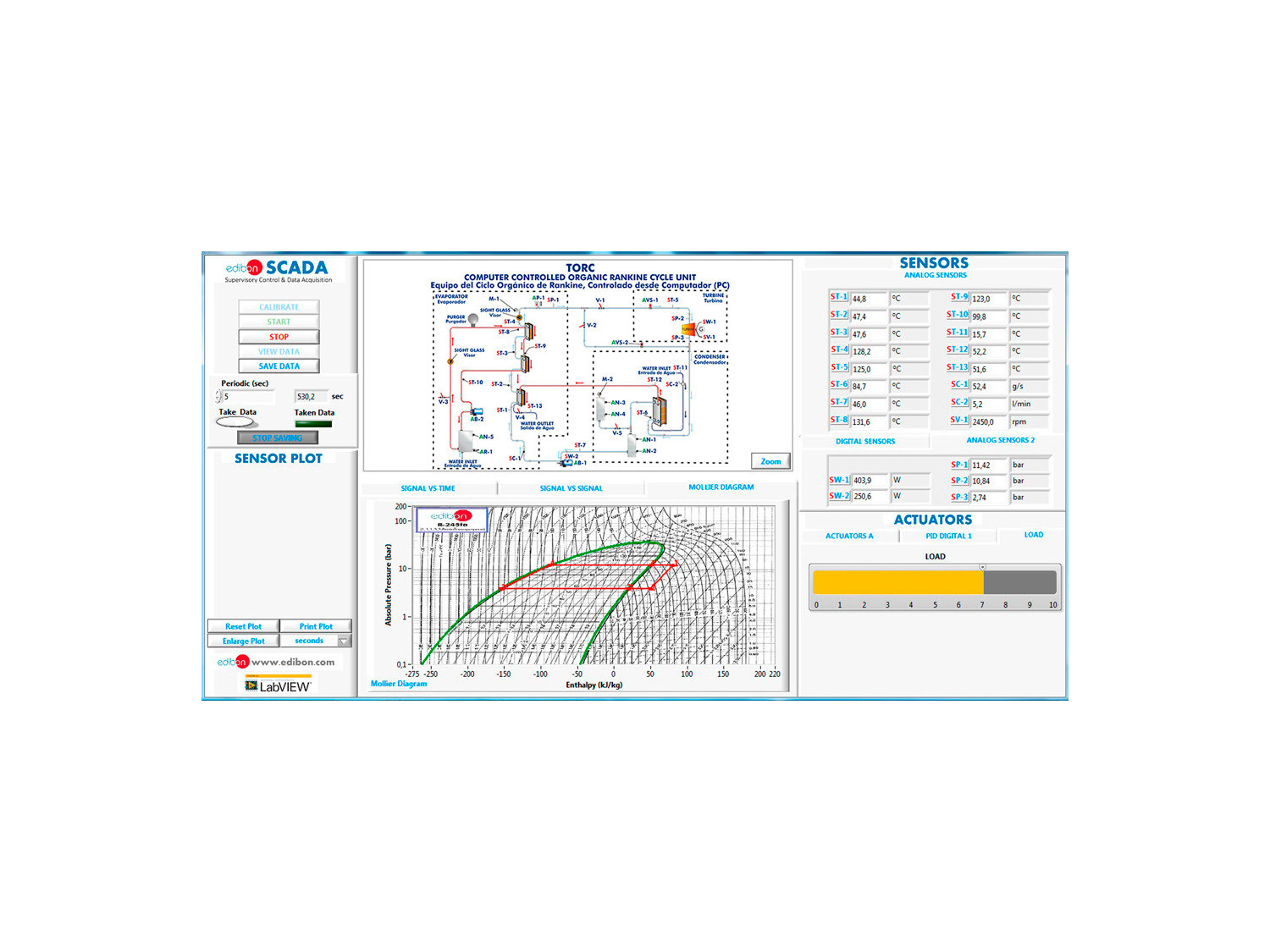

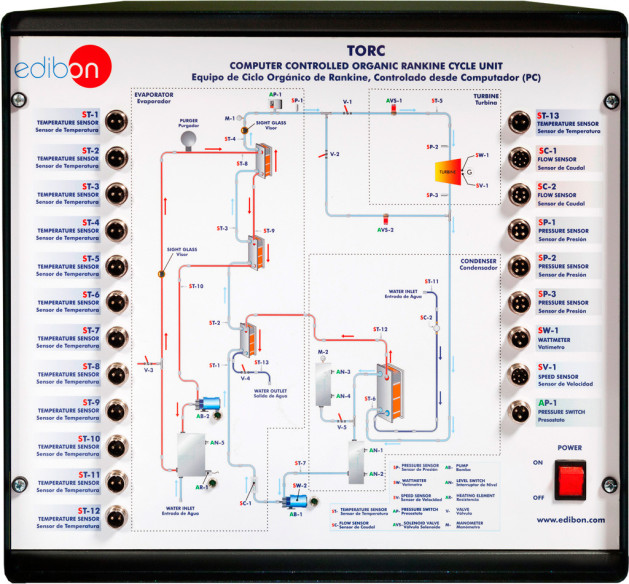

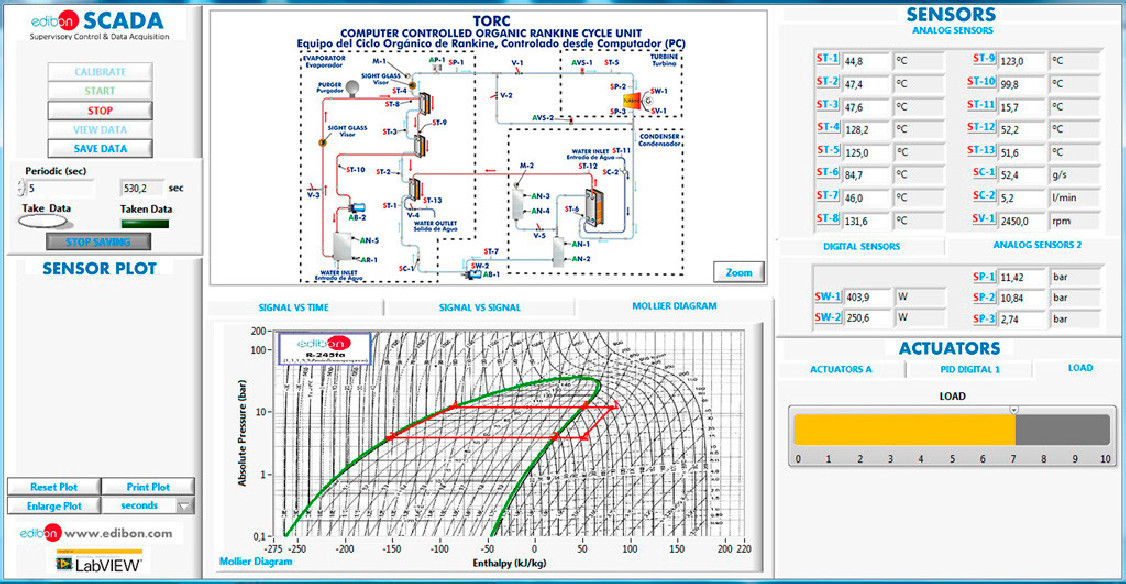

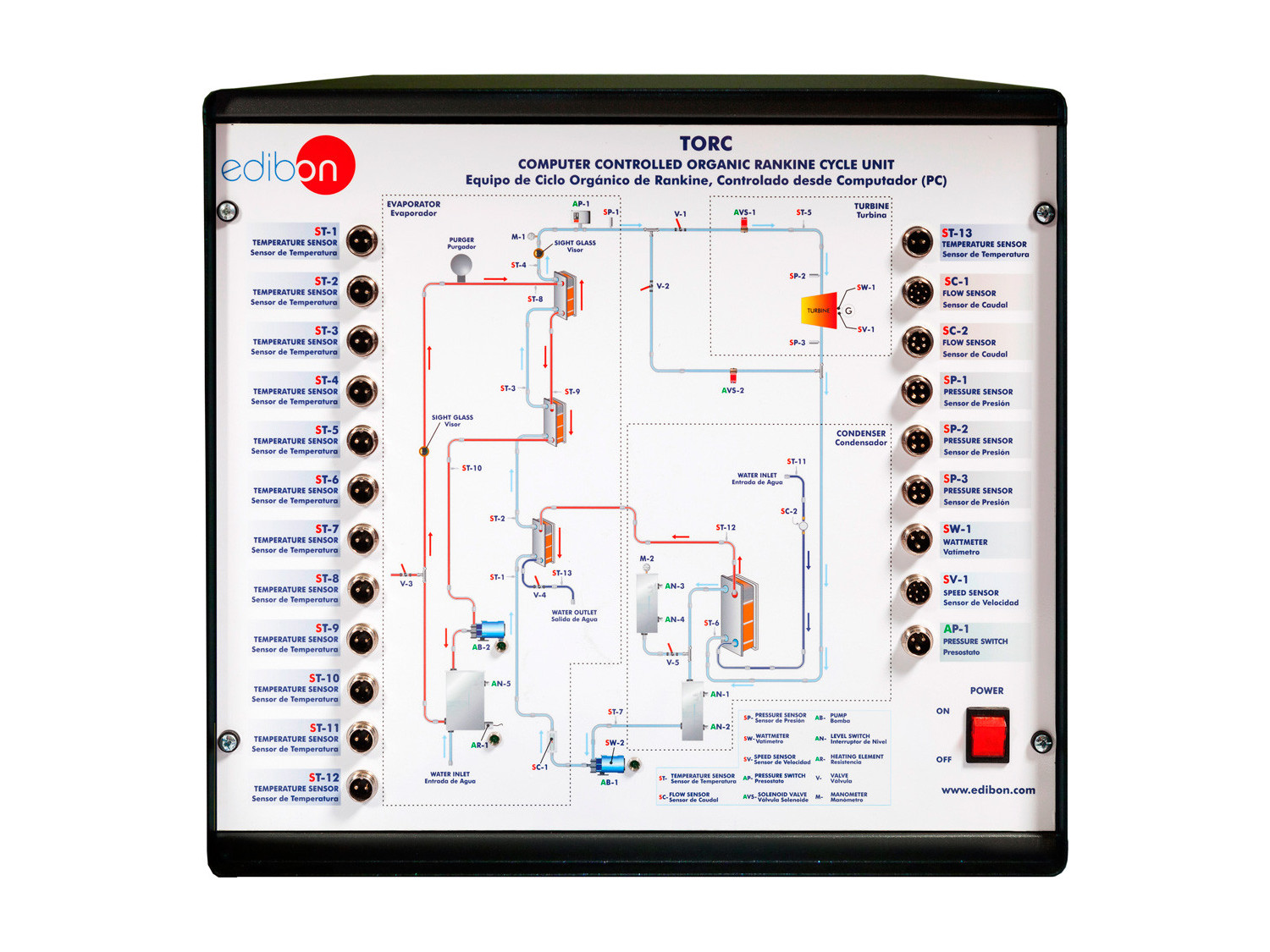

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración del Ciclo Orgánico de Rankine (ORC).
  2. Medición del calor aportado por el evaporador.
  3. Determinación de la eficiencia de un Ciclo Orgánico de Rankine (ORC).
  4. Determinación de balances de energía en el evaporador y en el condensador.
  5. Determinación de la eficiencia de la turbina.
  6. Realizar balance de energía.
  7. Medición de la potencia eléctrica generada.
  8. Estudio de la influencia del caudal de fluido orgánico y de las temperaturas en la generación de potencia eléctrica.
  9. Estudio del consumo de vapor específico de la turbina.
  10. Medida de la velocidad de la turbina.
  11. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TORC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TORC.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.
